Toyota COROLLA 电子燃油喷射系统 — Figure 8404

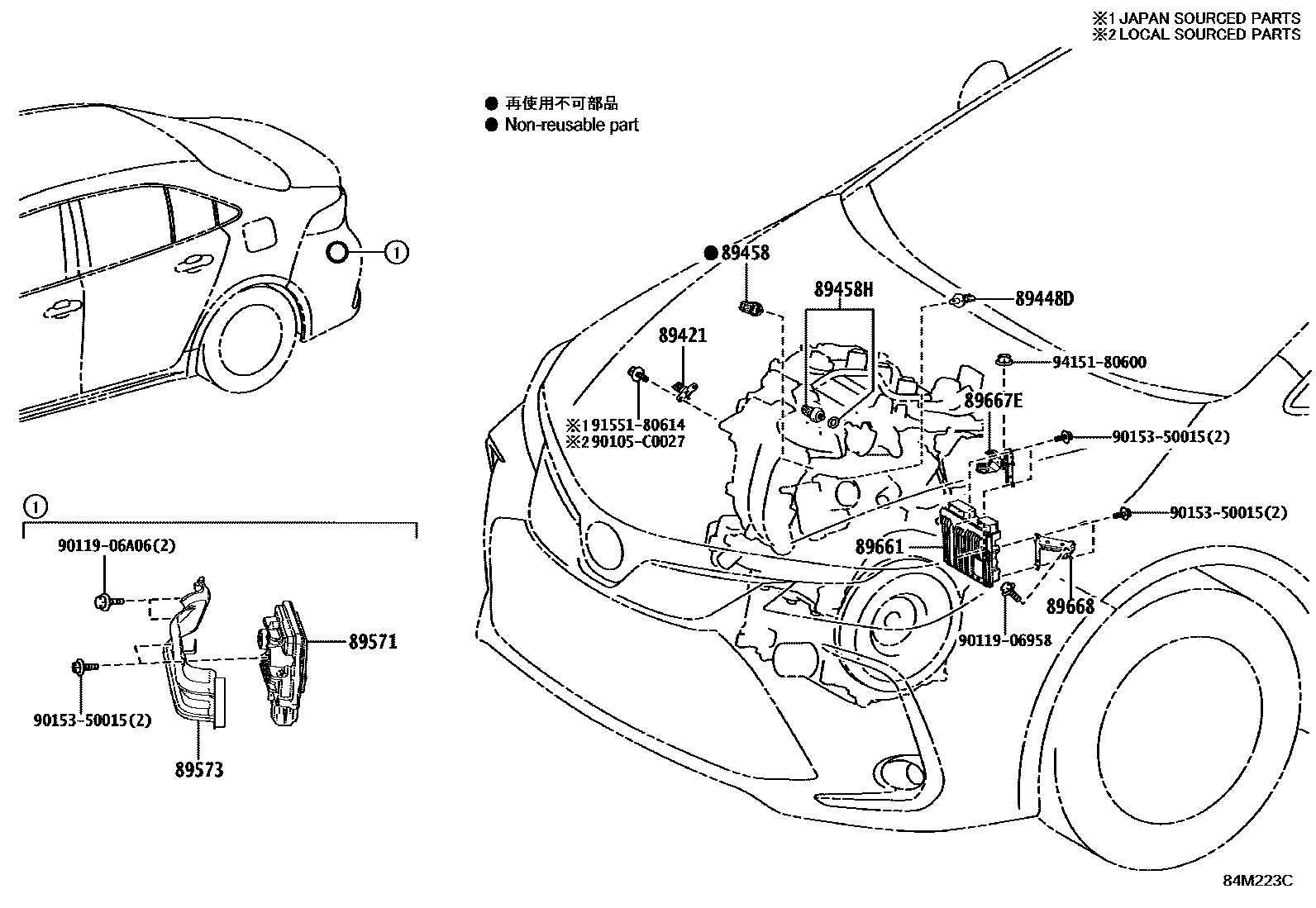

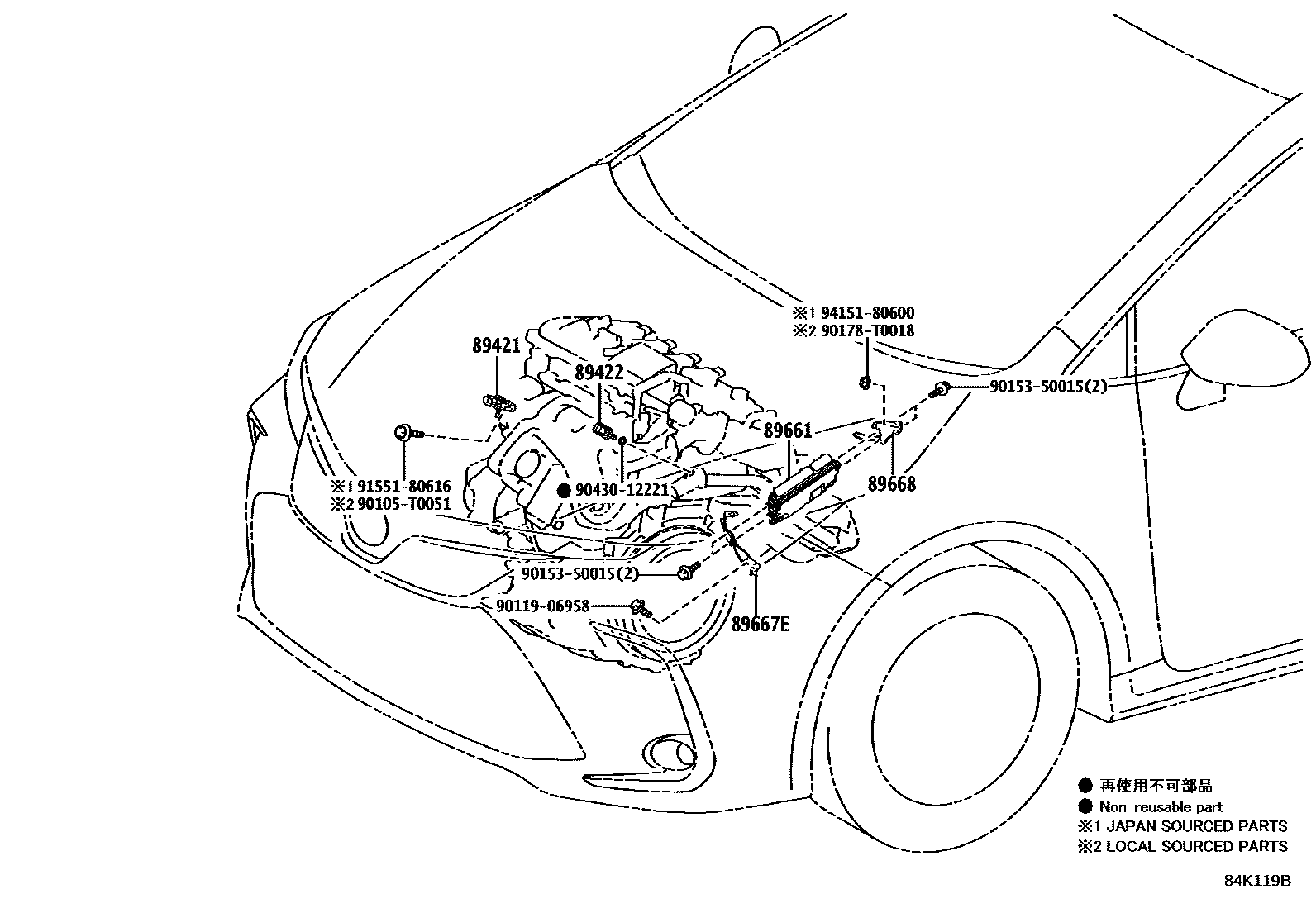

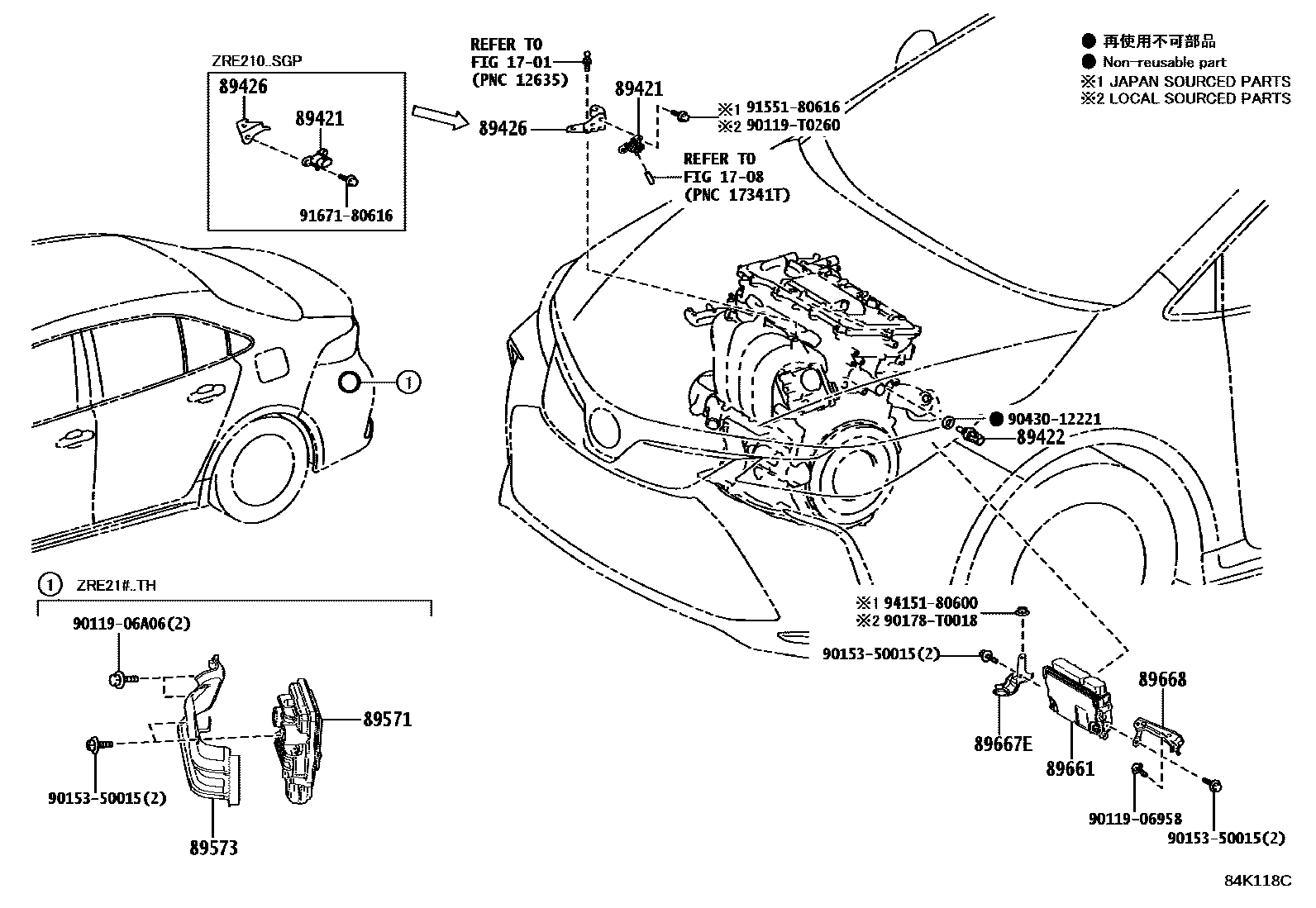

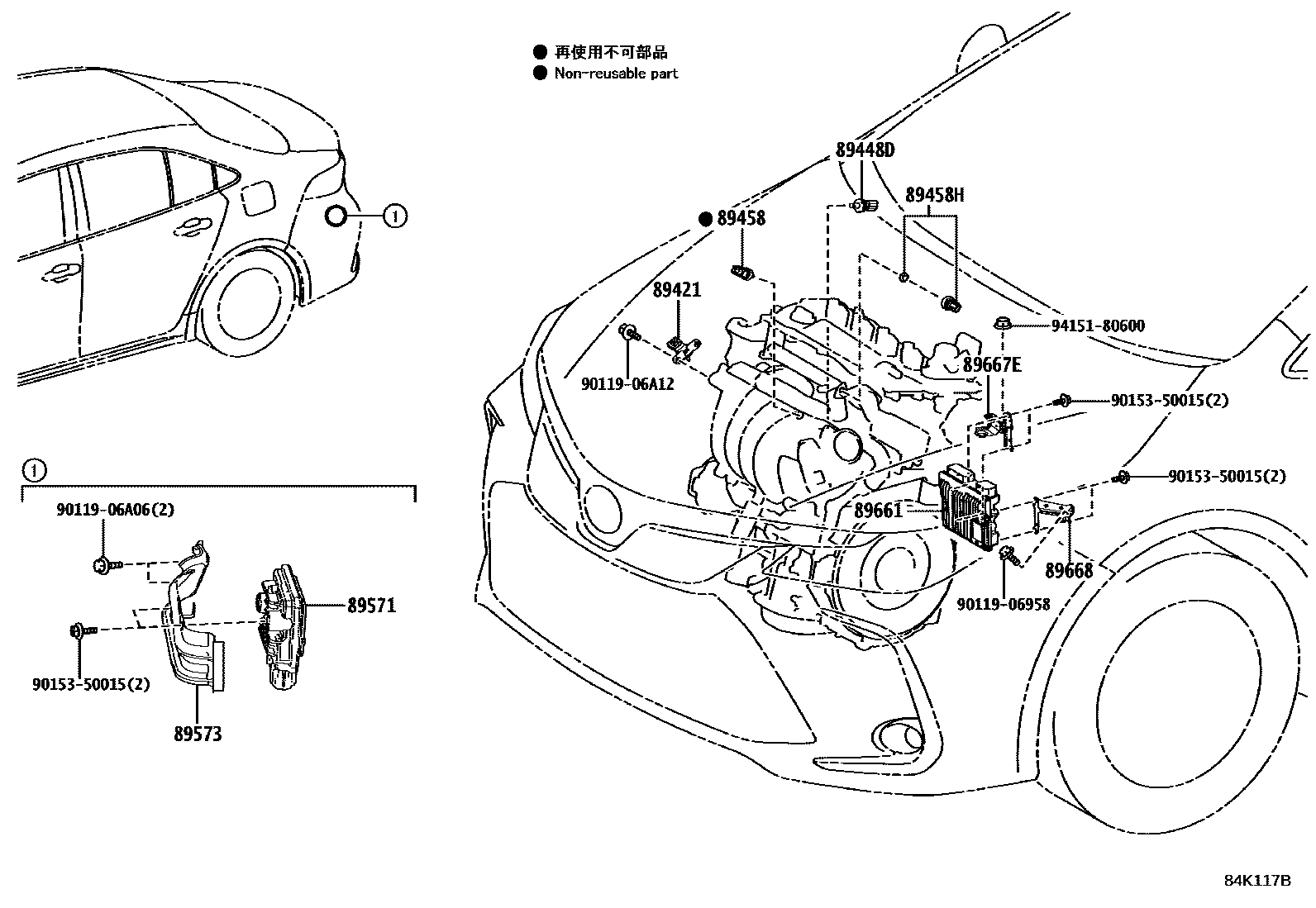

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-12270 · 89426-28080 |
| 89448D | Oil pressure and sensors | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | No. 2 fuel pressure sensor | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-33030 · 89571-42010 |
| 89573 | Fuel pump control ECU bracket | 89573-02040 · 89573-12120 |
| 89661 | Engine control ECU | 89661-0A470 · 89661-0A750 · 89661-0A760 · 89661-0ZZ40 · 89661-0ZZ50 · 89661-12W00 · 89661-12W50 · 89661-12W51 · 89661-1AJ30 · 89661-1AK60 · 89661-1AK61 · 89661-1AK70 · 89661-1AK71 · 89666-02400 · 89666-02420 · 89666-02430 · 89666-02431 · 89666-02440 · 89666-02450 · 89666-02451 · 89666-02460 · 89666-02480 · 89666-02500 · 89666-02510 · 89666-02780 · 89666-02E50 · 89666-02F10 · 89666-02F20 · 89666-02G40 · 89666-02G50 · 89666-02G60 · 89666-02G70 · 89666-02G80 · 89666-02G90 · 89666-02J40 · 89666-02K60 · 89666-02K70 · 89666-02L10 · 89666-02L50 |
| 89667E | No. 1 engine control ECU bracket | 89667-02550 · 89667-02570 · 89667-02580 · 89667-02600 · 89667-F4040 |
| 89668 | No. 2 engine control ECU bracket | 89668-02540 · 89668-02550 · 89668-02560 · 89668-02590 · 89668-F4050 |
