Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

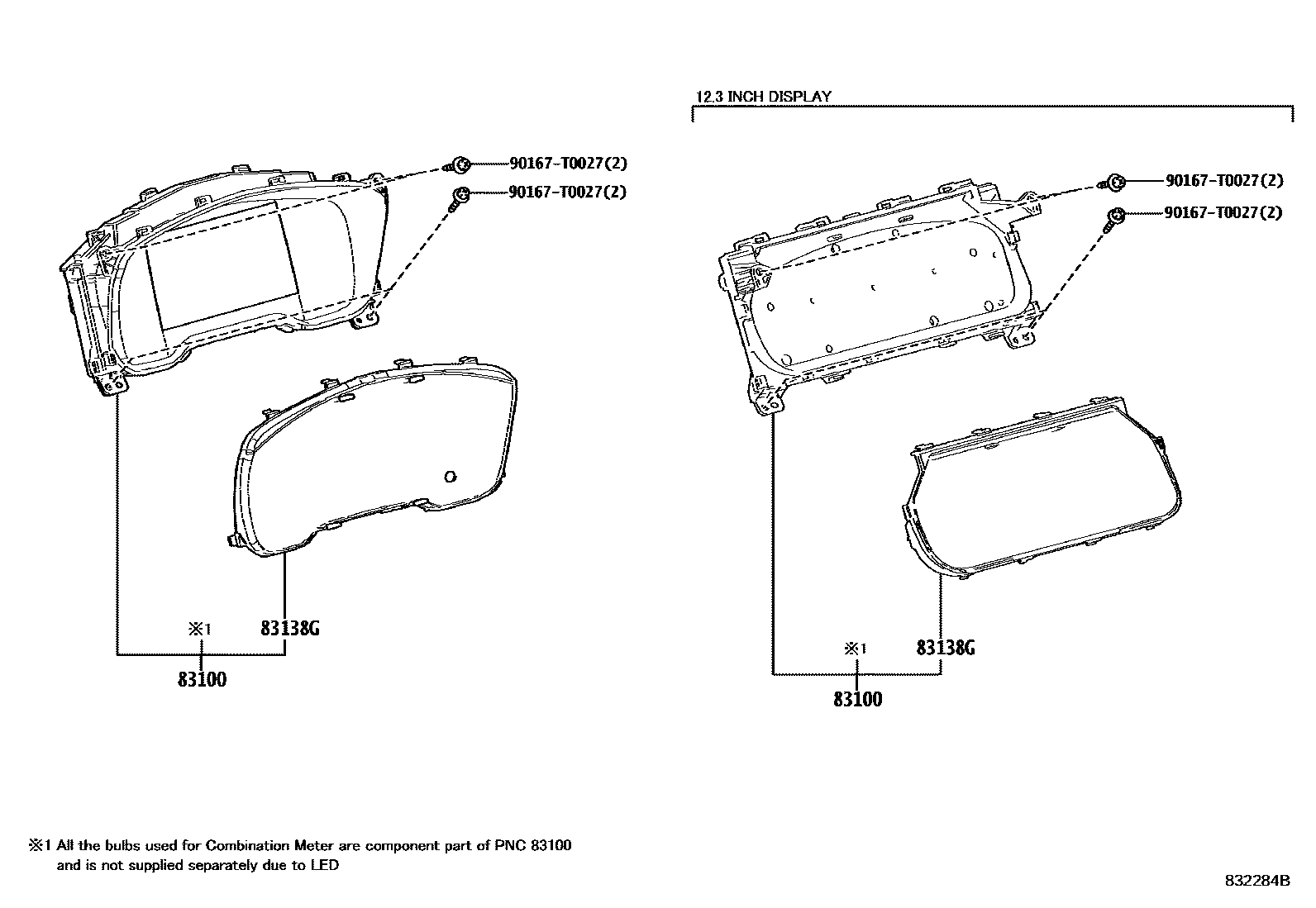

| 83100 | Combined instrument assembly | 83800-F2710 · 83800-F2R60 · 83800-F2V81 · 83800-F2V82 · 83800-F2Z50 · 83800-FE630 · 83800-FE650 · 83800-FE660 · 83800-FE670 · 83800-FE680 · 83800-FE690 · 83800-FE700 · 83800-FE710 · 83800-FE730 · 83800-FE740 · 83800-FE750 · 83800-FE760 · 83800-FE770 · 83800-FE780 · 83800-FE790 · 83800-FE800 · 83800-FE810 · 83800-FE820 · 83800-FE860 · 83800-FE870 · 83800-FEA00 · 83800-FEA02 · 83800-FEC80 · 83800-FEE70 · 83800-FES10 · 83800-FES11 · 83800-FES20 · 83800-FES21 · 83800-FES23 · 83800-FES30 · 83800-FES31 · 83800-FES33 · 83800-FES40 · 83800-FES41 · 83800-FES43 · 83800-FES50 · 83800-FES51 · 83800-FES53 · 83800-FES60 · 83800-FES61 · 83800-FES63 · 83800-FES70 · 83800-FES71 · 83800-FES80 · 83800-FES81 · 83800-FES90 · 83800-FES91 · 83800-FET00 · 83800-FET01 · 83800-FET10 · 83800-FET11 · 83800-FET20 · 83800-FET21 · 83800-FET30 · 83800-FET40 · 83800-FET50 · 83800-FET60 · 83800-FET70 · 83800-FET90 · 83800-FEU00 · 83800-FEU10 · 83800-FEU12 · 83800-FEU20 · 83800-FEU22 · 83800-FEU30 · 83800-FEU32 · 83800-FEU40 · 83800-FEU50 · 83A00-02090 · 83A00-02092 · 83A00-02110 · 83A00-02112 · 83A00-02170 · 83A00-02172 · 83A00-02200 · 83A00-02201 · 83A00-02202 · 83A00-02210 · 83A00-02211 · 83A00-02220 · 83A00-02221 · 83A00-02230 · 83A00-02231 · 83A00-02232 · 83A00-02233 · 83A00-02240 · 83A00-02241 · 83A00-02242 · 83A00-02243 · 83A00-02250 · 83A00-02260 · 83A00-02261 · 83A00-02263 · 83A00-02290 · 83A00-02300 · 83A00-02310 · 83A00-02V50 · 83A00-02X90 · 83A00-02Y00 · 83A00-02Y10 · 83A00-02Z80 · 83A00-02Z90 |

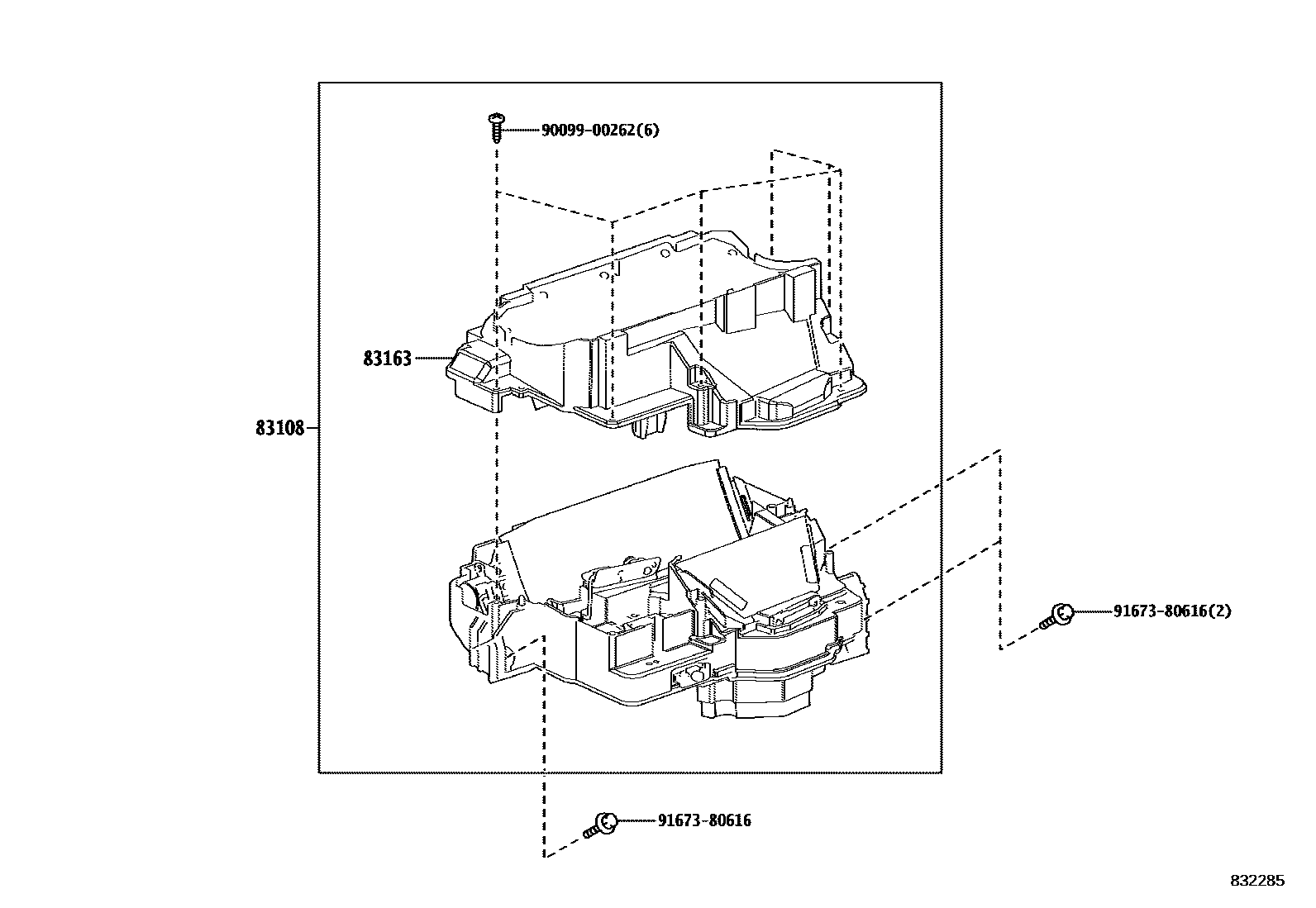

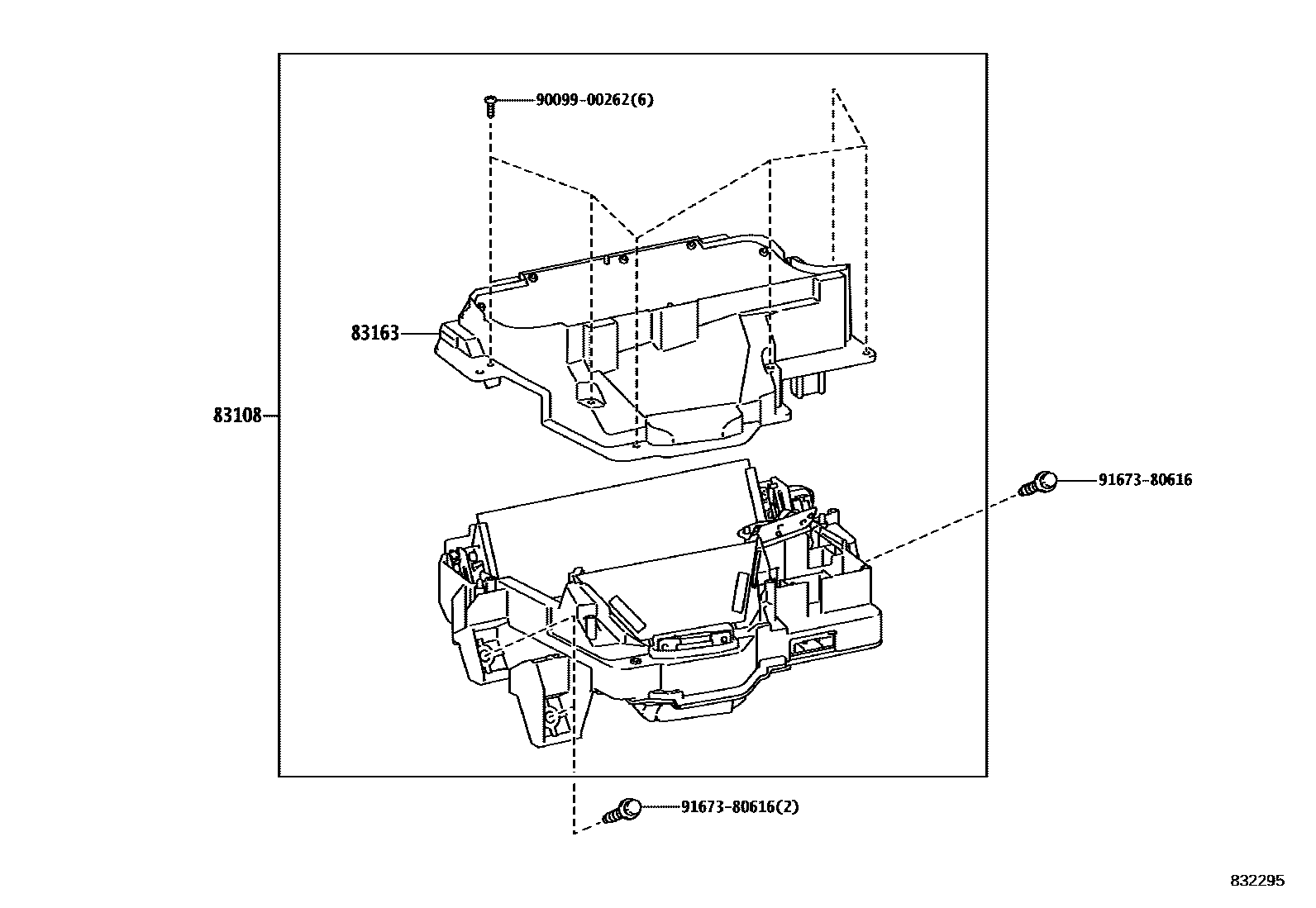

| 83108 | Instrument rearview mirror sub-assembly | 83108-1E150 · 83108-1E160 |
| 83138G | Instrument cluster glass | 83852-02E30 · 83852-FE630 · 83852-FE660 · 83852-FE700 · 83852-FE730 · 83852-FE860 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-1E030 · 83163-1E060 |
