Toyota COROLLA 浅盘形地板和车身下背板 — Figure 5801

Toyota COROLLA EPC diagram 5801, 浅盘形地板和车身下背板, with 2 images and 47 PNC and OE references.

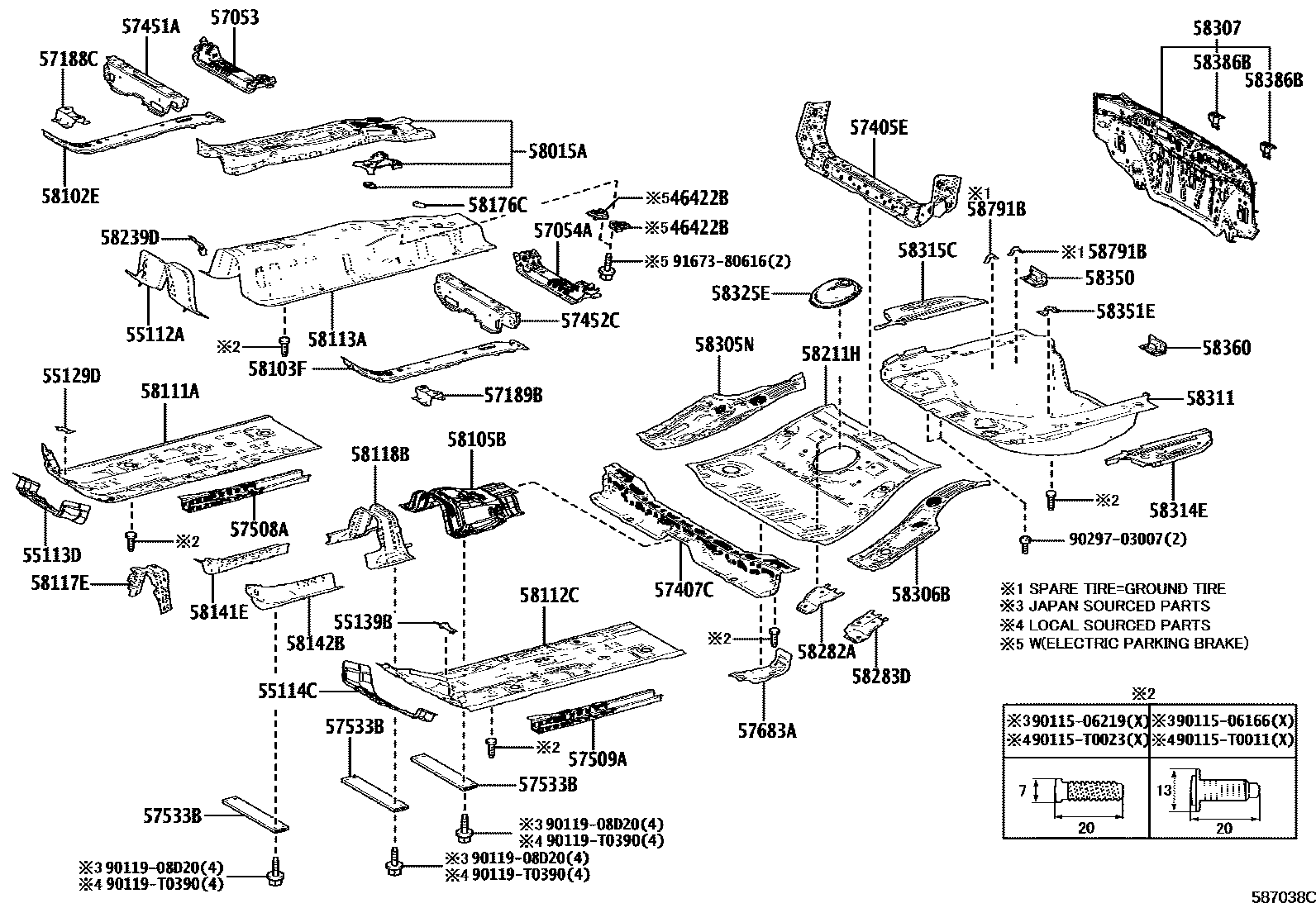

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — 587038D
浅盘形地板和车身下背板 — 587038D (201904 – 999999)

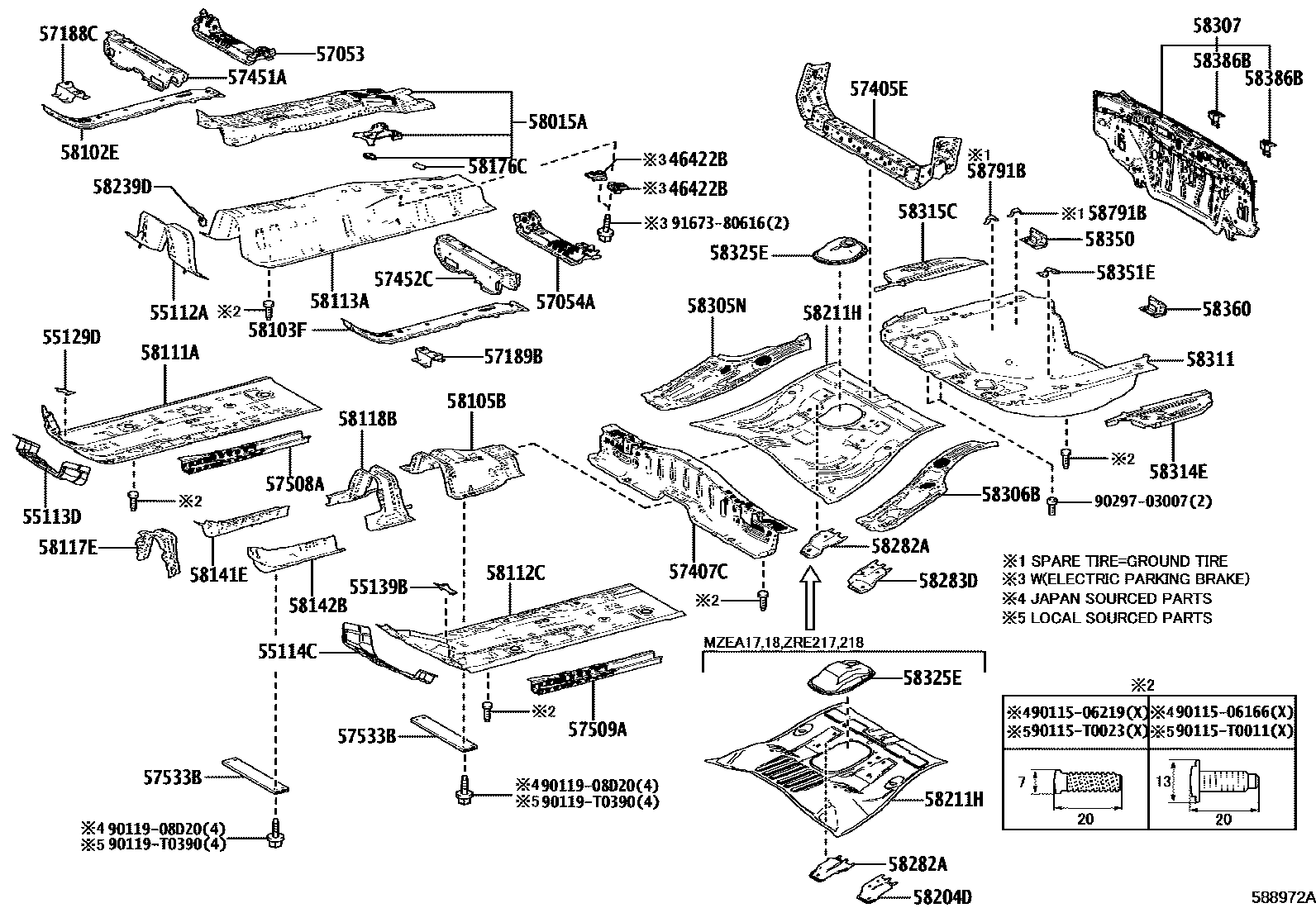

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — 588972A
浅盘形地板和车身下背板 — 588972A (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
46422BParking brake cable cover46422-02030
55112ANo. 2 front panel55112-02040 · 55112-47040 · 55112-F4020
55113Dlower right cowl55113-02050 · 55113-02080
55114CLower left cowl55114-02090 · 55114-02120
55129DRight front panel hole cover55129-02110 · 55129-F4020
55139BLeft front panel hole cover55139-02100 · 55139-F4020
57053Front floor right cross member reinforcement sub-assembly57053-02120 · 57053-02130
57054AFront floor left cross member reinforcement sub-assembly57054-02110 · 57054-02120
57188CRight front longitudinal beam extension reinforcement57188-02090 · 57188-02120
57189BLeft front longitudinal beam extension reinforcement57189-02070 · 57189-02100
57405ECenter floor No. 2 beam sub-assembly57405-02050 · 57405-02081
57407CCenter floor No. 1 beam sub-assembly57407-02260 · 57407-02270 · 57407-02271 · 57407-02330 · 57407-02340 · 57407-02341
57451AFront floor right cross member57451-02260 · 57451-F4020
57452CFront floor left cross member57452-02200 · 57452-F4020
57508AFront floor right reinforcement sub-assembly57508-02070 · 57508-02071 · 57508-02080
57509AFront floor left reinforcement sub-assembly57508-02070 · 57508-02071 · 57508-02080
57533BFront floor center bracket57533-02180 · 57533-F4030
57683ANo. 1 fuel tank mounting bracket57683-02210 · 57683-F4040
58015ARight No. 3 seat belt anchor reinforcement sub-assembly58015-02270 · 58015-02280
58102EFront floor right reinforcement sub-assembly58102-02250 · 58102-02280
58103FFront floor left reinforcement sub-assembly58102-02250 · 58102-02280
58105BFront floor and rear upper sub-panel sub-assembly58105-02100 · 58105-02101 · 58105-02110
58111AFront floor right bottom panel58111-02400 · 58111-02401 · 58111-47100 · 58111-47101 · 58111-47102
58112CFront floor left bottom panel58112-02150 · 58112-02151 · 58112-47050 · 58112-47051 · 58112-47052
58113Afront floor center panel58113-02190 · 58113-02200
58117EFront floor sub-cover58117-02070 · 58117-F4020 · 58117-F4021
58118BFront floor reinforcement No. 258118-02110 · 58118-F4020
58141ERight front longitudinal beam to floor panel reinforcement58141-02090 · 58141-02120
58142BLeft front longitudinal beam to floor panel reinforcement58142-02100 · 58142-02130
58176CParking brake base No. 2 reinforcement58176-02080 · 58176-02090
58204DRear left seat outer hinge bracket sub-assembly58204-0A020
58211Hcentral floor base58211-02560 · 58211-02561 · 58211-02562 · 58211-02563 · 58211-02570 · 58211-02571 · 58211-0A091 · 58211-F4040 · 58211-F4041 · 58211-F4042 · 58211-F4043 · 58211-F4050 · 58211-F4051
58239DCable clip bracket58239-02060 · 58239-F4020
58282ARight No. 3 seat belt anchor to floor base58282-02260 · 58282-0A070 · 58282-F4020
58283DLeft No. 3 seat belt anchor to floor base58283-02210 · 58283-F4020
58305NRear floor to right side wall extension sub-assembly58305-02120 · 58305-02130 · 58305-02220 · 58305-02230
58306BRear floor to left side wall extension sub-assembly58306-02130 · 58306-02131 · 58306-02132 · 58306-02140 · 58306-02230 · 58306-02240 · 58306-02241 · 58306-02242
58307Body lower back panel sub-assembly58307-02520 · 58307-02530
58311rear floor pan58311-02400 · 58311-02401 · 58311-02410
58314ERear floor left side panel extension58316-02080 · 58316-02081 · 58316-02090
58315CRear floor right side panel extension58315-02120 · 58315-02121 · 58315-02130
58325ERear floor access hole cover58325-02250 · 58325-02260 · 58325-02330 · 58325-F4040 · 58325-F4050
58350Rear floor right reinforcement assembly58350-02040 · 58350-F4020
58351ESpare tire clip bracket58351-02070 · 58351-02080
58360Rear floor left reinforcement assembly58350-02040 · 58350-F4020
58386BRear bumper cover bracket No. 258386-02120 · 58386-0D070
58791Bjack bracket58791-02130 · 58791-02140
