Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 3 images and 41 PNC and OE references.

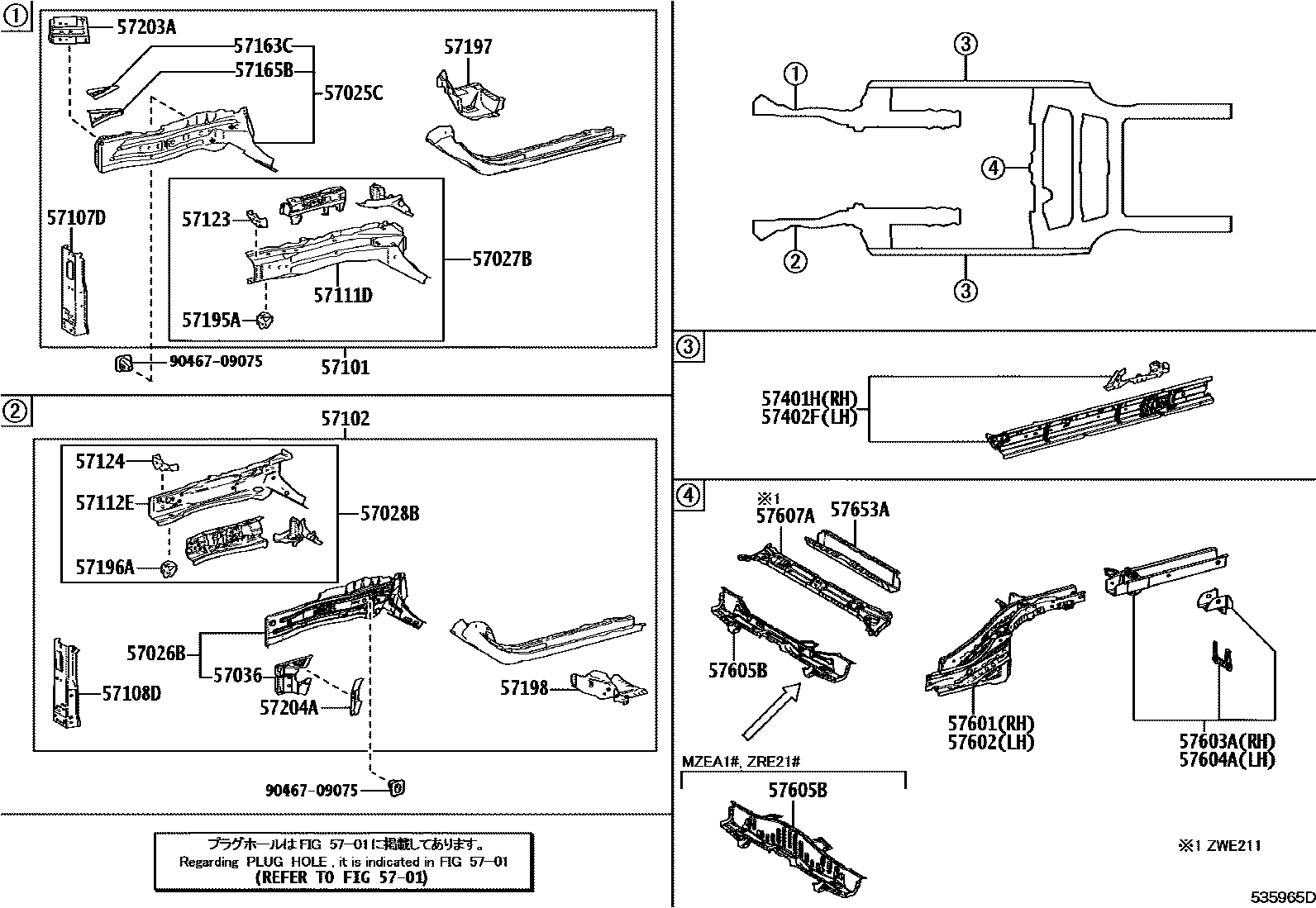

Toyota COROLLA Floor stringers EPC diagram — 535965D
Floor stringers — 535965D (201904 – 999999)

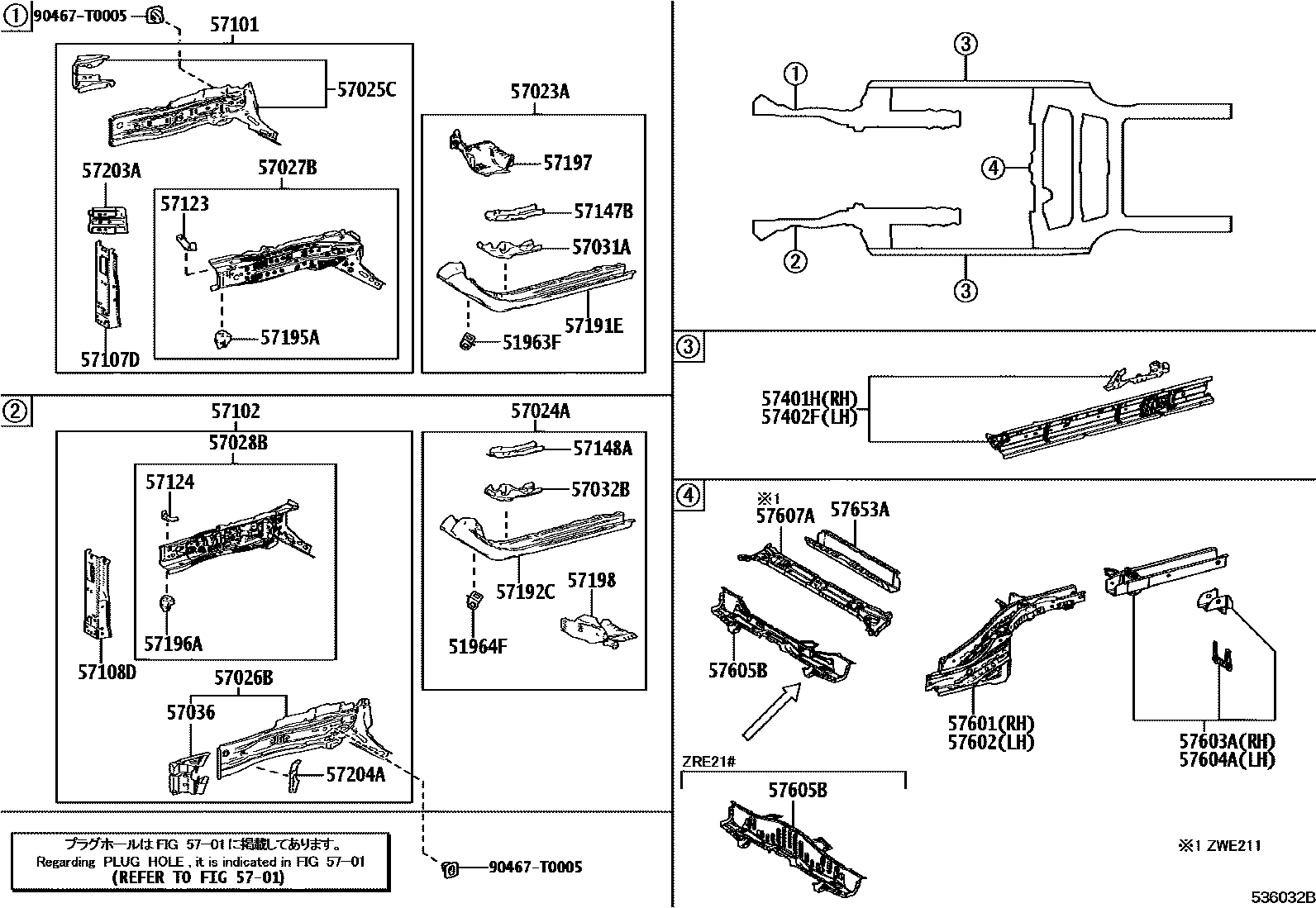

Toyota COROLLA Floor stringers EPC diagram — 536032B
Floor stringers — 536032B (201908 – 999999)

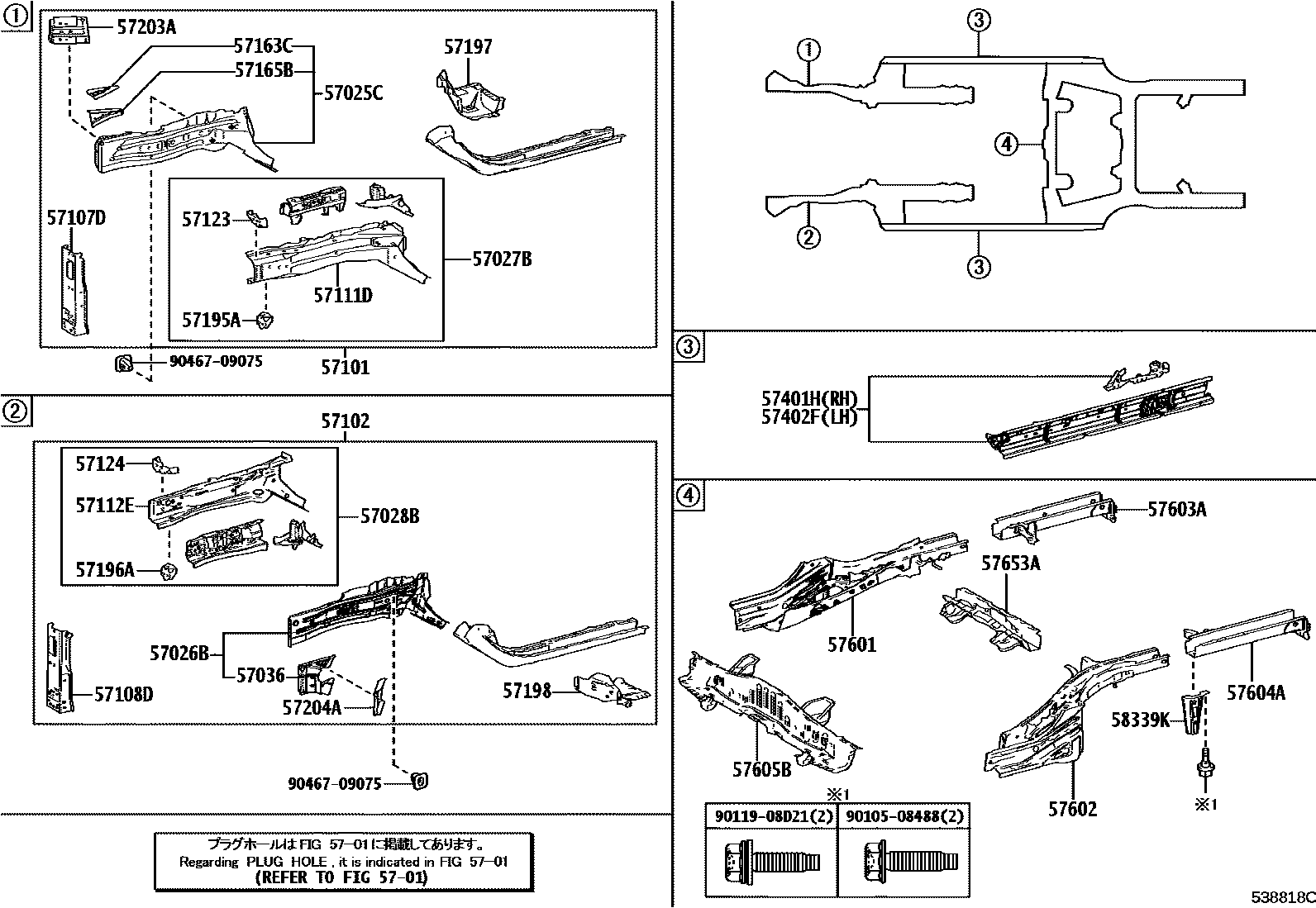

Toyota COROLLA Floor stringers EPC diagram — 538818C
Floor stringers — 538818C (202304 – 999999)

PNC and OE references

PNCPart nameOE numbers
51963Ftransport hook51093-10020 · 51093-F4040
51964Fleft transport hook51094-10010 · 51094-F4040
57023ARight rear longitudinal beam sub-assembly57023-02140
57024ALeft rear longitudinal beam sub-assembly57024-02150
57025CRight front outer longitudinal beam sub-assembly57025-02080 · 57025-02110
57026BLeft front outer longitudinal beam sub-assembly57026-02100 · 57026-02101 · 57026-F4020
57027BRight front inner longitudinal beam sub-assembly57027-02110 · 57027-02140
57028BLeft front inner longitudinal beam sub-assembly57028-02120 · 57028-02121 · 57028-F4020
57031ANo. 2 right front longitudinal beam reinforcement sub-assembly57031-F4020
57032BNo. 2 left front longitudinal beam reinforcement sub-assembly57032-F4020
57036Left front running board panel sub-assembly57036-02070 · 57036-02071 · 57036-F4020
57101Right front longitudinal beam sub-assembly57101-02580 · 57101-02928
57102Left front longitudinal beam sub-assembly57102-02790 · 57102-02791 · 57102-02945
57107DFront bumper right side installation reinforcement sub-assembly57107-02110 · 57107-02120
57108DFront bumper left side installation reinforcement sub-assembly57108-02110 · 57108-02120
57111DInner right front longitudinal beam57111-02240
57112EInboard left front longitudinal beam57112-02200 · 57112-02201
57123Right front longitudinal beam bracket57123-02080 · 57123-47020 · 57123-F4020
57124Left front longitudinal beam bracket57124-02080 · 57124-47020 · 57124-F4020
57147BRight front longitudinal beam rear panel57147-02140
57148ALeft front longitudinal beam rear panel57148-02130
57163CNo. 1 front cross member right reinforcement57163-02110
57165BNo. 2 front cross member right reinforcement57165-02150
57191ERight rear longitudinal beam sub-assembly inside front floor57191-F4020
57192CLeft rear longitudinal beam sub-assembly inside the front floor57192-F4020
57195ARight front longitudinal beam front reinforcement57195-02080 · 57195-47010 · 57195-F4020
57196ALeft front longitudinal beam front reinforcement57196-02090 · 57196-47030 · 57196-F4020
57197Right front torsion box section piece57197-02150 · 57197-02180
57198Left front anti-torsion box section piece57198-02150 · 57198-02180
57203ANo. 2 right front longitudinal beam extension sub-assembly57215-02040 · 57215-02070
57204ANo. 2 left front longitudinal beam extension sub-assembly57204-02070 · 57204-02071 · 57204-F4020
57401HFloor right inner longitudinal beam sub-assembly57401-02380 · 57401-02390
57402FFloor left inner longitudinal beam sub-assembly57402-02390 · 57402-02400
57601Rear floor right longitudinal beam sub-assembly57601-02530 · 57601-02560 · 57601-02600
57602Rear floor left longitudinal beam sub-assembly57602-02620 · 57602-02650 · 57602-02700
57603ARear floor right rear longitudinal beam sub-assembly57603-02230 · 57603-02240 · 57603-02320
57604ARear floor left rear longitudinal beam sub-assembly57604-02130 · 57604-02140 · 57604-02220
57605BRear floor No. 1 cross member sub-assembly57605-02330 · 57605-02331 · 57605-02340 · 57605-02341 · 57605-0A041 · 57605-F4040 · 57605-F4041 · 57605-F4050 · 57605-F4051
57607ARear floor No. 3 cross member sub-assembly57607-02030 · 57607-02031 · 57607-02032 · 57607-F4020 · 57607-F4021 · 57607-F4022
57653ANo. 2 rear floor cross member57606-02400 · 57653-02200 · 57653-F4020
58339KLift the bracket58339-02060
