Toyota COROLLA 前桥控制臂和转向节 — Figure 4802

Toyota COROLLA EPC diagram 4802, 前桥控制臂和转向节, with 1 images and 22 PNC and OE references.

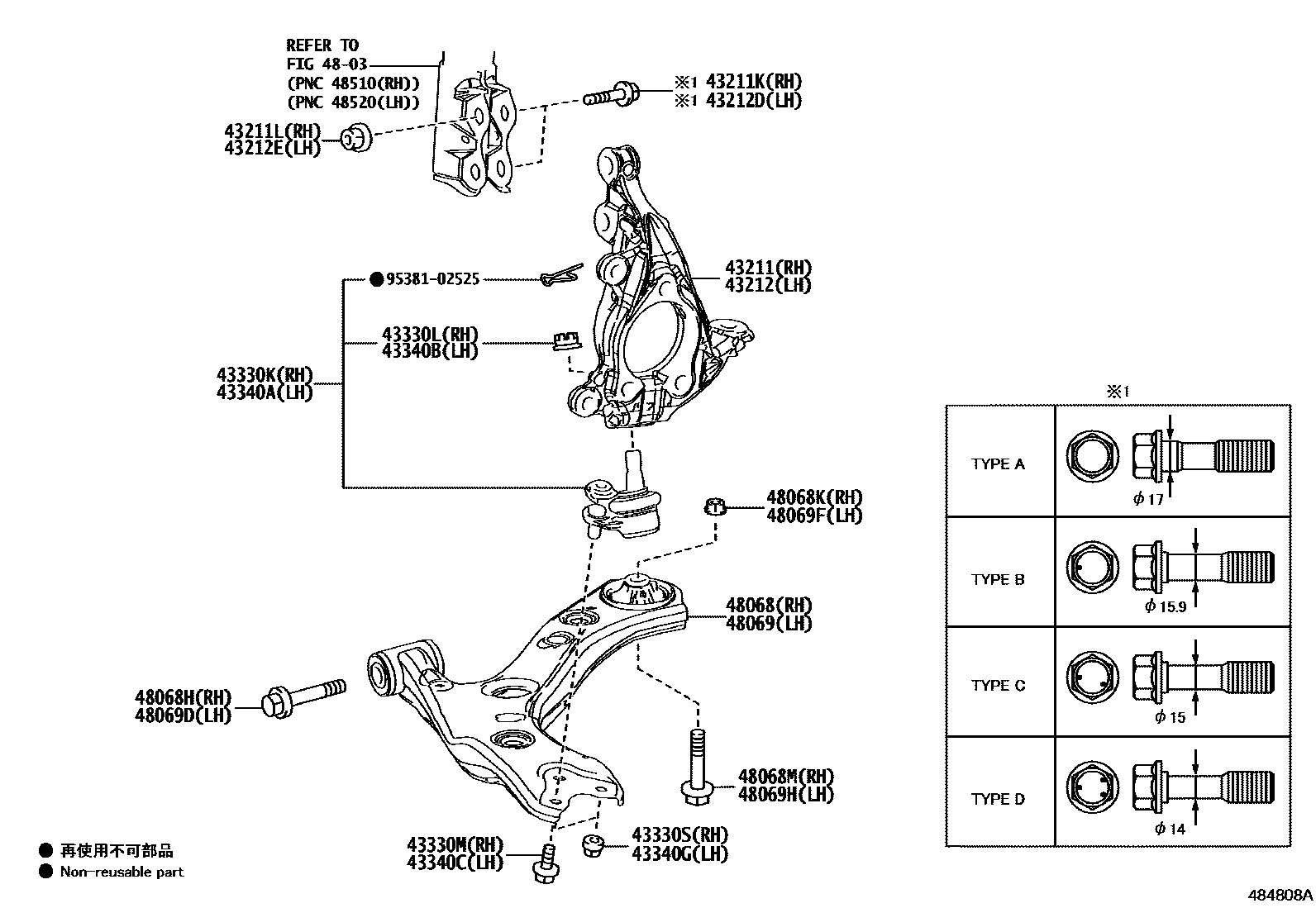

Toyota COROLLA 前桥控制臂和转向节 EPC diagram — 484808A
前桥控制臂和转向节 — 484808A (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-02470 · 43211-02480
43211KBolt (for right steering knuckle)90105-17009 · 90105-17010 · 90105-17011 · 90105-17020 · 90105-17021
43211LNut (for right steering knuckle)90178-17002
43212left steering knuckle43212-02470 · 43212-02480
43212DBolt (for left steering knuckle)90105-17009 · 90105-17010 · 90105-17011 · 90105-17020 · 90105-17021
43212ENut (for left steering knuckle)90178-17002
43330KRight front lower ball joint assembly43330-09B20 · 43330-09B21
43330LCastle nut (for right front lower ball joint)90171-14003 · 90171-T0007
43330MBolt (for right front lower ball joint)90105-12407 · 90105-T0388
43330SNut (for right front lower ball joint)90178-12019 · 90178-T0110
43340ALeft front lower ball joint assembly43330-09B20 · 43330-09B21
43340BCastle nut (for left front lower ball joint)90171-14003
43340CBolt (for left front lower ball joint)90105-12407 · 90105-T0388
43340GNut (for left front lower ball joint)90178-12019 · 90178-T0110
48068Right front suspension No. 1 lower arm sub-assembly48068-02380 · 48068-02390 · 48068-02430
48068HBolt (for right front suspension No. 1 lower arm)90105-16091 · 90105-T0382
48068KNut (for right front suspension No. 2 lower arm)90178-T0048 · 90179-14068
48068MBolt (for right front suspension No. 2 lower arm)90119-14180 · 90119-T0584
48069Left front suspension No. 1 lower arm sub-assembly48069-02380 · 48069-02390 · 48069-02430
48069DBolt (for left front suspension No. 1 lower arm)90105-16091 · 90105-T0382
48069FNut (for left front suspension No. 2 lower arm)90178-T0048 · 90179-14068
48069HBolt (for left front suspension No. 2 lower arm)90119-14180 · 90119-T0584
