Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 5 images and 14 PNC and OE references.

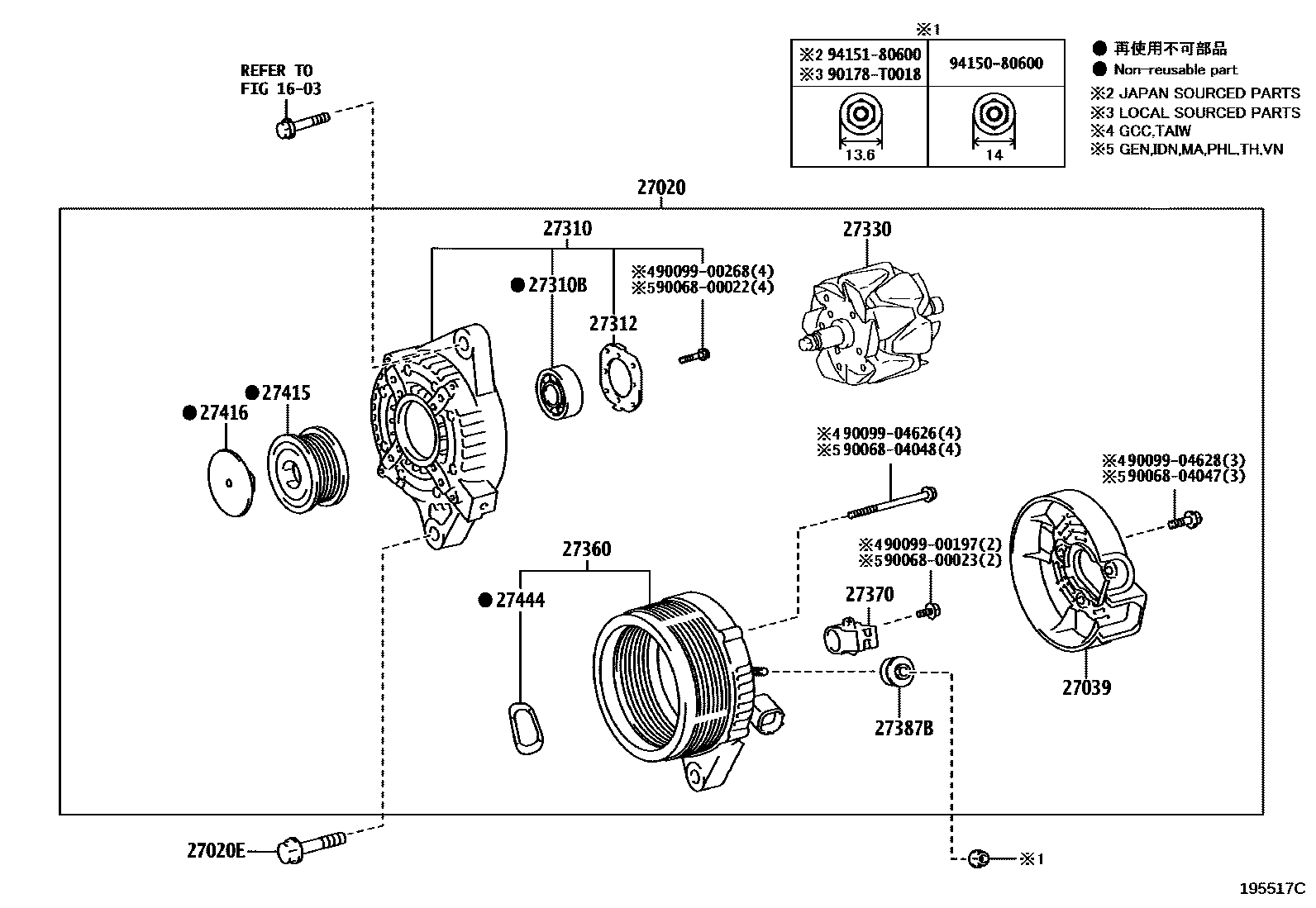

Toyota COROLLA Alternator EPC diagram — 195517C
Alternator — 195517C (201904 – 999999)

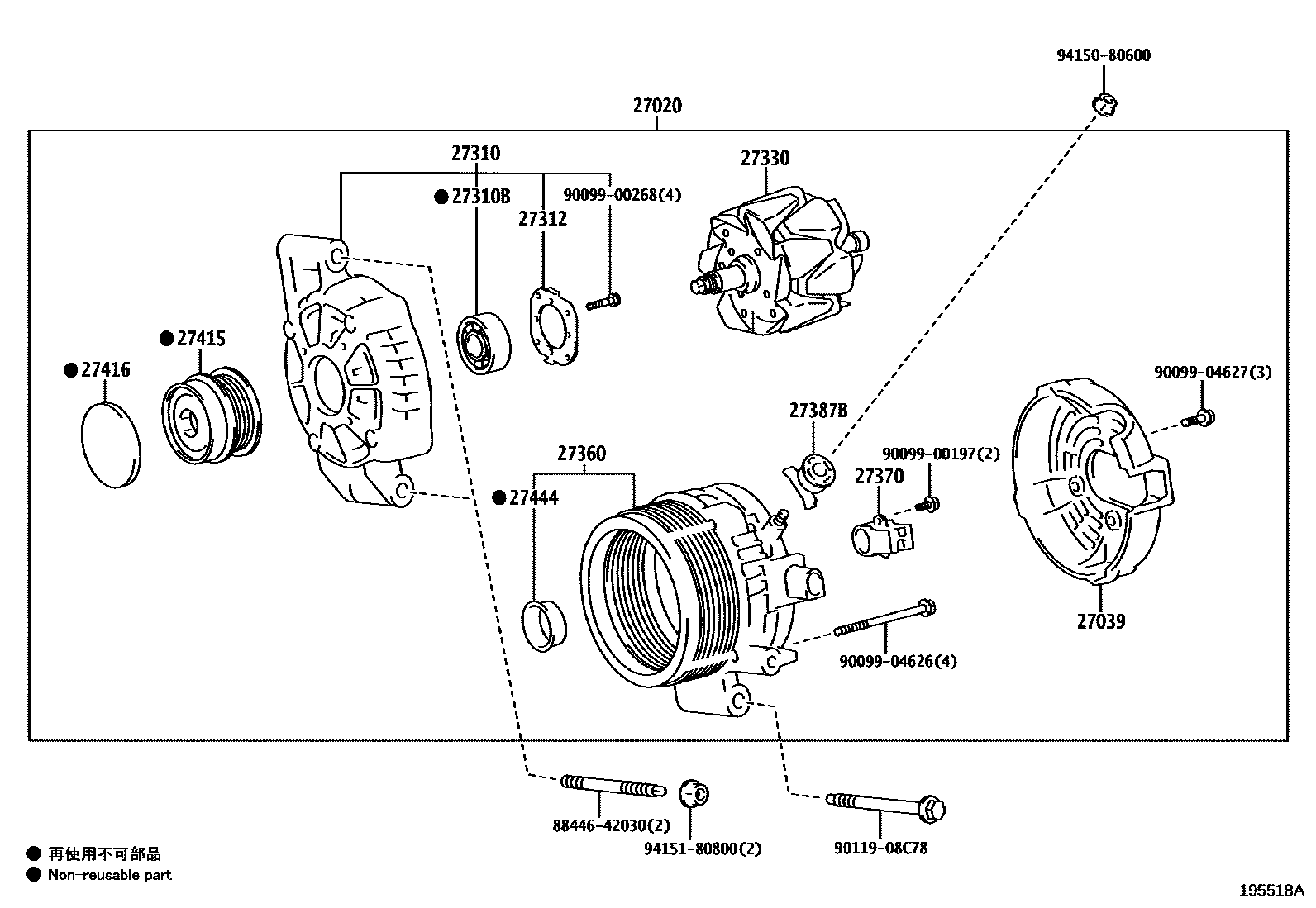

Toyota COROLLA Alternator EPC diagram — 195518A
Alternator — 195518A (201904 – 202305)

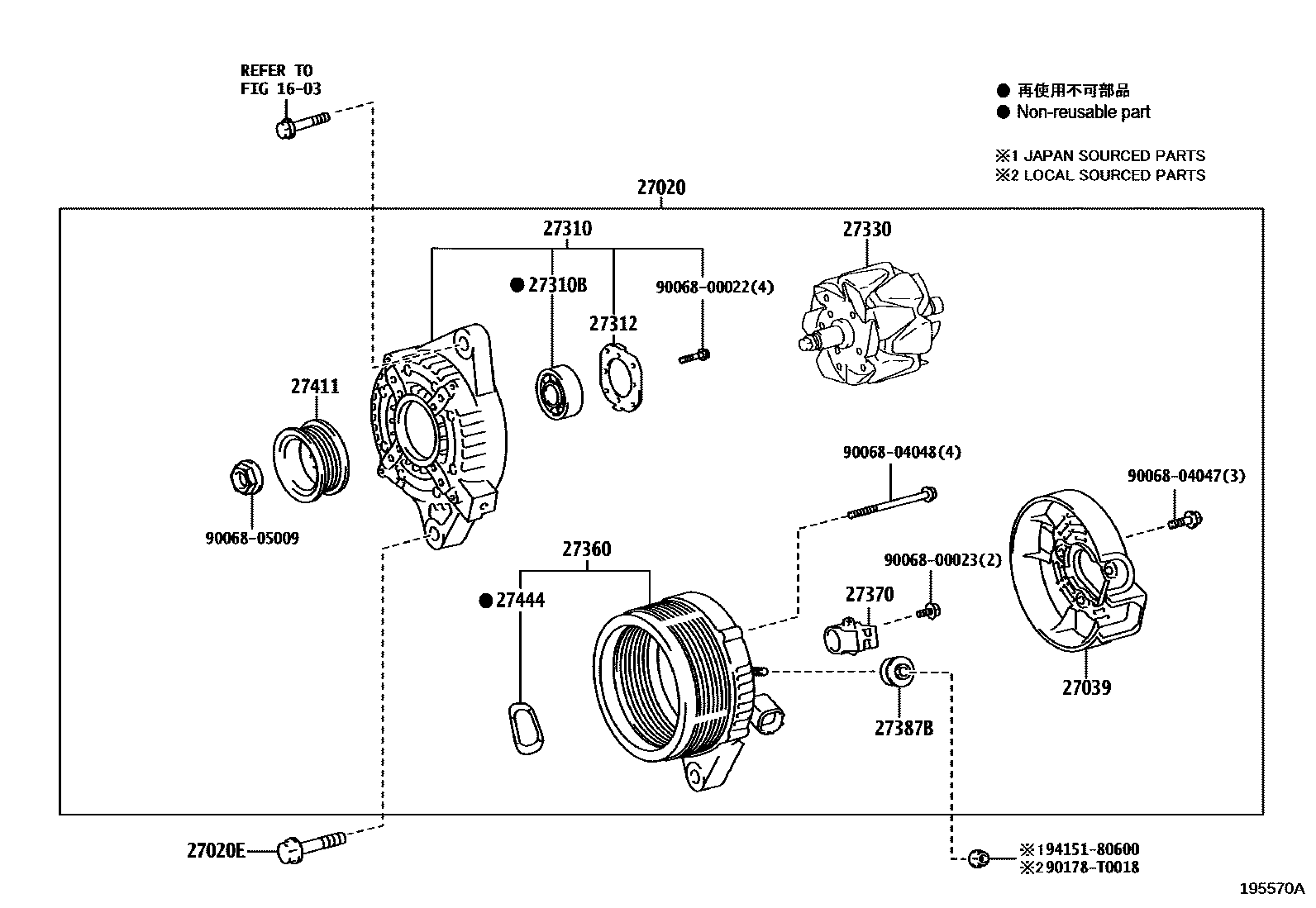

Toyota COROLLA Alternator EPC diagram — 195570A
Alternator — 195570A (201908 – 999999)

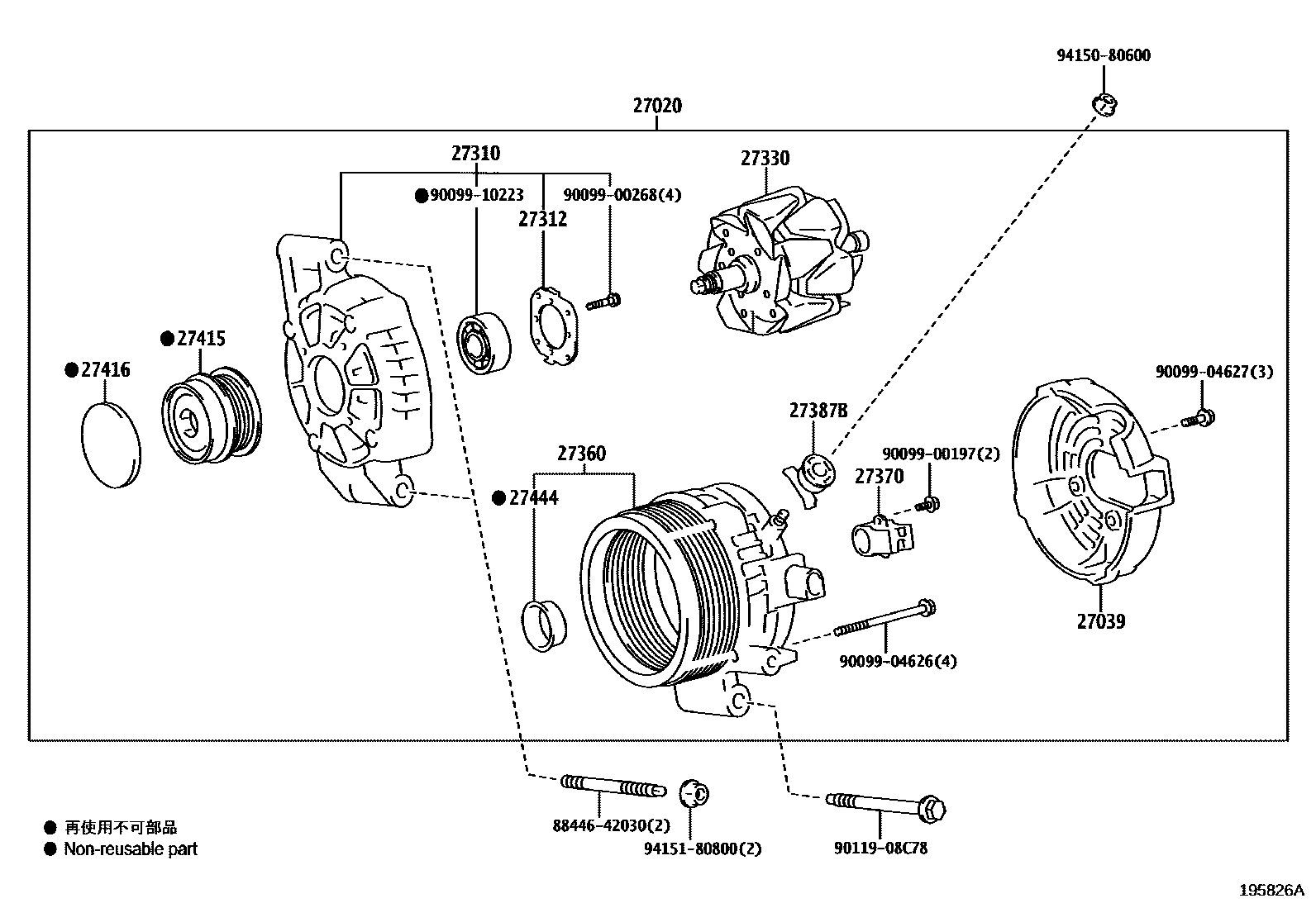

Toyota COROLLA Alternator EPC diagram — 195826A
Alternator — 195826A (202008 – 999999)

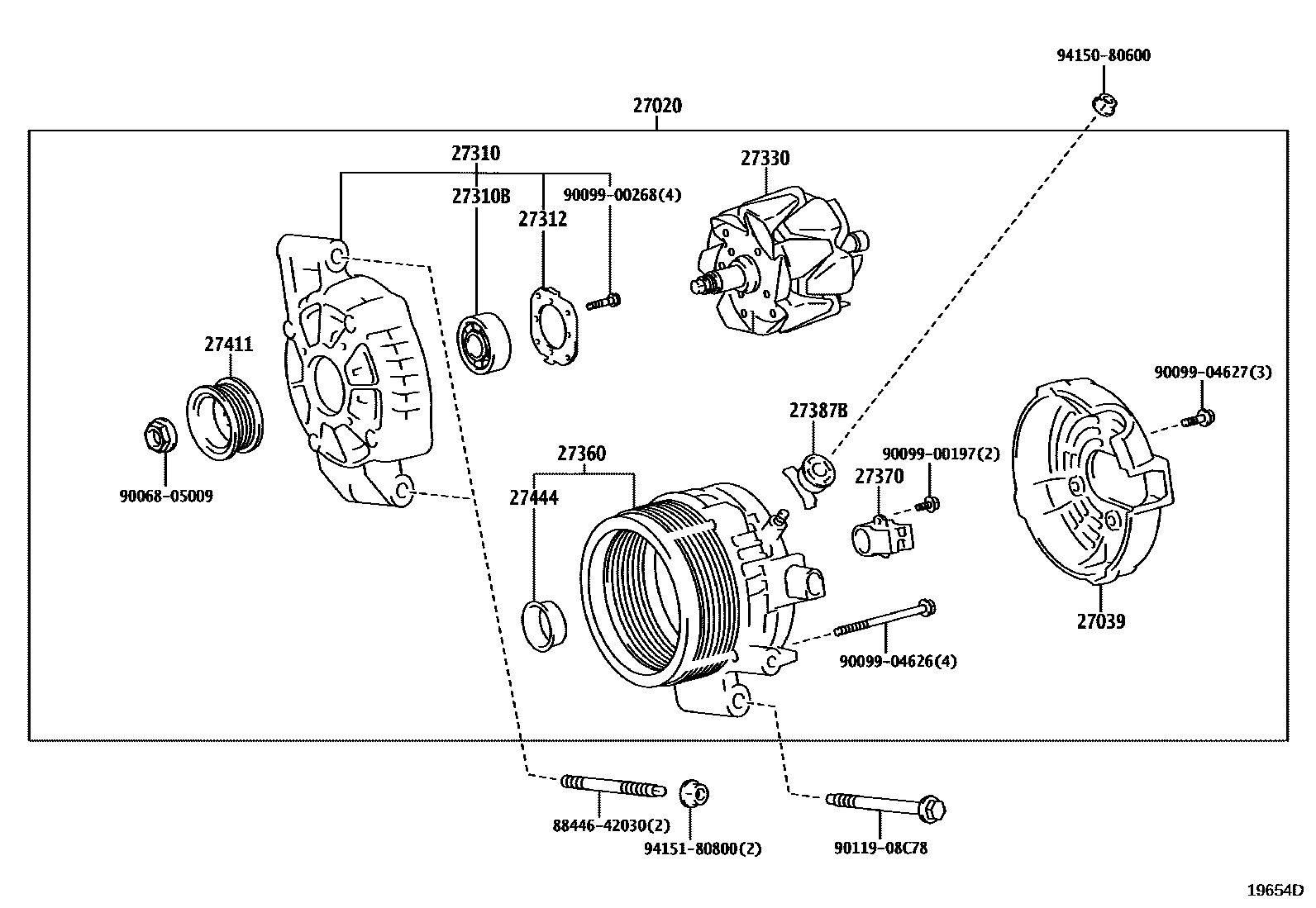

Toyota COROLLA Alternator EPC diagram — 19654D
Alternator — 19654D (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0T330 · 27060-0T391 · 27060-0T430 · 27060-F2080 · 27060-F2220 · 27060-K0050
27020EBolts (for generator)90105-10307
27039Alternator Rear End Cover27039-0C180 · 27039-0M100 · 27039-0Y180 · 27039-37220
27310Alternator Drive End Frame Assembly27310-0T270 · 27310-0T280 · 27310-0T390 · 27310-24150 · 27310-F2070
27310BBearing (for Alternator Drive End Frame)90068-10029 · 90068-10033 · 90068-10047 · 90068-10050 · 90068-10052
27312Retainer Plate27312-0C020 · 27312-0M070 · 27312-72100
27330Alternator Rotor Assembly27330-0M100 · 27330-0T260 · 27330-0Y180 · 27330-47330
27360Alternator Stator Coil Assembly27360-0T310 · 27360-0T390 · 27360-24150 · 27360-F2070
27370Alternator Brush Holder Assembly27370-0M040 · 27370-0T030 · 27370-31220
27387BGenerator terminal insulation pad27387-0C020 · 27387-0H110 · 27387-20130
27411Alternator Pulley27411-0M070 · 27411-F2160
27415PULLEY, ALTERNATOR W/CLUTCH27415-0T070 · 27415-15020 · 27415-F2040
27416Generator pulley cover27416-0W050 · 27416-47010 · 27416-F0010
27444Generator bearing cap seals27444-0Y180 · 27444-21190
