Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 6 images and 12 PNC and OE references.

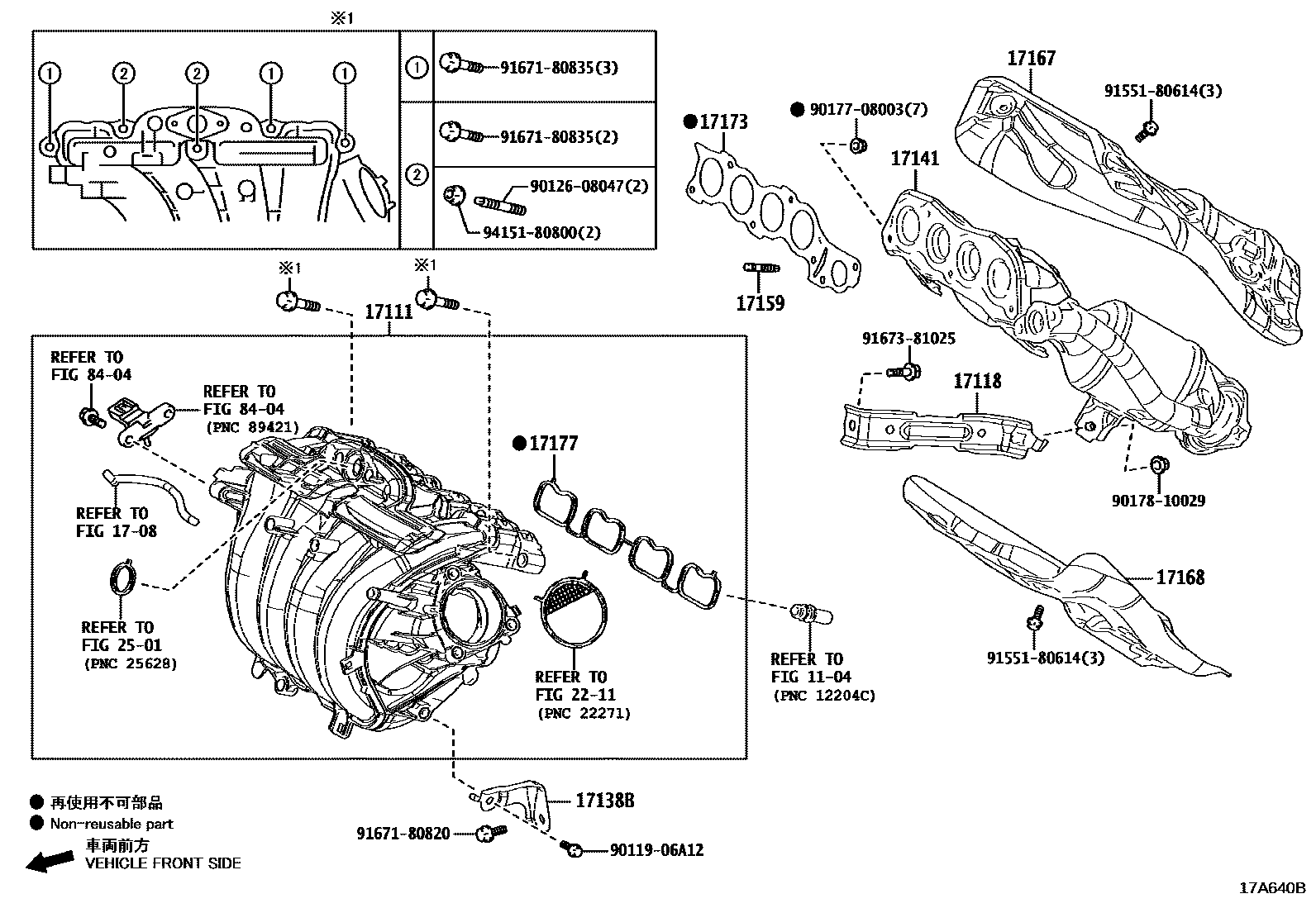

Toyota COROLLA Manifold EPC diagram — 17A640B
Manifold — 17A640B (201904 – 999999)

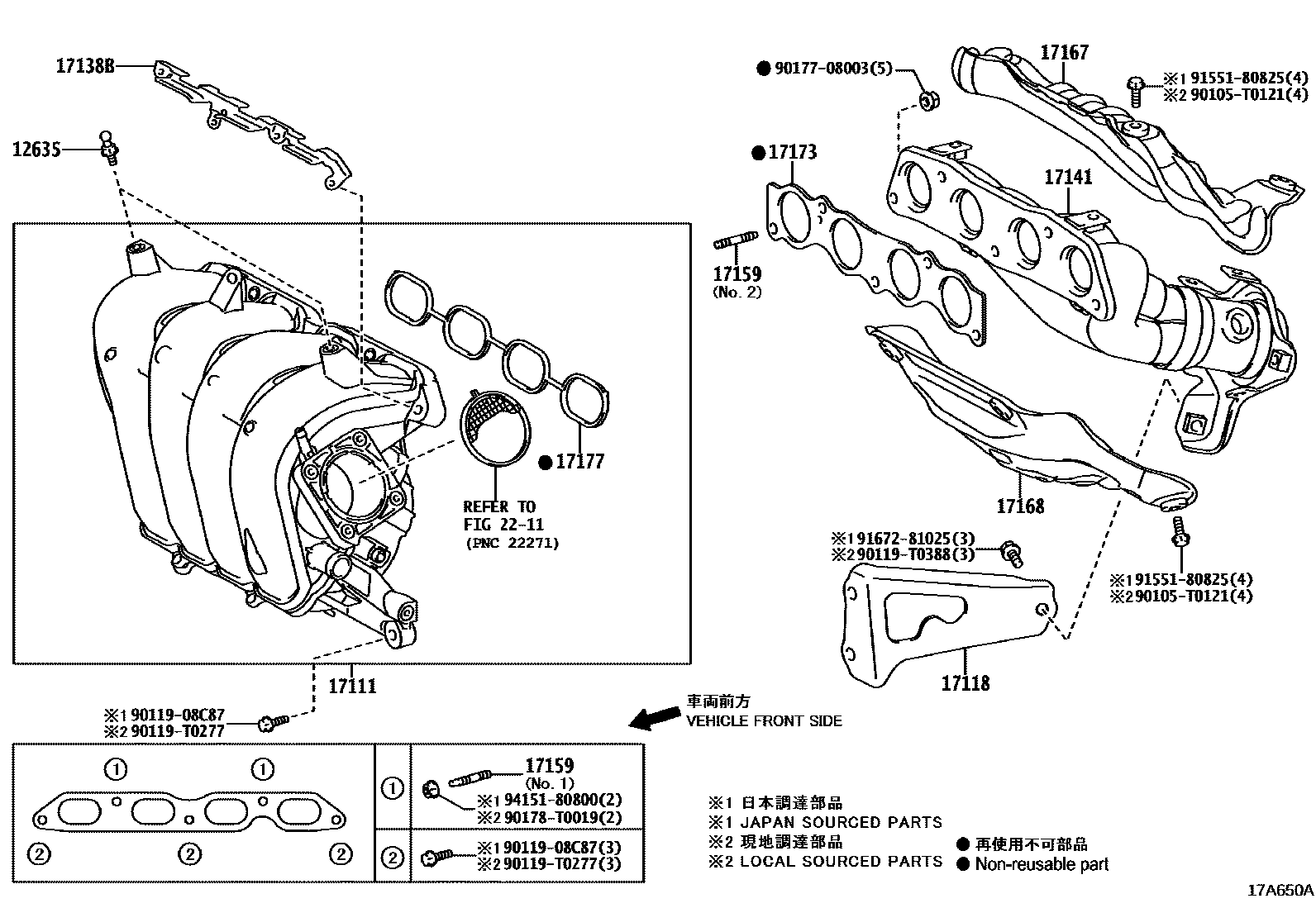

Toyota COROLLA Manifold EPC diagram — 17A650A
Manifold — 17A650A (201904 – 999999)

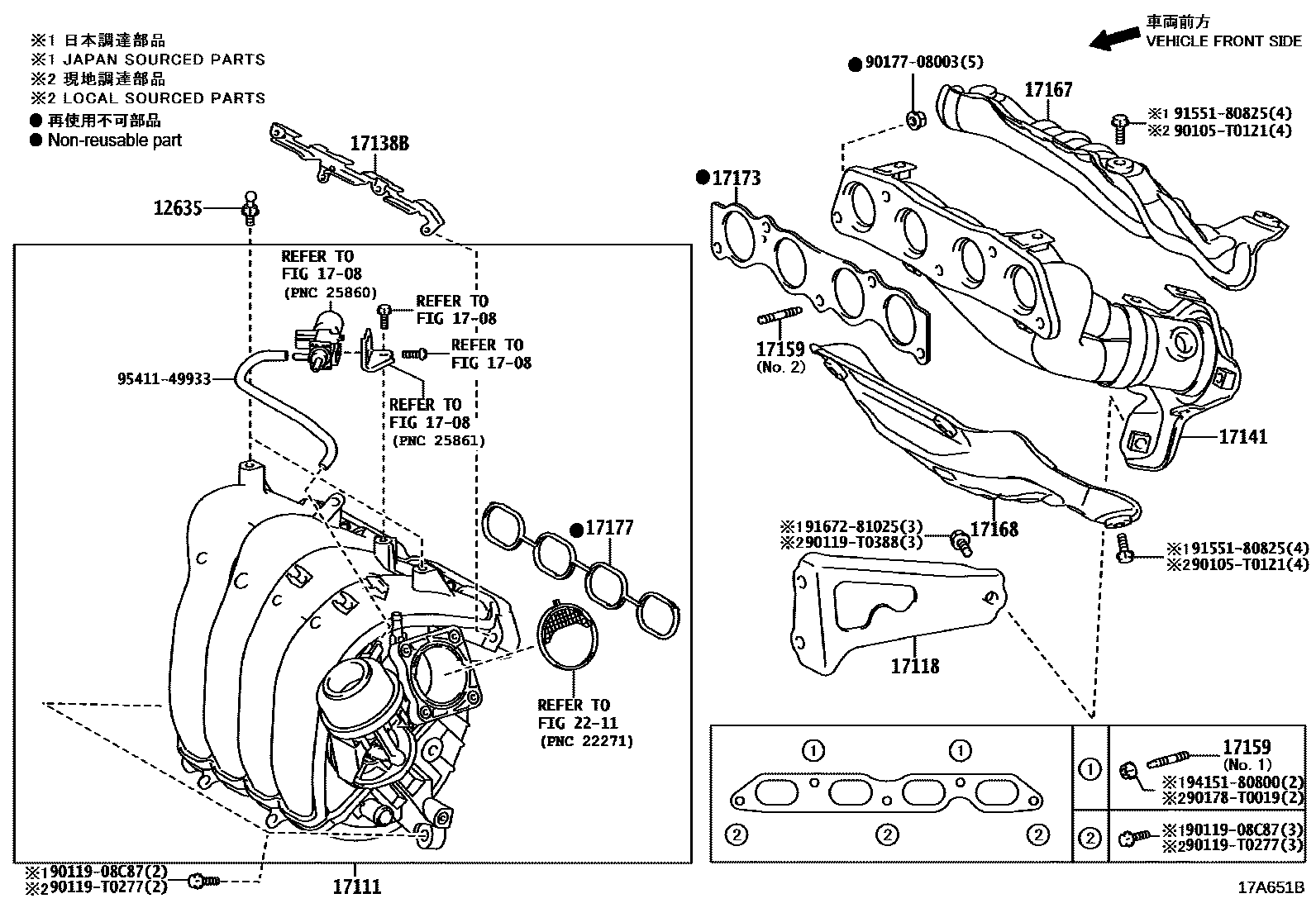

Toyota COROLLA Manifold EPC diagram — 17A651B
Manifold — 17A651B (201904 – 999999)

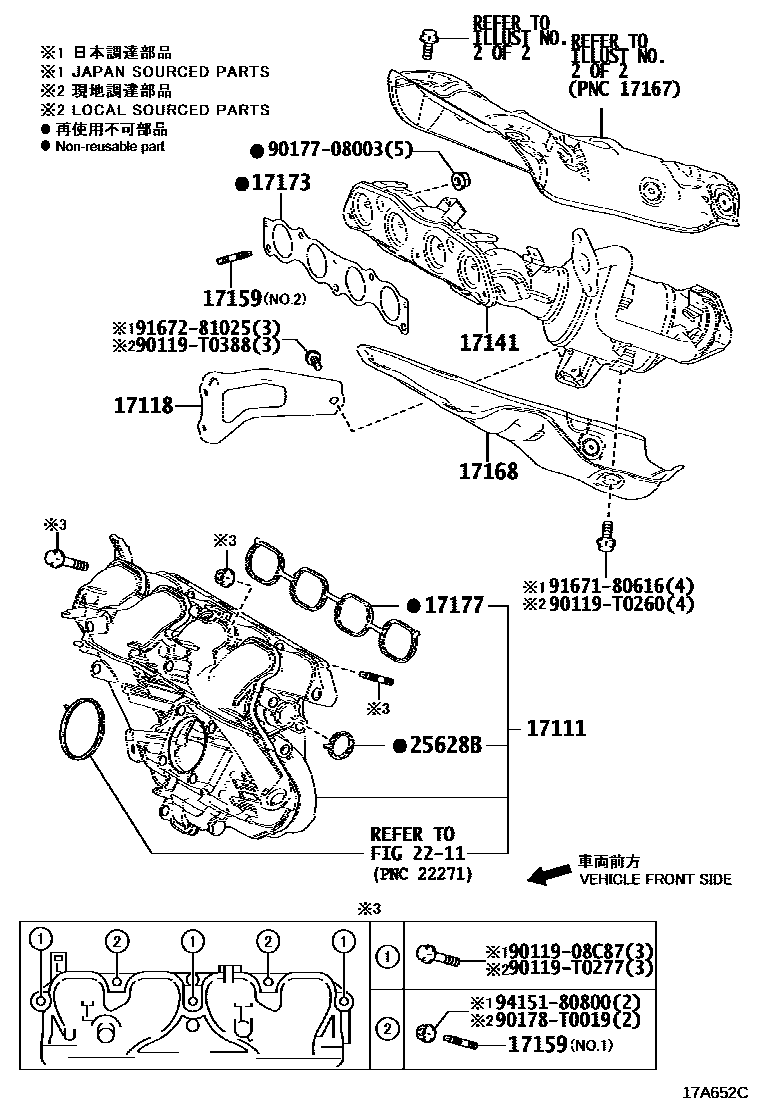

Toyota COROLLA Manifold EPC diagram — 17A652C
Manifold — 17A652C (201904 – 999999)

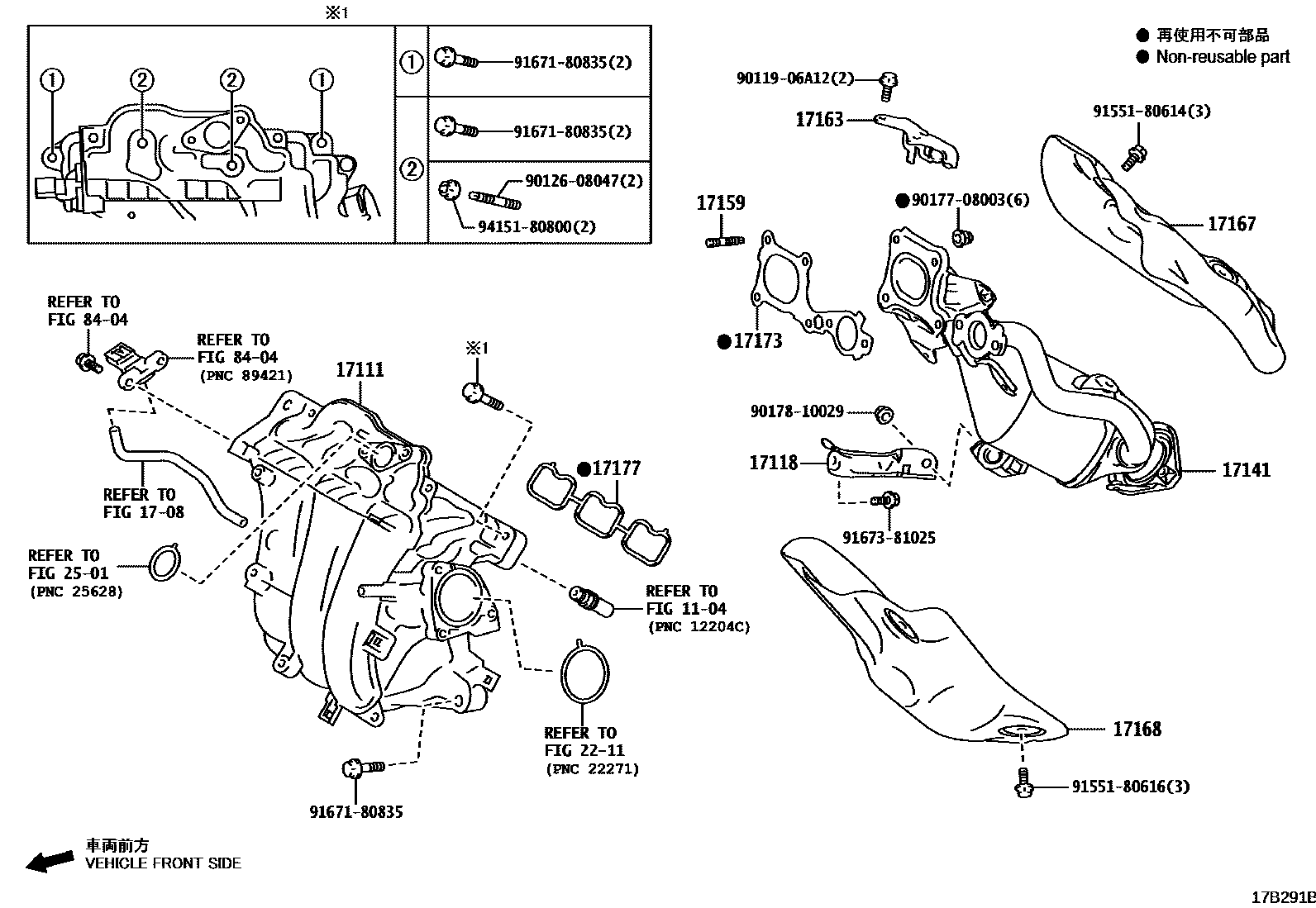

Toyota COROLLA Manifold EPC diagram — 17B291B
Manifold — 17B291B (202008 – 999999)

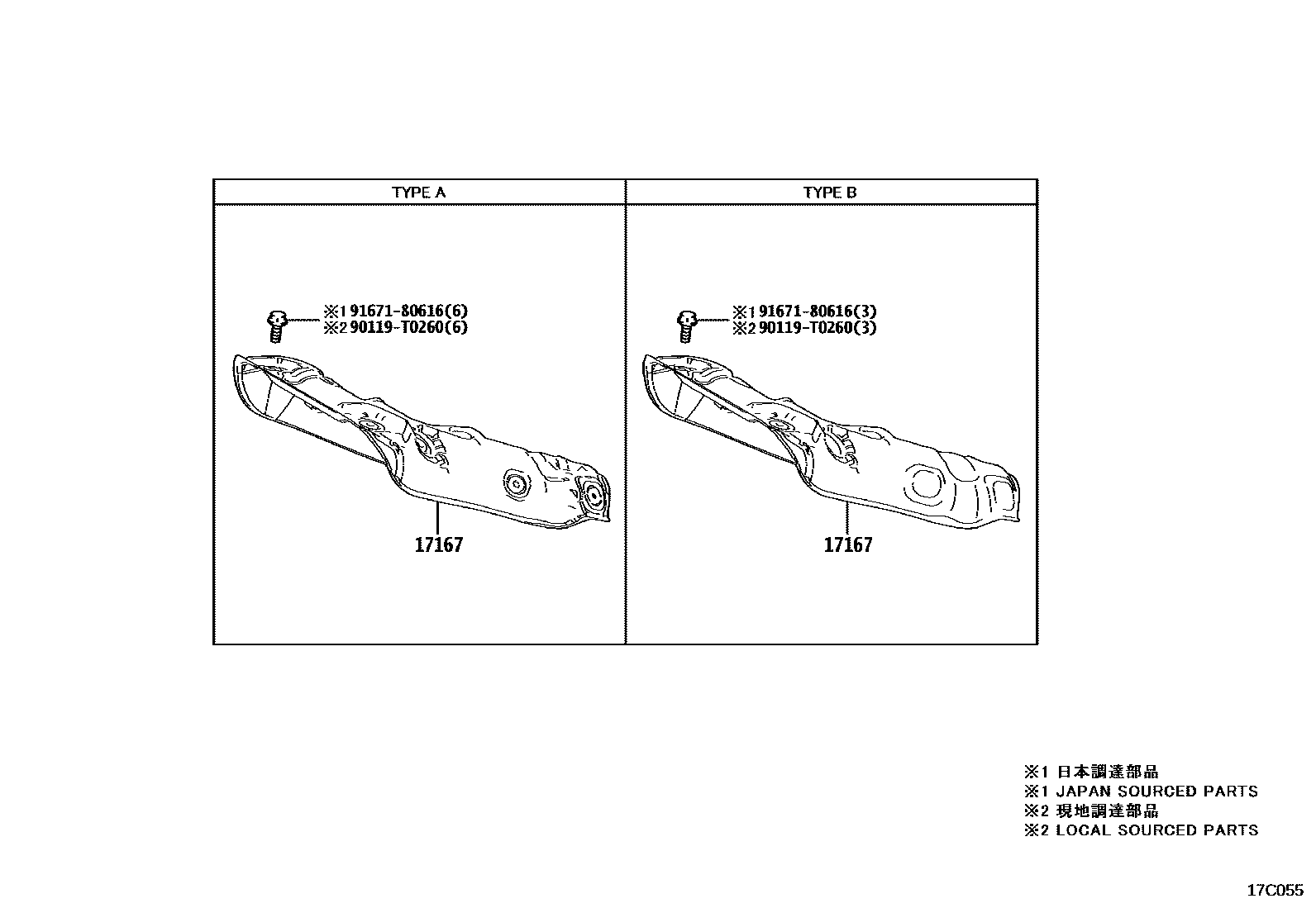

Toyota COROLLA Manifold EPC diagram — 17C055
Manifold — 17C055 (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385 · 90109-T0062
17111Intake Manifold17101-15120 · 17101-F3010 · 17101-F3020 · 17120-0T031 · 17120-0T090 · 17120-0T100 · 17120-0T200 · 17120-24010 · 17120-37022 · 17120-37070 · 17120-37110
17118Manifold stays17118-0T040 · 17118-0T100 · 17118-15090 · 17118-24010 · 17118-37010 · 17118-37090
17138BIntake manifold stay17138-0T040 · 17138-24010 · 17138-37011
17141exhaust manifold17141-0T130 · 17141-0T131 · 17141-15190 · 17141-15270 · 17141-24120 · 17141-37210 · 17141-37211 · 17141-37230 · 17141-37250 · 17141-37321 · 17141-37340
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052 · 90126-T0003 · 90126-T0016
17163No. 1 insulation pad bracket17163-15010
17167Exhaust manifold No. 1 heat shield17167-0T040 · 17167-0T130 · 17167-0T160 · 17167-15100 · 17167-24030 · 17167-37040 · 17167-37110 · 17167-37140
17168Exhaust manifold No.2 insulation pad17168-0T140 · 17168-0T150 · 17168-15040 · 17168-24030 · 17168-37120 · 17168-37130 · 17168-F2050
17173Gasket (exhaust manifold to cylinder head)17173-0T041 · 17173-15050 · 17173-24010 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17171-15040 · 17171-24020 · 17177-0T030 · 17177-0T040 · 17177-37030
25628BEGR air intake gasket25628-36020
