Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 4 images and 12 PNC and OE references.

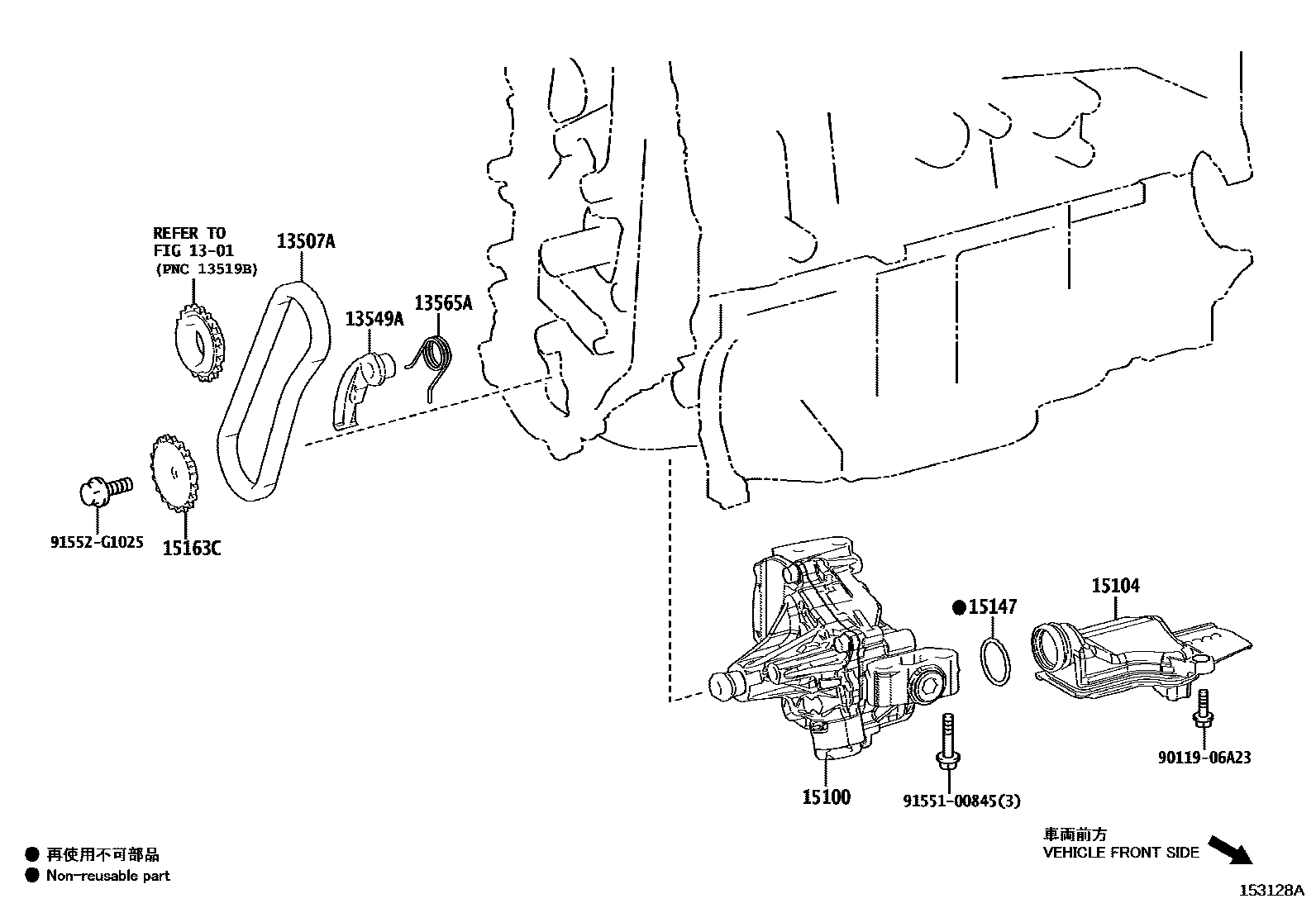

Toyota COROLLA Engine Oil Pump EPC diagram — 153128A
Engine Oil Pump — 153128A (201904 – 999999)

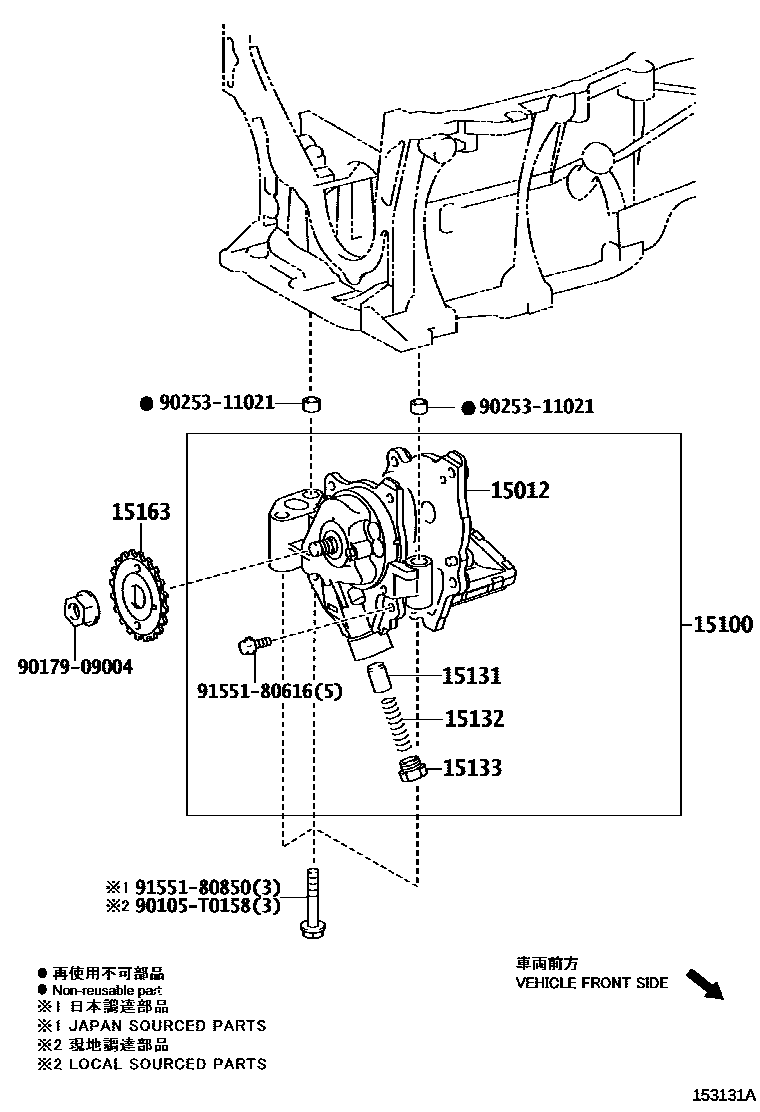

Toyota COROLLA Engine Oil Pump EPC diagram — 153131A
Engine Oil Pump — 153131A (201904 – 999999)

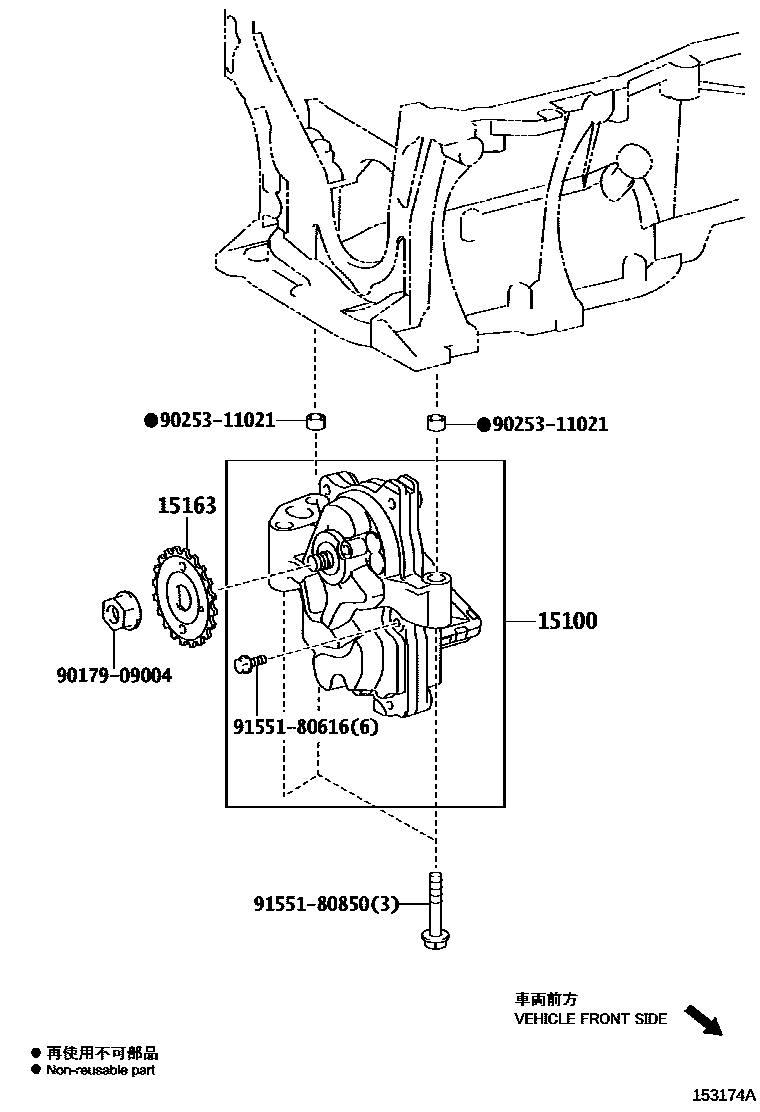

Toyota COROLLA Engine Oil Pump EPC diagram — 153174A
Engine Oil Pump — 153174A (201908 – 999999)

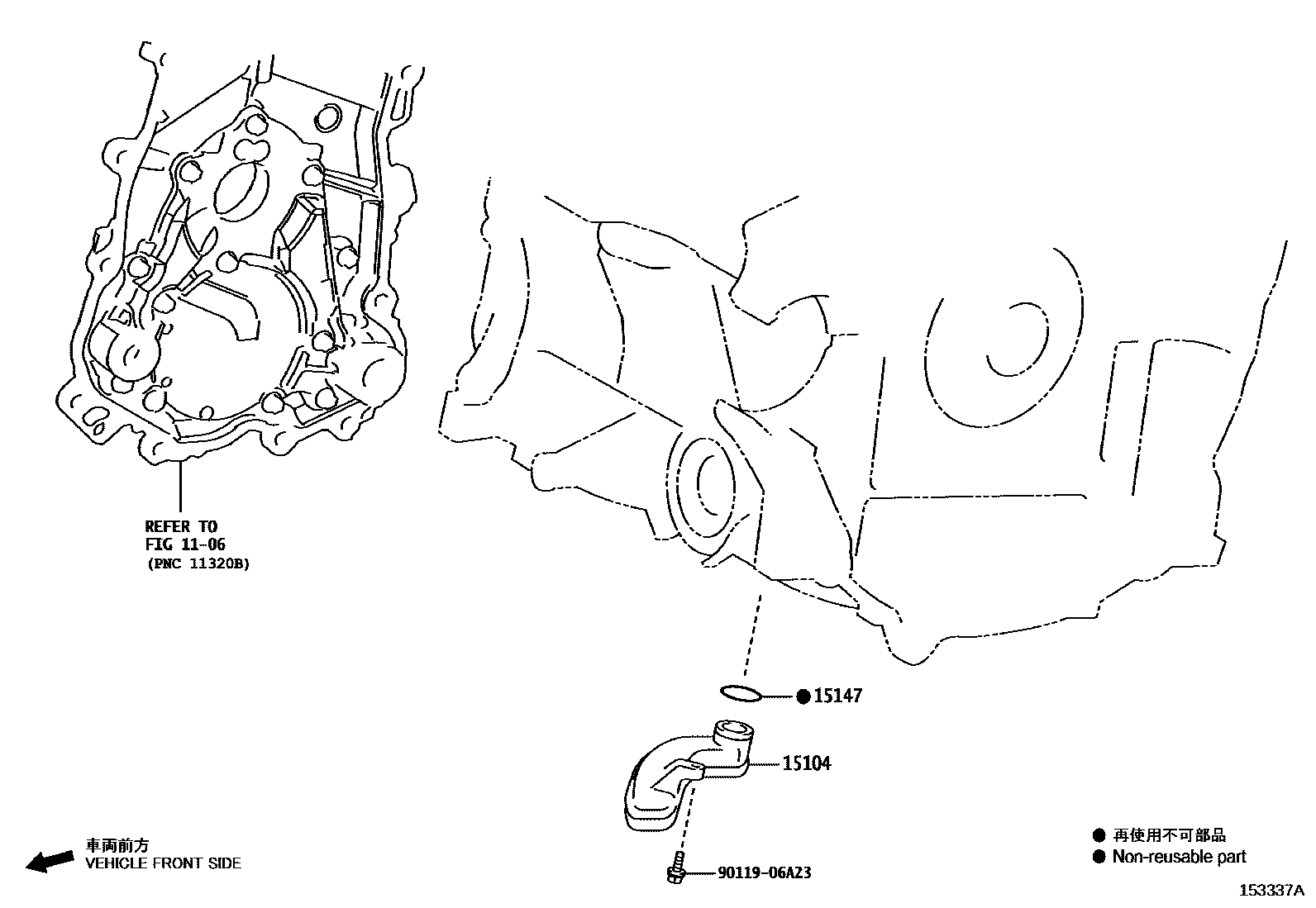

Toyota COROLLA Engine Oil Pump EPC diagram — 153337A
Engine Oil Pump — 153337A (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
13507AOil pump drive chain sub-assembly13507-24020
13549Achain tensioner pressure plate13549-25020
13565Achain damper spring13565-25010
15012Oil pump cover sub-assembly15012-0T070 · 15012-37010 · 15012-37060 · 15012-37070
15100Oil pump assembly15100-0T070 · 15100-24020 · 15100-37021 · 15100-37030 · 15100-37060 · 15100-37070
15104Oil filter sub-assembly15104-15110 · 15104-24010
15131Oil pump pressure reducing valve15131-0A040
15132Oil pump pressure reducing valve spring15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-0T070 · 15133-28020
15147Oil filter gasket15147-25010
15163Oil pump drive shaft gear15163-0H031 · 15163-28010
15163COil pump drive shaft sprocket15163-25010
