Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 5 images and 10 PNC and OE references.

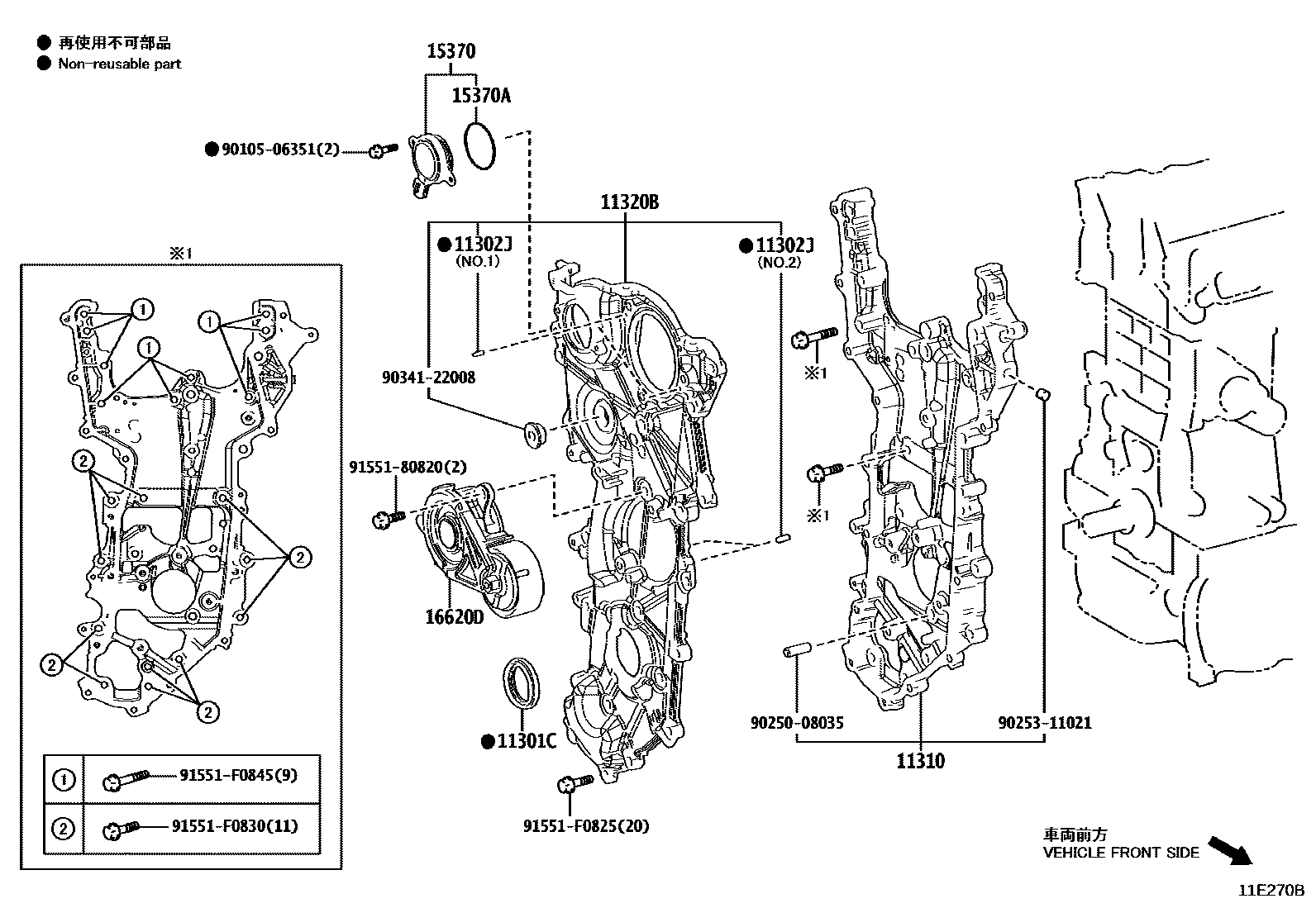

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E270B
Timing Gear Cover & Rear End Plate — 11E270B (201904 – 999999)

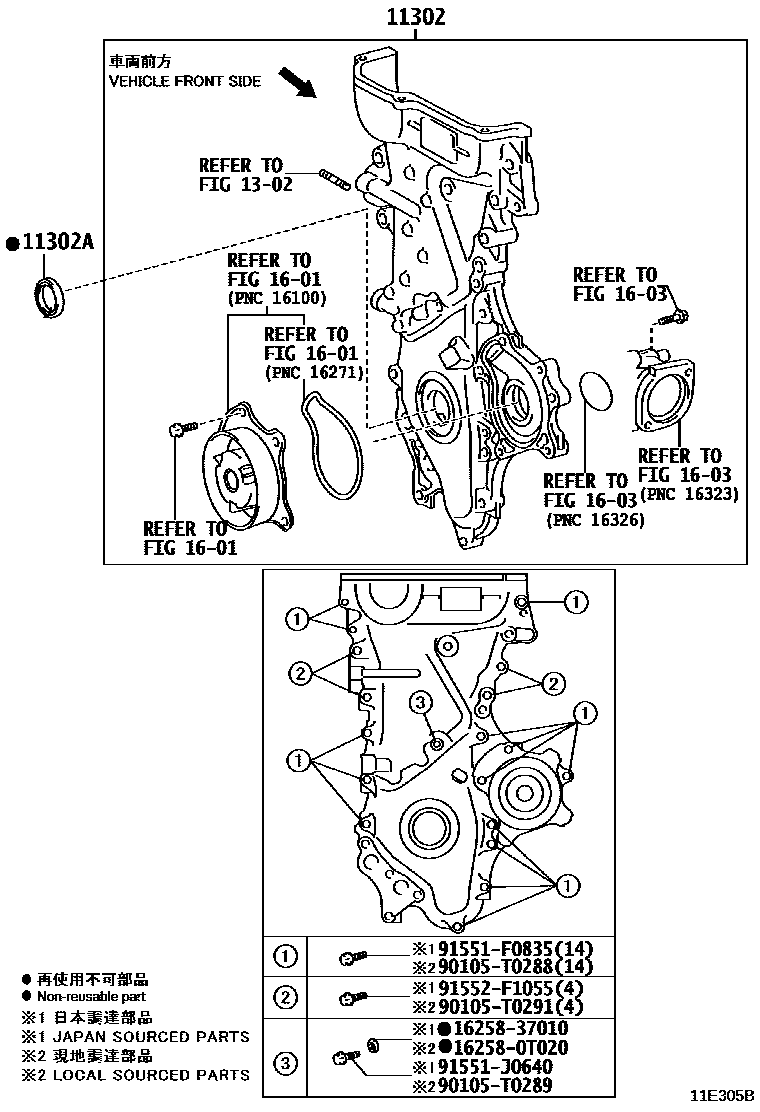

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E305B
Timing Gear Cover & Rear End Plate — 11E305B (201904 – 999999)

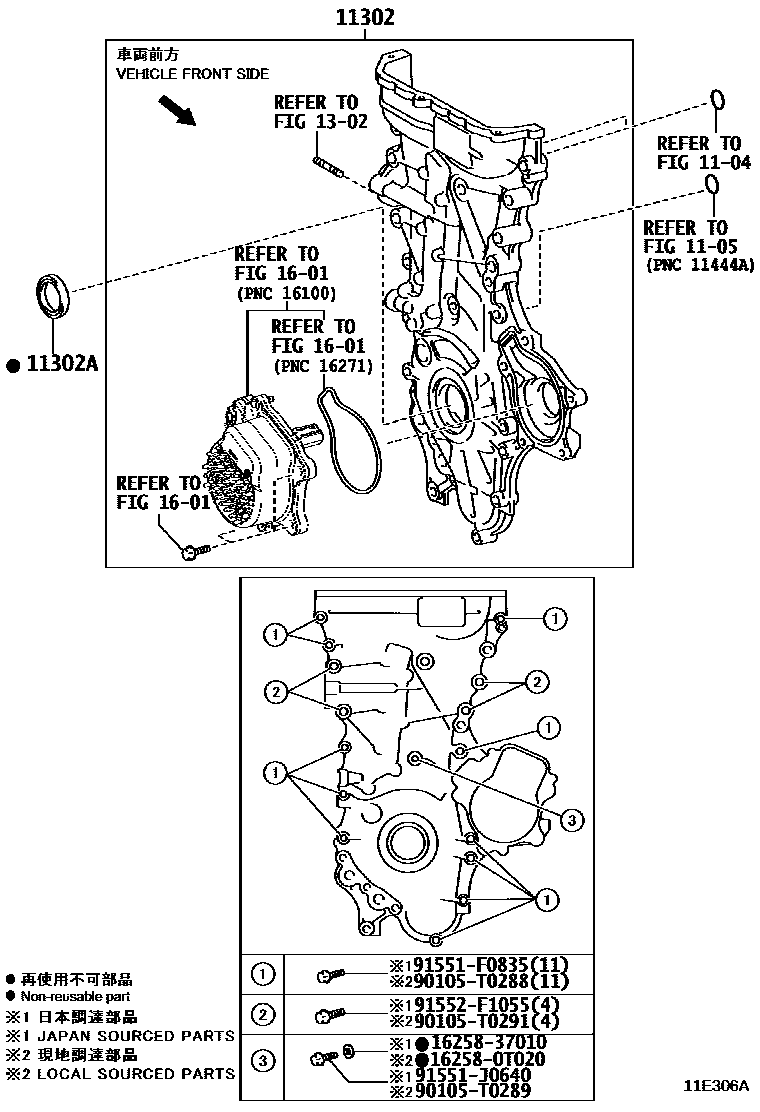

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E306A
Timing Gear Cover & Rear End Plate — 11E306A (201904 – 999999)

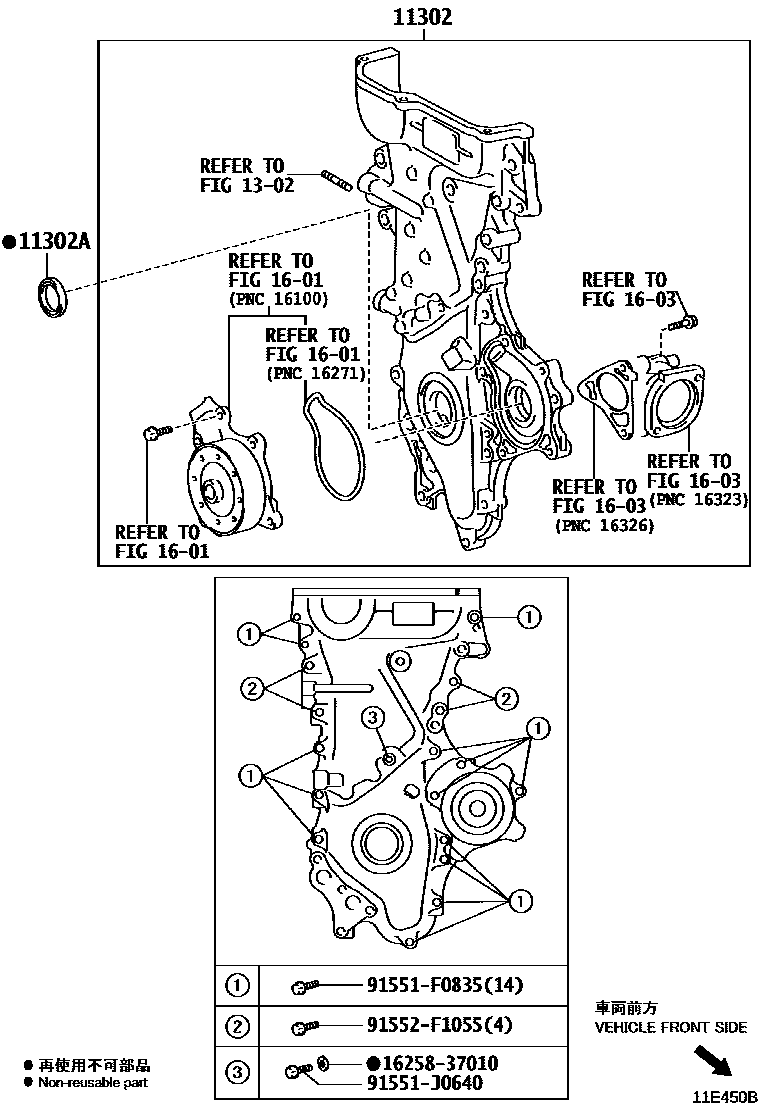

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E450B
Timing Gear Cover & Rear End Plate — 11E450B (201908 – 999999)

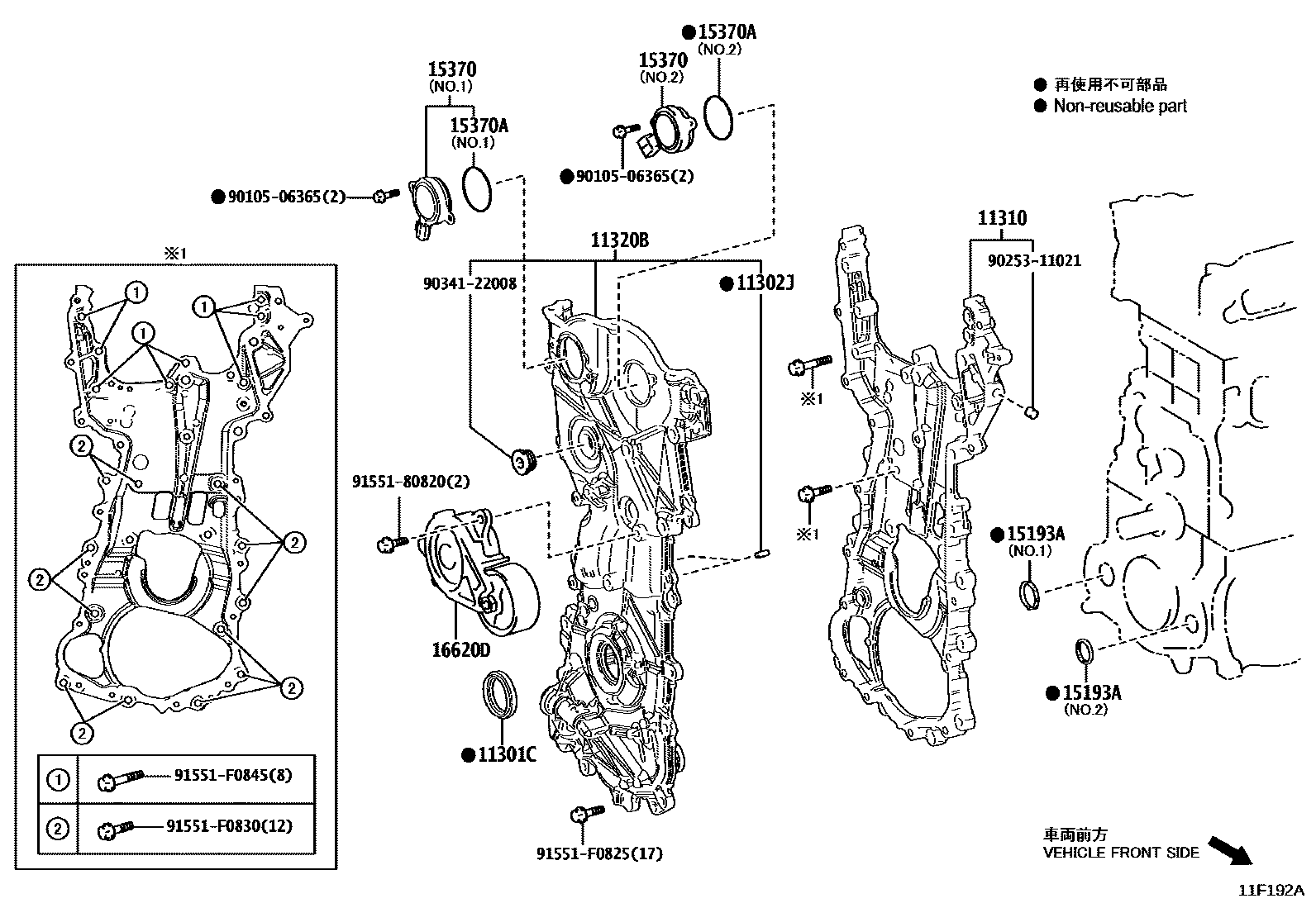

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F192A
Timing Gear Cover & Rear End Plate — 11F192A (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T140 · 11310-37011 · 11310-37040 · 11310-37090
11302AOil seal (for timing chain or timing belt cover)90311-38096 · 90311-T0048
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Timing chain cover assembly11310-15010 · 11310-24010
11320BNo. 2 timing chain cover assembly11320-15010 · 11320-24010
15193Aoil pump gasket15193-15010 · 15197-15040
15370Camshaft timing oil control solenoid valve assembly15370-25020 · 15370-36010
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-50003
16620DPoly V-belt tensioner assembly16620-24010 · 16620-24030
