Toyota COROLLA Heating & Air Conditioning - Compressor — Figure 8719

Toyota COROLLA EPC diagram 8719, Heating & Air Conditioning - Compressor, with 4 images and 2 PNC and OE references.

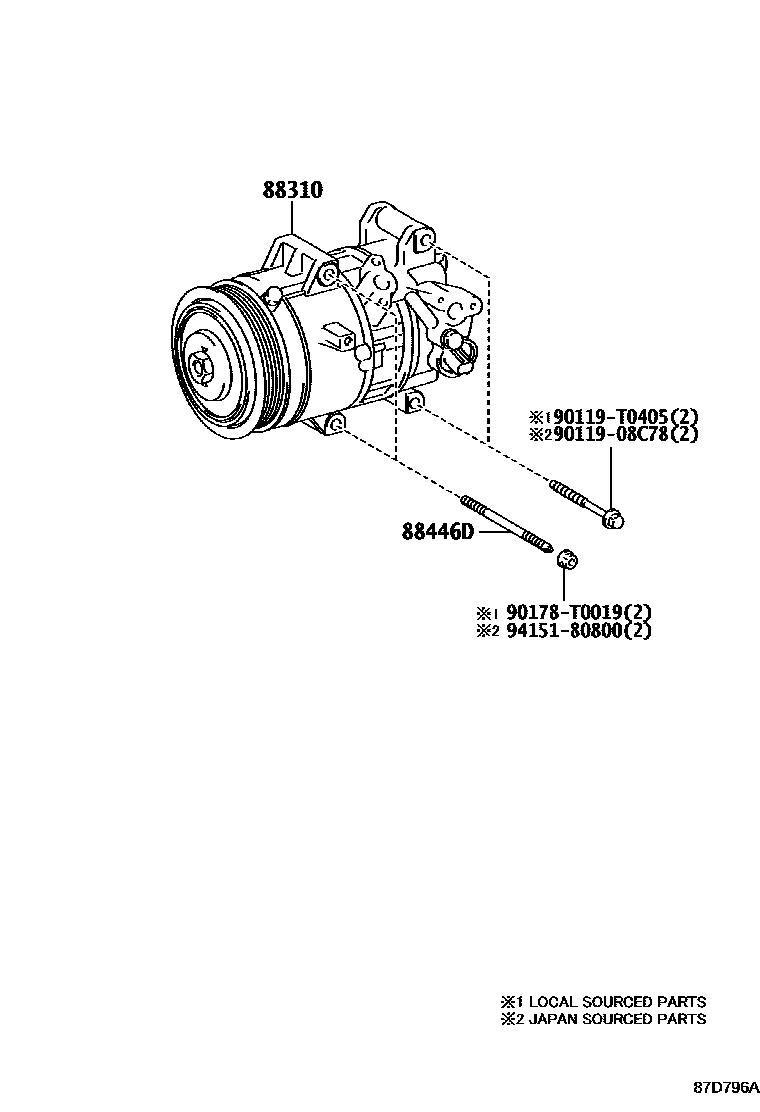

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 87D796A
Heating & Air Conditioning - Compressor — 87D796A (201310 – 999999)

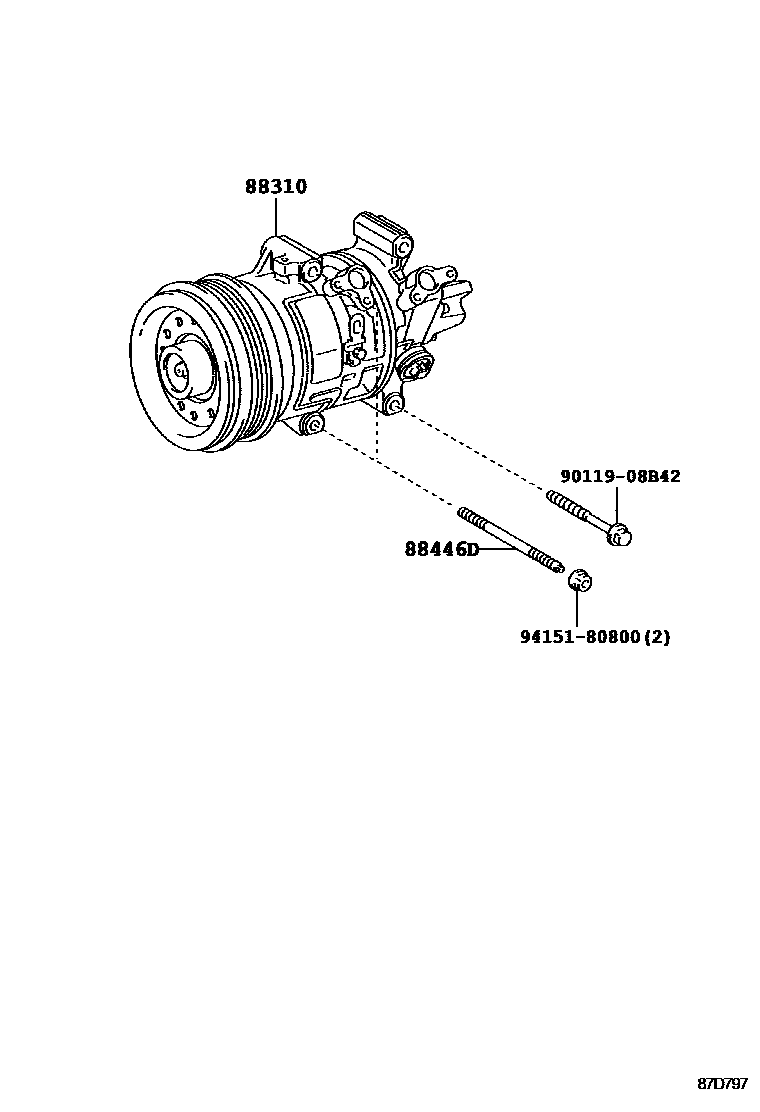

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 87D797
Heating & Air Conditioning - Compressor — 87D797 (201310 – 999999)

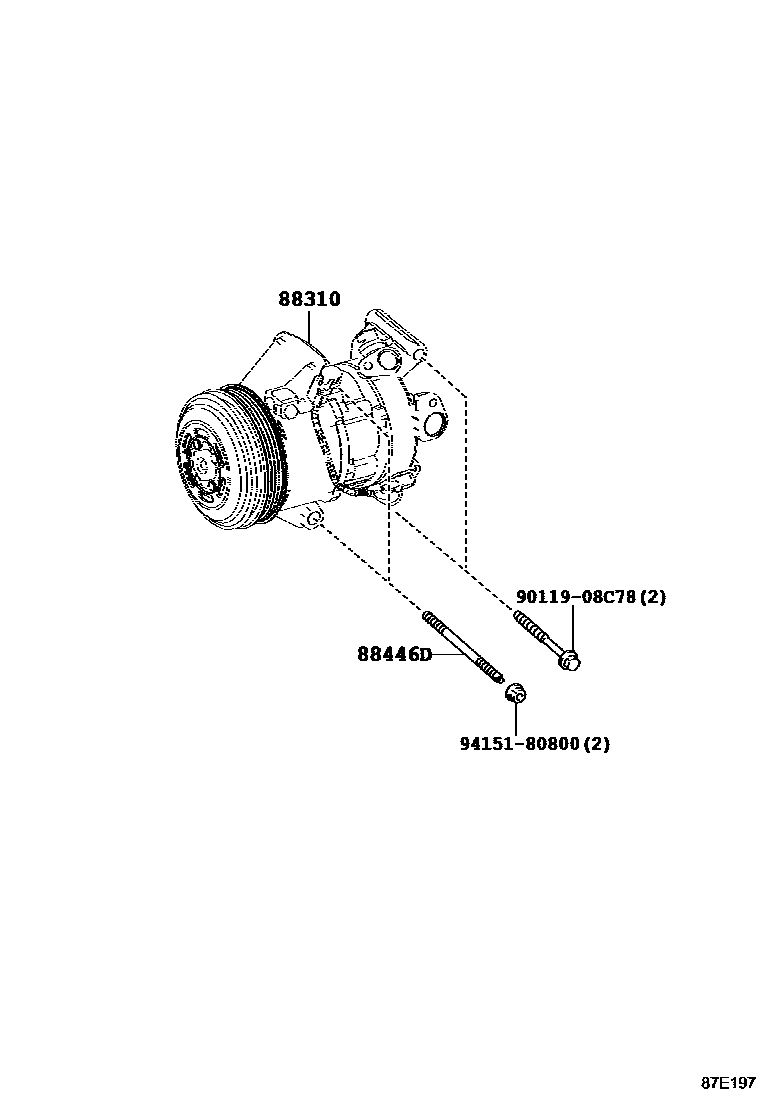

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 87E197
Heating & Air Conditioning - Compressor — 87E197 (201405 – 999999)

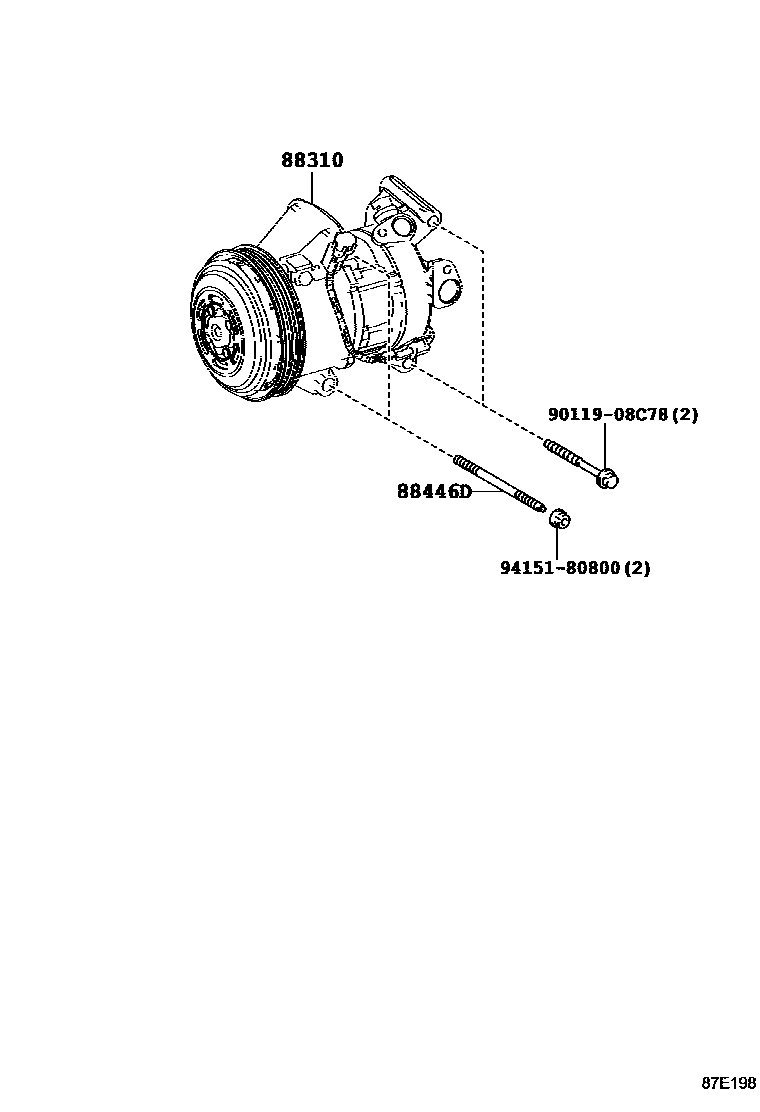

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 87E198
Heating & Air Conditioning - Compressor — 87E198 (201407 – 999999)

PNC and OE references

PNCPart nameOE numbers
88310Compressor assembly with pulley88310-02671 · 88310-02890 · 88310-02891 · 88310-02892 · 88310-02A00 · 88310-02A01 · 88310-02A02 · 88310-02A10 · 88310-02A11 · 88310-02A12 · 88310-02A30 · 88310-02A40 · 88310-02A41 · 88310-02A42 · 88310-12B50
88446Dcooler bolt88446-02090 · 88446-02100 · 88446-02110 · 88446-42030
