Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716

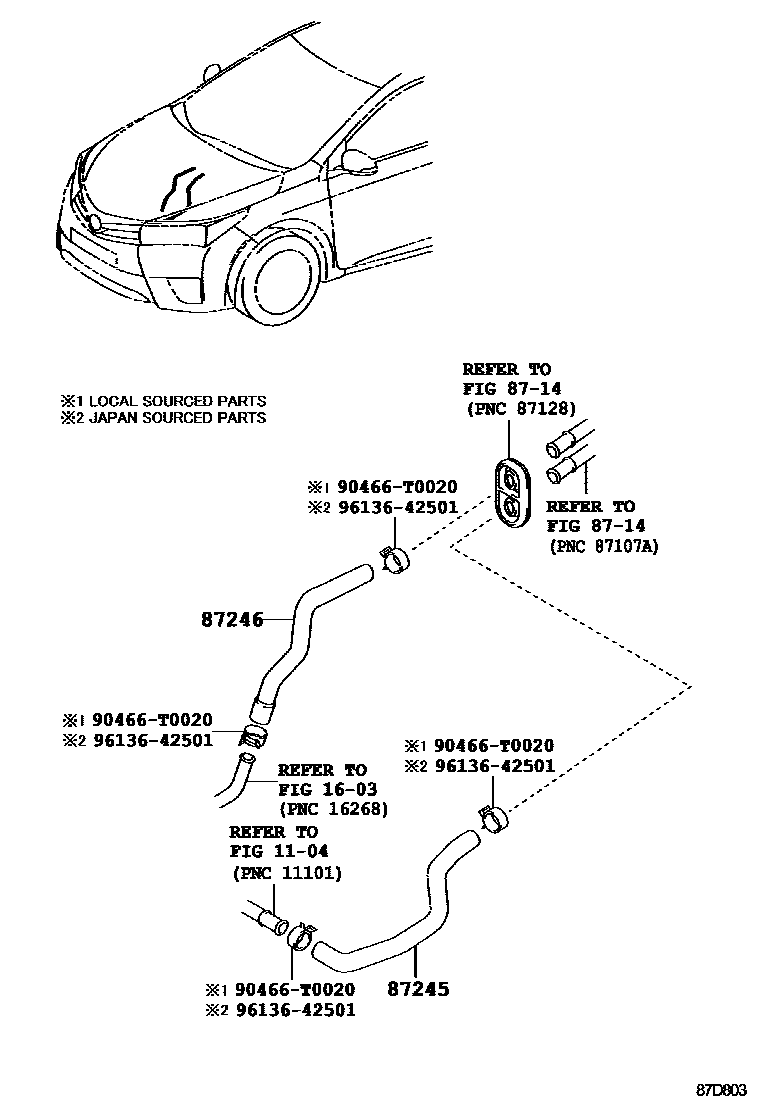

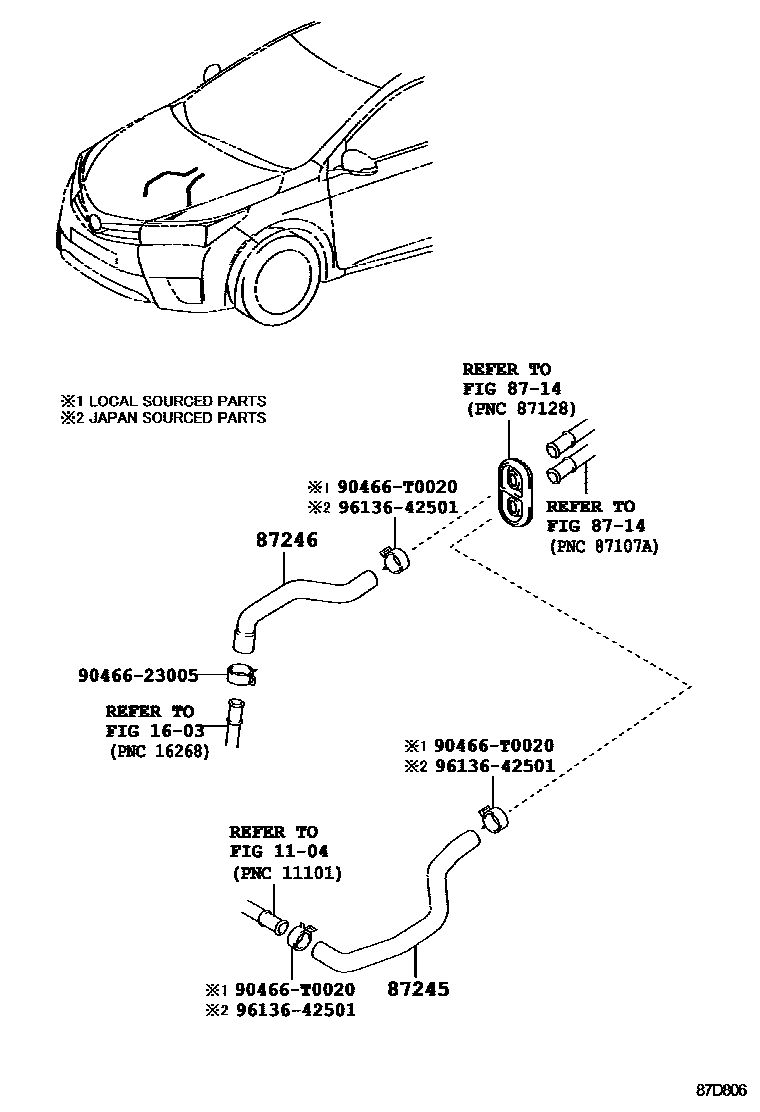

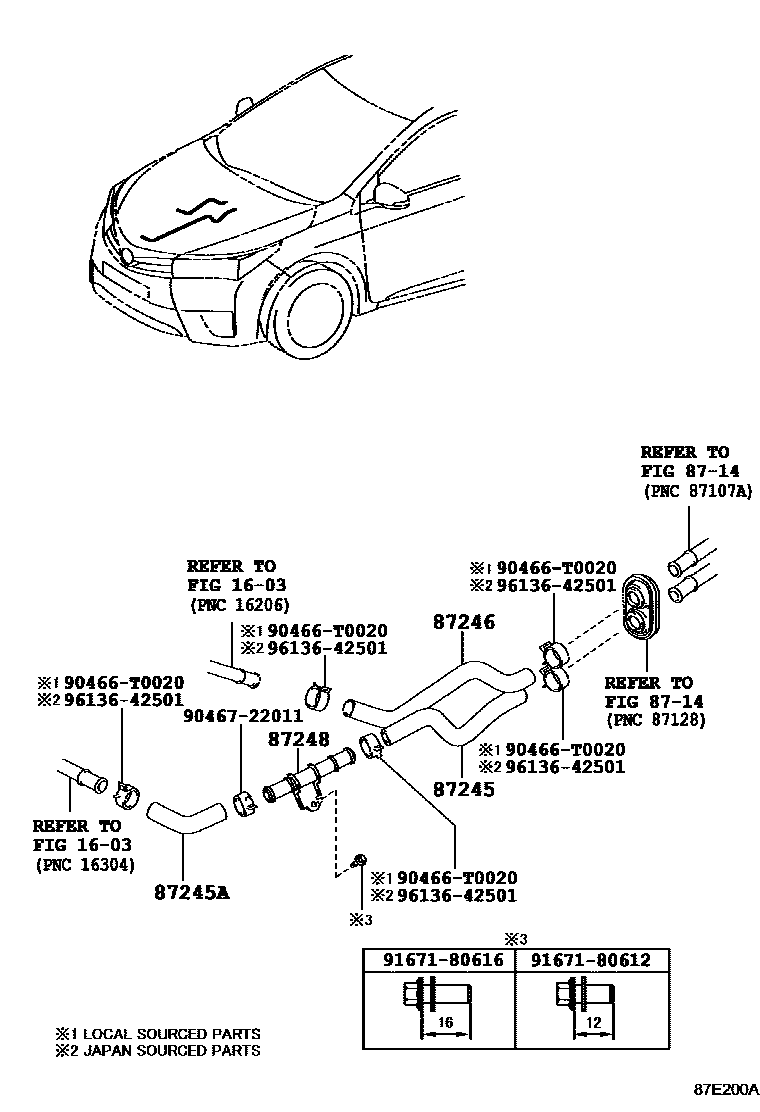

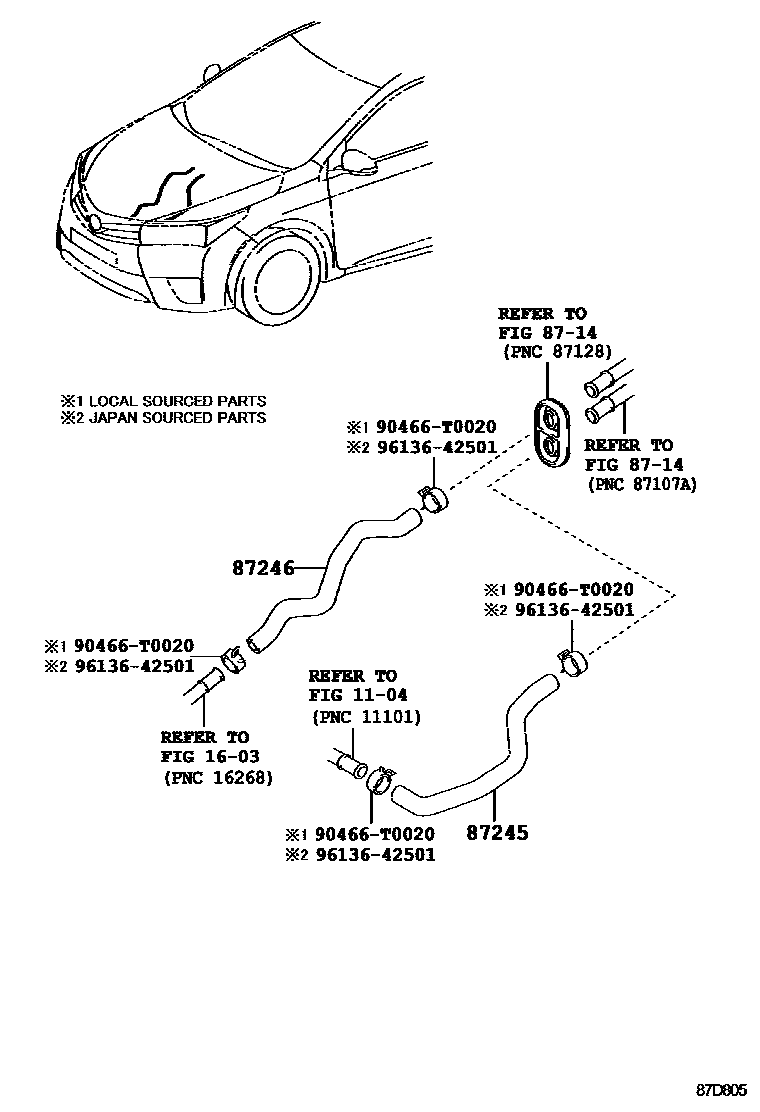

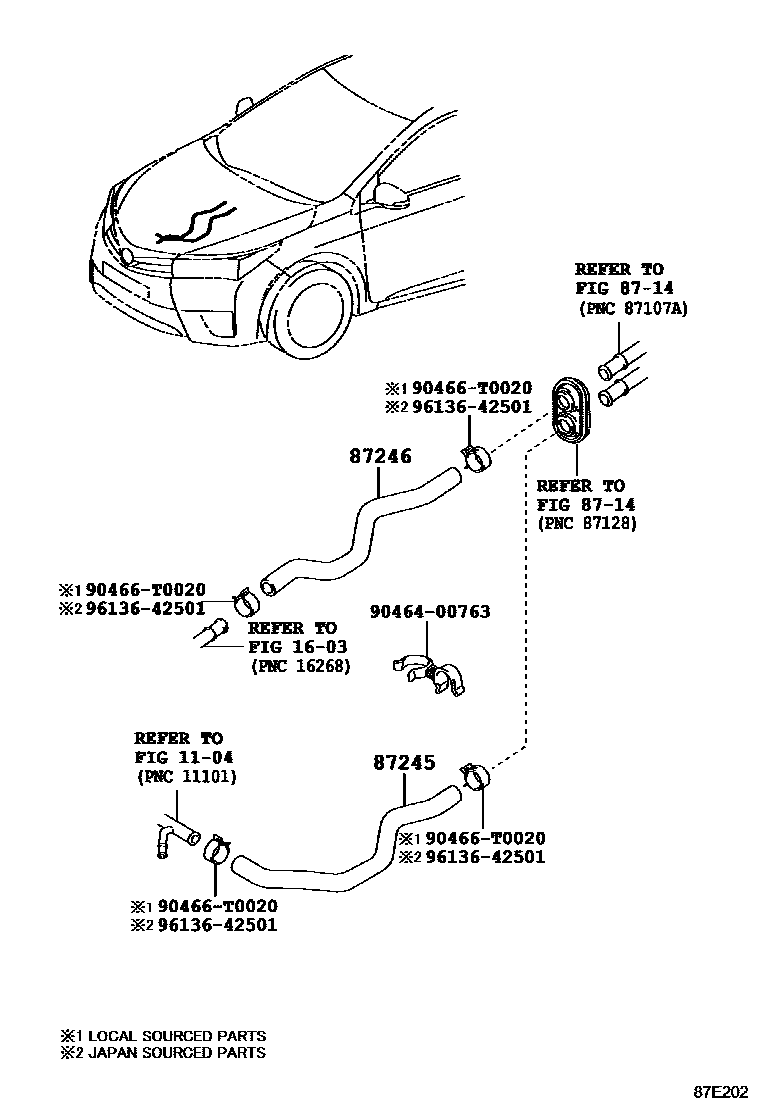

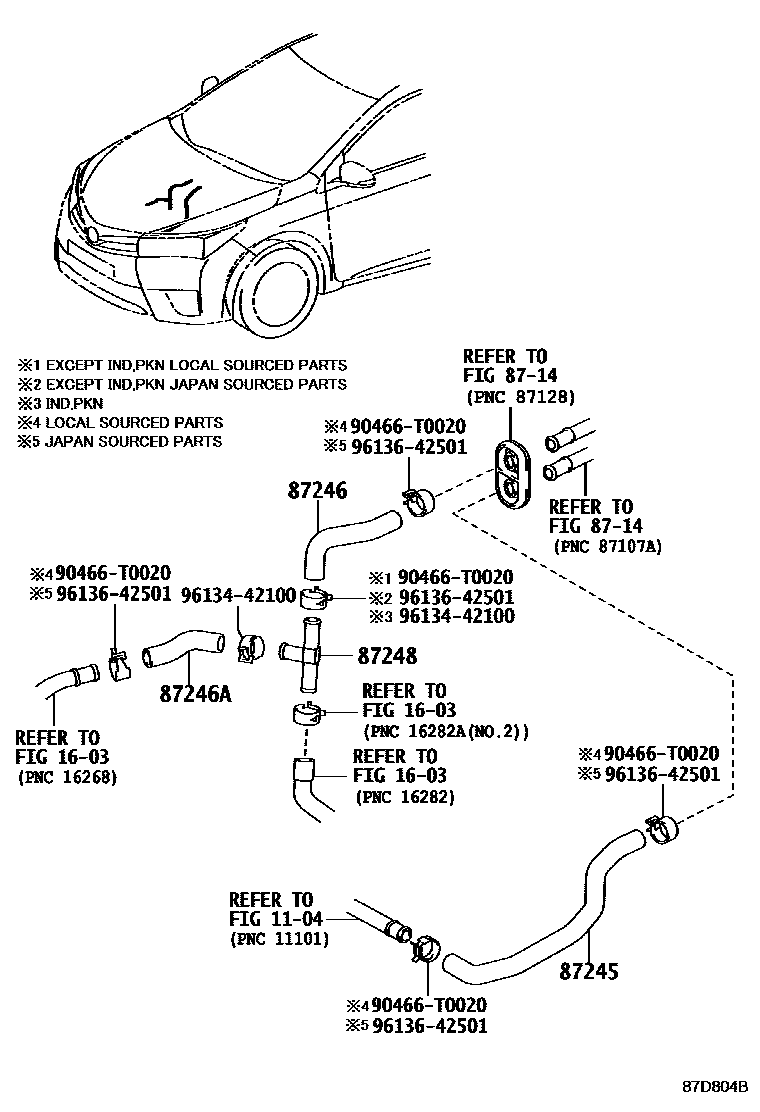

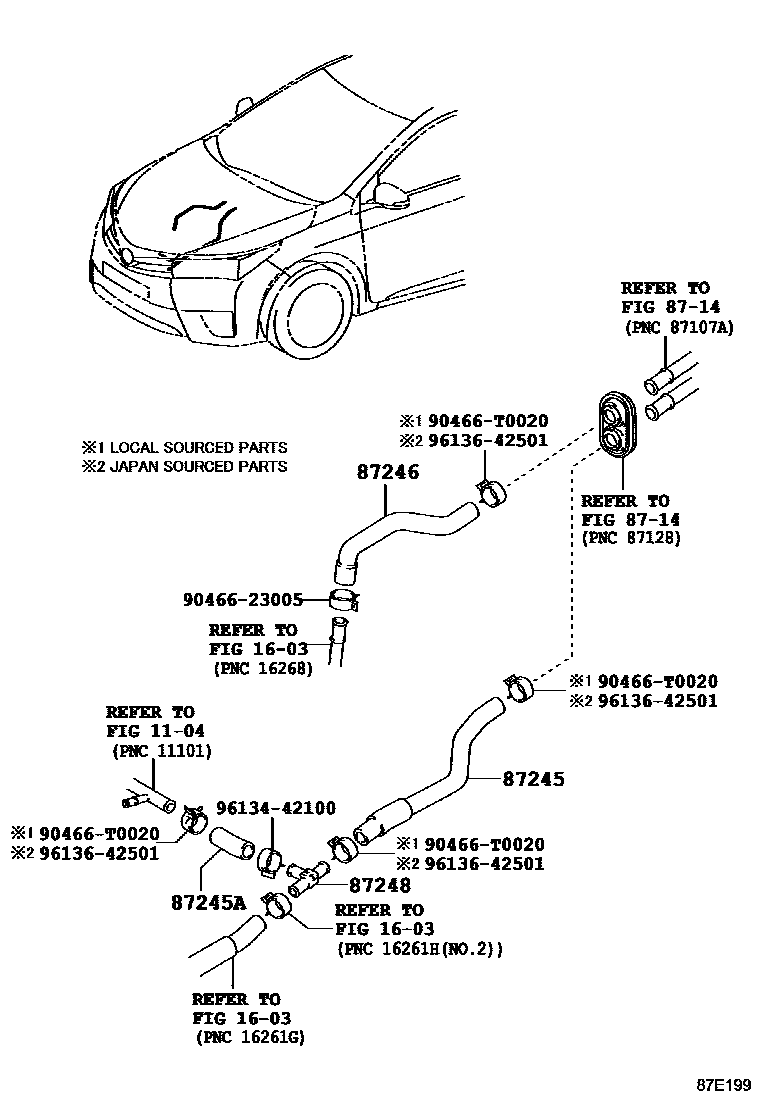

Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 7 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87245 | Heater water inlet hose | 87245-02D40 · 87245-02D80 · 87245-02F50 · 87245-02G70 · 87245-02J50 · 87245-02J70 · 87245-02J90 · 87245-02K10 · 87245-02L51 · 87245-02L91 · 87245-02P50 |
| 87245A | Heater water inlet hose A | 87245-02G90 · 87245-02L40 · 87245-02L80 |
| 87246 | Heater outlet hose | 87245-02D50 · 87245-02D90 · 87245-02F60 · 87245-02F80 · 87245-02G80 · 87245-02J60 · 87245-02J80 · 87245-02K00 · 87245-02K20 · 87245-02L71 · 87245-02M11 · 87245-02M30 · 87245-02N40 |
| 87246A | Heater outlet hose A | 87245-02L60 · 87245-02M00 · 87245-02M20 · 87245-02N30 |
| 87248 | Water pipe sub-assembly | 87248-02020 · 87248-12300 · 87248-12310 |
