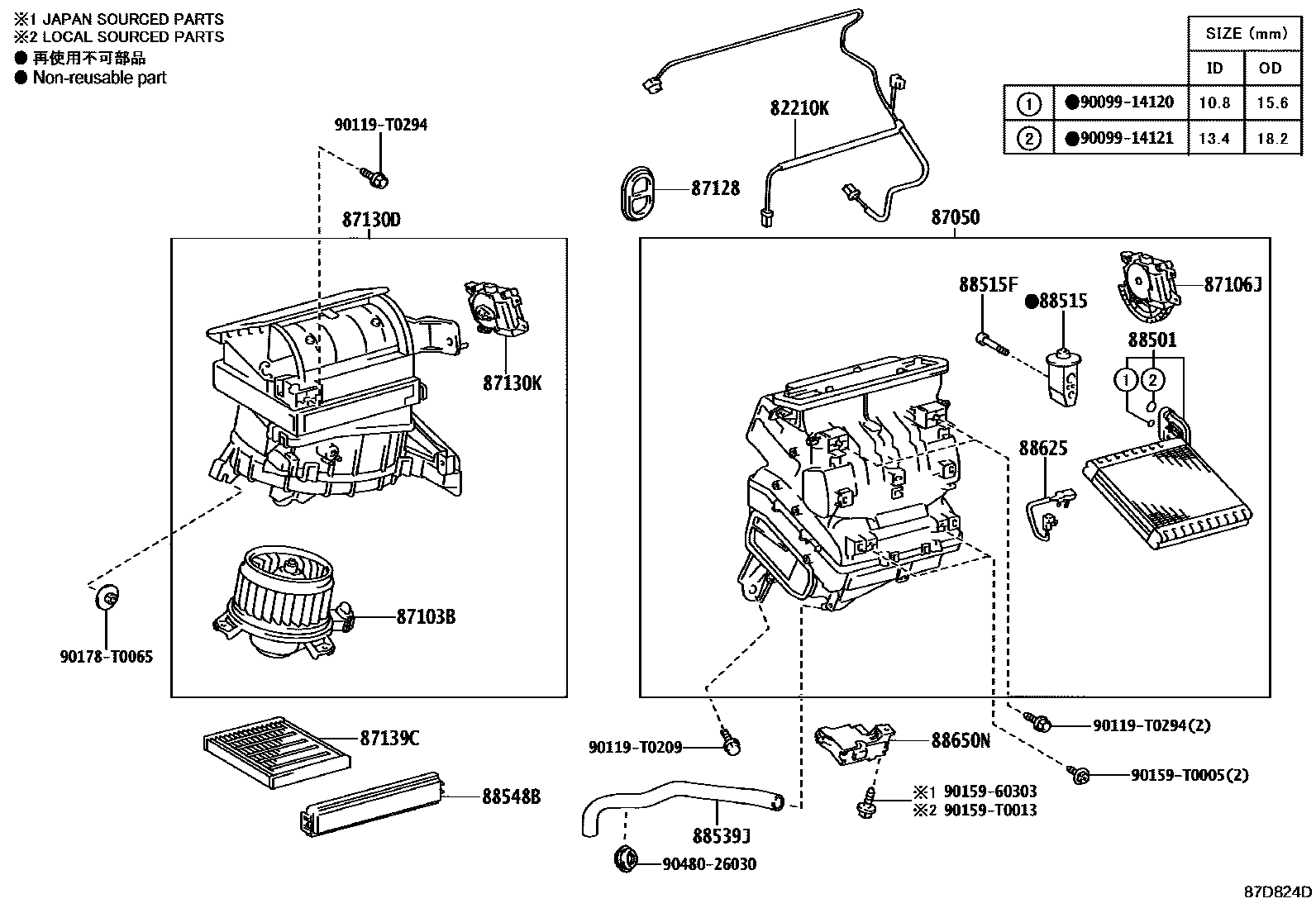

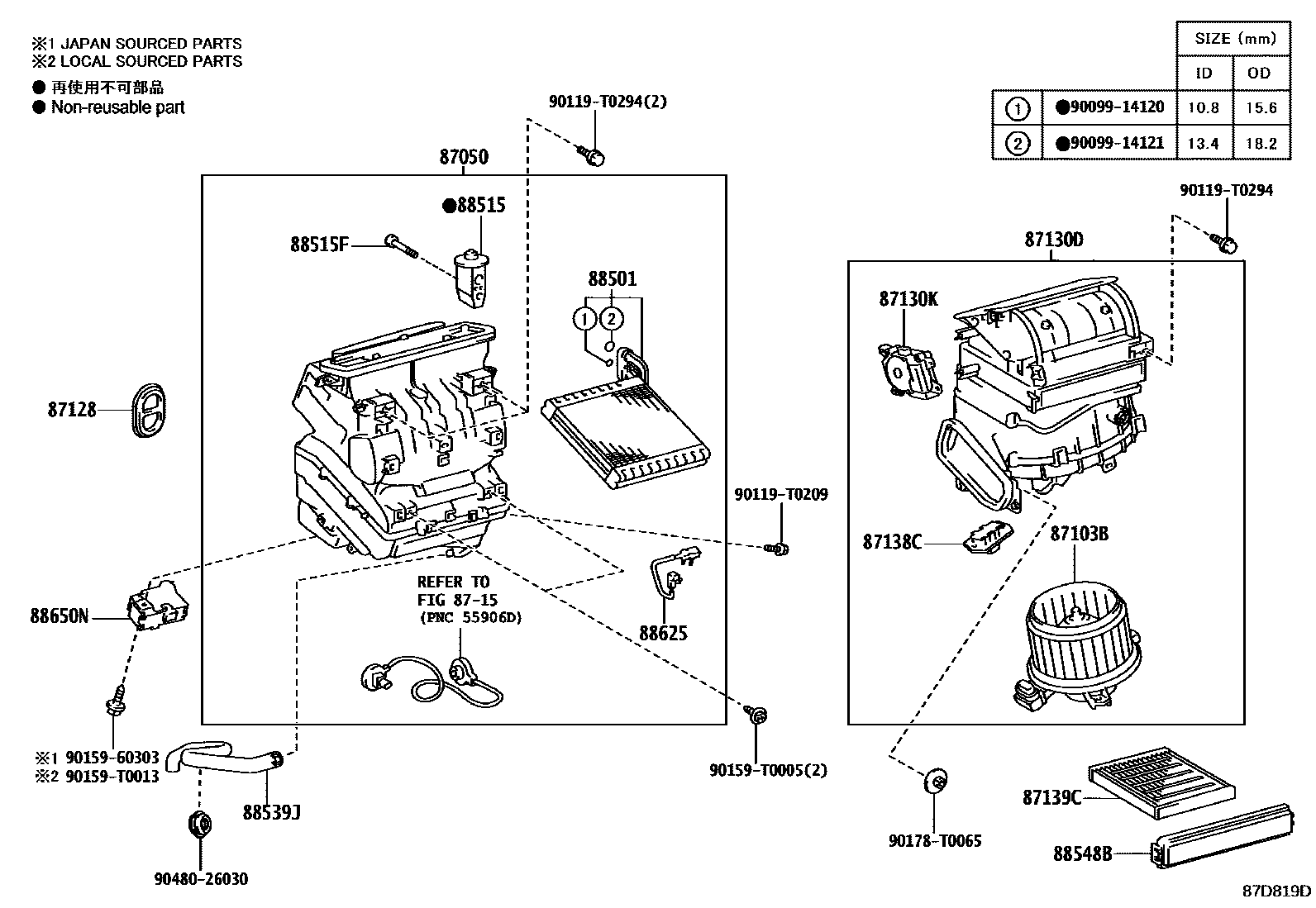

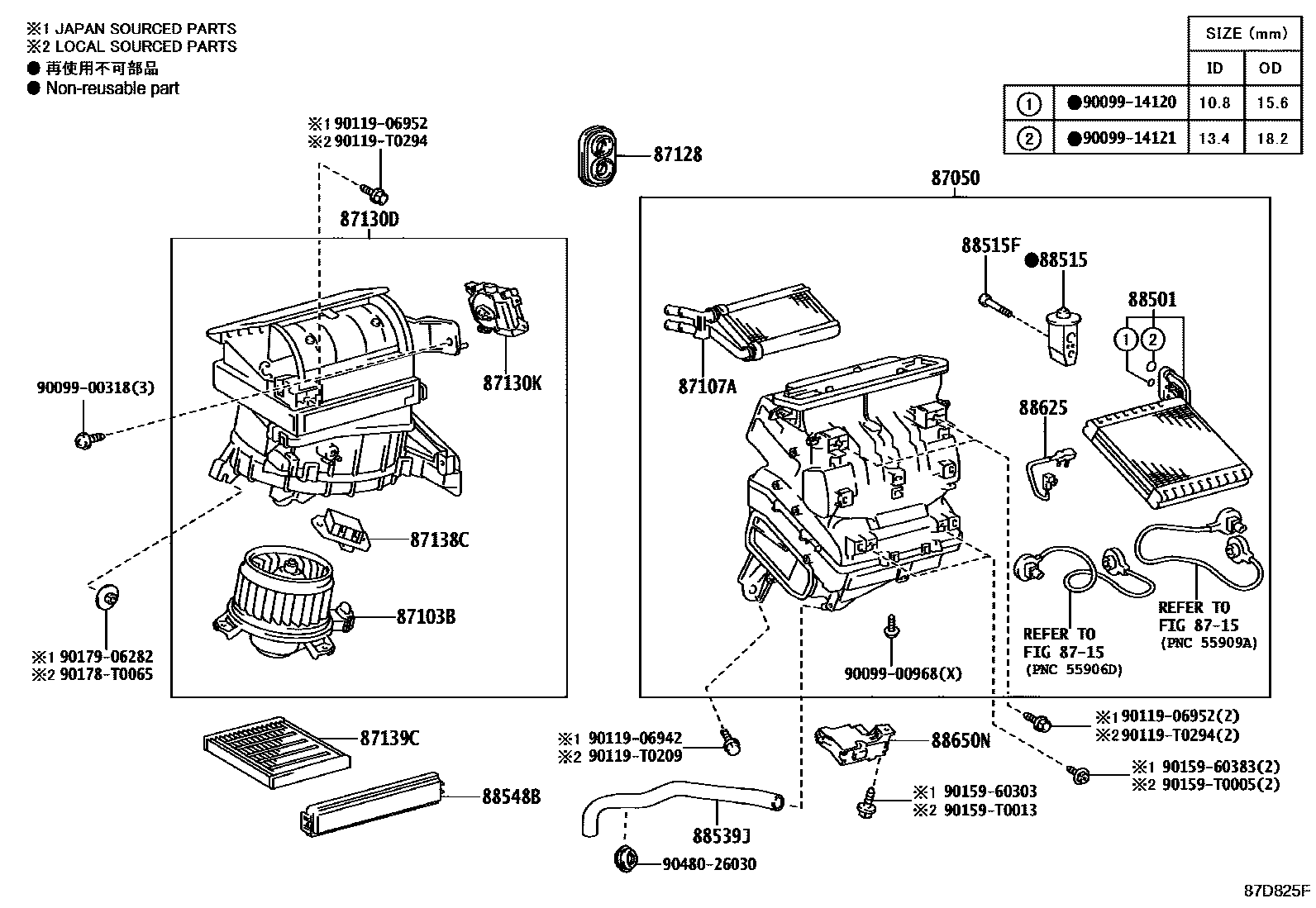

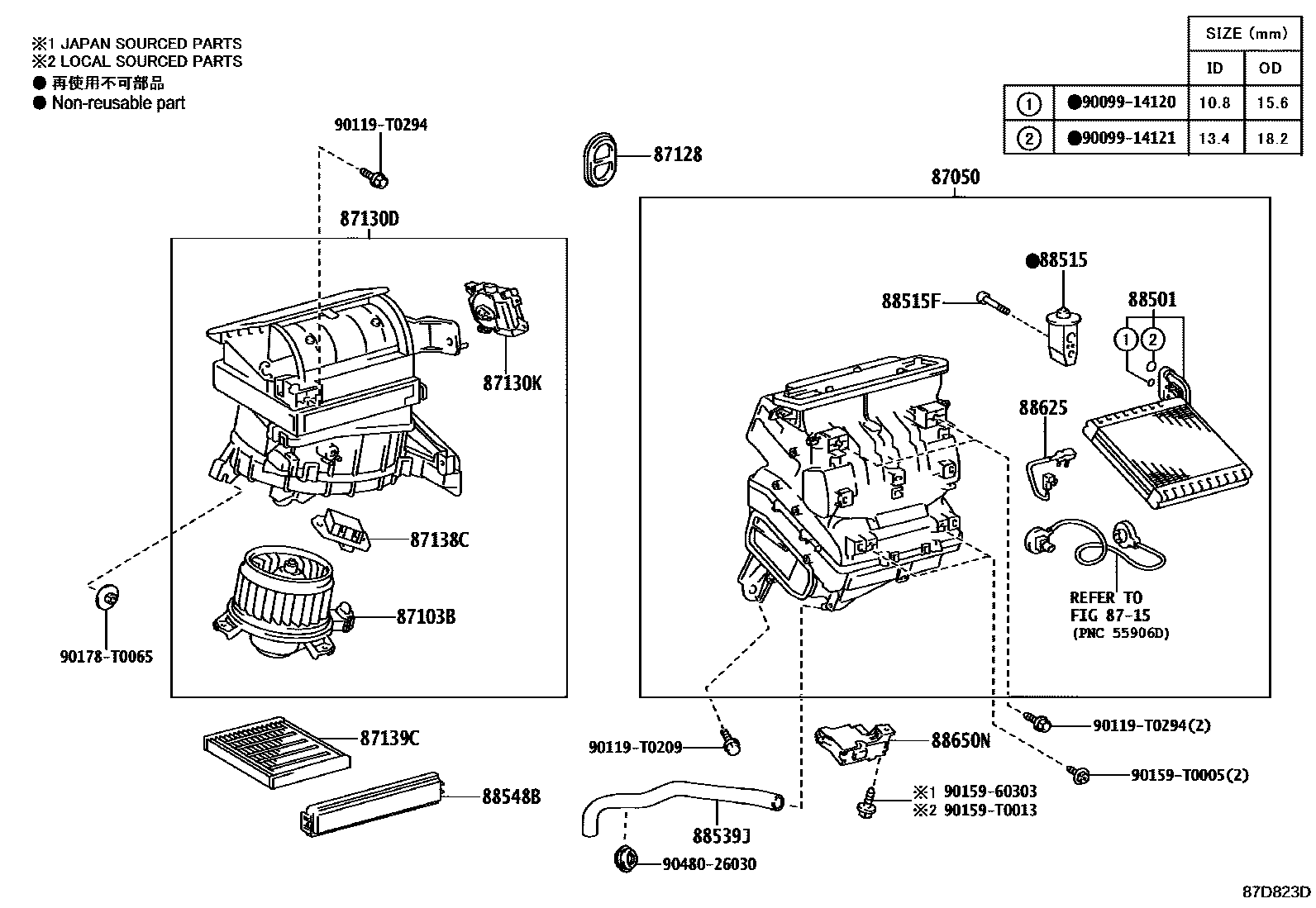

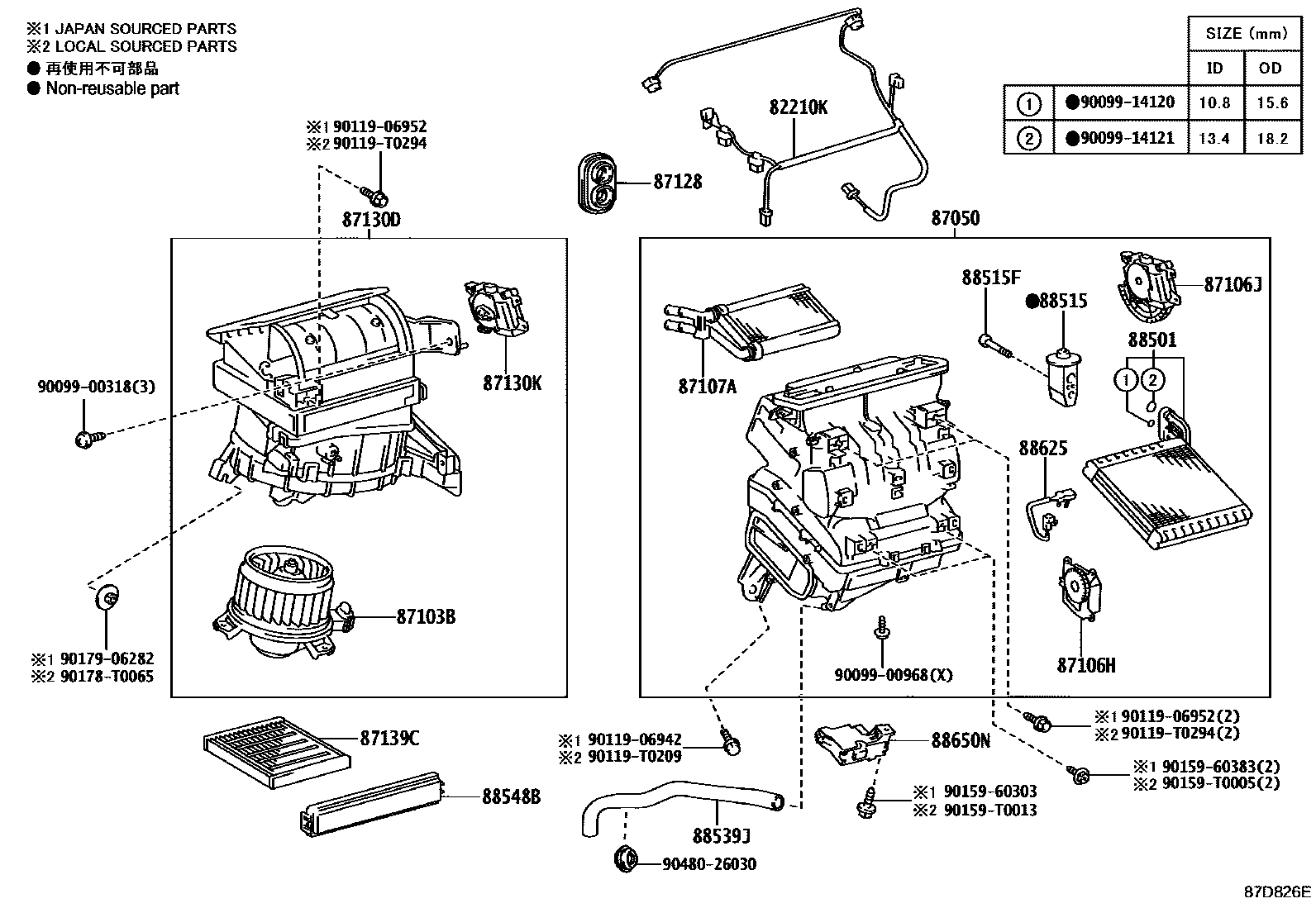

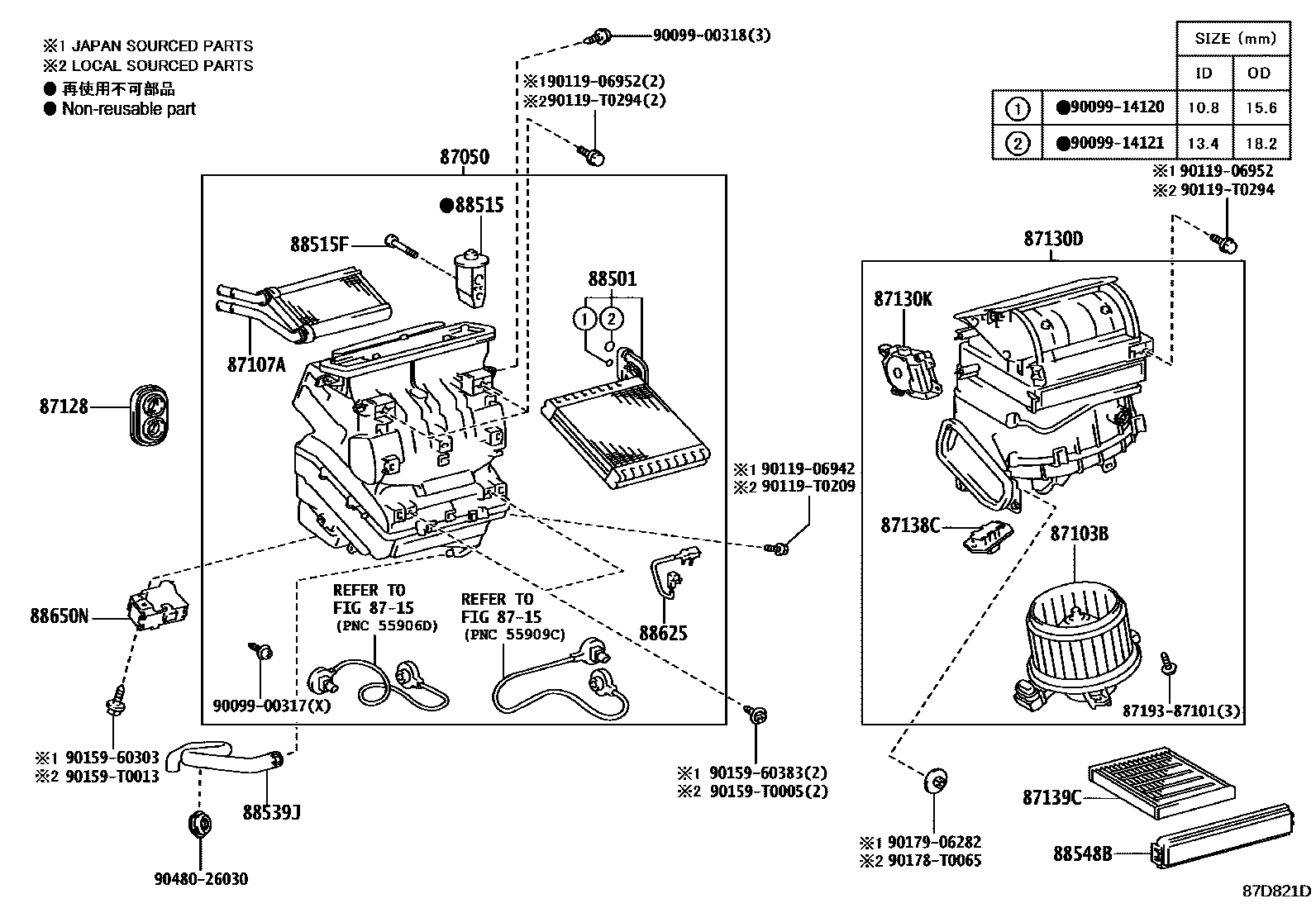

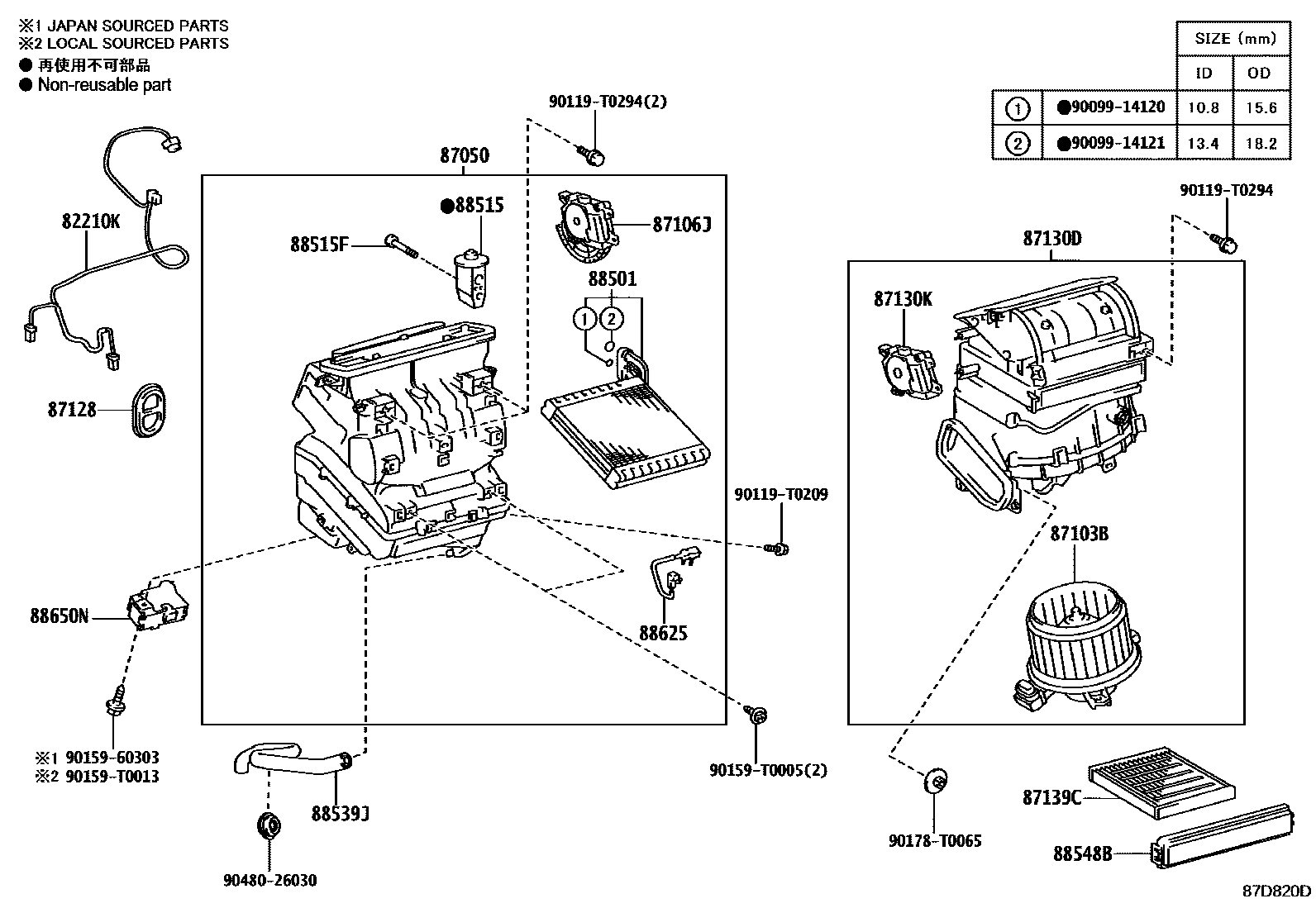

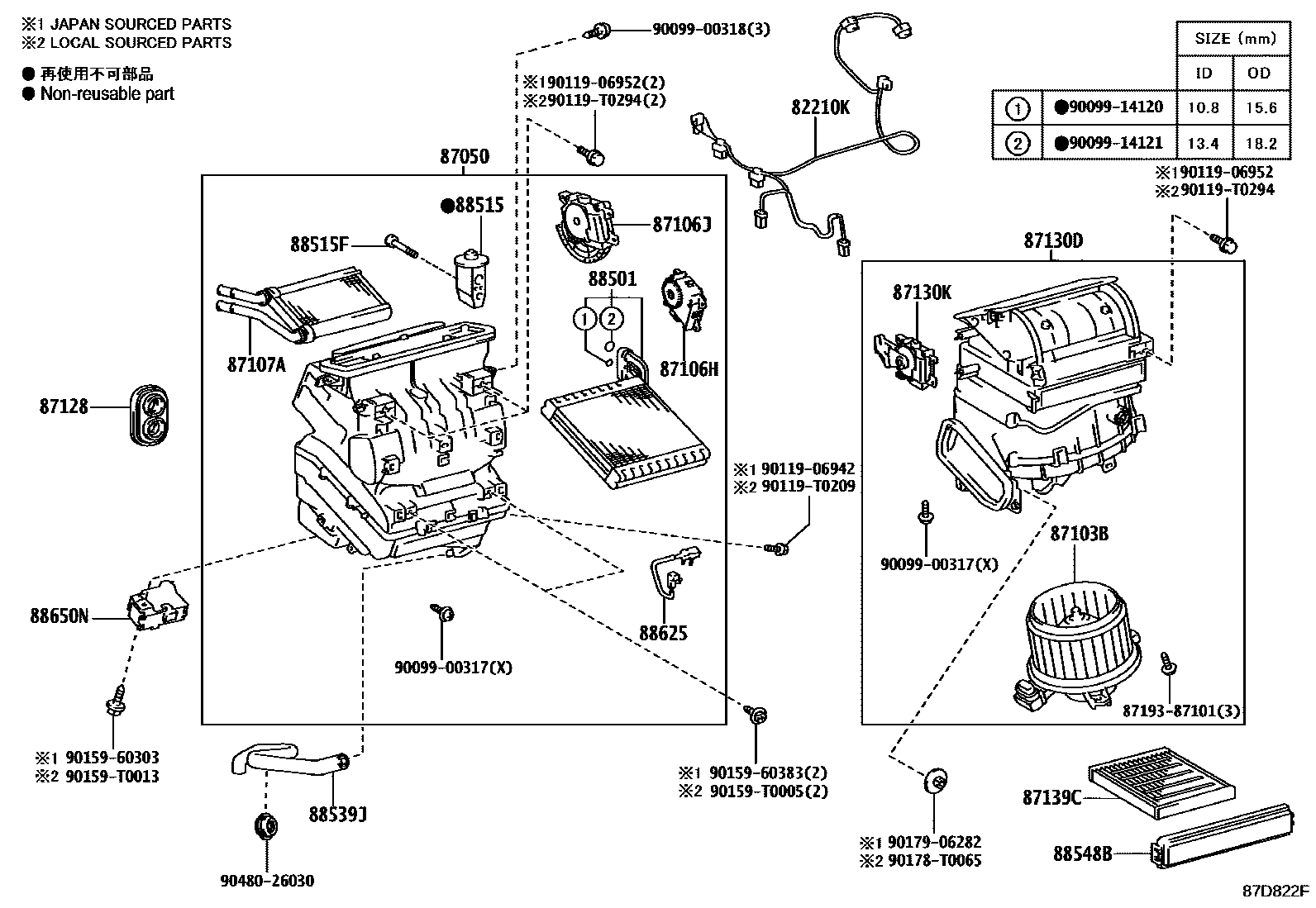

Toyota COROLLA 暖风和空调系统 - 冷却器组件 — Figure 8714
Toyota COROLLA EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 8 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82210K | Air conditioning wiring harness assembly | 82212-02070 · 82212-02080 · 82212-02100 · 82212-02110 · 82212-02140 |
| 87050 | Air conditioning radiator assembly | 87050-02D20 · 87050-02E80 · 87050-02E90 · 87050-02F00 · 87050-02F10 · 87050-02F30 · 87050-02G20 · 87050-02G30 · 87050-02G40 · 87050-02G60 · 87050-02J20 · 87050-02N60 · 87050-02N70 · 87050-02Q80 · 87050-02Q90 · 87050-02V50 |
| 87103B | Blower motor sub-assembly with fan | 87103-02261 · 87103-02271 · 87103-02341 · 87103-02351 · 87103-02360 · 87103-02380 · 87103-02390 · 87103-02411 · 87103-02421 · 87103-02431 · 87103-02441 · 87103-02451 · 87103-02510 · 87103-02550 · 87103-02560 · 87103-0K200 · 87103-0K210 |
| 87106H | Damper servo mechanism sub-assembly (for air mixing) | 87106-02490 · 87106-02550 · 87106-02650 · 87106-0K100 |
| 87106J | Damper servo mechanism sub-assembly (for mode) | 87106-02500 · 87106-02560 · 87106-02640 · 87106-0K070 |
| 87107A | Heater radiator device sub-assembly | 87107-02290 · 87107-02300 · 87107-0K040 · 87107-0K070 · 87107-26010 |
| 87128 | heater seal | 87128-02050 · 87128-02060 · 87128-02070 · 87128-02080 · 87128-02090 |
| 87130D | Blower assembly | 87130-02530 · 87130-02540 · 87130-02550 · 87130-02560 · 87130-02570 · 87130-02580 · 87130-02600 · 87130-02610 · 87130-02620 · 87130-02680 · 87130-02690 · 87130-02770 · 87130-02780 · 87130-02790 · 87130-02810 · 87130-02820 · 87130-02A60 |
| 87130K | No. 1 blower damper servo mechanism sub-assembly | 87106-02230 · 87106-02240 · 87106-02510 · 87106-02520 · 87106-02570 · 87106-02580 · 87106-02590 · 87106-02660 · 87106-0K040 · 87106-0K060 · 87106-42110 |
| 87138C | Blower resistor | 87138-0K090 · 87138-0K110 · 87138-71010 |
| 87139C | air purification filter | 87139-02060 · 87139-02130 · 87139-02140 · 87139-06070 · 87139-06080 · 87139-50100 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-02280 · 88501-02320 · 88501-02330 · 88501-0K090 · 88501-0K091 · 88501-0K160 · 88501-0K310 |
| 88515 | Cooler expansion valve | 88515-02460 · 88515-02570 · 88515-02580 · 88515-02610 · 88515-0D170 |
| 88515F | Bolt (for cooler expansion valve) | 90099-04542 · 90099-04597 |
| 88539J | Cooler drain hose | 88539-02300 · 88539-02310 · 88539-02320 · 88539-02330 · 88539-02340 |
| 88548B | air filter housing | 88548-02150 · 88548-02160 · 88548-0K010 · 88548-0K020 · 88548-0K030 |
| 88625 | Cooler No. 1 Thermistor | 88620-02100 · 88620-02110 |
| 88650N | Air conditioning amplifier assembly | 88650-02C10 · 88650-02C11 · 88650-02C20 · 88650-02C21 · 88650-02C30 · 88650-02C31 · 88650-02C40 · 88650-02C41 · 88650-02C50 · 88650-02C51 · 88650-02C60 · 88650-02C61 · 88650-02C90 · 88650-02C91 · 88650-02D60 · 88650-02F90 · 88650-02G00 · 88650-02G10 · 88650-02G20 · 88650-02G30 · 88650-02G80 · 88650-02G90 · 88650-02J00 · 88650-02J10 · 88650-02J20 · 88650-02J30 · 88650-02J40 · 88650-02L10 · 88650-02L20 |
