Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 4 images and 9 PNC and OE references.

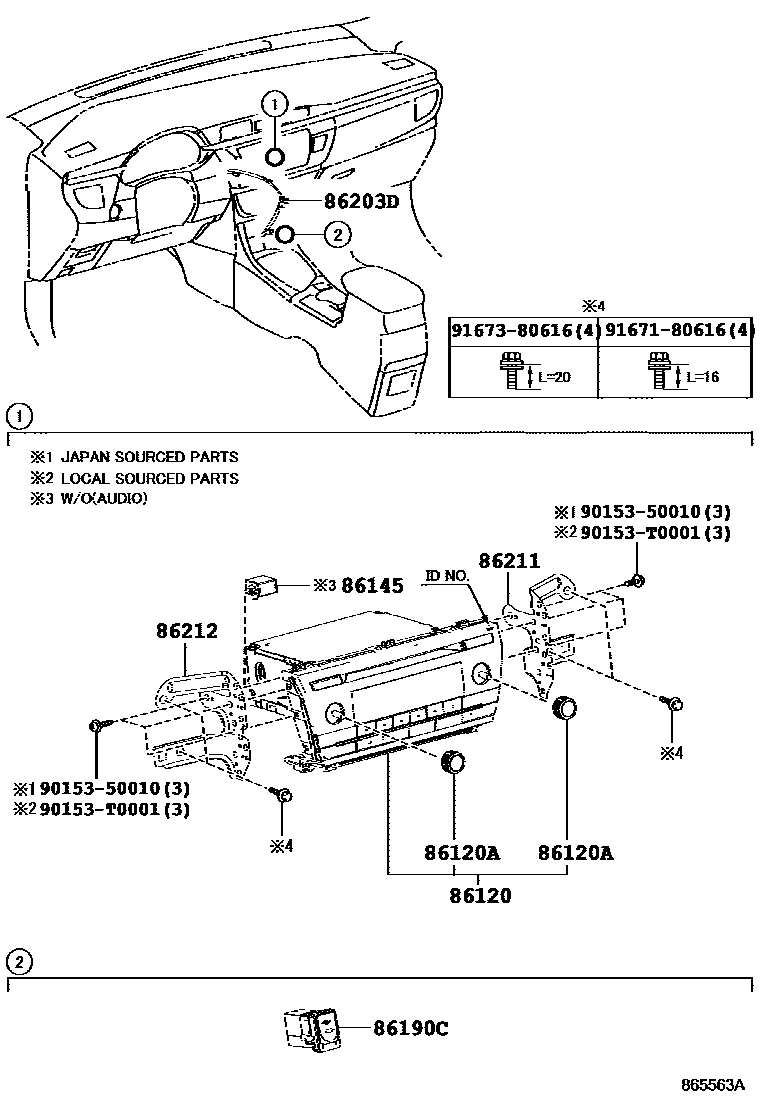

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865563A
收音机、放大器和冷凝器 — 865563A (201310 – 201709)

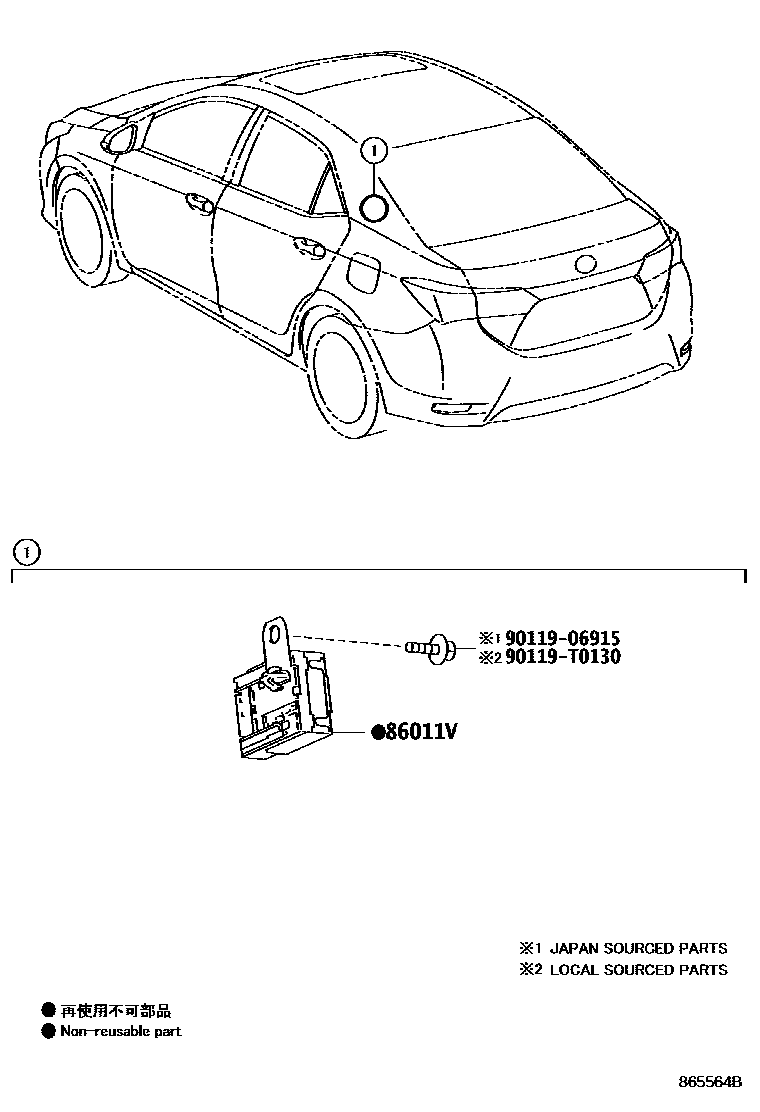

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865564B
收音机、放大器和冷凝器 — 865564B (201310 – 999999)
Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865565
收音机、放大器和冷凝器 — 865565 (201310 – 999999)

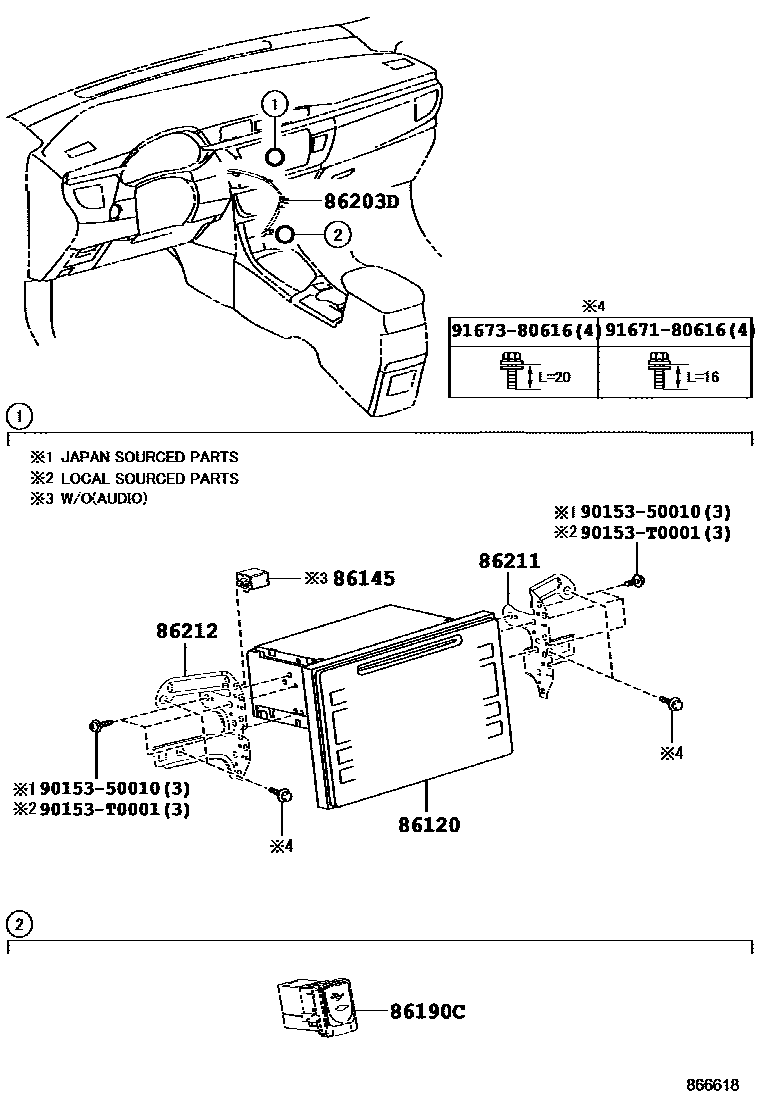

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 866618
收音机、放大器和冷凝器 — 866618 (201610 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Vradio settings phase modulator90980-04204
86120Radio assembly86120-02C60 · 86120-02C70 · 86120-02G30 · 86120-02G40 · 86120-02G50 · 86120-02G60 · 86120-02G70 · 86120-02J70 · 86120-02K20 · 86120-02K21 · 86120-02K30 · 86120-02K40 · 86120-02K41 · 86120-02K50 · 86120-02K51 · 86120-02K52 · 86120-02K60 · 86120-02K70 · 86120-02K90
86120ARadio switch knob90010-24172 · 90011-25217 · 90011-25227
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 186190-0K030 · 86190-52060
86203DStereo Part 1 Wire Harness86203-12490 · 86203-12510
86211No. 1 radio bracket86211-02330 · 86211-02340 · 86211-02350 · 86211-02370 · 86211-02460 · 86211-02480 · 86211-02490 · 86211-02500
86212No. 2 radio bracket86212-02320 · 86212-02330 · 86212-02340 · 86212-02360 · 86212-02460 · 86212-02480 · 86212-02490 · 86212-02500
86723CMobile phone wiring harness86723-75010
