Toyota COROLLA 电子燃油喷射系统 — Figure 8404

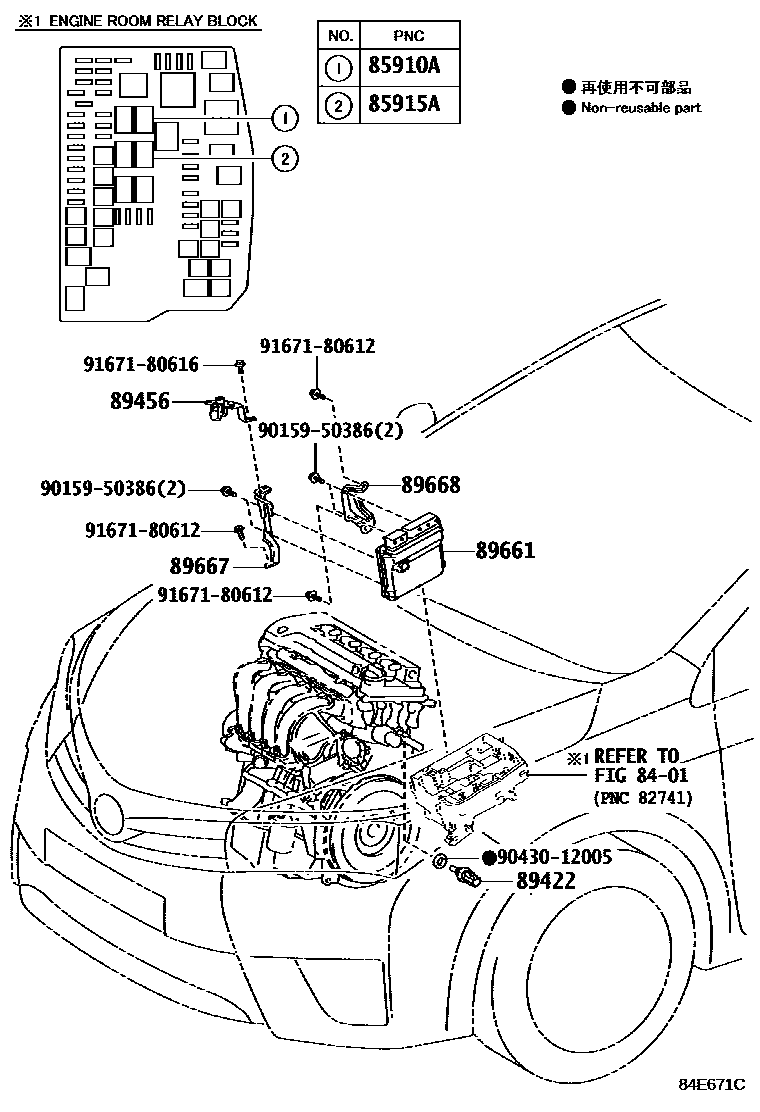

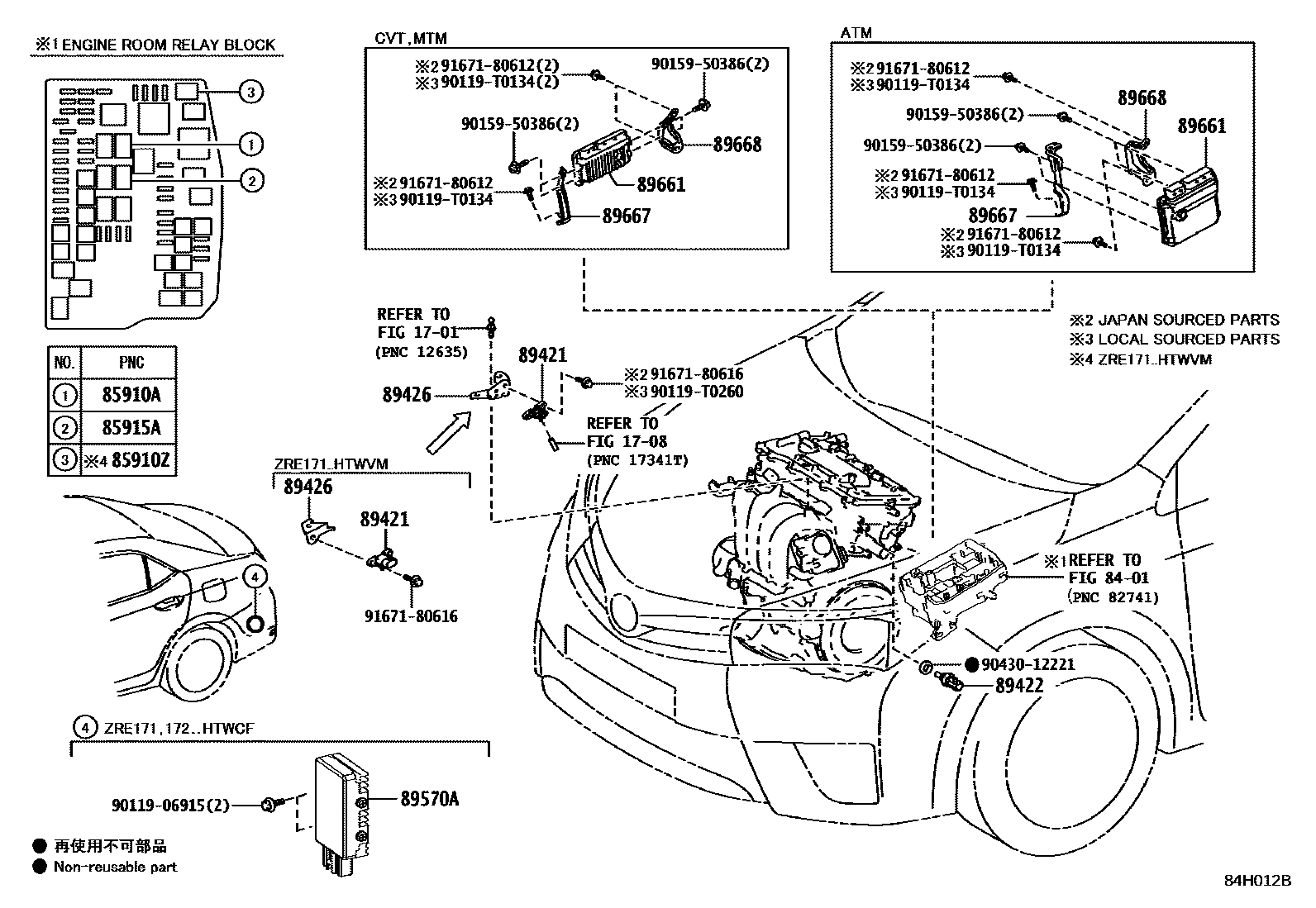

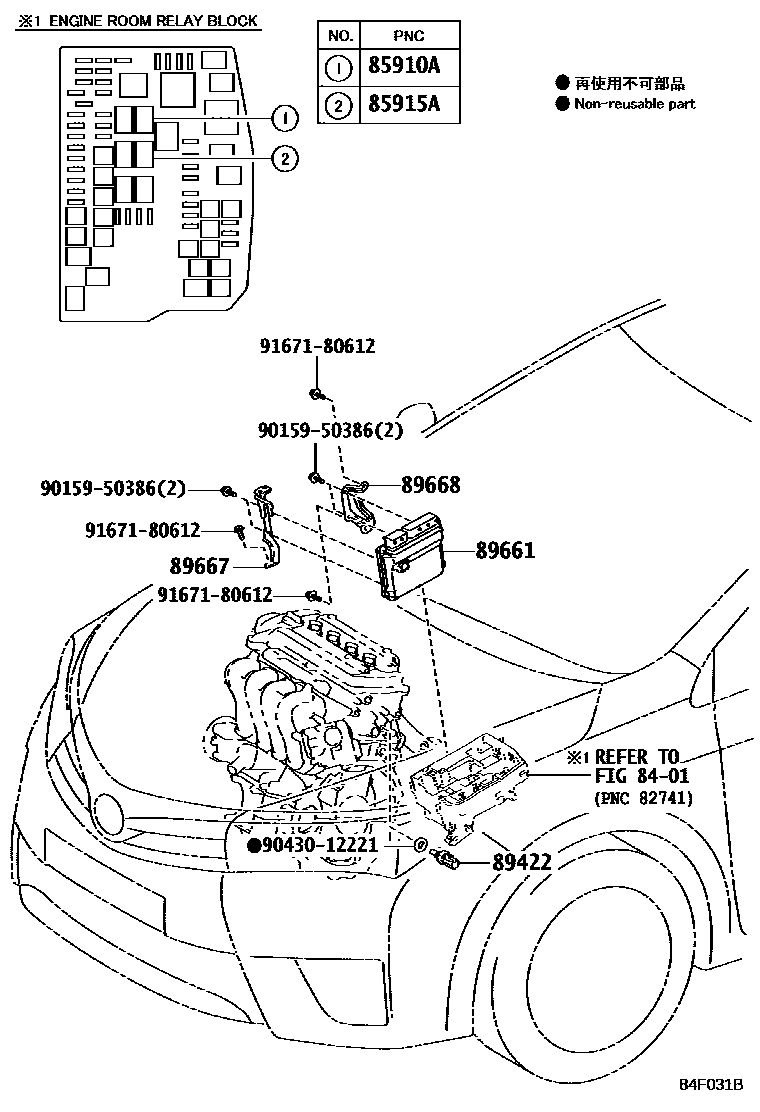

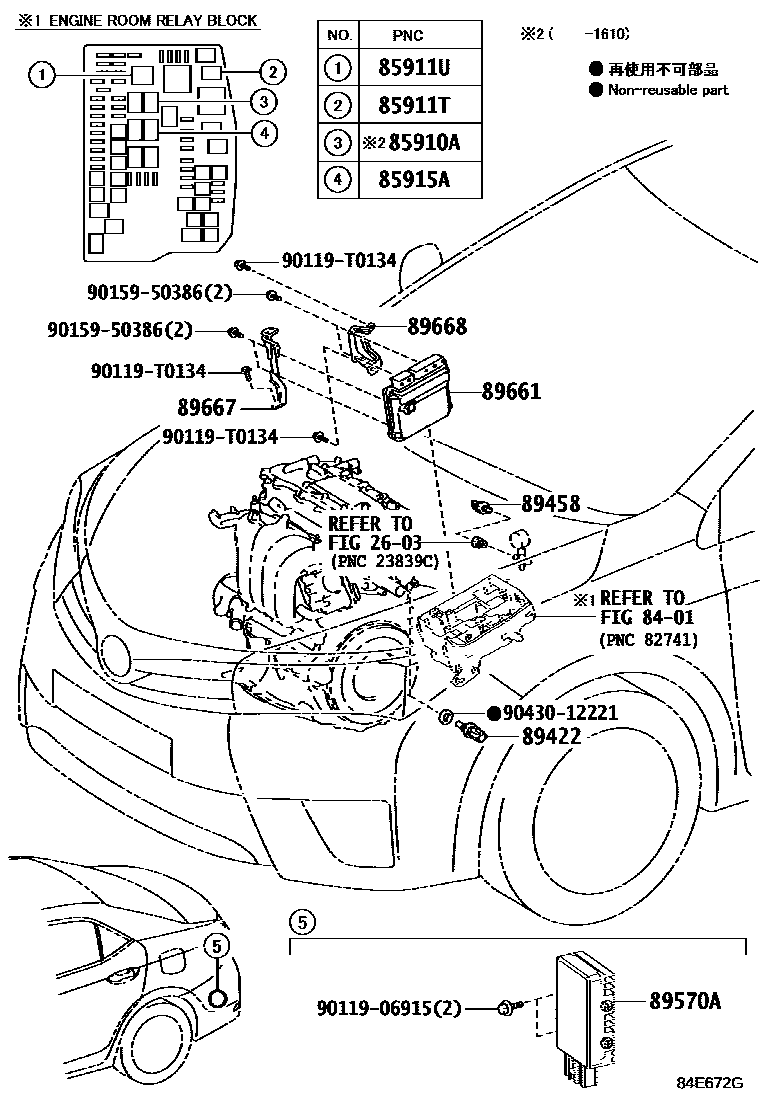

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02027 · 90987-T2001 |
| 85910Z | Injection relay (for EFI) | 90987-T2001 |
| 85911T | Circuit Breaking Relay No. 2 | 90987-T2001 |
| 85911U | CNG main relay | 90987-T2002 |
| 85915A | main relay | 90987-02027 · 90987-T2001 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89426 | Vacuum sensor holder | 89426-12270 · 89426-28080 |
| 89456 | variable resistor | 89450-12050 |
| 89458 | fuel pressure sensor | 89458-12030 |
| 89570A | Fuel pump control ECU assembly | 89570-12390 |
| 89661 | Engine control ECU | 89661-0Z710 · 89661-0ZE40 · 89661-0ZE50 · 89661-0ZE60 · 89661-0ZE61 · 89661-0ZE70 · 89661-0ZE80 · 89661-0ZE90 · 89661-0ZF10 · 89661-0ZF20 · 89661-0ZF30 · 89661-0ZF50 · 89661-0ZF60 · 89661-0ZF70 · 89661-0ZF80 · 89661-0ZG00 · 89661-0ZG10 · 89661-0ZG20 · 89661-0ZJ60 · 89661-0ZJ70 · 89661-0ZL30 · 89661-0ZL40 · 89661-0ZP20 · 89661-0ZP30 · 89661-0ZP40 · 89661-0ZP50 · 89661-0ZP70 · 89661-0ZS20 · 89661-0ZS30 · 89661-0ZS40 · 89661-0ZS50 · 89661-0ZS60 · 89661-0ZS70 · 89661-0ZS80 · 89661-0ZS90 · 89661-0ZT00 · 89661-0ZT10 · 89661-0ZT20 · 89661-0ZT30 · 89661-0ZT50 · 89661-0ZT60 · 89661-0ZT70 · 89661-0ZU70 · 89661-12T40 · 89661-12T50 · 89661-12W20 · 89661-1AA40 · 89666-02850 · 89666-02C10 · 89666-02C20 |
| 89667 | Engine control ECU bracket | 89667-02330 · 89667-02340 · 89667-02360 · 89667-02370 · 89667-02430 |
| 89668 | No. 2 engine control ECU bracket | 89668-02310 · 89668-02320 · 89668-02340 · 89668-02350 · 89668-02410 |
