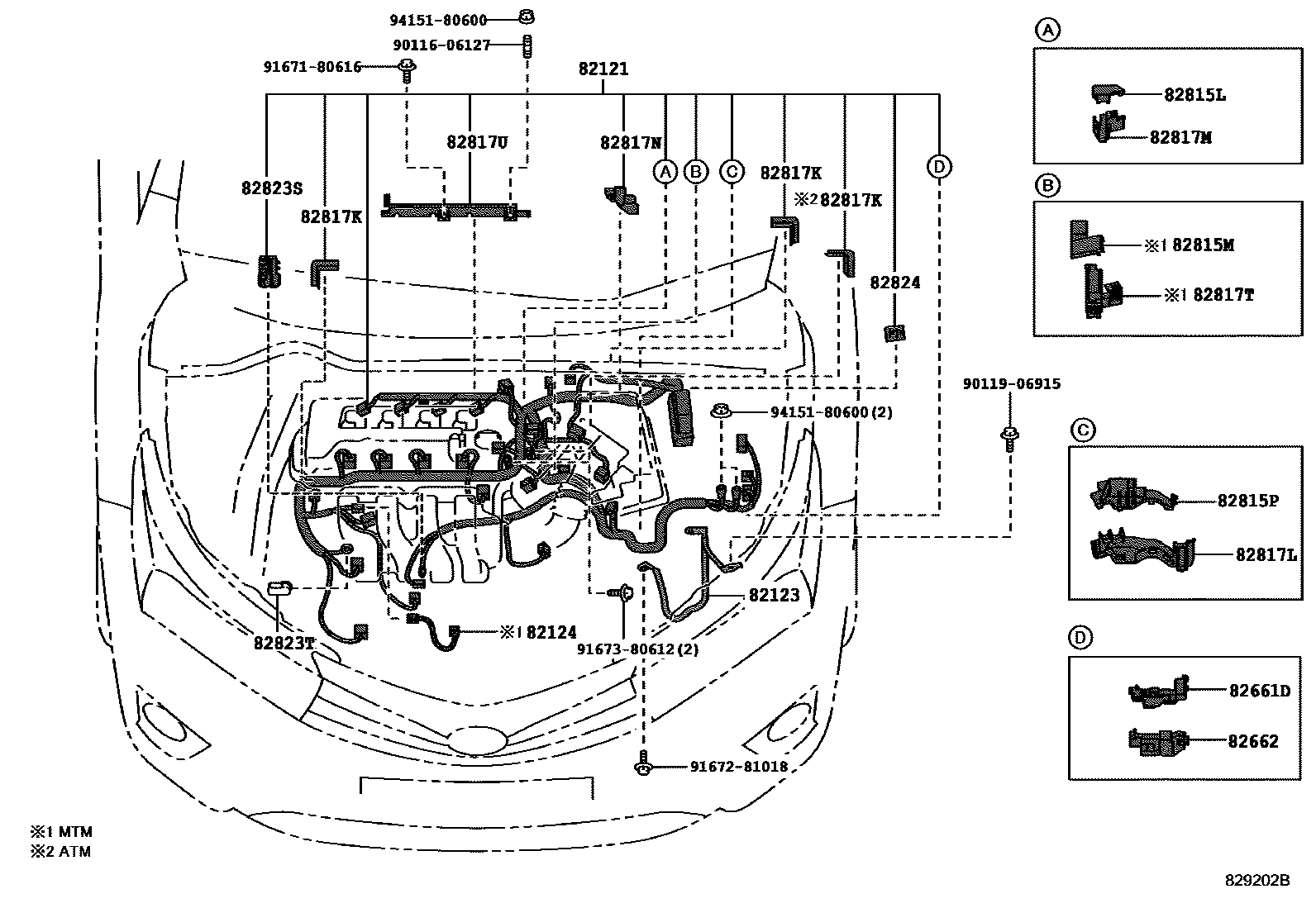

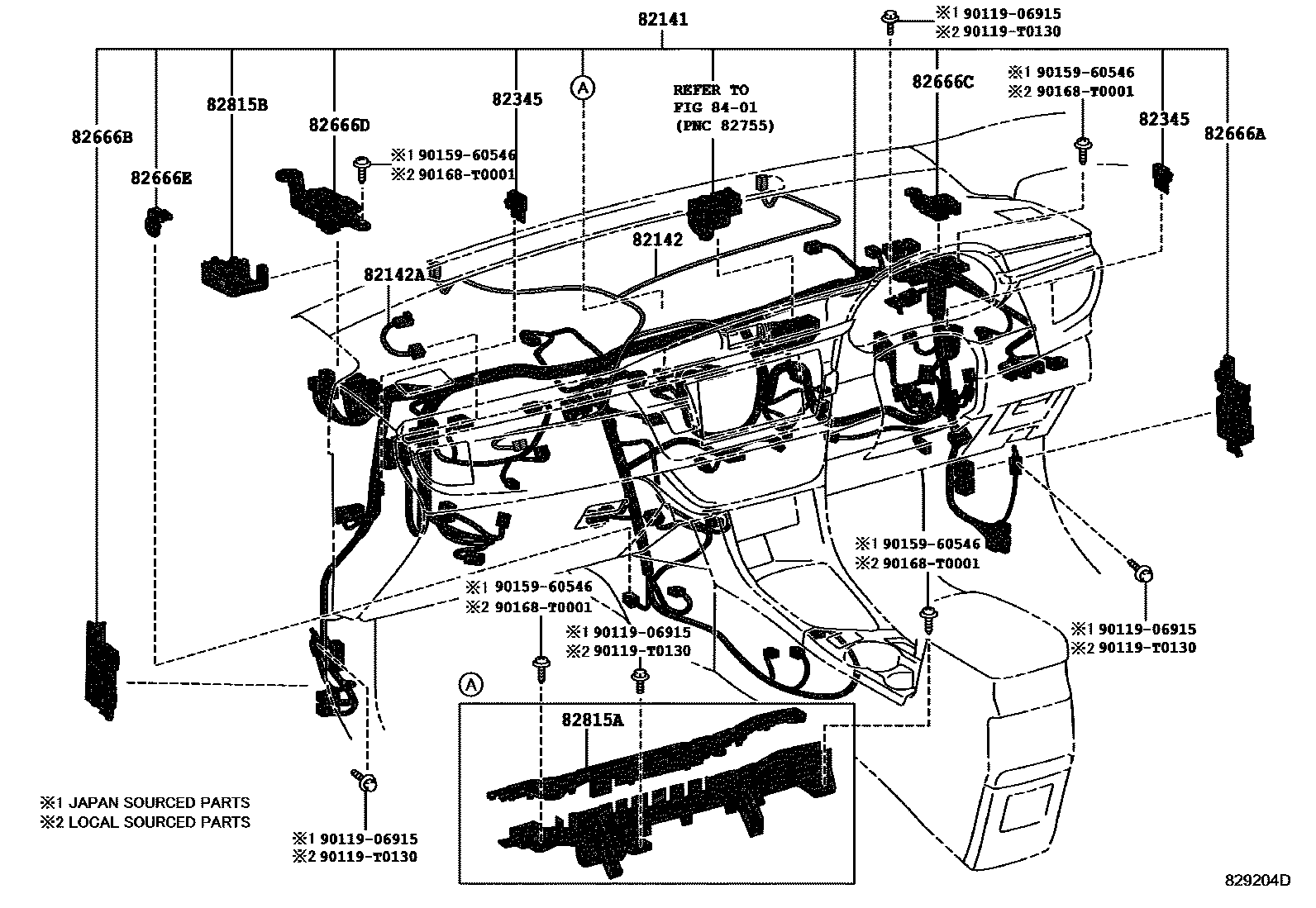

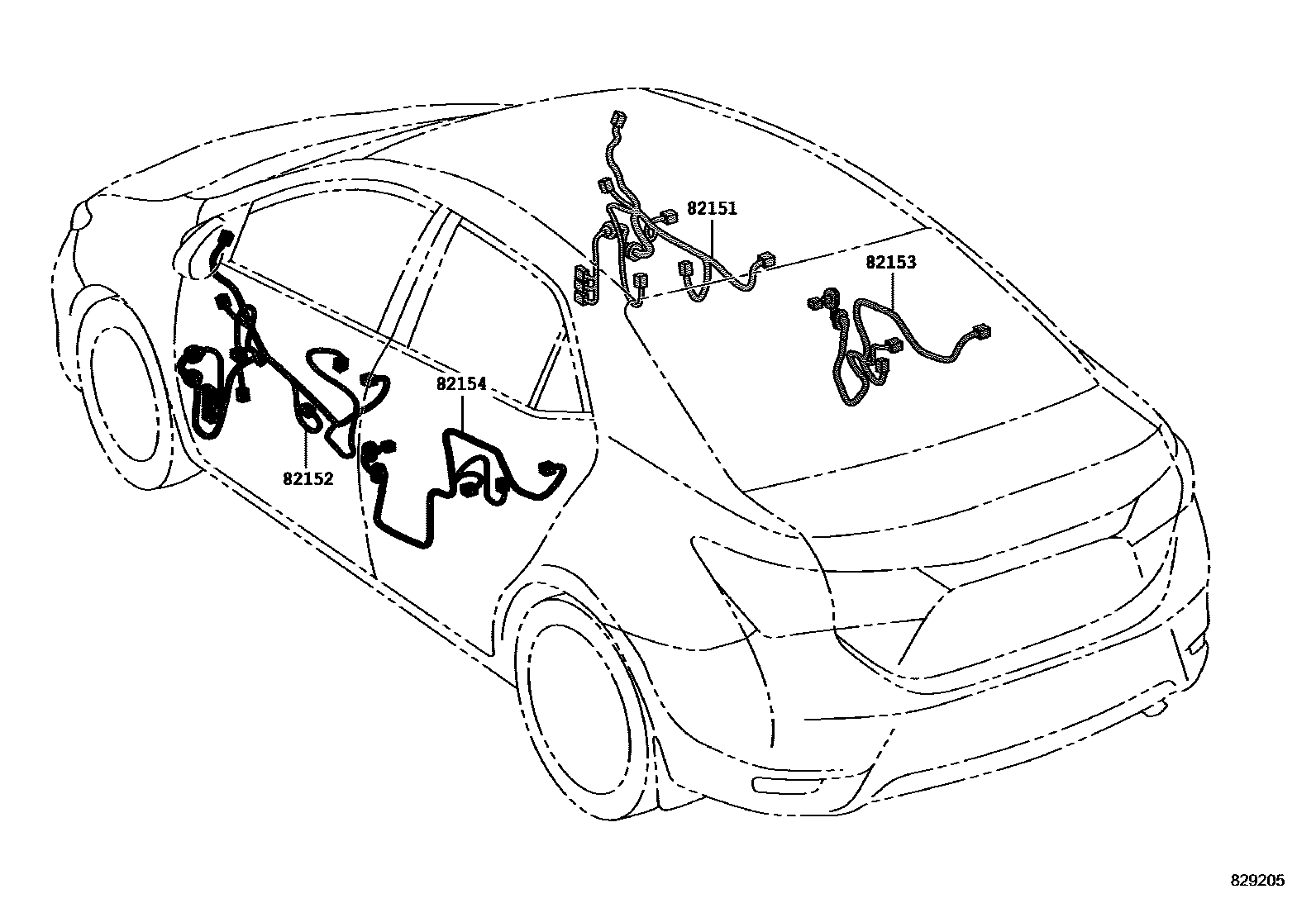

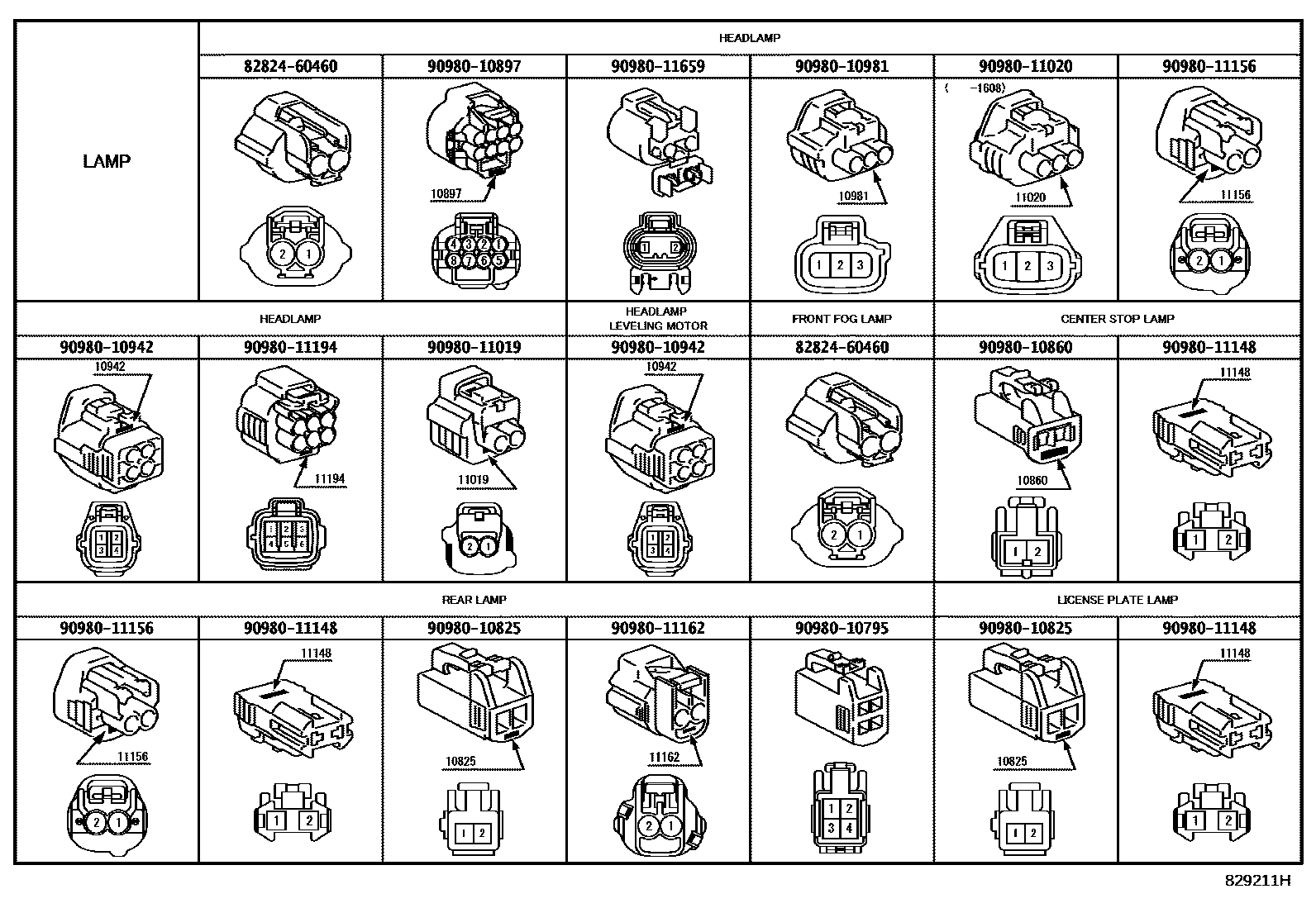

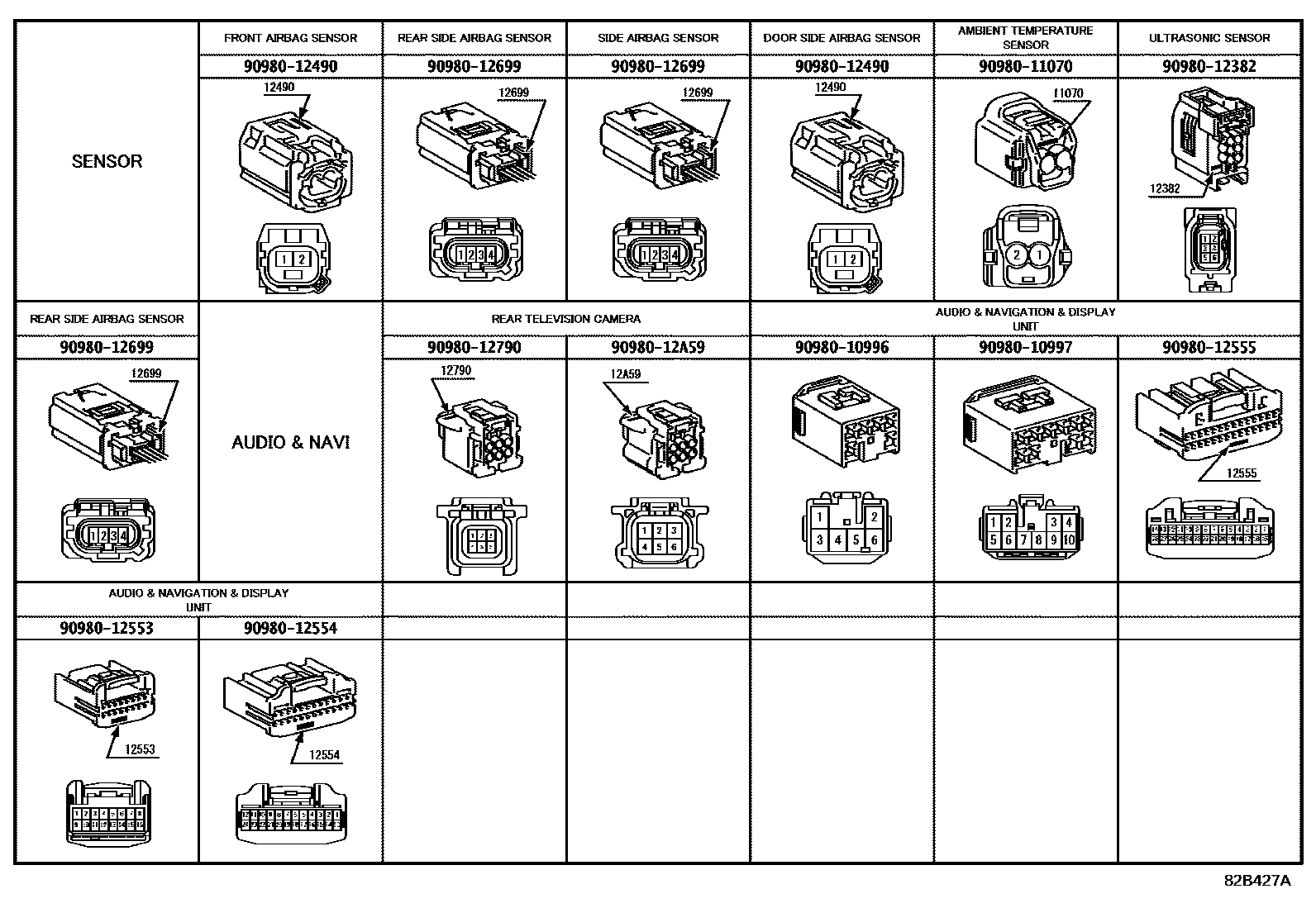

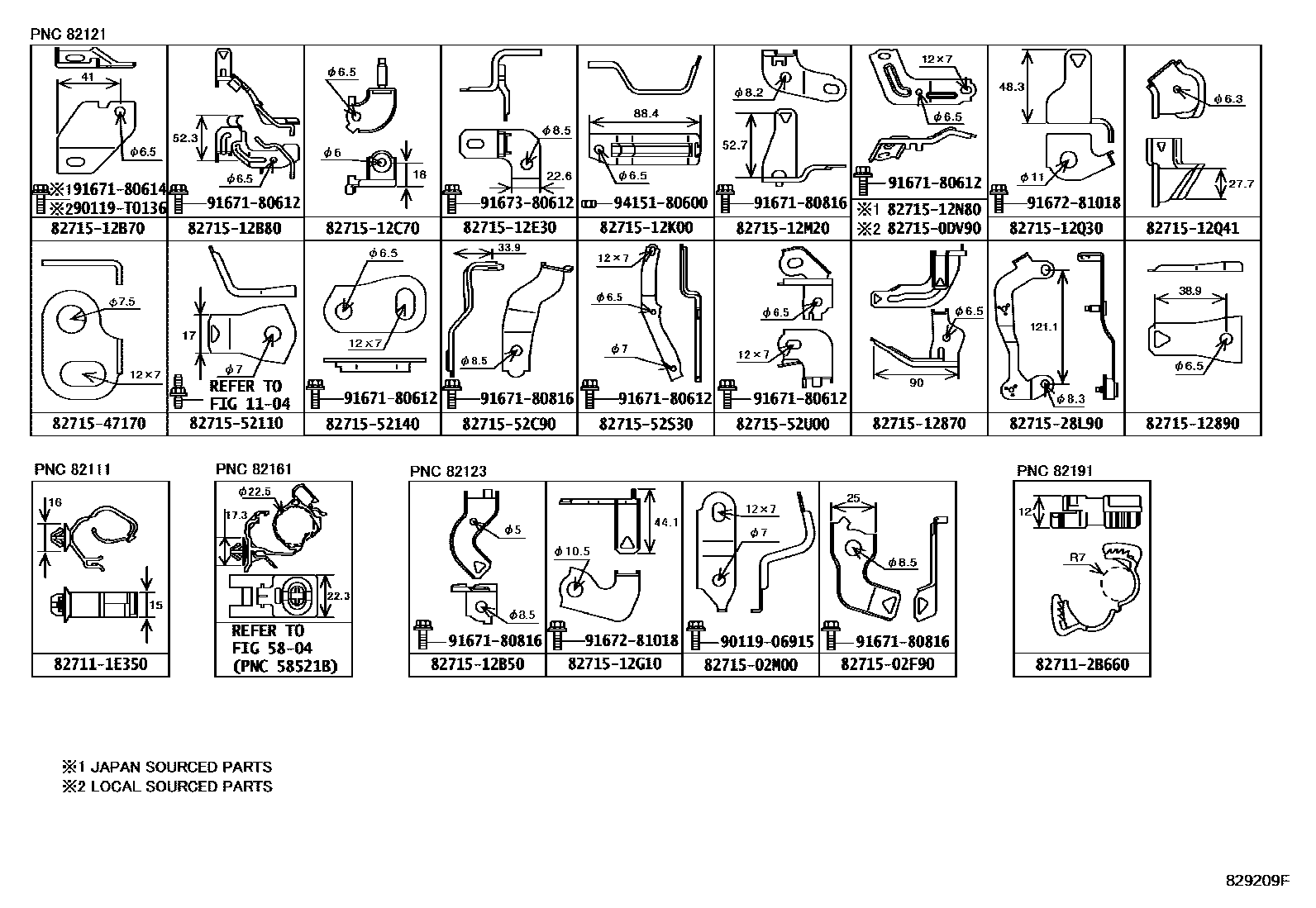

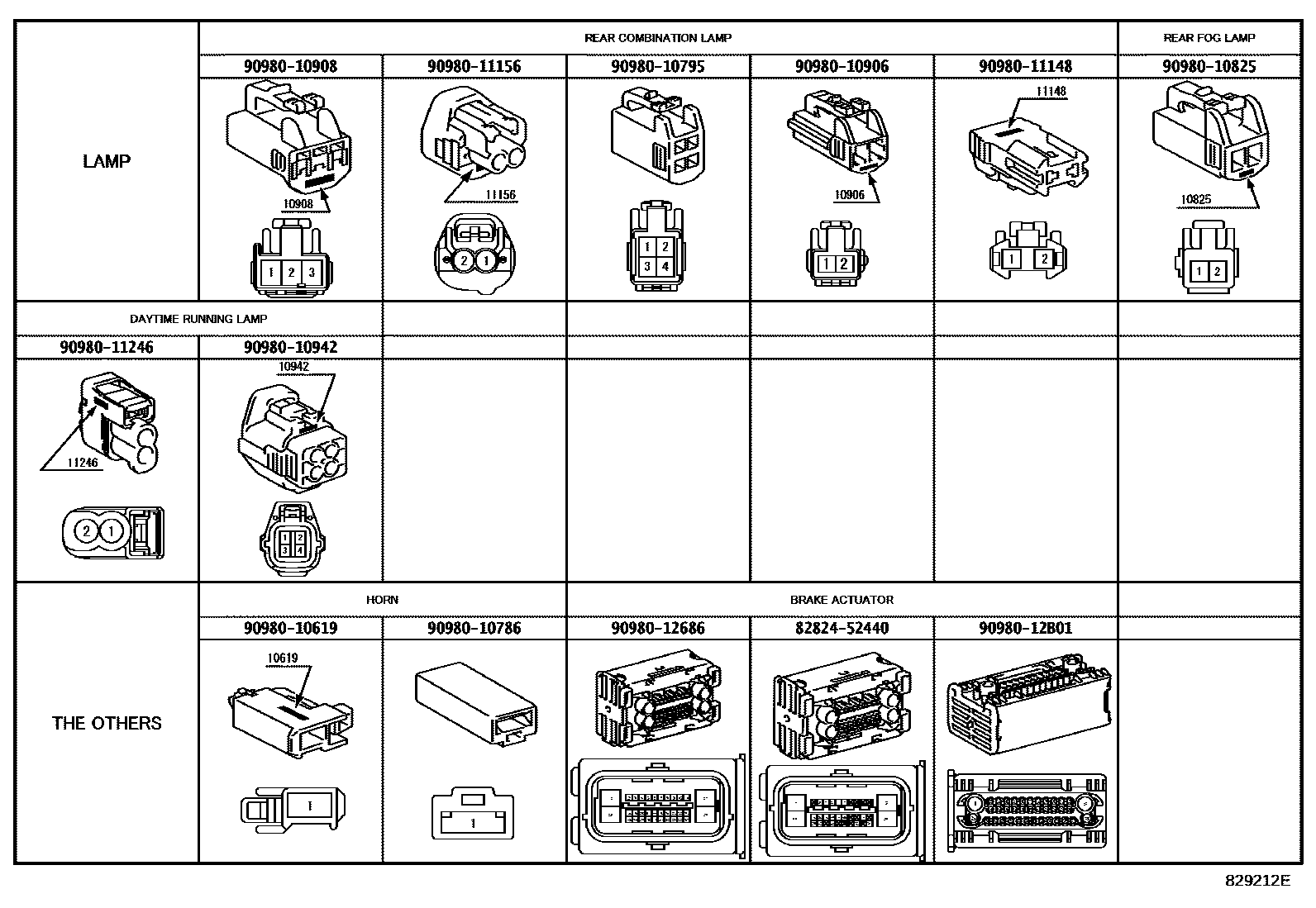

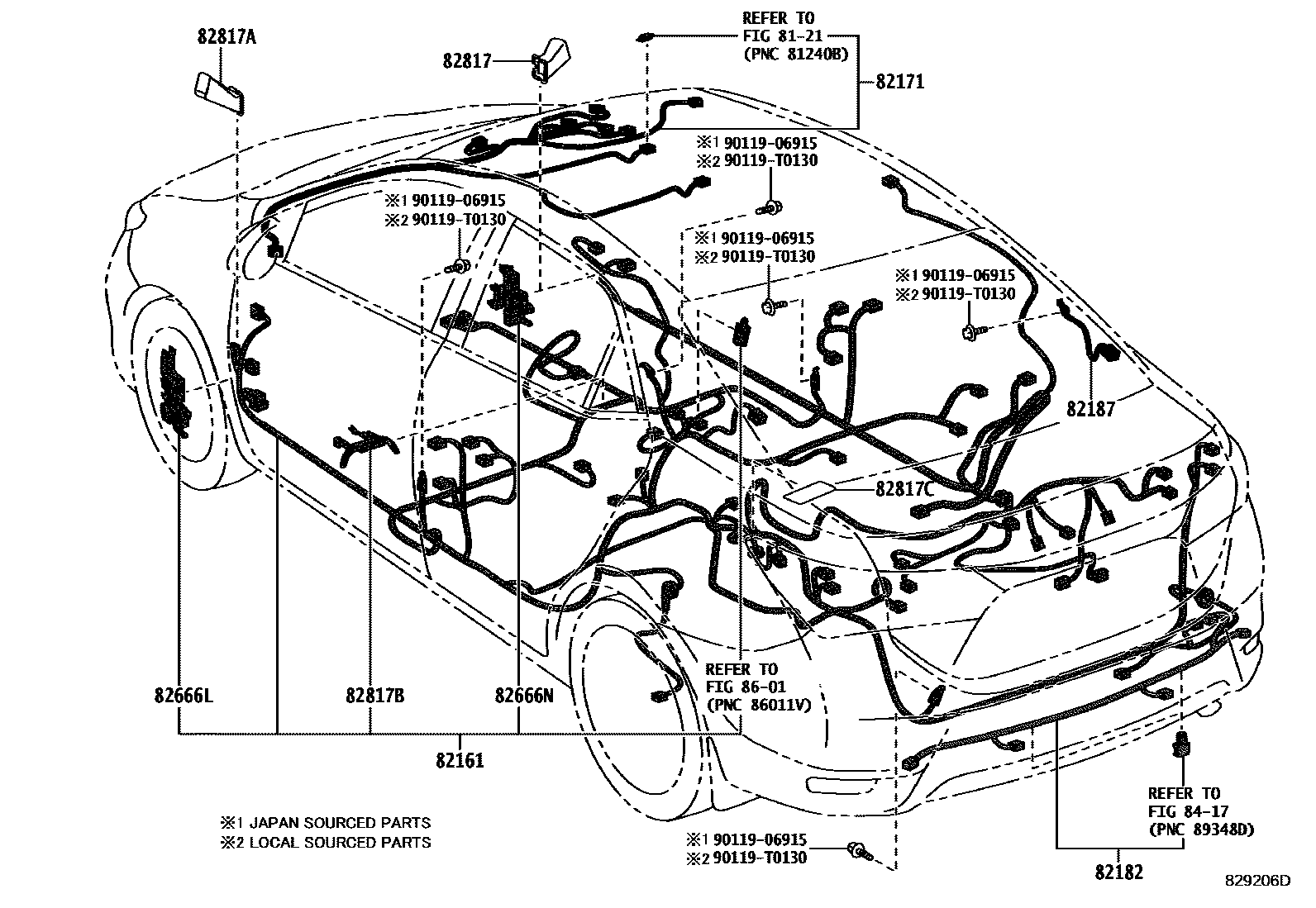

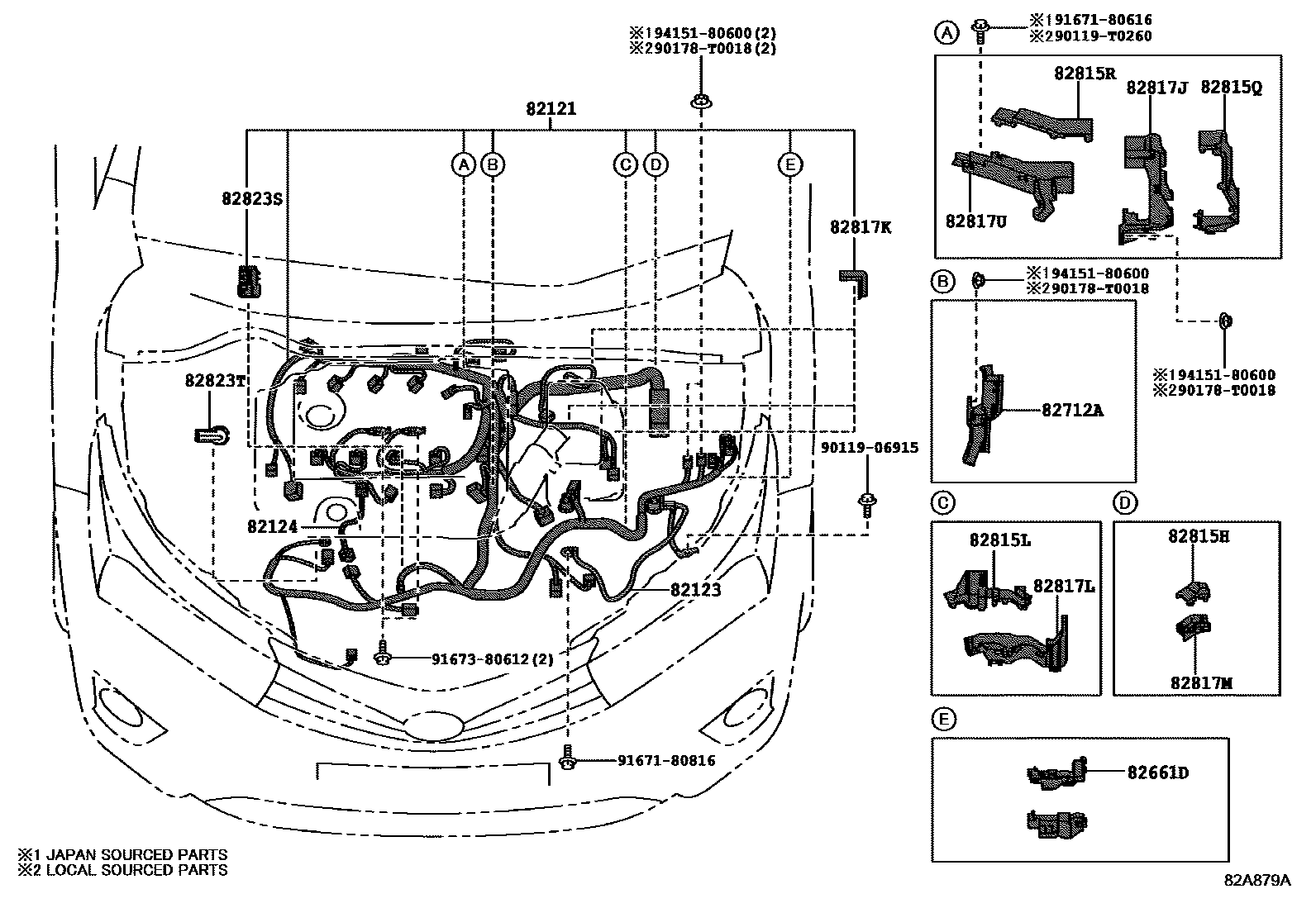

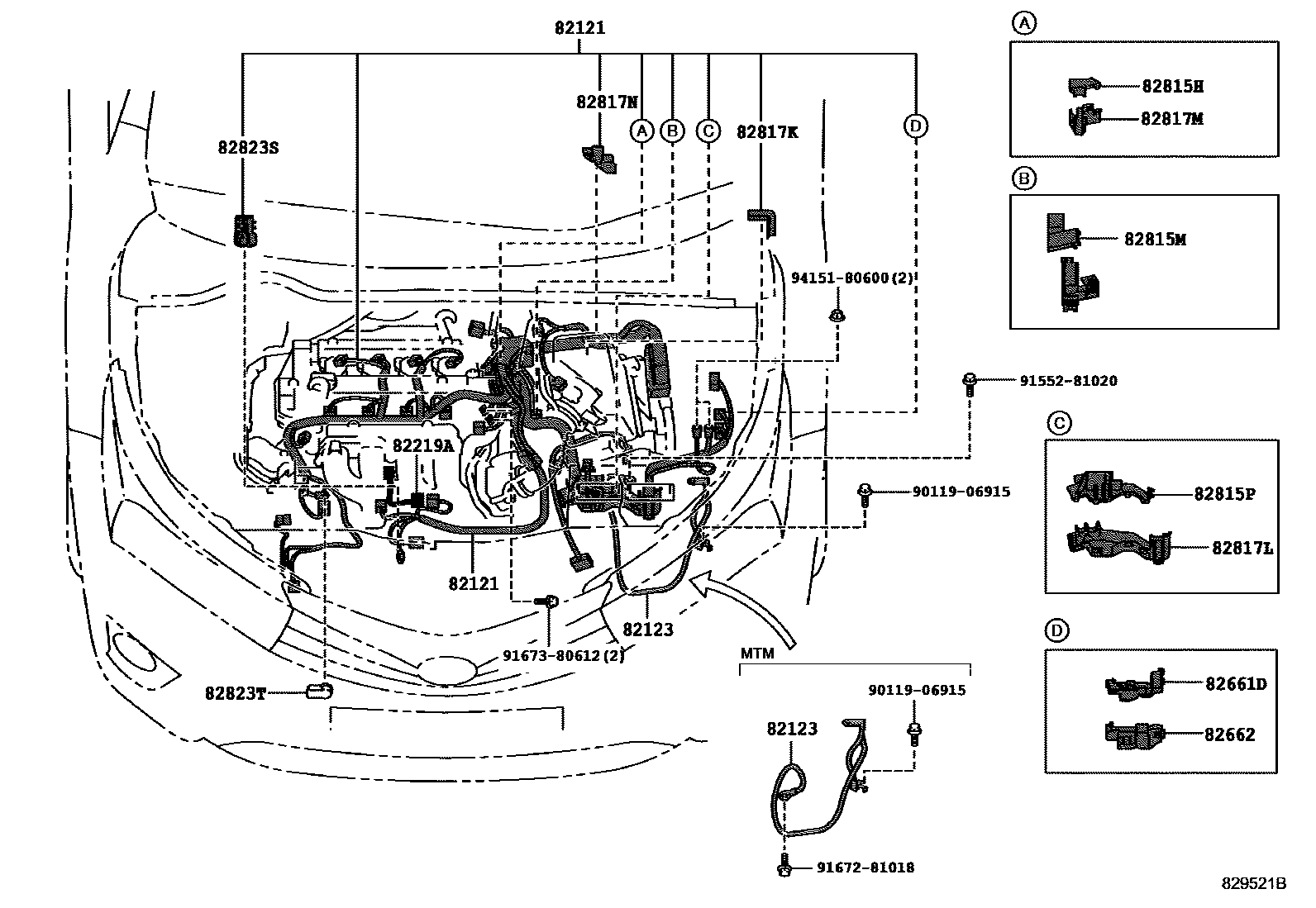

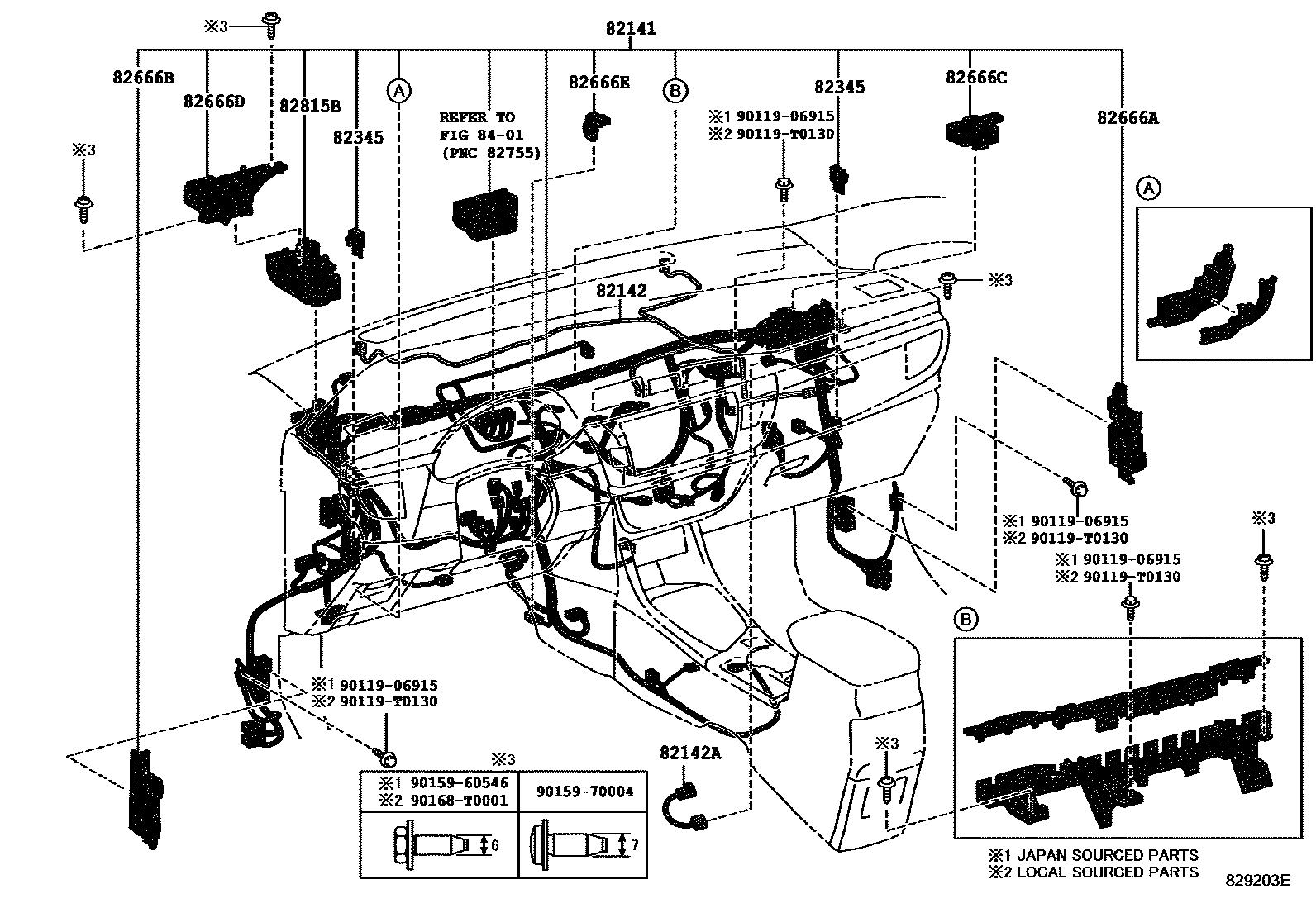

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 19 images and 67 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0Z610 · 82111-F2120 · 82111-F2160 · 82111-F2490 · 82111-F2500 · 82111-F2510 · 82111-F2600 · 82111-F2610 · 82111-F2620 · 82111-F2630 · 82111-F2640 · 82111-F2660 · 82111-F2840 · 82111-F2850 · 82111-F2860 · 82111-F2870 · 82111-F2A00 · 82111-F2M90 · 82111-FER10 · 82111-FER20 · 82115-0ZM10 · 82115-0ZM20 · 82115-0ZM21 · 82115-0ZM30 · 82115-0ZM40 · 82115-0ZM41 · 82115-0ZM50 · 82115-0ZM51 · 82115-0ZM60 · 82115-0ZM61 · 82115-0ZM70 · 82115-0ZM71 · 82115-0ZM72 · 82115-0ZM80 · 82115-0ZM81 · 82115-0ZM90 · 82115-0ZM91 · 82115-0ZN00 · 82115-0ZN10 · 82115-0ZN30 · 82115-0ZN40 · 82115-0ZN50 · 82115-0ZN51 · 82115-0ZN60 · 82115-0ZN61 · 82115-0ZN70 · 82115-0ZN71 · 82115-0ZN72 · 82115-0ZN80 · 82115-0ZN81 · 82115-0ZN90 · 82115-0ZN91 · 82115-0ZP00 · 82115-0ZP10 · 82115-0ZP11 · 82115-0ZP30 · 82115-0ZP31 · 82115-0ZP40 · 82115-0ZP41 · 82115-0ZP60 · 82115-0ZQ00 · 82115-0ZQ01 · 82115-0ZQ80 · 82115-0ZQ81 · 82115-0ZR00 · 82115-0ZR01 · 82115-0ZR10 · 82115-0ZR11 · 82115-0ZR20 · 82115-0ZR21 · 82115-0ZR30 · 82115-0ZR31 · 82115-0ZR32 · 82115-0ZR60 · 82115-0ZT20 · 82115-0ZT21 · 82115-0ZT30 · 82115-0ZT31 · 82115-0ZT32 · 82115-0ZW20 · 82115-0ZW50 · 82115-0ZW70 · 82115-0ZW71 · 82115-0ZX60 · 82115-0ZX61 · 82115-0ZX70 · 82115-0ZX71 · 82115-0ZX80 · 82115-0ZX90 · 82115-0ZY00 · 82115-0ZY10 · 82115-F2J30 · 82115-F2J50 · 82115-F2J60 · 82115-F2J70 · 82115-F2J80 · 82115-F2Q50 · 82116-02680 · 82116-02690 · 82116-02710 · 82116-02N40 · 82116-02N41 · 82116-02W50 · 82116-02W51 · 82116-0Z060 · 82116-0Z070 · 82116-0ZA40 · 82116-0ZA50 · 82116-0ZA51 · 82116-0ZD90 · 82116-0ZE20 · 82116-0ZE50 · 82116-0ZE60 · 82116-0ZK60 · 82116-0ZK70 · 82116-0ZK90 · 82116-0ZL00 · 82116-0ZL10 · 82116-0ZL20 · 82116-0ZL30 · 82116-0ZL40 · 82116-0ZL50 · 82116-0ZL60 · 82116-0ZL70 · 82116-0ZL80 · 82116-0ZL90 · 82116-0ZM00 · 82116-0ZM10 · 82116-0ZM20 · 82116-0ZM30 · 82116-0ZM40 · 82116-0ZM50 · 82116-0ZM60 · 82116-0ZM70 · 82116-0ZM80 · 82116-0ZM90 · 82116-0ZN00 · 82116-0ZN10 · 82116-0ZN20 · 82116-0ZN30 · 82116-0ZN40 · 82116-0ZN50 · 82116-0ZN60 · 82116-0ZN61 · 82116-0ZN70 · 82116-0ZN80 · 82116-0ZN90 · 82116-0ZP00 · 82116-0ZP10 · 82116-0ZP20 · 82116-0ZP30 · 82116-0ZP40 · 82116-0ZP50 · 82116-0ZP60 · 82116-0ZP80 · 82116-0ZP90 · 82116-0ZQ00 · 82116-0ZQ10 · 82116-0ZQ20 · 82116-0ZQ30 · 82116-0ZQ40 · 82116-0ZZ50 · 82116-0ZZ60 · 82116-0ZZ70 · 82116-0ZZ80 |
| 82121 | Engine wiring harness | 82121-0Z170 · 82121-0Z660 · 82121-0Z670 · 82121-0Z680 · 82121-0Z690 · 82121-0Z700 · 82121-0Z710 · 82121-0Z720 · 82121-0Z730 · 82121-0Z740 · 82121-0Z750 · 82121-0Z751 · 82121-0Z752 · 82121-0Z760 · 82121-0Z770 · 82121-0Z780 · 82121-0Z790 · 82121-0Z810 · 82121-0Z811 · 82121-0Z820 · 82121-0Z821 · 82121-0Z830 · 82121-0Z890 · 82121-0Z891 · 82121-0ZA00 · 82121-0ZA10 · 82121-0ZB20 · 82121-0ZB21 · 82121-0ZE20 · 82121-0ZE40 · 82121-0ZF00 · 82121-0ZF10 · 82121-0ZF20 · 82121-0ZF40 · 82121-0ZF50 · 82121-0ZF60 · 82121-0ZF61 · 82121-0ZF70 · 82121-0ZF80 · 82121-0ZF90 · 82121-0ZG00 · 82121-0ZG10 · 82121-0ZG20 · 82121-0ZG30 · 82121-0ZG40 · 82121-0ZG50 · 82121-0ZG60 · 82121-0ZG70 · 82121-0ZG80 · 82121-0ZG90 · 82121-0ZJ00 · 82121-0ZK10 · 82121-0ZZ20 |
| 82122 | Engine No. 2 wiring harness | 82122-02210 · 82122-02270 |
| 82123 | Engine No. 3 wiring harness | 82123-02740 · 82123-02750 · 82123-02770 · 82123-02780 · 82123-02790 · 82123-02800 · 82123-02810 · 82123-02890 · 82123-02A00 · 82123-02A10 · 82123-02A20 · 82123-02A30 · 82123-02B60 · 82123-02C80 · 82123-02C90 · 82123-02D00 · 82123-02D10 · 82123-02D20 · 82123-02D30 · 82123-02D40 · 82123-02D50 · 82123-02D60 · 82123-02D70 |
| 82124 | Engine No. 4 wiring harness | 82124-02120 · 82124-02140 · 82124-12160 · 82124-13020 |
| 82141 | Dashboard wiring harness | 82117-02V01 · 82117-02V02 · 82117-02V03 · 82117-02V11 · 82117-02V12 · 82117-02V21 · 82117-02V22 · 82117-02V23 · 82117-0Z361 · 82117-0Z362 · 82117-0Z371 · 82117-0Z372 · 82117-0Z411 · 82117-0Z412 · 82117-0Z421 · 82117-0Z422 · 82117-0Z441 · 82117-0Z442 · 82117-0Z461 · 82117-0Z462 · 82117-0Z471 · 82117-0Z472 · 82117-0Z481 · 82117-0Z531 · 82117-0Z571 · 82117-0Z572 · 82117-0Z591 · 82117-0Z631 · 82117-0Z632 · 82117-0Z641 · 82117-0Z642 · 82117-0Z643 · 82117-0Z661 · 82117-0Z671 · 82117-0Z672 · 82117-0Z681 · 82117-0Z691 · 82117-0Z692 · 82117-0Z701 · 82117-0Z711 · 82117-0Z721 · 82117-0Z722 · 82117-0Z780 · 82117-0Z811 · 82117-0Z812 · 82117-0Z831 · 82117-0Z832 · 82117-0Z833 · 82117-0Z851 · 82117-0ZB01 · 82117-0ZB02 · 82117-0ZB11 · 82117-0ZB21 · 82117-0ZB22 · 82117-0ZB31 · 82117-0ZB32 · 82117-0ZB41 · 82117-0ZB42 · 82117-0ZB52 · 82117-0ZB53 · 82117-0ZB54 · 82117-0ZB61 · 82117-0ZB62 · 82117-0ZB71 · 82117-0ZB72 · 82117-0ZB81 · 82117-0ZB82 · 82117-0ZB91 · 82117-0ZB92 · 82117-0ZC11 · 82117-0ZC12 · 82117-0ZC21 · 82117-0ZC31 · 82117-0ZC32 · 82117-0ZC41 · 82117-0ZC42 · 82117-0ZC51 · 82117-0ZC52 · 82117-0ZC61 · 82117-0ZC62 · 82117-0ZC71 · 82117-0ZC72 · 82117-0ZC81 · 82117-0ZC82 · 82117-0ZC83 · 82117-0ZC91 · 82117-0ZC92 · 82117-0ZD01 · 82117-0ZD02 · 82117-0ZL00 · 82117-0ZL01 · 82117-0ZP70 · 82117-0ZP71 · 82117-0ZP90 · 82117-0ZP91 · 82117-0ZX81 · 82117-0ZX82 · 82117-0ZX91 · 82117-0ZX92 · 82117-0ZZ80 · 82117-0ZZ81 · 82118-0ZN70 · 82118-0ZN71 · 82138-0Z280 · 82138-0Z290 · 82138-0Z291 · 82138-0Z300 · 82138-0Z310 · 82138-0Z320 · 82138-0Z321 · 82138-0Z330 · 82138-0Z340 · 82138-0Z350 · 82138-0ZC70 · 82138-0ZC80 · 82138-0ZC90 · 82138-0ZD00 · 82138-0ZD10 · 82138-0ZD20 · 82138-0ZD30 · 82138-0ZD40 · 82138-0ZD50 · 82138-0ZD60 · 82138-0ZD70 · 82138-0ZD80 · 82138-0ZD90 · 82138-0ZE00 · 82138-0ZE10 · 82138-0ZE20 · 82138-0ZE30 · 82138-0ZE40 · 82138-0ZE50 · 82138-0ZE60 · 82138-0ZE70 · 82138-0ZE80 · 82138-0ZE90 · 82138-0ZF00 · 82138-0ZF10 · 82138-0ZF11 · 82138-0ZF20 · 82138-0ZF30 · 82138-0ZF40 · 82138-0ZF50 · 82138-0ZF60 · 82138-0ZF70 · 82138-0ZF71 · 82138-0ZF80 · 82138-0ZF90 · 82138-0ZG00 · 82138-0ZG10 · 82138-0ZG20 · 82138-0ZG30 · 82138-0ZG40 · 82138-0ZG50 · 82138-0ZG60 · 82138-0ZG70 · 82138-0ZG80 · 82138-0ZG90 · 82138-0ZJ00 · 82138-0ZJ10 · 82138-0ZJ20 · 82138-0ZJ30 · 82138-0ZJ40 · 82138-0ZJ50 · 82138-0ZJ51 · 82138-0ZJ60 · 82138-0ZJ61 · 82138-0ZJ70 · 82138-0ZJ80 · 82138-0ZK10 · 82138-0ZK20 · 82138-0ZK30 · 82138-0ZK40 · 82138-0ZK50 · 82138-0ZK60 · 82138-0ZK70 · 82138-0ZL20 · 82138-0ZL30 · 82138-0ZL50 · 82138-0ZL70 · 82138-0ZM00 · 82138-0ZM10 · 82138-0ZM20 · 82138-0ZM30 · 82138-0ZM40 · 82138-0ZM50 · 82138-0ZM60 · 82138-0ZM70 · 82138-0ZM80 · 82138-0ZM90 · 82138-0ZN00 · 82138-0ZN10 · 82138-0ZN20 · 82138-0ZN30 · 82138-0ZX20 · 82138-0ZX30 · 82138-0ZX40 · 82138-0ZX50 · 82138-0ZX60 · 82138-0ZX70 · 82138-0ZY70 · 82138-0ZY80 · 82138-0ZY90 · 82138-0ZZ00 · 82141-F2030 · 82141-F2S70 · 82145-0ZL11 · 82145-0ZL12 · 82145-0ZL21 · 82145-0ZL22 · 82145-0ZL51 · 82145-0ZL52 · 82145-0ZL71 · 82145-0ZL72 · 82145-0ZT01 · 82145-F2A10 · 82145-F2A20 · 82145-F2A30 · 82145-F2A40 · 82145-F2A50 · 82145-F2A60 · 82145-F2A70 · 82145-F2A80 · 82145-F2K10 · 82145-F2K20 · 82145-F2K30 · 82145-F2K40 · 82145-F2K60 · 82145-F2K70 · 82145-F2K80 · 82145-F2K90 · 82145-F2L00 · 82145-F2L10 · 82145-F2L80 · 82145-F2Y20 · 82145-FEB50 · 82145-FEB60 · 82146-0ZF81 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02551 · 82142-02561 · 82142-02571 · 82142-02581 · 82142-02591 · 82142-02601 · 82142-02651 · 82142-02730 · 82142-02740 · 82142-02750 · 82142-02760 · 82142-02770 · 82142-02A10 · 82142-02B00 · 82142-02B20 · 82142-02B40 · 82142-02B70 · 82142-02B80 · 82142-02B90 · 82142-02C00 · 82142-02C10 · 82142-02C30 · 82142-02C40 · 82142-02C60 · 82142-02C80 · 82142-02D90 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02420 · 82140-02430 · 82140-02440 · 82140-02450 · 82140-02510 |
| 82151 | Right front door wiring harness | 82151-02V70 · 82151-0ZB00 · 82151-0ZB10 · 82151-0ZB40 · 82151-0ZB50 · 82151-0ZB60 · 82151-0ZB70 · 82151-0ZB80 · 82151-0ZB90 · 82151-0ZC00 · 82151-0ZC10 · 82151-0ZC20 · 82151-0ZC60 · 82151-0ZC70 · 82151-0ZD60 · 82151-0ZE30 · 82151-0ZJ30 · 82151-0ZJ40 · 82151-0ZJ50 · 82151-0ZJ60 · 82151-0ZJ70 · 82151-0ZJ80 · 82151-0ZJ90 · 82151-0ZK00 · 82151-0ZK10 · 82151-0ZK20 · 82151-0ZK30 · 82151-0ZK40 · 82151-0ZK50 · 82151-0ZK60 · 82151-0ZL10 · 82151-0ZL20 · 82151-0ZP70 · 82197-02A60 · 82197-02N30 |
| 82152 | Left front door wiring harness | 82152-02U50 · 82152-0Z870 · 82152-0Z880 · 82152-0Z890 · 82152-0ZA10 · 82152-0ZA20 · 82152-0ZA30 · 82152-0ZA31 · 82152-0ZA40 · 82152-0ZA80 · 82152-0ZA90 · 82152-0ZB30 · 82152-0ZB40 · 82152-0ZB41 · 82152-0ZC50 · 82152-0ZC60 · 82152-0ZF60 · 82152-0ZF70 · 82152-0ZF80 · 82152-0ZF90 · 82152-0ZG00 · 82152-0ZG10 · 82152-0ZG20 · 82152-0ZG30 · 82152-0ZG40 · 82152-0ZG50 · 82152-0ZG60 · 82152-0ZG70 · 82152-0ZG80 · 82152-0ZG90 · 82152-0ZJ50 · 82152-0ZJ60 · 82152-0ZJ70 · 82152-0ZN80 · 82198-02220 · 82198-02410 · 82198-02800 · 82198-02K20 |
| 82153 | Rear door wiring harness No. 1 | 82153-02C20 · 82153-02C60 · 82153-02D20 · 82153-02E40 · 82153-02E60 · 82153-02E70 |
| 82154 | Rear door wiring harness No. 2 | 82154-02A60 · 82154-02A90 · 82154-02B50 · 82154-02C60 · 82154-02C80 · 82154-02C90 |
| 82161 | floor wiring harness | 82161-0ZC01 · 82161-0ZT80 · 82161-0ZT90 · 82161-0ZU00 · 82161-0ZU11 · 82161-0ZU50 · 82161-0ZU71 · 82161-0ZU72 · 82161-0ZU73 · 82161-0ZU74 · 82161-0ZU90 · 82161-0ZV00 · 82161-0ZV01 · 82161-0ZV10 · 82161-0ZV20 · 82161-0ZV41 · 82161-0ZV51 · 82161-0ZV91 · 82161-0ZV92 · 82161-0ZW00 · 82161-0ZW11 · 82161-0ZW12 · 82161-0ZW31 · 82161-0ZW40 · 82161-0ZW60 · 82161-0ZW70 · 82161-0ZW80 · 82161-0ZW90 · 82161-0ZW91 · 82161-0ZX00 · 82161-0ZZ20 · 82161-0ZZ30 · 82161-0ZZ31 · 82161-0ZZ40 · 82161-F2600 · 82161-F2610 · 82161-F2620 · 82161-F2T40 · 82161-F2Z60 · 82161-F2Z70 · 82161-FEC80 · 82199-02330 · 82199-02340 · 82199-02350 · 82199-02361 · 82199-02401 · 82199-02411 · 82199-02420 · 82199-02430 · 82199-02440 · 82199-02441 · 82199-02760 · 82199-02J20 · 82199-02J30 · 82199-02J90 · 82199-02K00 · 82199-02K10 · 82199-02K20 · 82199-02K30 · 82199-02K40 · 82199-02K60 · 82199-02K70 · 82199-02L10 · 82199-02L20 · 82199-02L30 · 82199-02L40 · 82199-02L50 · 82199-02L60 · 82199-02L70 · 82199-02L90 · 82199-02M00 · 82199-02M10 · 82199-02M21 · 82199-02M30 · 82199-02M40 · 82199-02M50 · 82199-02M60 · 82199-02M70 · 82199-02M80 · 82199-02N00 · 82199-02N10 · 82199-02N11 · 82199-02N21 · 82199-02N22 · 82199-02N30 · 82199-02N40 · 82199-02N50 · 82199-02N60 · 82199-02N70 · 82199-02N80 · 82199-02N90 · 82199-02P00 · 82199-02P10 · 82199-02P20 · 82199-02P30 · 82199-02P60 · 82199-02Q10 · 82199-02Q20 · 82199-02Q30 · 82199-02Q40 · 82199-02Q50 · 82199-02Q61 · 82199-02Q70 · 82199-02U10 · 82199-02U20 · 82199-0Z070 · 82199-0Z090 · 82199-0Z100 · 82199-0Z110 · 82199-0Z220 · 82199-0Z230 · 82199-0Z240 · 82199-0Z250 · 82199-0Z260 · 82199-0ZR10 · 82199-0ZS10 · 82199-0ZX10 · 82199-0ZX20 · 82199-0ZX30 · 82199-0ZX80 · 82199-0ZX90 · 82199-0ZY00 · 82199-0ZY10 · 82199-0ZY20 · 82199-0ZY80 · 82199-F2K20 |
| 82171 | Roof No. 1 wiring harness | 82171-02T70 · 82171-0Z331 · 82171-0Z360 · 82171-0Z450 · 82171-0Z460 · 82171-0Z471 · 82171-0Z550 · 82171-0Z570 · 82171-0Z591 · 82171-0Z610 · 82171-0Z620 · 82171-0Z630 · 82171-0Z640 · 82171-0Z650 · 82171-0Z660 · 82171-0Z670 · 82171-0Z680 · 82171-0Z690 · 82171-0Z700 · 82171-0Z830 · 82171-0ZC40 · 82171-0ZG00 · 82171-0ZG10 · 82171-0ZL00 · 82171-0ZL10 · 82171-0ZL20 · 82171-0ZL30 · 82171-0ZL40 · 82171-0ZL50 · 82171-0ZL60 · 82171-0ZL70 · 82171-0ZL80 · 82171-0ZL90 · 82171-0ZM00 · 82171-0ZM10 · 82171-0ZM20 · 82171-0ZM30 · 82171-0ZM40 · 82171-0ZM50 · 82171-0ZM60 · 82171-0ZM70 · 82171-0ZM80 · 82171-0ZN00 · 82171-0ZN10 · 82171-0ZN20 · 82171-0ZN30 · 82171-0ZN40 · 82171-0ZN50 · 82171-0ZN60 · 82171-0ZP50 · 82171-0ZQ60 · 82171-F2660 · 82171-F2C40 |
| 82182 | Luggage No. 2 wiring harness | 82182-02040 · 82182-02050 · 82182-02120 · 82182-02130 |
| 82187 | Rear window wiring harness No. 2 | 82187-02240 · 82187-02250 · 82187-02310 · 82187-02320 |

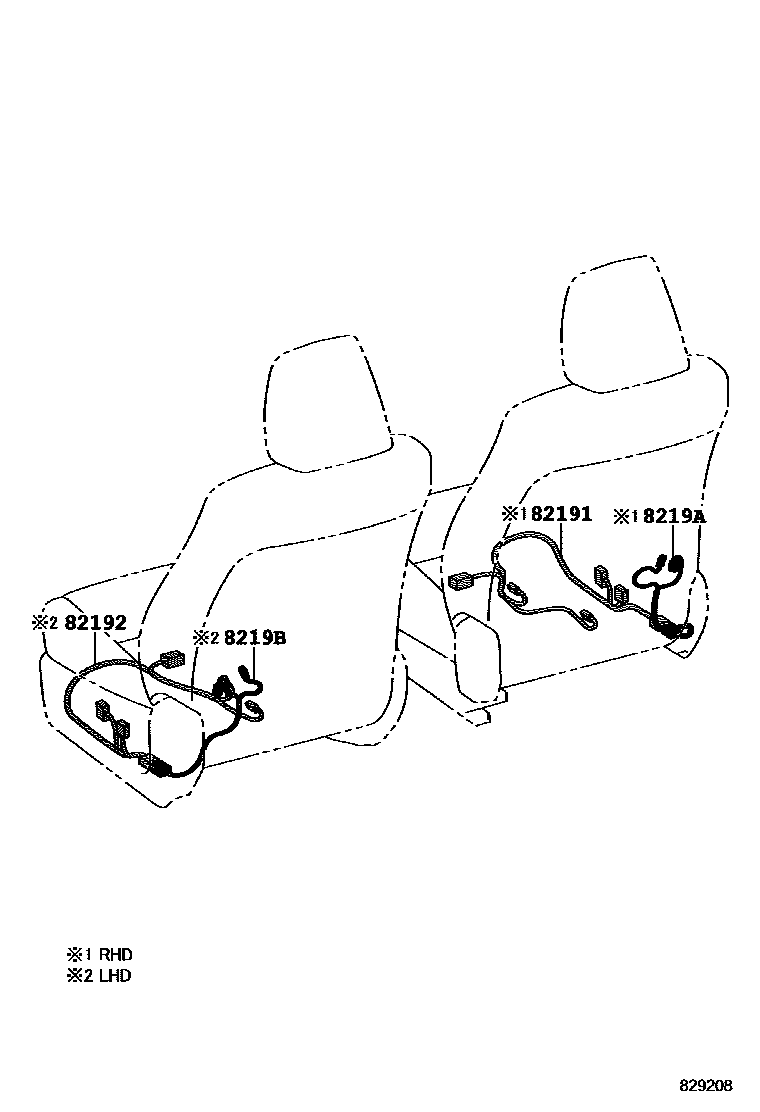

| 82191 | Front right seat wiring harness | 82191-02120 · 82191-02130 |
| 82192 | Front left seat wiring harness | 82192-02160 · 82192-02190 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-02040 · 8219A-02050 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-02070 · 8219B-02100 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-12050 · 82345-22051 |
| 82345A | diode | 82345-32020 |
| 82661D | No. 1 relay box side cover | 82661-12300 |
| 82662 | Relay box upper cover | 82662-12260 |
| 82666A | Connector holder No. 2 | 82666-02510 |
| 82666B | No. 3 connector holder | 82666-02520 |
| 82666C | No. 4 connector holder | 82666-02380 · 82666-12510 |
| 82666D | No. 5 connector holder | 82666-02400 · 82666-12520 |
| 82666E | No. 6 connector holder | 82666-02630 |
| 82666L | No. 9 connector holder | 82666-02490 |
| 82666N | No. 10 connector holder | 82666-02500 |
| 82712A | Wire harness bracket | 82712-12070 · 82712-28440 |
| 82815A | Wiring harness protector cover | 82815-12570 |
| 82815B | Wiring harness protector cover | 82815-02330 · 82815-12580 |
| 82815G | No. 5 wire harness protector cover | 82815-12260 · 82815-12270 |
| 82815H | No. 6 wire harness protector cover | 82815-02280 · 82815-02510 · 82815-12180 · 82815-12370 |
| 82815J | No. 7 wire harness protector cover | 82815-02040 · 82815-12330 |
| 82815K | No. 8 wire harness protector cover | 82815-12250 |
| 82815L | No. 9 wire harness protector cover | 82815-02290 · 82815-12210 · 82815-12360 |
| 82815M | No. 10 wire harness protector cover | 82815-0D100 · 82815-12220 · 82815-12510 |
| 82815N | No. 11 wire harness protector cover | 82815-0D110 · 82815-12520 · 82815-12550 |
| 82815P | No. 12 wire harness protector cover | 82815-0D120 · 82815-12380 · 82815-12530 |
| 82815Q | No. 13 wire harness protector cover | 82815-02250 · 82815-0D130 |
| 82815R | No. 14 wire harness protector cover | 82815-02260 · 82815-0D150 |
| 82815S | No. 15 wire harness protector cover | 82815-12470 |
| 82817 | No. 1 wire harness protection device | 82817-02J70 |
| 82817A | No. 2 wire harness protection device | 82817-02J80 |
| 82817B | No. 3 wire harness protection device | 82817-02K20 |
| 82817C | No. 4 wire harness protection device | 82817-52710 |
| 82817D | No. 5 wire harness protection device | 82817-12D60 · 82817-12D70 |
| 82817E | No. 6 wire harness protection device | 82817-12D50 |
| 82817F | No. 7 wire harness protection device | 82817-02100 · 82817-12E91 |
| 82817G | No. 8 wire harness protection device | 82817-12860 |
| 82817J | No. 9 wire harness protection device | 82817-02760 |
| 82817K | No. 10 wire harness protection device | 82817-02790 · 82817-12860 |
| 82817L | No. 11 wire harness protection device | 82817-02800 · 82817-12G40 · 82817-12G50 |
| 82817M | No. 12 wire harness protection device | 82817-02F00 · 82817-0D170 · 82817-12B60 · 82817-12C00 · 82817-12G80 |
| 82817N | No. 13 wire harness protection device | 82817-0D180 · 82817-12J10 · 82817-12K80 |
| 82817P | No. 14 wire harness protection device | 82817-0D190 · 82817-12K90 · 82817-12L20 |
| 82817T | No. 15 wire harness protection device | 82817-0D200 · 82817-12C10 · 82817-12L00 |
| 82817U | No. 16 wire harness protection device | 82817-02770 · 82817-0D210 · 82817-1A700 |
| 82817X | No. 17 wire harness protection device | 82817-0D230 · 82817-12G60 |
| 82818 | No. 2 wire harness protection device | 82817-12C10 · 82817-12D80 |
| 82823S | starter terminal cover | 82823-12110 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
