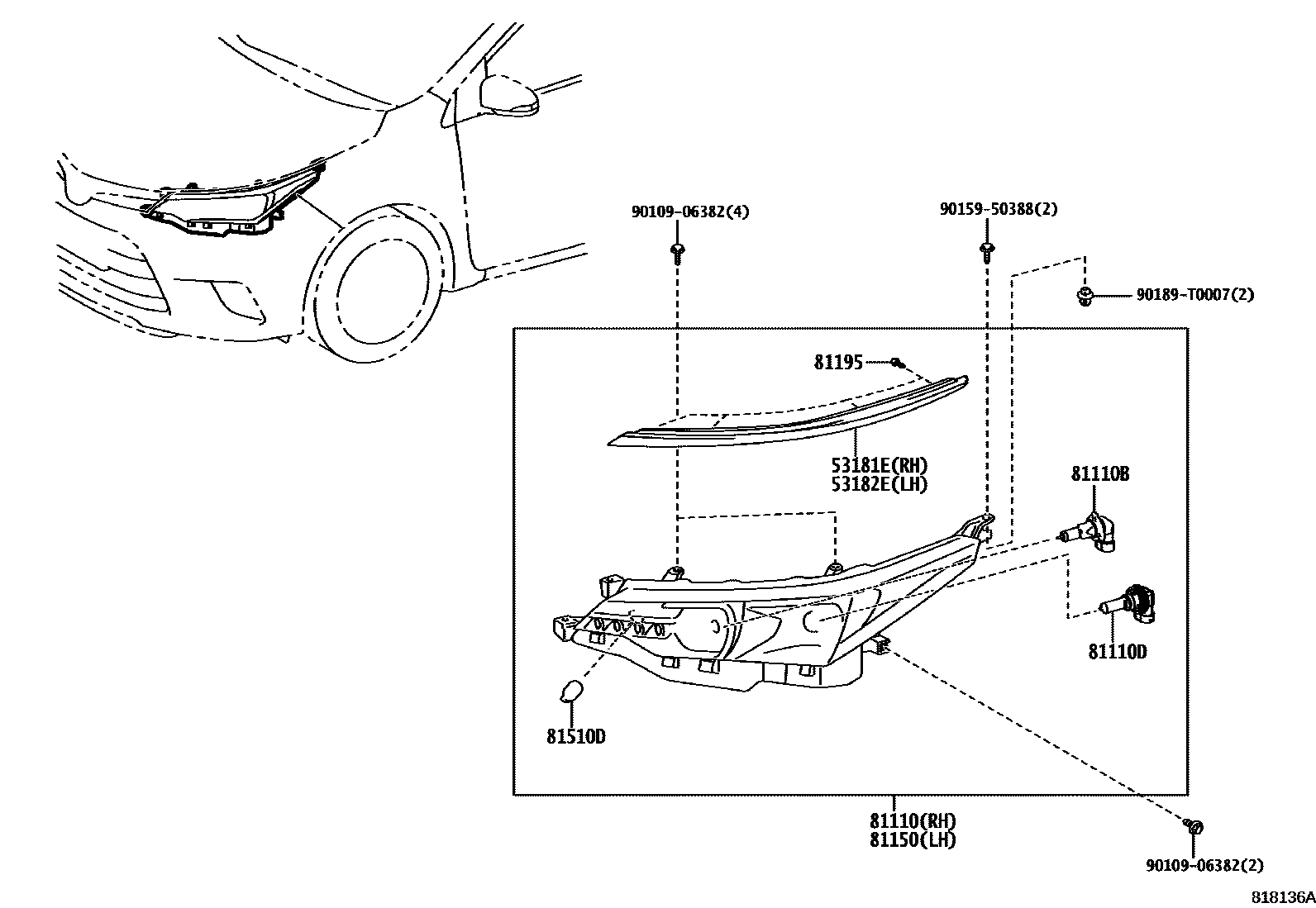

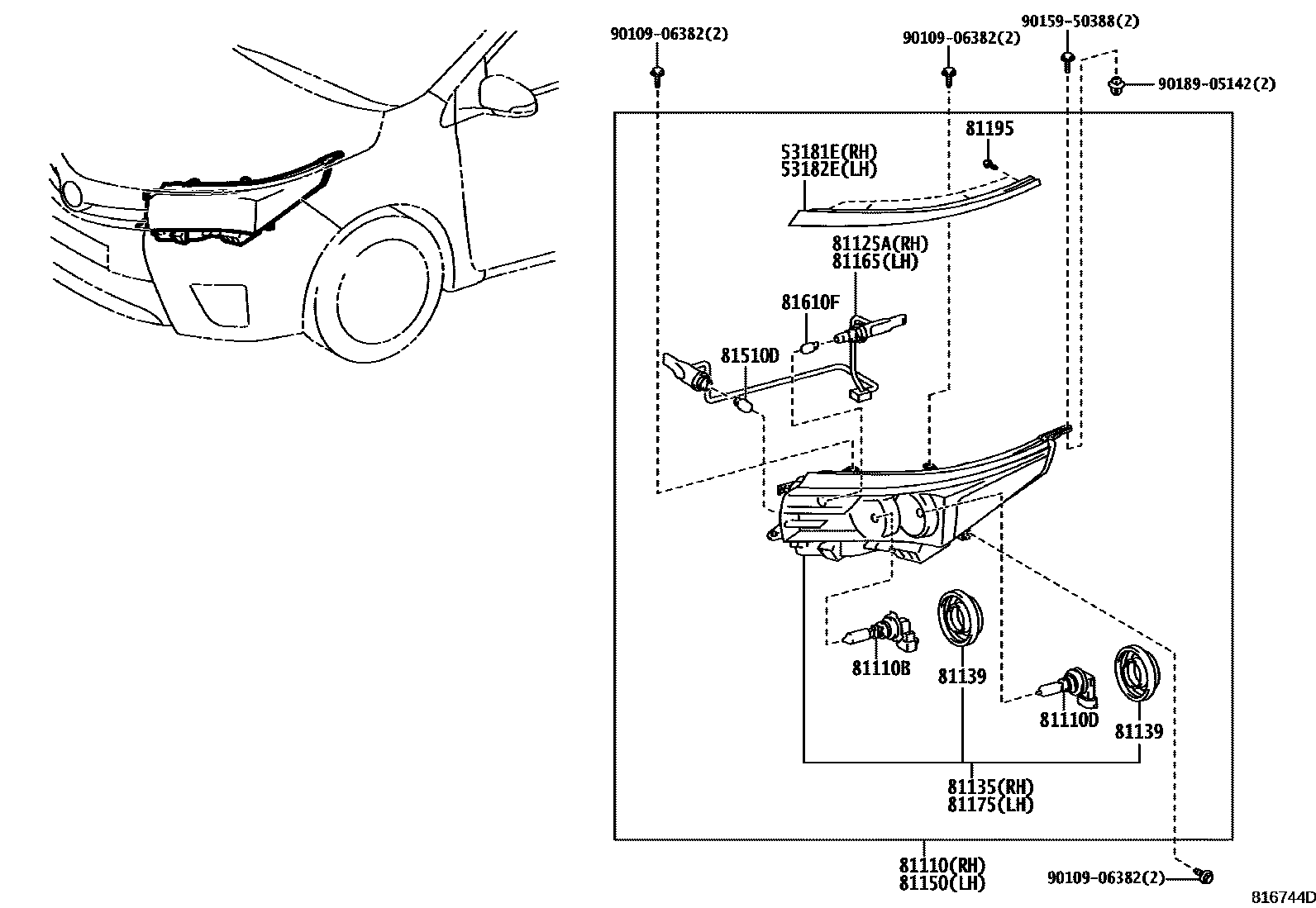

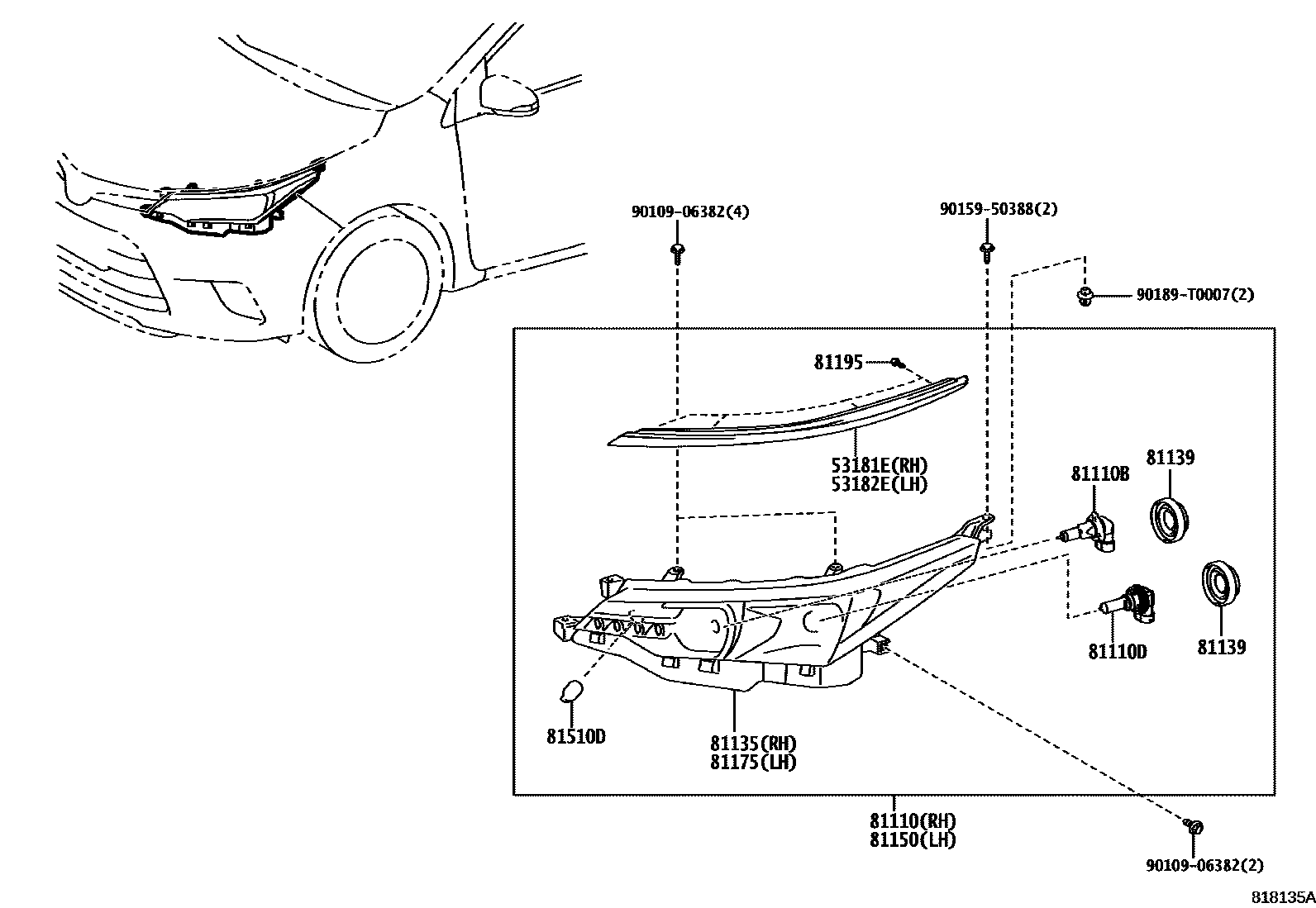

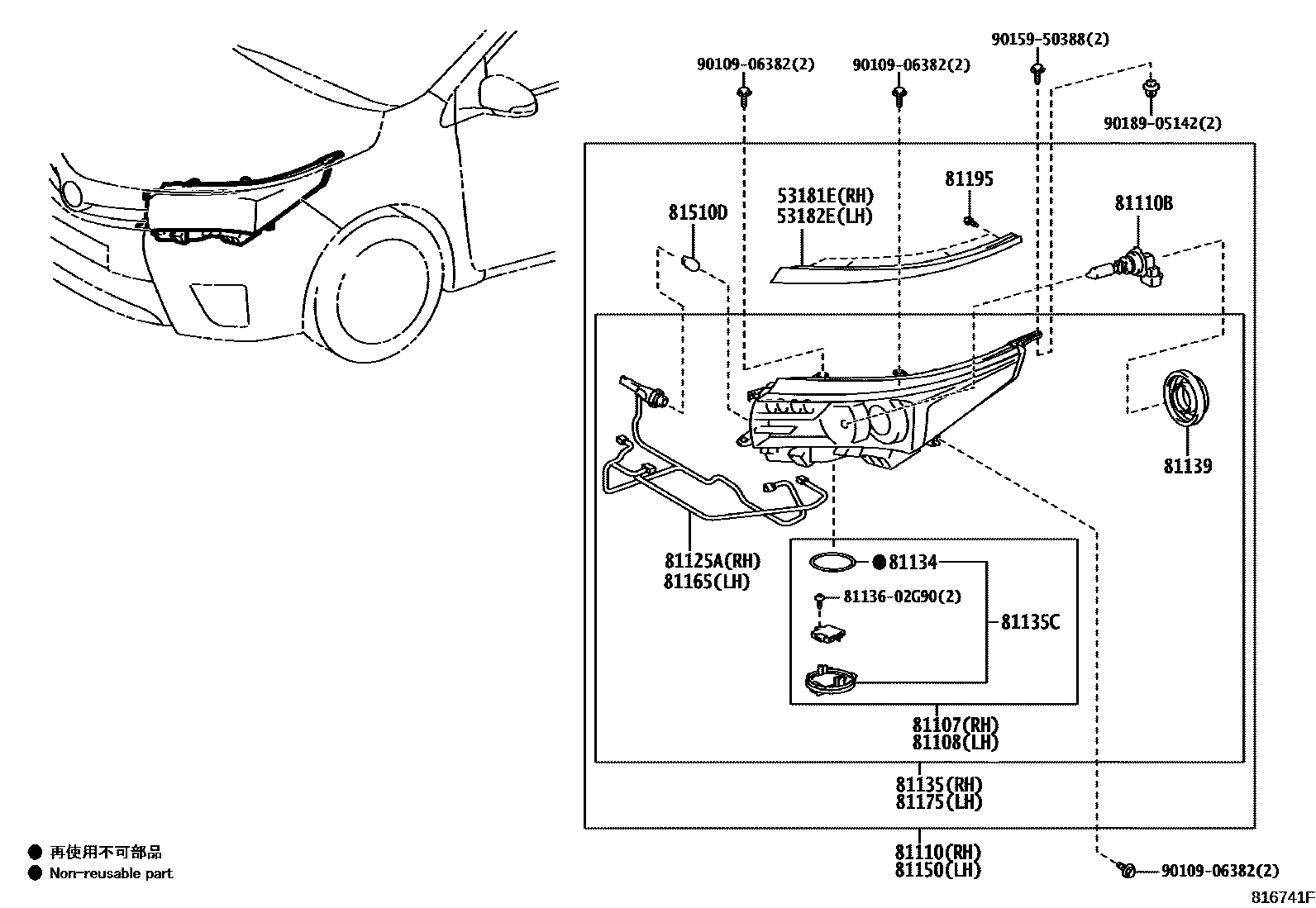

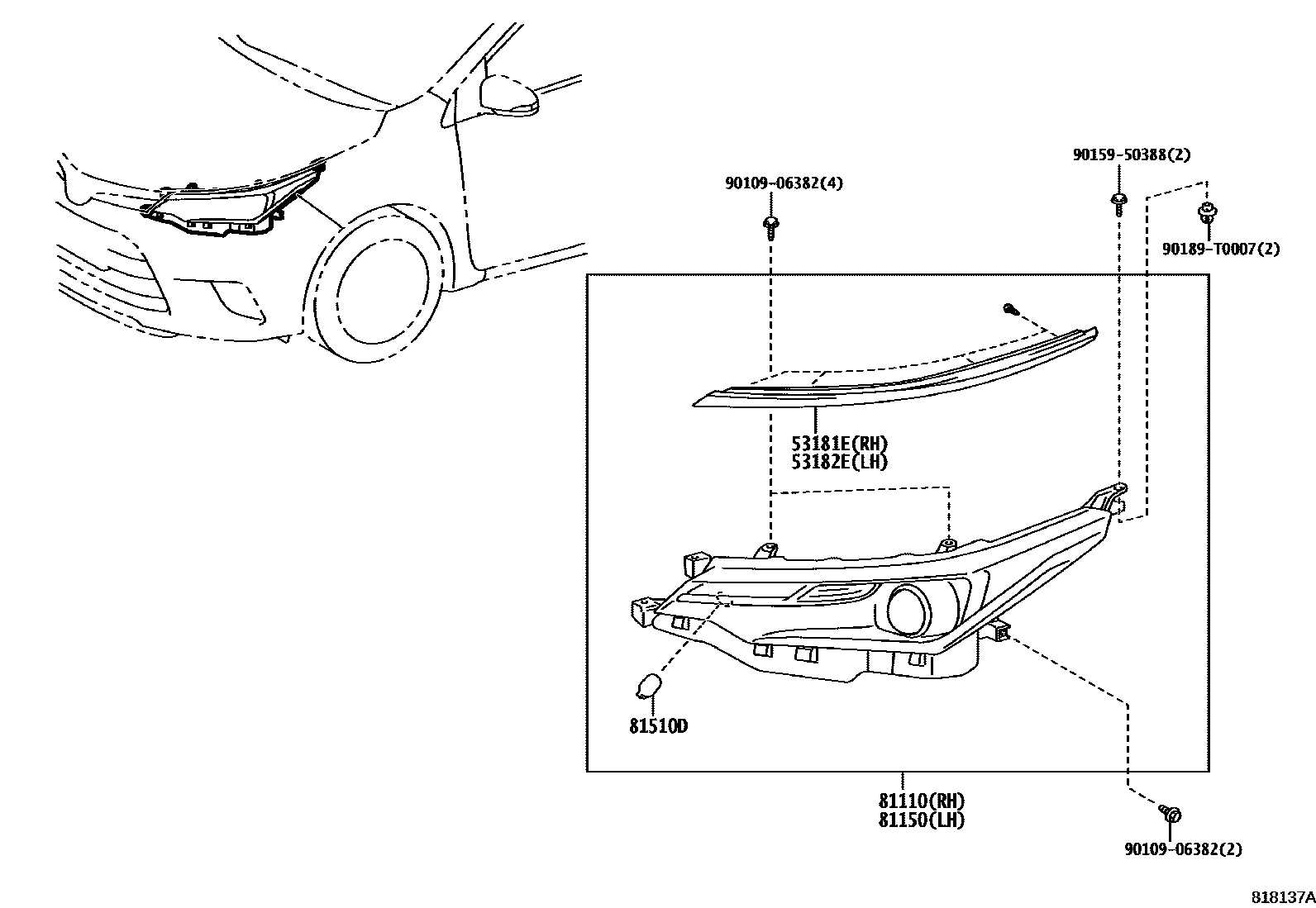

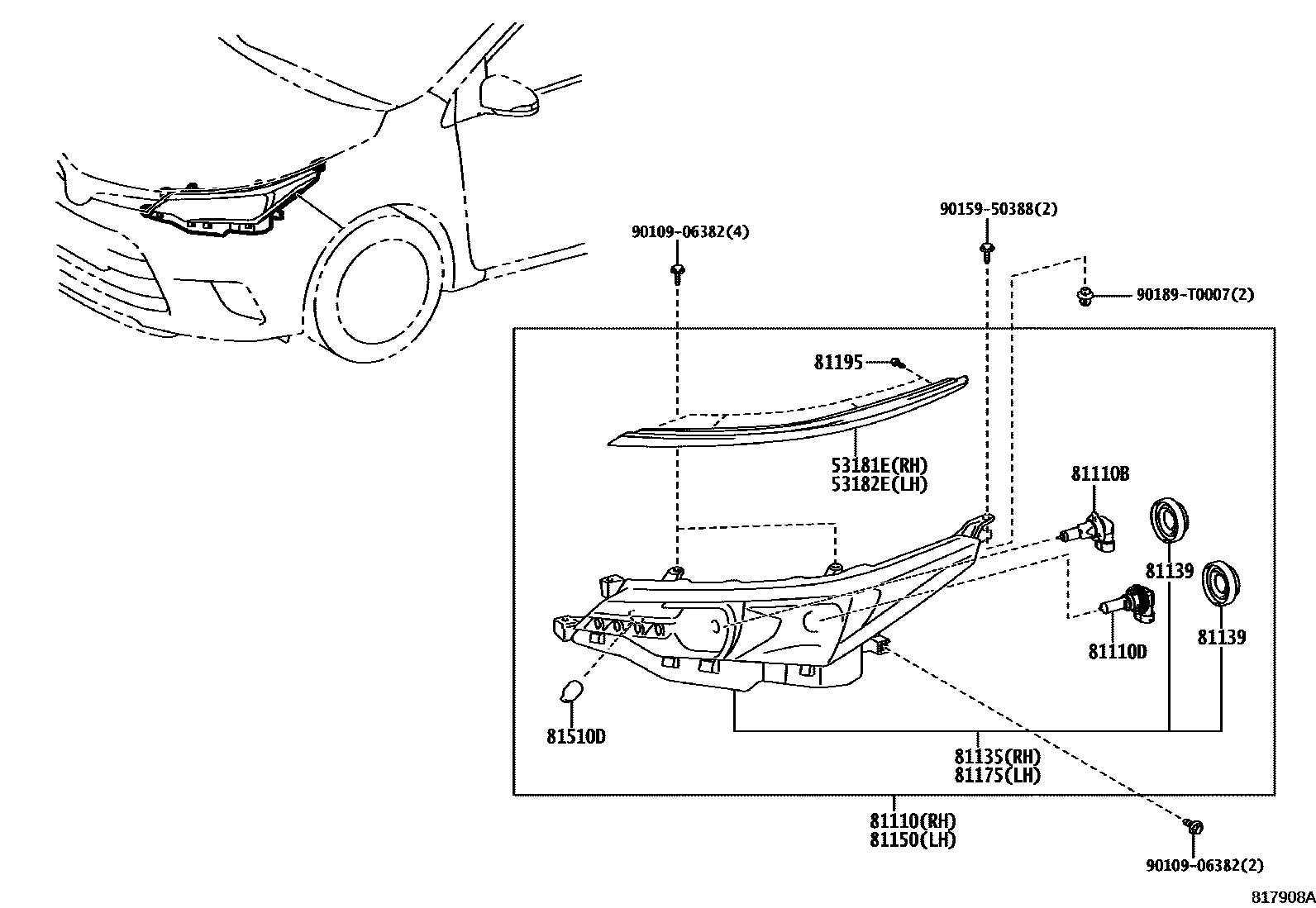

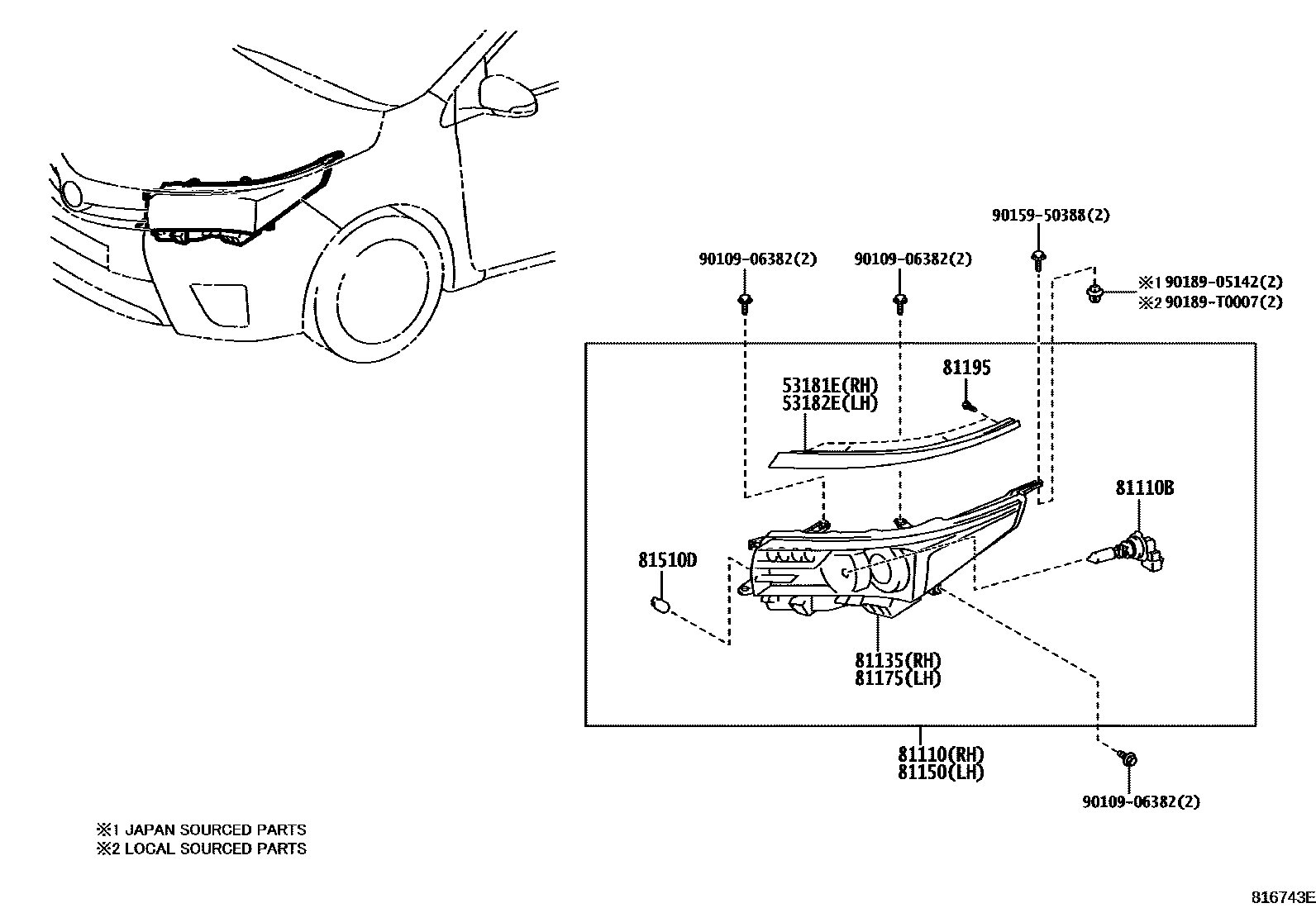

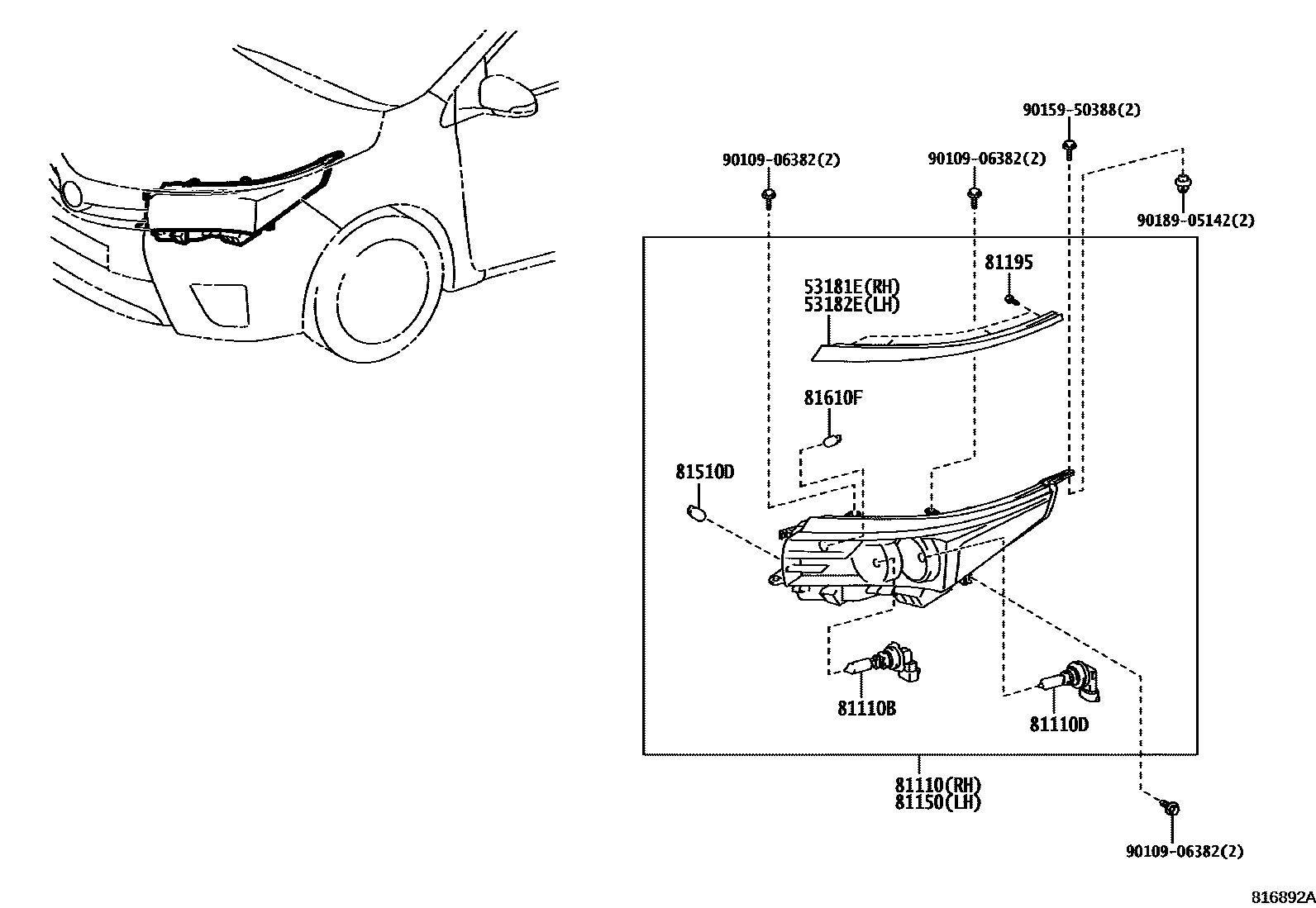

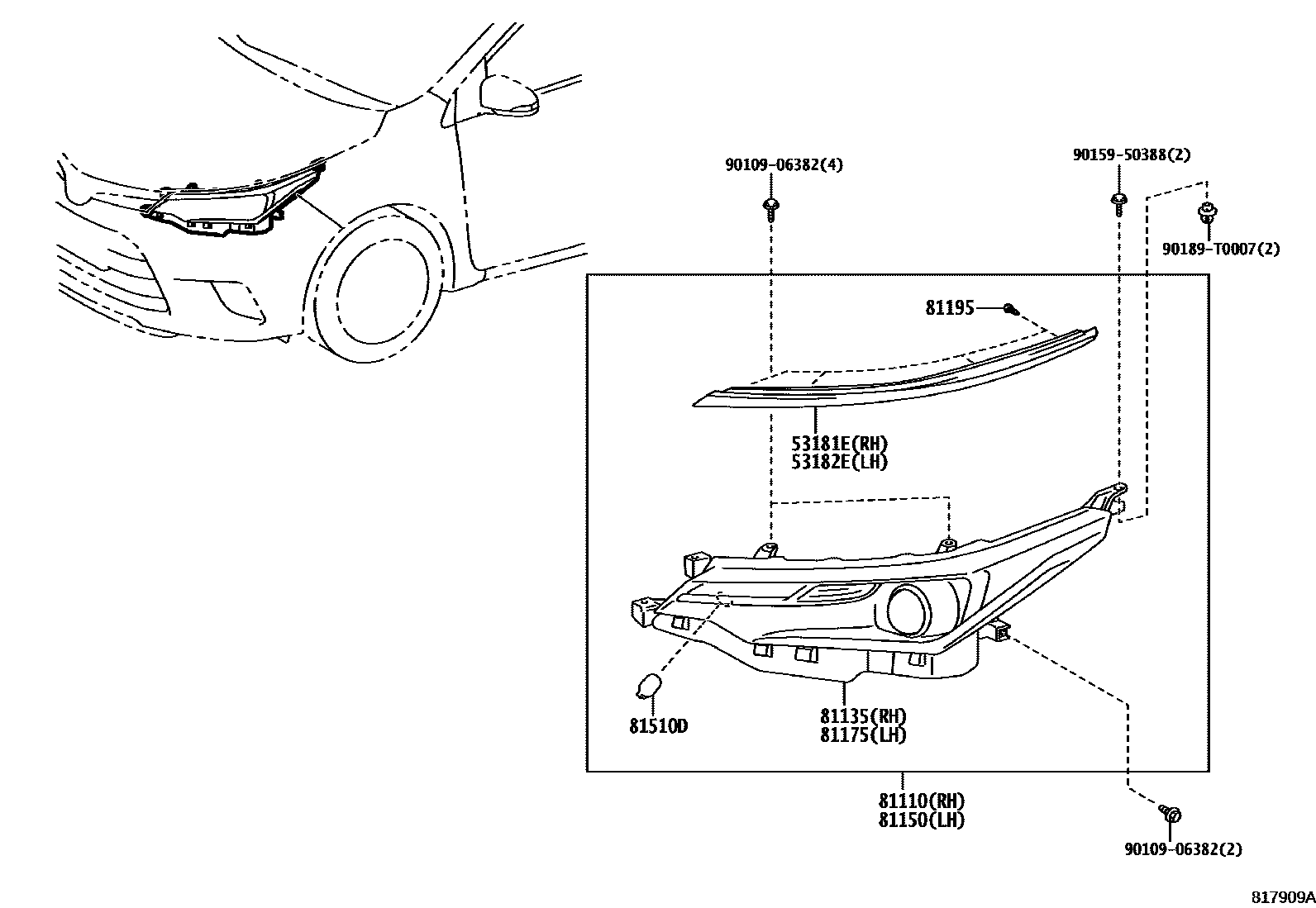

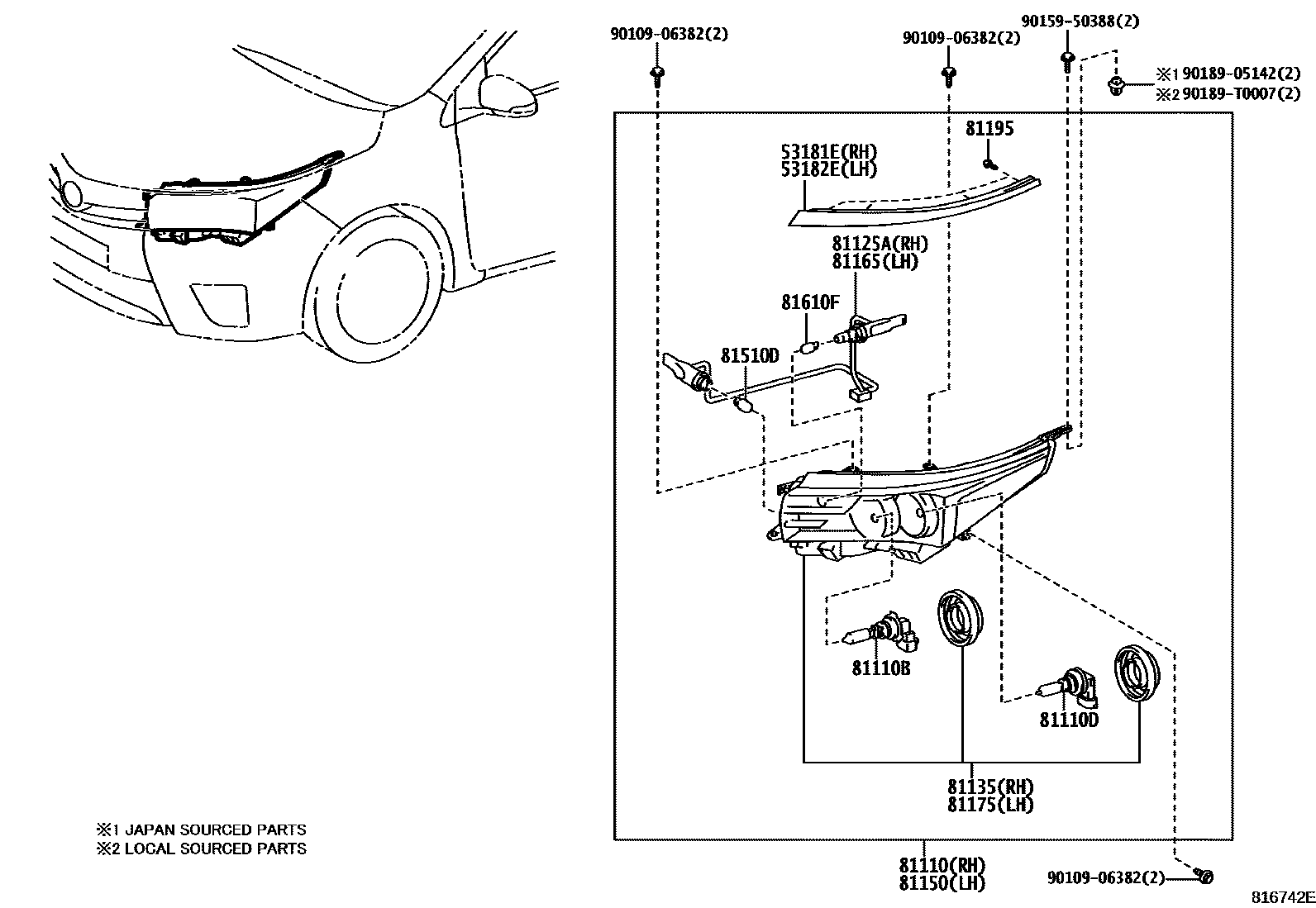

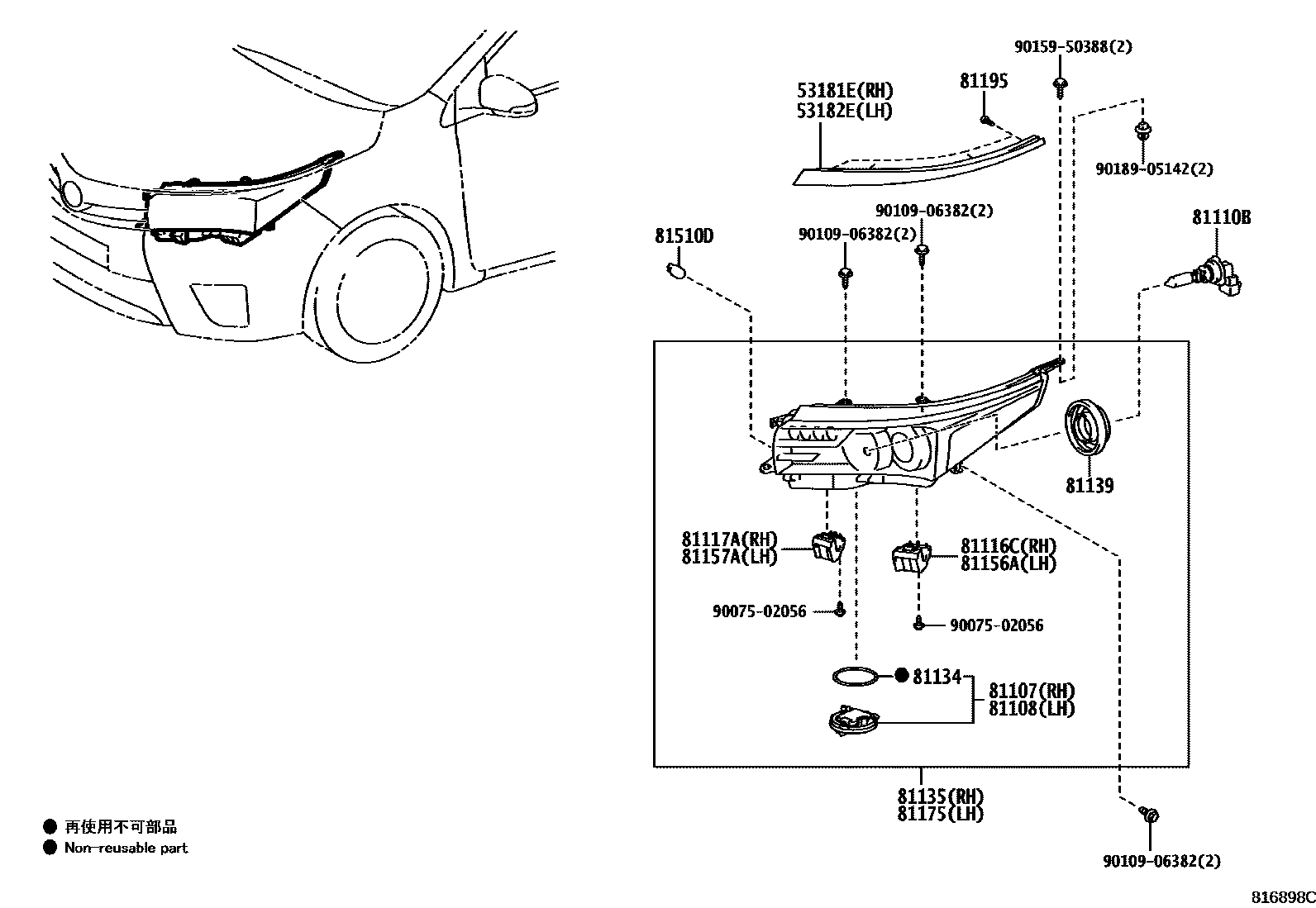

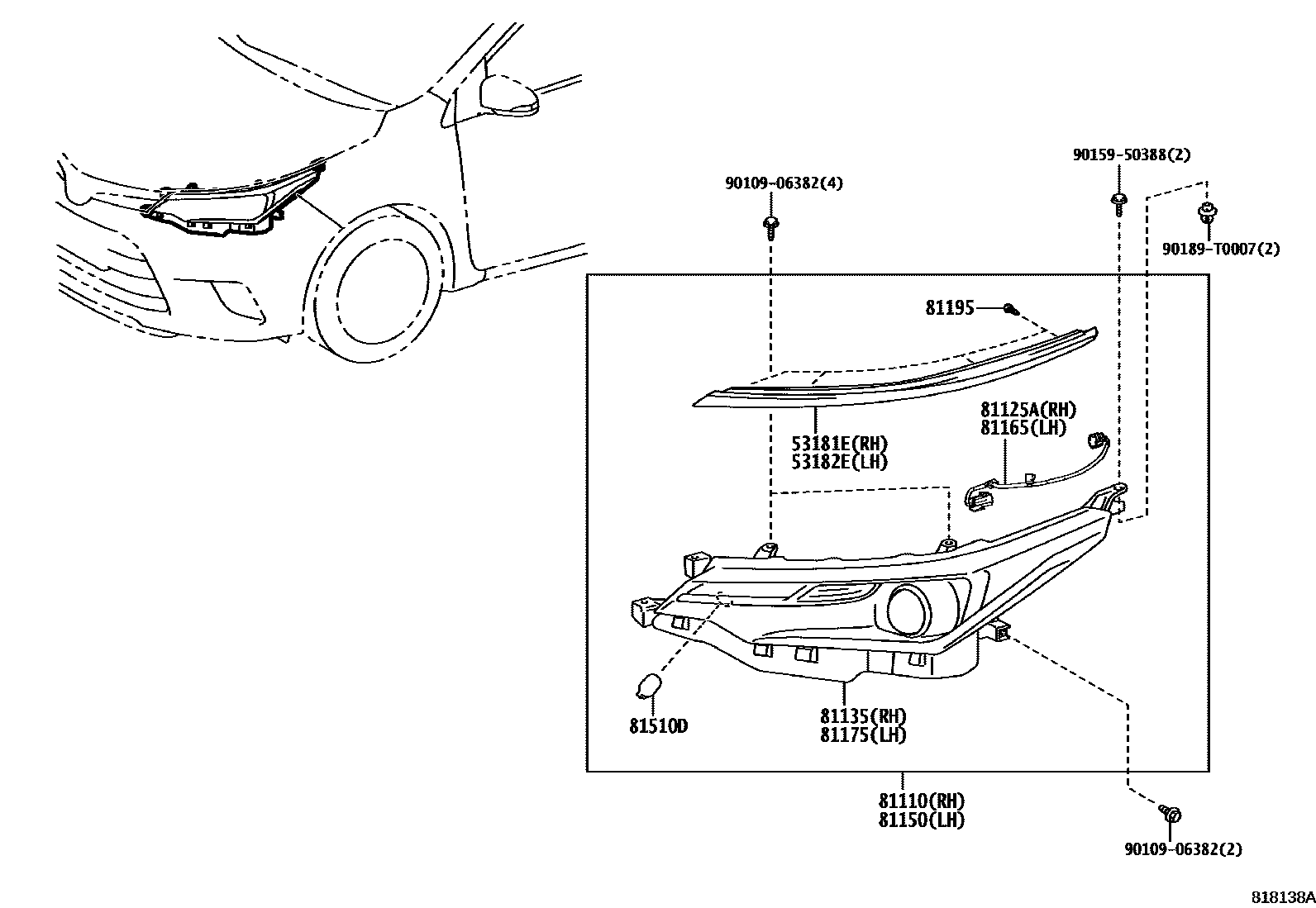

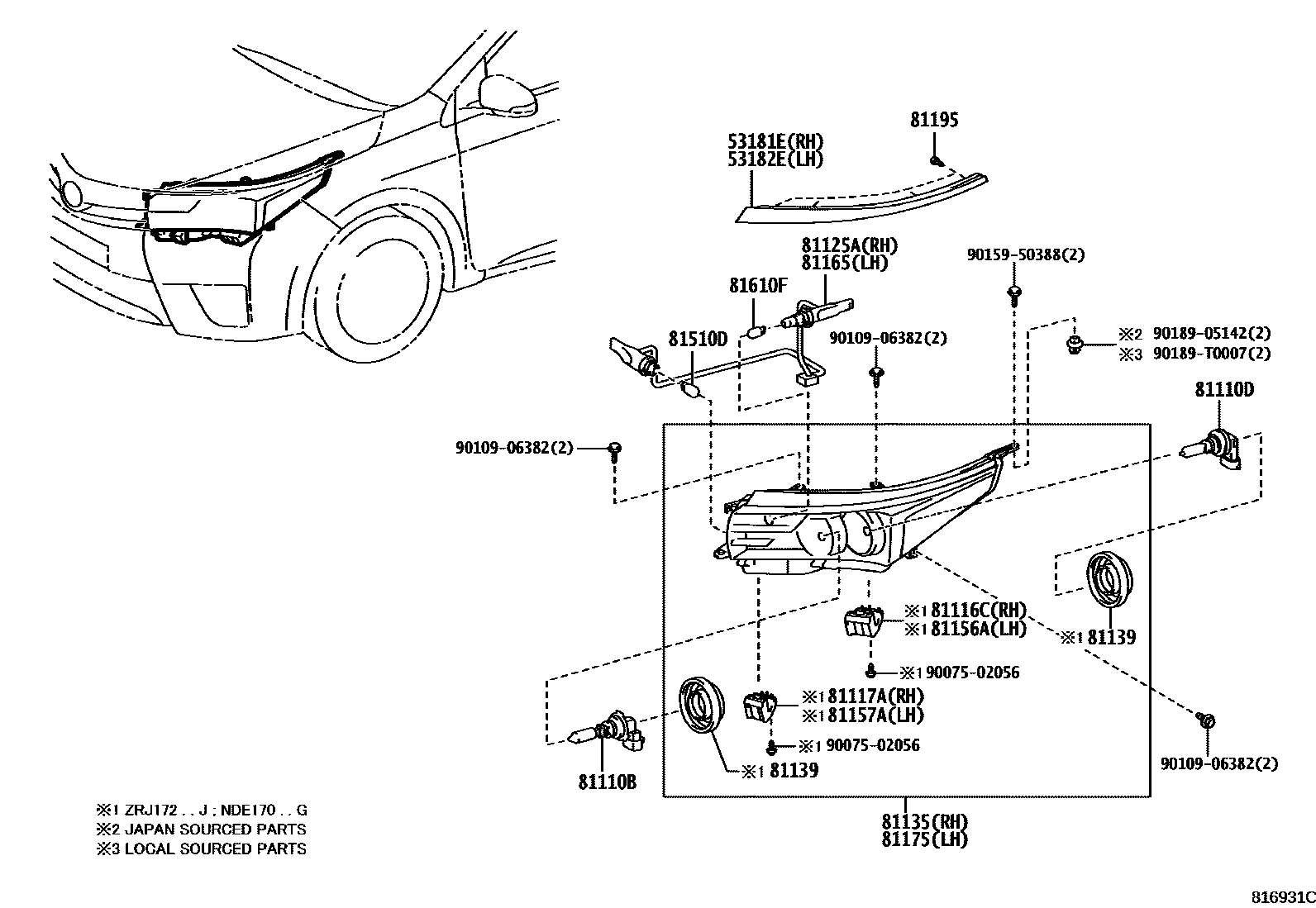

Toyota COROLLA Headlamp — Figure 8101
Toyota COROLLA EPC diagram 8101, Headlamp, with 13 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 53181E | Right headlight cover | 53181-02020 · 53181-02070 |
| 53182E | Left headlight cover | 53182-02020 · 53182-02070 |
| 81107 | Right headlight control ECU sub-assembly | 81107-02G30 · 81107-02G90 |
| 81108 | Left headlight control ECU sub-assembly | 81107-02G30 · 81107-02G90 |
| 81110 | Right headlight assembly | 81110-02E50 · 81110-02F20 · 81110-02F21 · 81110-02F30 · 81110-02F31 · 81110-02F40 · 81110-02F41 · 81110-02F50 · 81110-02F51 · 81110-02F60 · 81110-02F70 · 81110-02F71 · 81110-02F80 · 81110-02F81 · 81110-02G00 · 81110-02G70 · 81110-02G80 · 81110-02G90 · 81110-02J90 · 81110-02N00 · 81110-02N10 · 81110-02N20 · 81110-02N30 · 81110-02N40 · 81110-02N50 · 81110-02N60 · 81110-02N80 · 81110-02N90 · 81110-02P40 · 81110-02R30 · 81110-02R40 · 81110-02R50 · 81110-02R60 · 81110-02R80 · 81110-02R90 · 81110-02S20 · 81110-02T80 |
| 81110B | Bulb (for headlight No. 1) | 90981-13046 |
| 81110D | Bulb (for headlight No. 2) | 90981-13075 |
| 81116C | Right headlight bracket | 81116-02G30 |
| 81117A | Right headlight bracket | 81117-02G30 |
| 81125A | Right headlight wire | 81125-02F20 · 81125-02F30 · 81125-02F60 · 81125-02G00 · 81125-02G80 · 81125-02G90 · 81125-02N90 |
| 81134 | headlight gasket | 81112-02G90 · 90075-23002 |
| 81135 | Right headlight assembly assembly | 81130-02F20 · 81130-02F21 · 81130-02F30 · 81130-02F31 · 81130-02F40 · 81130-02F41 · 81130-02F50 · 81130-02F51 · 81130-02F70 · 81130-02F71 · 81130-02F80 · 81130-02F81 · 81130-02G50 · 81130-02G51 · 81130-02J80 · 81130-02J81 · 81130-02N00 · 81130-02N10 · 81130-02N20 · 81130-02P40 · 81130-02R30 · 81130-02R40 · 81130-02R50 · 81140-02N30 · 81140-02N40 · 81140-02N50 · 81140-02N60 · 81145-02E50 · 81145-02F60 · 81145-02G00 · 81145-02G80 · 81145-02G90 · 81145-02N80 · 81145-02N90 · 81145-02R60 · 81145-02R80 · 81145-02S20 |
| 81135C | No. 1 headlight rear cover | 81135-02G90 |
| 81139 | Headlight lamp holder cover | 81139-02G90 · 90075-65006 |
| 81150 | Left headlight assembly | 81150-02E50 · 81150-02F20 · 81150-02F21 · 81150-02F30 · 81150-02F31 · 81150-02F40 · 81150-02F41 · 81150-02F50 · 81150-02F51 · 81150-02F60 · 81150-02F70 · 81150-02F71 · 81150-02F80 · 81150-02F81 · 81150-02G00 · 81150-02G70 · 81150-02G80 · 81150-02G90 · 81150-02J90 · 81150-02N00 · 81150-02N10 · 81150-02N20 · 81150-02N30 · 81150-02N40 · 81150-02N50 · 81150-02N60 · 81150-02N80 · 81150-02N90 · 81150-02P40 · 81150-02R30 · 81150-02R40 · 81150-02R50 · 81150-02R60 · 81150-02R80 · 81150-02R90 · 81150-02S20 · 81150-02T70 |
| 81156A | Left headlight bracket | 81116-02G30 |
| 81157A | Left headlight bracket | 81117-02G30 |
| 81165 | Left headlight wire | 81125-02F20 · 81125-02F60 · 81125-02G00 · 81125-02G80 · 81125-02G90 · 81125-02N90 · 81125-02S20 · 81165-02F30 |
| 81175 | Left headlight assembly assembly | 81070-02N30 · 81070-02N40 · 81070-02N50 · 81070-02N60 · 81170-02F20 · 81170-02F21 · 81170-02F30 · 81170-02F31 · 81170-02F40 · 81170-02F41 · 81170-02F50 · 81170-02F51 · 81170-02F70 · 81170-02F71 · 81170-02F80 · 81170-02F81 · 81170-02G50 · 81170-02G51 · 81170-02J80 · 81170-02J81 · 81170-02N00 · 81170-02N10 · 81170-02N20 · 81170-02P40 · 81170-02R30 · 81170-02R40 · 81170-02R50 · 81185-02E50 · 81185-02F60 · 81185-02G00 · 81185-02G80 · 81185-02G90 · 81185-02N80 · 81185-02N90 · 81185-02R60 · 81185-02R80 · 81185-02S20 |
| 81195 | headlight screw | 90168-40059 |
| 81510D | Bulb (for front turn signal lamp) | 90981-15021 |
| 81610F | Light bulb (for width indicator light) | 90981-11069 |
