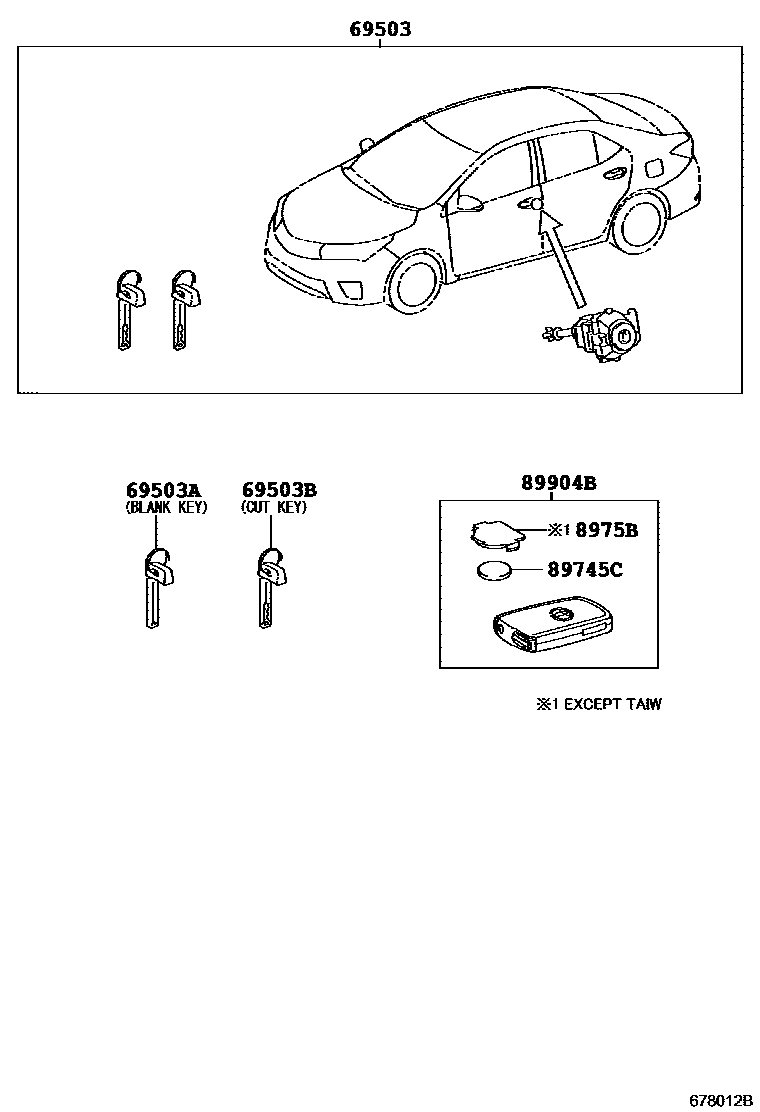

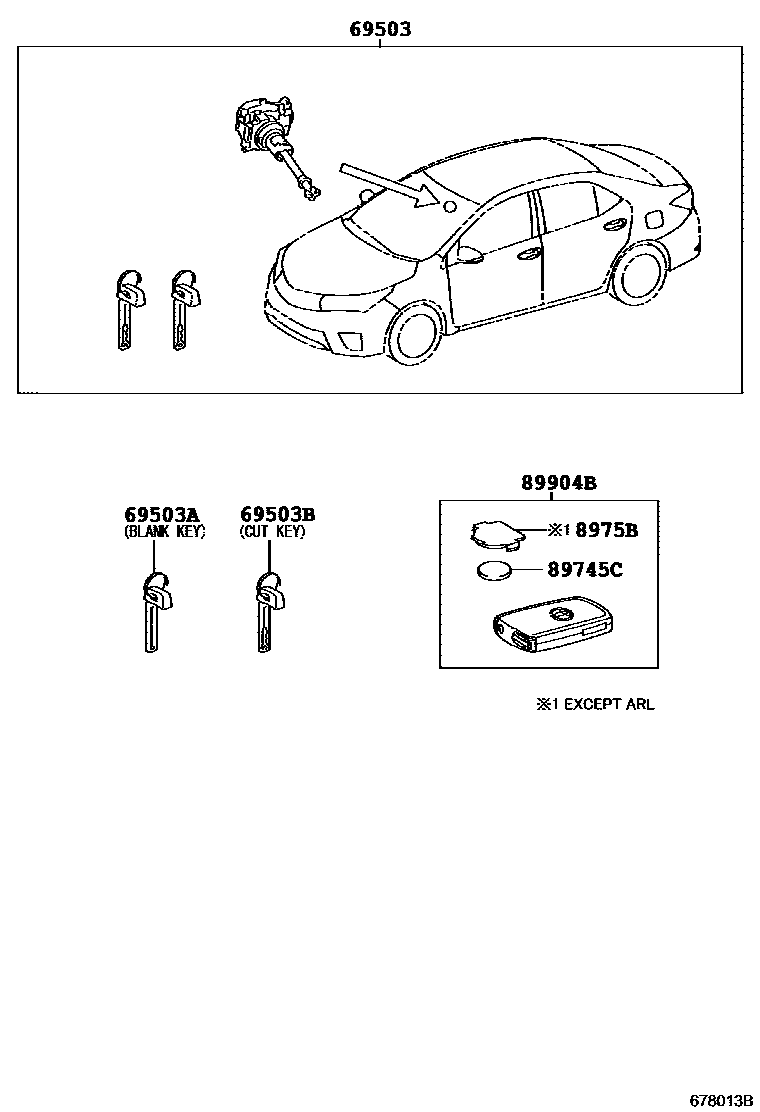

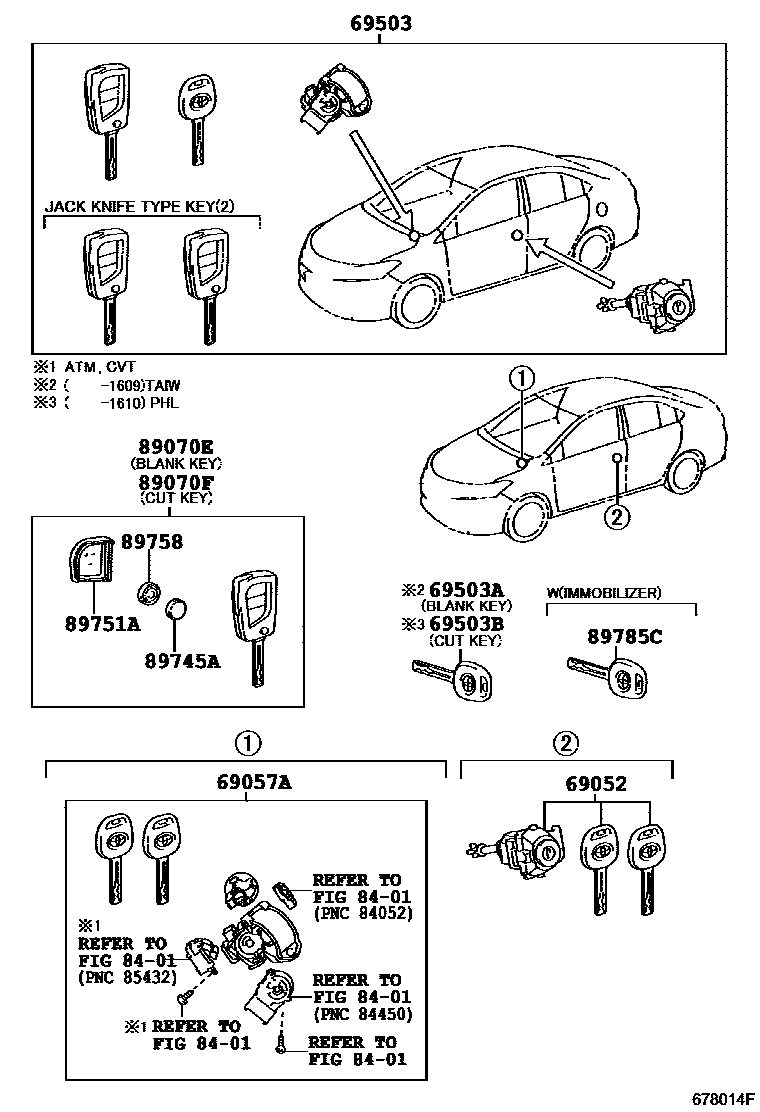

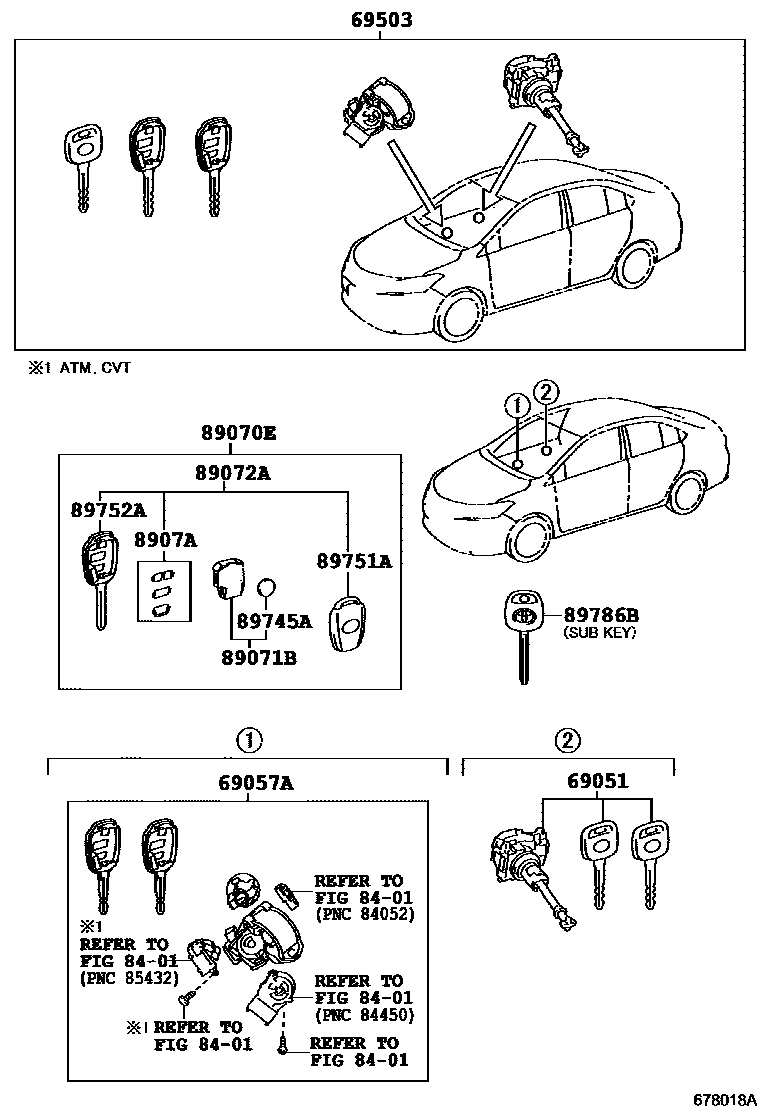

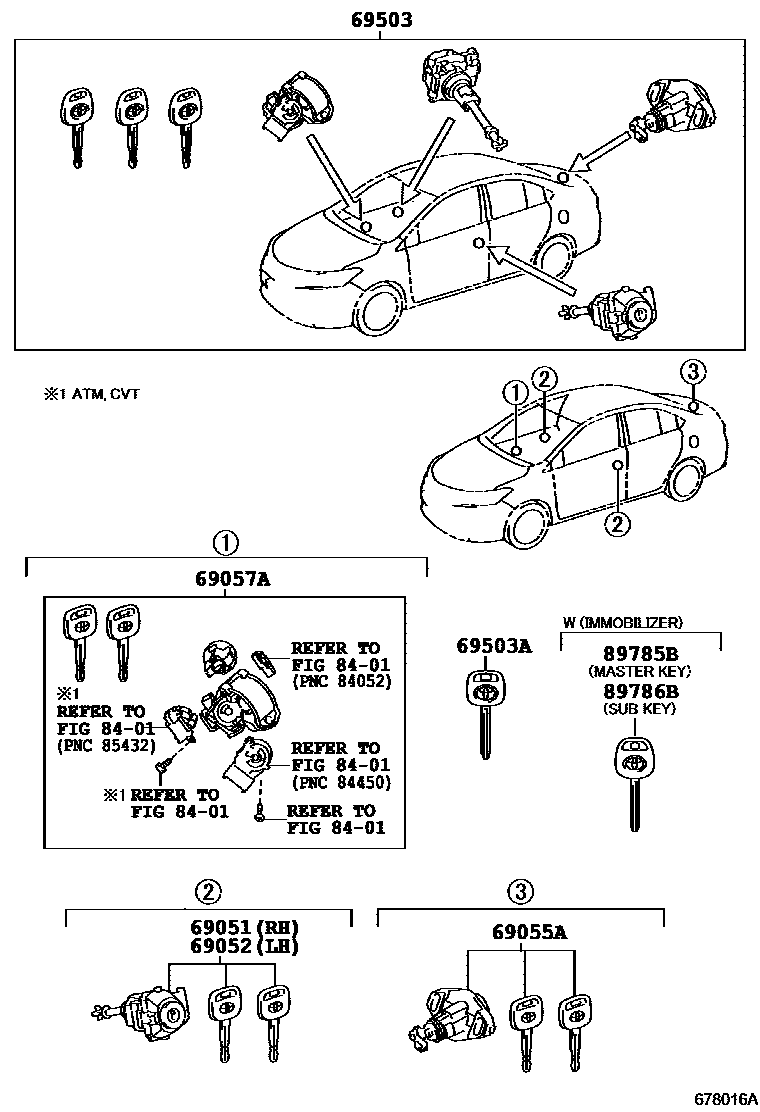

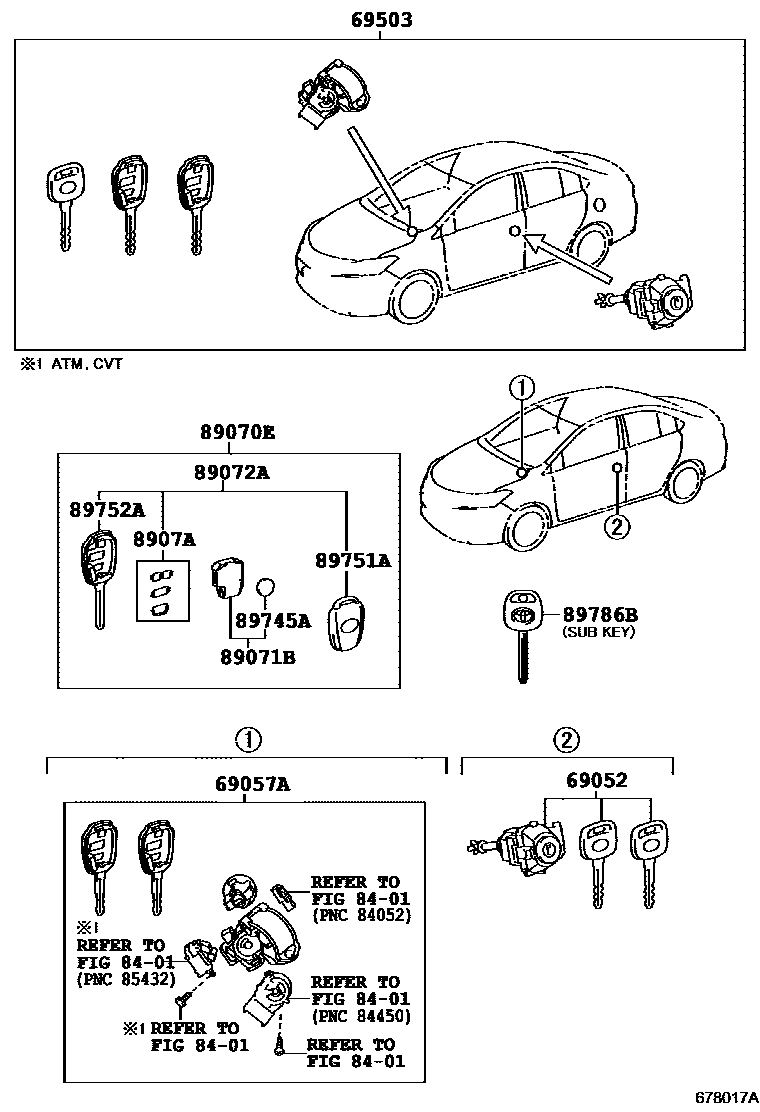

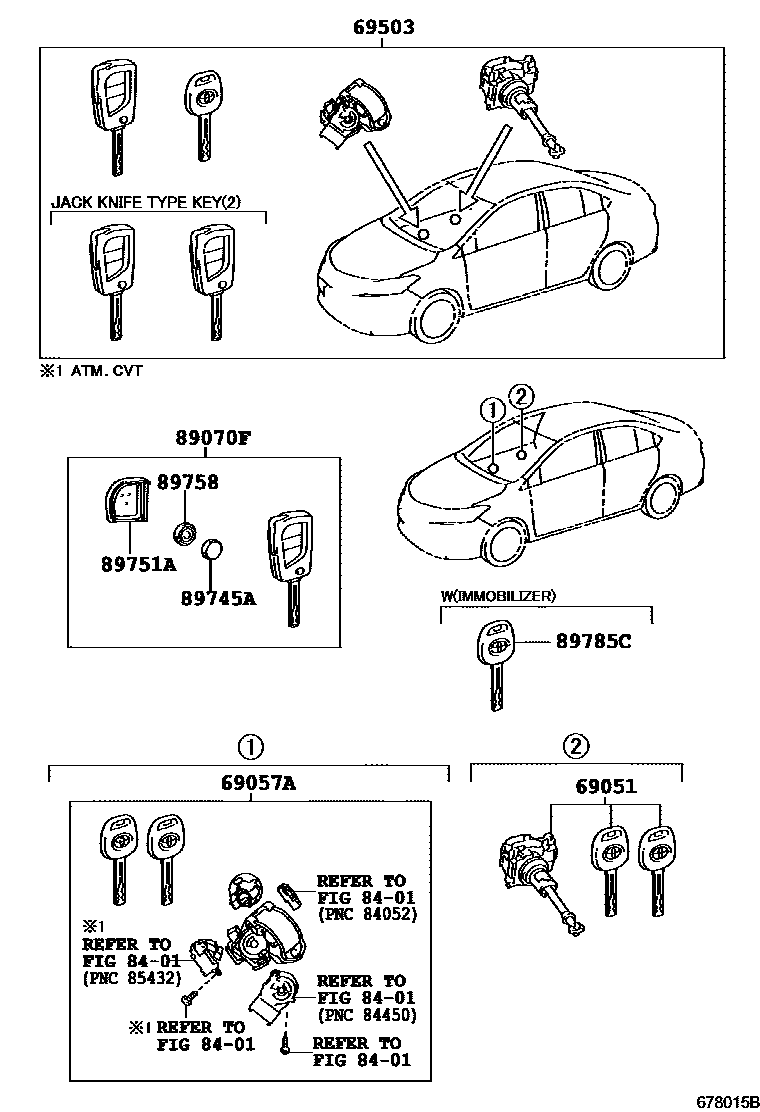

Toyota COROLLA 锁芯组件 — Figure 6712
Toyota COROLLA EPC diagram 6712, 锁芯组件, with 7 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-02290 · 69051-02300 · 69051-02310 · 69051-02320 · 69051-02330 |
| 69052 | Left door lock cylinder and key assembly | 69052-02260 · 69052-02340 · 69052-02350 · 69052-02360 · 69052-02380 · 69052-02440 |
| 69055A | Luggage lock cylinder and key assembly | 69055-02300 · 69055-02310 · 69055-02320 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-02770 · 69057-02780 · 69057-02790 · 69057-02800 · 69057-02810 · 69057-02820 · 69057-02830 · 69057-02840 · 69057-02850 · 69057-02860 · 69057-02870 · 69057-02880 · 69057-02890 · 69057-02A00 · 69057-02A10 · 69057-02A20 · 69057-02A30 · 69057-02A70 · 69057-02A80 · 69057-02A90 · 69057-02B00 · 69057-02B90 |
| 69503 | Door lock cylinder components | 69005-02B60 · 69005-02B70 · 69005-02C20 · 69005-02C30 · 69005-02C40 · 69005-02C50 · 69005-02C60 · 69005-02C70 · 69005-02C80 · 69005-02C90 · 69005-02D00 · 69005-02D50 · 69005-02D60 · 69005-02D70 · 69005-02D80 · 69005-02D90 · 69005-02E00 · 69005-02E20 · 69005-02F00 · 69005-02L80 · 89704-02350 · 89704-02351 · 89704-02620 · 89704-02621 · 89704-02750 · 89704-02760 · 89704-02770 · 89704-02780 · 89704-02860 · 89704-02870 · 89704-02A20 · 89704-02A30 · 89704-02B30 · 89704-02B40 · 89704-02B50 · 89704-02B60 · 89704-02B70 · 89704-02B80 · 89704-02B90 · 89704-02C00 |
| 69503A | external tooth key | 69515-06030 · 69515-12340 · 69515-33100 · 90999-00188 · 90999-00199 · 90999-00200 |
| 69503B | internal tooth key | 69515-02160 · 69515-06020 · 69515-33090 |
| 89070E | Remote key assembly | 89070-02A10 · 89070-02A30 · 89070-02A31 · 89070-02B40 · 89070-02B50 · 89070-02B80 · 89070-02B90 · 89070-02C50 |
| 89070F | Remote key assembly (internal tooth key) | 89070-02D00 · 89070-02D10 · 89070-02D20 · 89070-02D30 · 89070-02D80 · 89070-02D81 |
| 89071B | Remote key sub-assembly module assembly | 89071-02170 · 89071-02180 · 89071-02200 · 89071-02210 |
| 89072A | Remote key shell assembly | 89072-02670 · 89072-02680 · 89072-02690 · 89072-02750 |
| 8907A | Transmitter switch assembly | 8907A-12020 · 8907A-22010 |
| 89745A | Transmitter battery | 89745-02050 · 89745-02060 · 89745-0D040 |
| 89745C | Transmitter battery | 89745-45010 · 89745-50020 |
| 89751A | Transmitter housing cover | 89751-02180 · 89751-02190 · 89751-02200 · 89751-02220 · 89751-42090 |
| 89752A | transmitter housing | 89752-02390 · 89752-02460 · 89752-0R040 · 89752-42020 |
| 89758 | Remote key seal | 89758-02010 · 89758-02020 · 89758-02030 |
| 8975B | Remote control battery case cover | 8975B-33010 |
| 89785B | transceiver key master transmitter | 89785-02390 · 89785-02410 · 89785-0D170 |
| 89785C | transceiver key master transmitter | 89785-02460 · 89785-02470 |
| 89786B | transceiver key secondary transmitter | 89786-02260 · 89786-0R020 |
| 89904B | Electronic key transmitter sub-assembly | 89904-02160 · 89904-12300 · 89904-12301 · 89904-12390 · 89904-12450 · 89904-12451 · 89904-12460 · 89904-12490 · 89904-33460 · 89904-33500 · 89904-33501 · 89904-33502 |
