Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 3 images and 48 PNC and OE references.

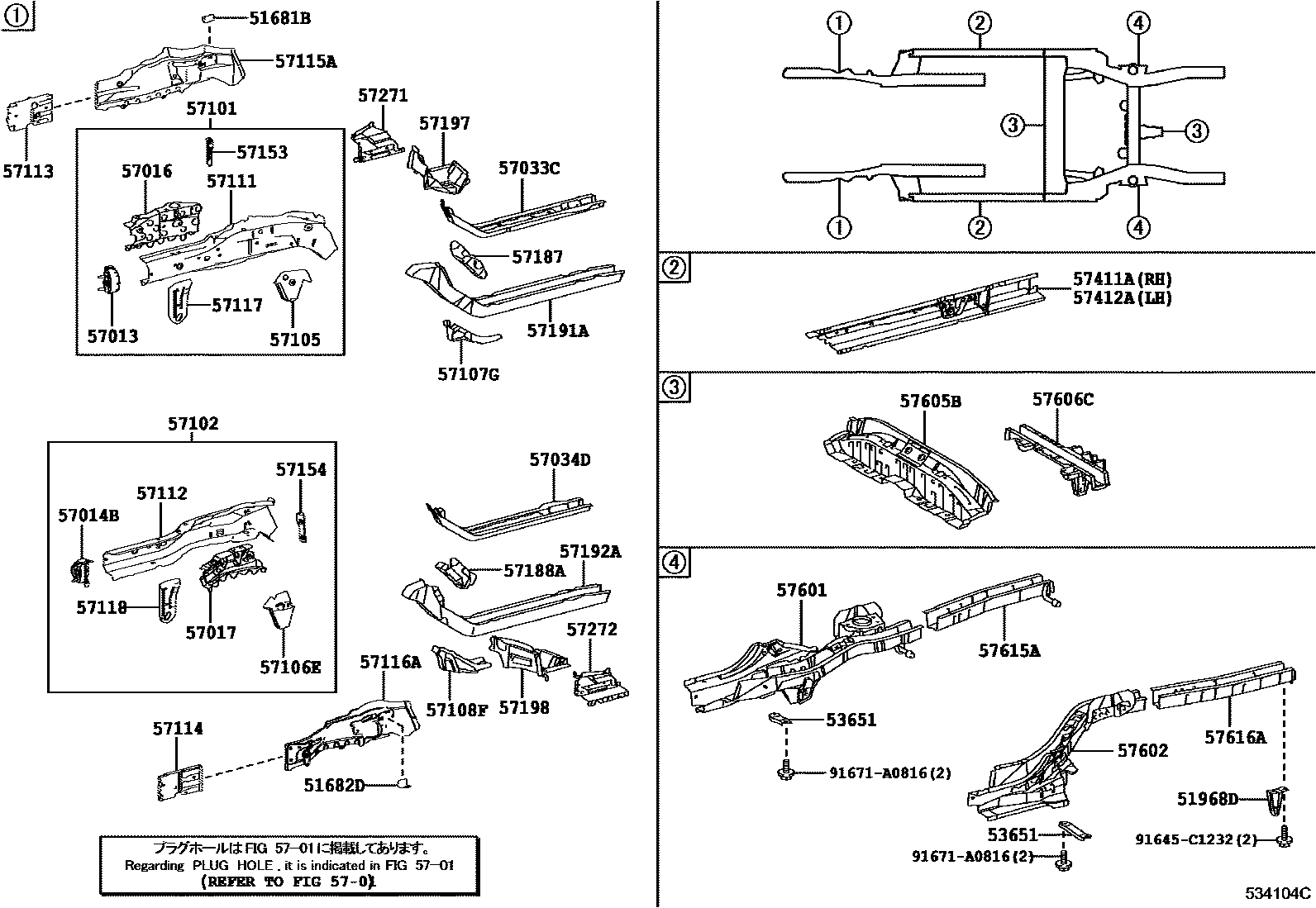

Toyota COROLLA Floor stringers EPC diagram — 534104C
Floor stringers — 534104C (201310 – 999999)

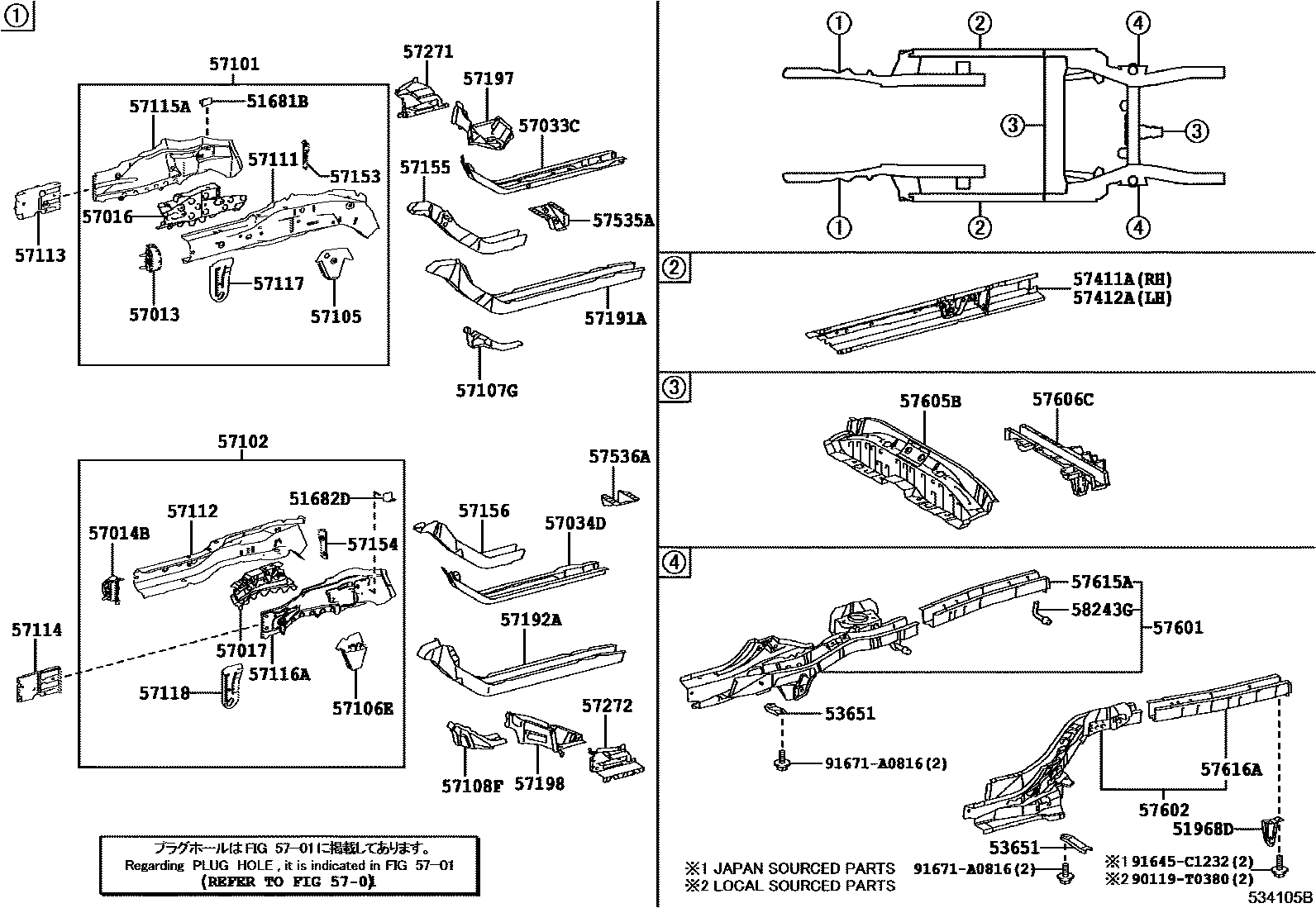

Toyota COROLLA Floor stringers EPC diagram — 534105B
Floor stringers — 534105B (201312 – 999999)

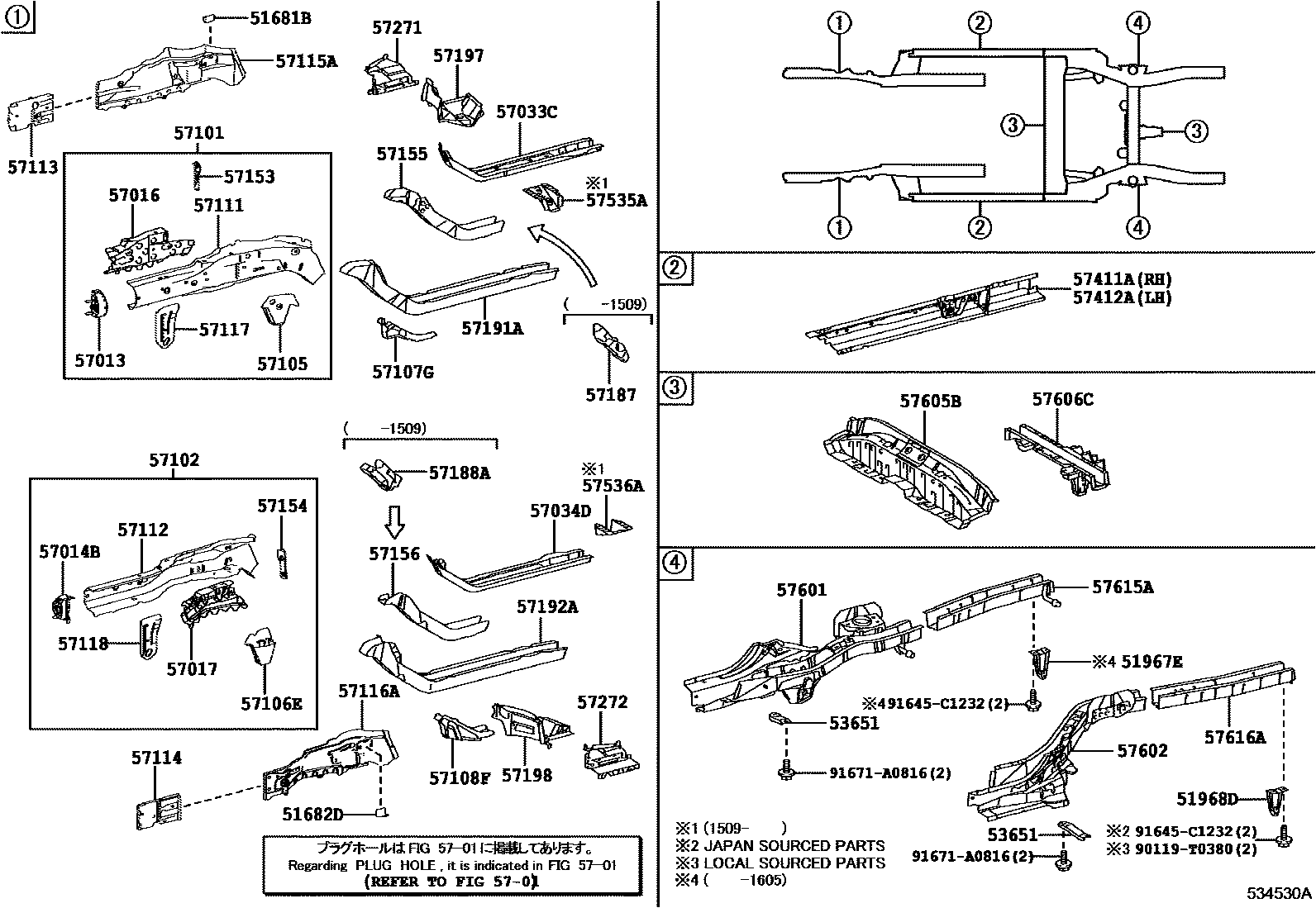

Toyota COROLLA Floor stringers EPC diagram — 534530A
Floor stringers — 534530A (201405 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-02060 · 51681-32050
51682DLeft front wheel brake flexible hose support plate51682-02060 · 51682-32040
51967Eright rear transport hook51967-12300
51968DLeft rear transport hook51968-02060 · 51968-02120 · 51968-02130 · 51968-12170
53651Rear floor longitudinal beam bracket53651-02080
57013Right front longitudinal beam bracket sub-assembly57013-02140 · 57013-02170
57014BLeft front longitudinal beam bracket sub-assembly57014-02130 · 57014-02160
57016Right front longitudinal beam reinforcement sub-assembly57016-02120 · 57016-12080
57017Left front longitudinal beam reinforcement sub-assembly57017-02110 · 57017-02150 · 57017-02160 · 57017-02170 · 57017-12050 · 57017-12060
57033CNo. 3 right front longitudinal beam reinforcement sub-assembly57033-02090 · 57033-02110
57034DNo. 3 left front longitudinal beam reinforcement sub-assembly57034-02100 · 57034-02120
57101Right front longitudinal beam sub-assembly57101-02917 · 57101-02918 · 57101-02920 · 57101-02921
57102Left front longitudinal beam sub-assembly57102-02930 · 57102-02931 · 57102-02932 · 57102-02933 · 57102-02934 · 57102-02935 · 57102-02936
57105Right front suspension cross member front mounting bracket sub-assembly57105-12140
57106ELeft front suspension cross member front mounting bracket sub-assembly57106-12130
57107GRight front suspension cross member rear mounting bracket sub-assembly57107-12110
57108FLeft front suspension cross member rear mounting bracket sub-assembly57108-12130
57111Right front longitudinal beam57111-02160
57112Left front longitudinal beam57112-02130 · 57112-02160
57113Right front longitudinal beam extension57113-02110
57114Left front longitudinal beam extension57114-02110
57115ARight front longitudinal beam outer panel57115-02080 · 57115-12080
57116ALeft front longitudinal beam outer panel57116-02090 · 57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-12130
57153No. 2 right front longitudinal beam reinforcement57153-02040 · 57153-32030
57154No. 2 left front longitudinal beam reinforcement57154-02030 · 57154-32030
57155No. 3 right front longitudinal beam reinforcement57155-02040
57156No. 3 left front longitudinal beam reinforcement57156-02060
57187No. 6 right front longitudinal beam plate57187-02010 · 57187-12020
57188ANo. 6 left front longitudinal beam plate57188-02050 · 57188-12020
57191ARight rear longitudinal member inside front floor57191-13010
57192ALeft rear longitudinal member inside front floor57192-13010
57197Right front torsion box section piece57197-02100
57198Left front anti-torsion box section piece57198-02100
57271Steering housing support beam right extension57271-02090 · 57271-02100
57272Steering casing support beam left extension57272-02080 · 57272-02100
57411AFloor right inner longitudinal beam57401-02260 · 57401-02270 · 57401-02280 · 57401-02330
57412AFloor left inner longitudinal beam57402-02260 · 57402-02270 · 57402-02280 · 57402-02331
57535AFront floor right bracket57535-02030
57536AFront floor left bracket57536-02030
57601Rear floor right longitudinal beam sub-assembly57601-02400 · 57601-02440 · 57601-02935 · 57601-02936 · 57601-02938
57602Rear floor left longitudinal beam sub-assembly57602-02520 · 57602-02570 · 57602-02936 · 57602-02937 · 57602-02939 · 57602-02940
57605BRear floor No. 1 cross member sub-assembly57605-02160 · 57605-02170 · 57605-02200
57606CRear floor No. 2 cross member sub-assembly57606-02070 · 57606-02181 · 57606-02230 · 57606-02250 · 57606-12190
57615ARear floor right rear longitudinal member57615-02919 · 57615-02922 · 57615-02923 · 57615-12905
57616ARear floor left rear longitudinal member57616-02918 · 57616-02921 · 57616-02922 · 57616-12909
58243GExhaust pipe right side mounting bracket58243-12020
