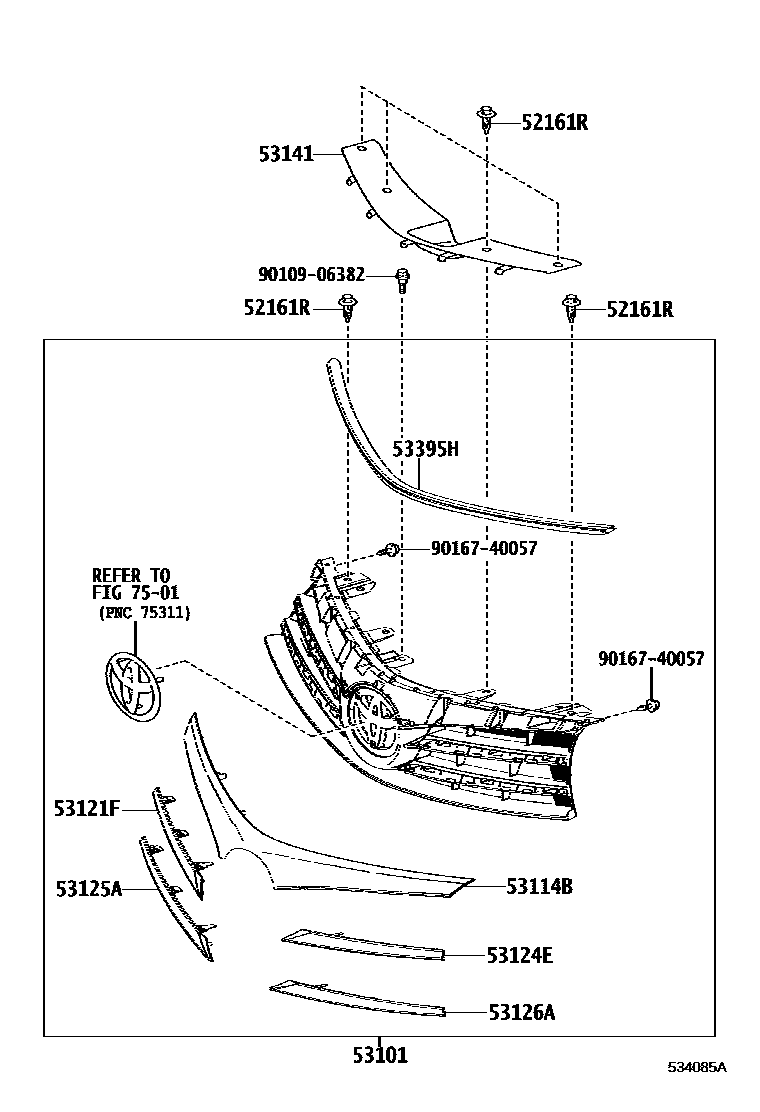

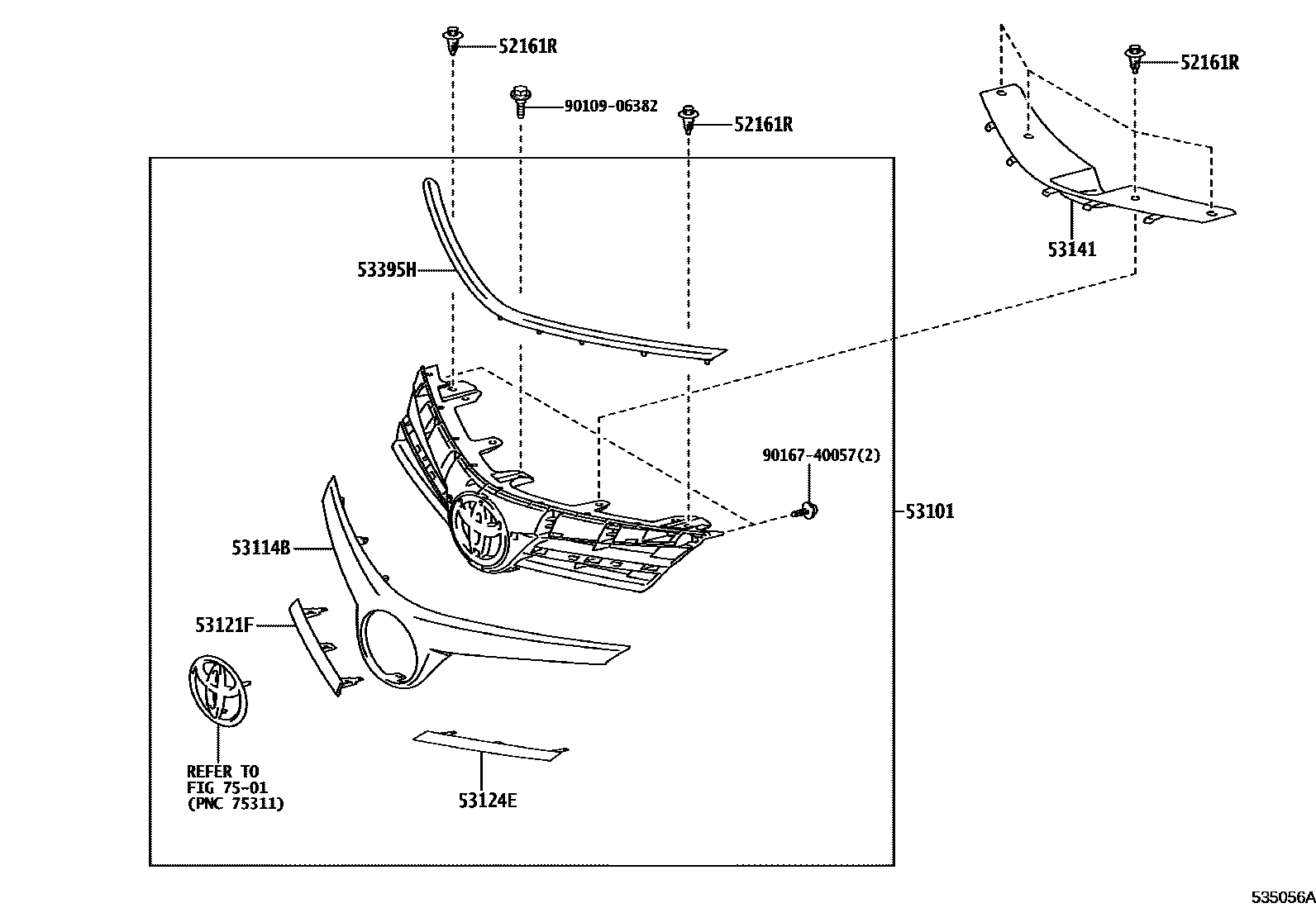

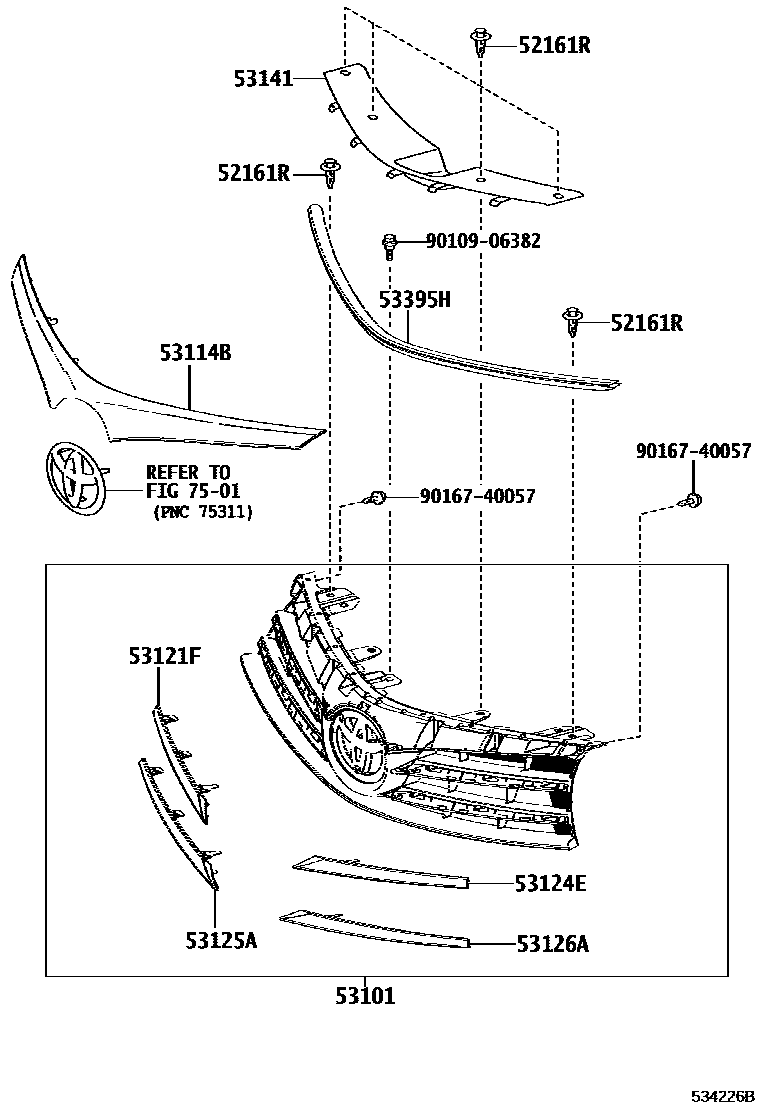

Toyota COROLLA radiator grille — Figure 5301
Toyota COROLLA EPC diagram 5301, radiator grille, with 3 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 52161R | front bumper insert | 52161-0K040 · 52161-0K060 · 52161-16010 |
| 53101 | Radiator grille sub-assembly | 53100-02650 · 53100-02660 · 53100-02670 · 53100-02750 · 53100-02760 · 53100-02B50 · 53100-02B70 · 53100-02B80 · 53100-02B90 · 53100-02C00 · 53101-02110 |
| 53114B | Upper radiator grille | 53114-02310 · 53114-02440 · 53114-02450 · 53114-02500 · 53114-YP010 |
| 53121F | Radiator grille upper right protective strip | 53121-02220 · 53121-02230 · 53121-02240 · 53121-02270 · 53121-02280 · 53121-02350 · 53121-02370 · 53121-02380 · 53121-02390 · 53121-02440 |
| 53124E | Radiator grille lower left protective strip | 53124-02210 · 53124-02220 · 53124-02230 · 53124-02260 · 53124-02270 · 53124-02340 · 53124-02360 · 53124-02370 · 53124-02380 · 53124-02430 |
| 53125A | Radiator grille right center protective strip | 53125-02070 · 53125-02080 · 53125-02090 · 53125-02120 · 53125-02130 |
| 53126A | Radiator grille left middle protective strip | 53126-02100 · 53126-02110 · 53126-02120 · 53126-02150 · 53126-02160 |
| 53141 | radiator cap | 53141-02110 |
| 53395H | Engine cover to radiator grille seal | 53395-02120 |
