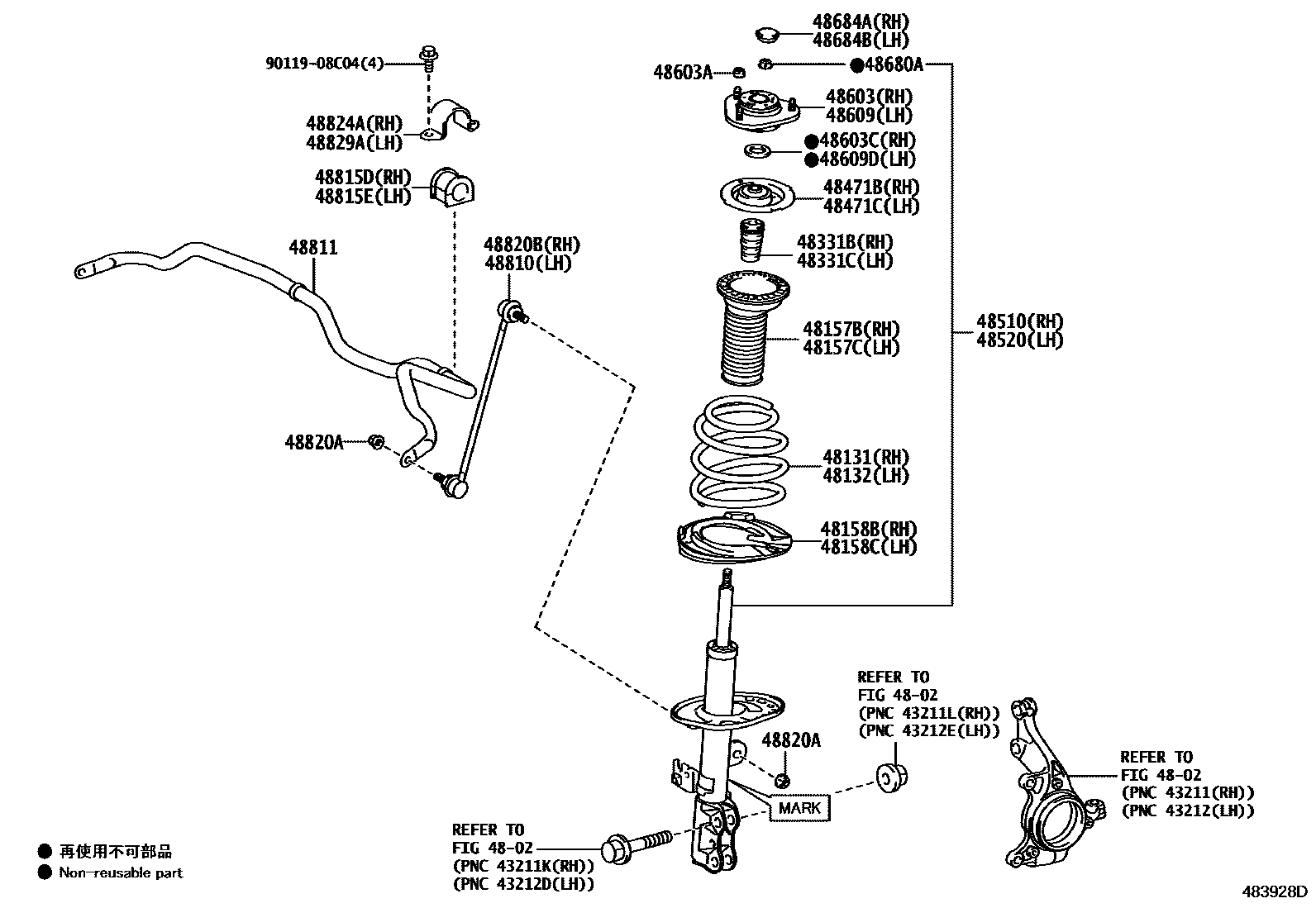

Toyota COROLLA Front Spring & Shock Absorber — Figure 4803
Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 48131 | Right front coil spring | 48131-02J80 · 48131-02Q40 · 48131-02Q50 · 48131-02Q60 · 48131-02Q70 · 48131-02Q80 · 48131-02R00 · 48131-02R10 · 48131-02R20 · 48131-02R30 · 48131-02R40 · 48131-02R50 · 48131-02R70 · 48131-02R80 · 48131-02R90 · 48131-02S00 · 48131-02S10 · 48131-02V30 · 48131-0Z410 |
| 48132 | Left front coil spring | 48131-02J80 · 48131-02Q40 · 48131-02Q50 · 48131-02Q60 · 48131-02Q70 · 48131-02Q80 · 48131-02R00 · 48131-02R10 · 48131-02R20 · 48131-02R30 · 48131-02R40 · 48131-02R50 · 48131-02R70 · 48131-02R80 · 48131-02R90 · 48131-02S00 · 48131-02S10 · 48131-02V30 · 48131-0Z410 |
| 48157B | Front coil spring upper right vibration isolation pad | 48157-02050 · 48157-02190 · 48157-02200 · 48157-02240 · 48157-02330 |
| 48157C | Front coil spring upper left vibration isolation pad | 48157-02050 · 48157-02190 · 48157-02200 · 48157-02240 · 48157-02330 |
| 48158B | Front coil spring lower right vibration isolation pad | 48158-02140 · 48158-02150 · 48158-02200 |
| 48158C | Front coil spring lower left vibration isolation pad | 48158-02140 · 48158-02150 · 48158-02200 |
| 48331B | Right front spring buffer block | 48331-12210 |
| 48331C | Left front spring buffer block | 48331-12210 |
| 48471B | Front coil spring upper right seat | 48044-02140 · 48044-02150 · 48044-02160 |
| 48471C | Front coil spring upper left seat | 48044-02140 · 48044-02150 · 48044-02160 |
| 48510 | Right front shock absorber assembly | 48510-8Z131 · 48510-8Z132 · 48510-8Z133 · 48510-8Z134 · 48510-8Z136 · 48510-8Z137 · 48510-8Z138 · 48510-8Z139 · 48510-8Z140 · 48510-8Z141 · 48510-8Z170 · 48510-8Z171 · 48510-8Z172 · 48510-8Z173 · 48510-8Z213 · 48510-8Z214 · 48510-8Z215 · 48510-8Z273 · 48510-8Z277 · 48510-8Z305 · 48510-8Z309 · 48510-8Z310 · 48510-8Z315 · 48510-8Z316 · 48510-8Z336 · 48510-8Z337 · 48510-8Z341 |
| 48520 | Left front shock absorber assembly | 48520-8Z019 · 48520-8Z020 · 48520-8Z021 · 48520-8Z022 · 48520-8Z024 · 48520-8Z025 · 48520-8Z026 · 48520-8Z027 · 48520-8Z028 · 48520-8Z029 · 48520-8Z056 · 48520-8Z057 · 48520-8Z058 · 48520-8Z059 · 48520-8Z078 · 48520-8Z079 · 48520-8Z080 · 48520-8Z133 · 48520-8Z135 · 48520-8Z163 · 48520-8Z170 · 48520-8Z171 · 48520-8Z176 · 48520-8Z177 · 48520-8Z194 · 48520-8Z195 · 48520-8Z199 |
| 48603 | Right front suspension bearing sub-assembly | 48609-02200 · 48609-02201 · 48609-02290 · 48609-02300 · 48609-02310 |
| 48603A | Nut (for front suspension mount) | 90178-08010 · 90178-10030 · 90178-T0026 |
| 48603C | Dust seal (for right front suspension mount) | 90303-22002 |
| 48609 | Left front suspension bearing sub-assembly | 48609-02200 · 48609-02201 · 48609-02290 · 48609-02300 · 48609-02310 |
| 48609D | Dust seal (for left front suspension mount) | 90303-22002 |
| 48680A | Nut (for front mount to front shock absorber) | 90177-T0018 · 90179-14015 |
| 48684A | Right front suspension support dust cover | 48684-02030 · 48684-02040 |
| 48684B | Left front suspension support dust cover | 48684-02030 · 48684-02040 |
| 48810 | Left front stabilizer bar link assembly | 48820-02091 · 48820-02100 · 48820-47010 |
| 48811 | front stabilizer bar | 48811-02260 · 48811-02270 · 48811-02310 |
| 48815D | Right front stabilizer bar bushing | 48815-02230 · 48815-02280 · 48815-02310 |
| 48815E | Left front stabilizer bar bushing | 48815-02230 · 48815-02280 · 48815-02310 |
| 48820A | Nut (for front stabilizer bar link) | 90179-12151 |
| 48820B | Right front stabilizer bar link assembly | 48820-02091 · 48820-02100 · 48820-47010 |
| 48824A | Right front stabilizer bar bracket No. 1 | 48824-02070 · 48824-02080 |
| 48829A | Left front stabilizer bar bracket No. 1 | 48824-02070 · 48824-02080 |
