Toyota COROLLA 前桥控制臂和转向节 — Figure 4802

Toyota COROLLA EPC diagram 4802, 前桥控制臂和转向节, with 1 images and 22 PNC and OE references.

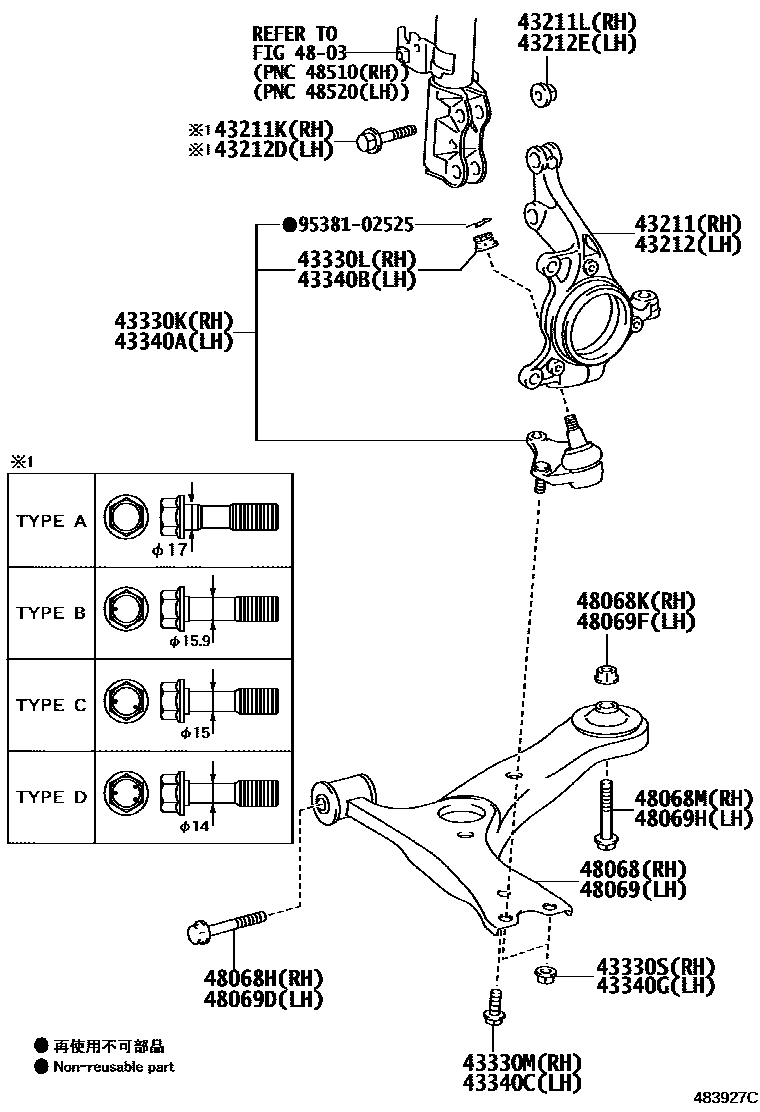

Toyota COROLLA 前桥控制臂和转向节 EPC diagram — 483927C
前桥控制臂和转向节 — 483927C (201310 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-02240 · 43211-02261 · 43211-02270 · 43211-02280 · 43211-02291 · 43211-02300 · 43211-02330
43211KBolt (for right steering knuckle)90105-17008 · 90105-17009 · 90105-17010 · 90105-17011 · 90105-17012
43211LNut (for right steering knuckle)90178-17002
43212left steering knuckle43212-02240 · 43212-02261 · 43212-02270 · 43212-02280 · 43212-02291 · 43212-02300 · 43212-02330
43212DBolt (for left steering knuckle)90105-17008 · 90105-17009 · 90105-17010 · 90105-17011 · 90105-17012
43212ENut (for left steering knuckle)90178-17002
43330KRight front lower ball joint assembly43330-09680 · 43330-09681 · 43330-09690
43330LCastle nut (for right front lower ball joint)90171-14003 · 90171-T0007
43330MBolt (for right front lower ball joint)90105-12336
43330SNut (for right front lower ball joint)90178-12015
43340ALeft front lower ball joint assembly43330-09680 · 43330-09681 · 43330-09690
43340BCastle nut (for left front lower ball joint)90171-14003 · 90171-T0007
43340CBolt (for left front lower ball joint)90105-12336
43340GNut (for left front lower ball joint)90178-12015
48068Right front suspension No. 1 lower arm sub-assembly48068-02220 · 48068-02250 · 48068-02260 · 48068-02270 · 48068-02280
48068HBolt (for right front suspension No. 1 lower arm)90119-14086
48068KNut (for right front suspension No. 2 lower arm)90178-T0048 · 90179-14068
48068MBolt (for right front suspension No. 2 lower arm)90119-14086
48069Left front suspension No. 1 lower arm sub-assembly48069-02220 · 48069-02250 · 48069-02260 · 48069-02270 · 48069-02280
48069DBolt (for left front suspension No. 1 lower arm)90119-14086
48069FNut (for left front suspension No. 2 lower arm)90178-T0048 · 90179-14068
48069HBolt (for left front suspension No. 2 lower arm)90119-14086
