Toyota COROLLA 后鼓式制动器分泵和底板 — Figure 4706

Toyota COROLLA EPC diagram 4706, 后鼓式制动器分泵和底板, with 2 images and 26 PNC and OE references.

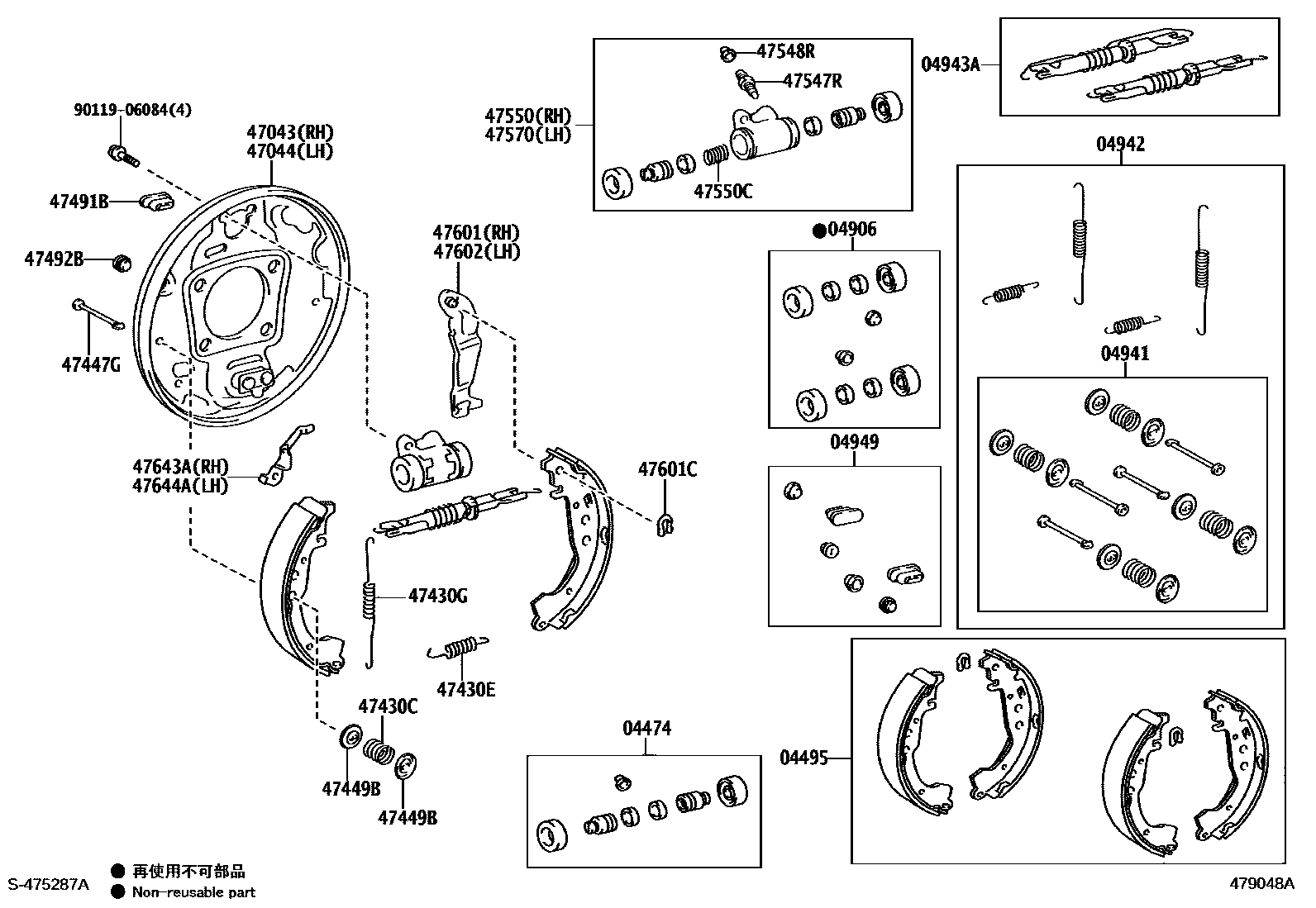

Toyota COROLLA 后鼓式制动器分泵和底板 EPC diagram — 479048A
后鼓式制动器分泵和底板 — 479048A (201310 – 201404)

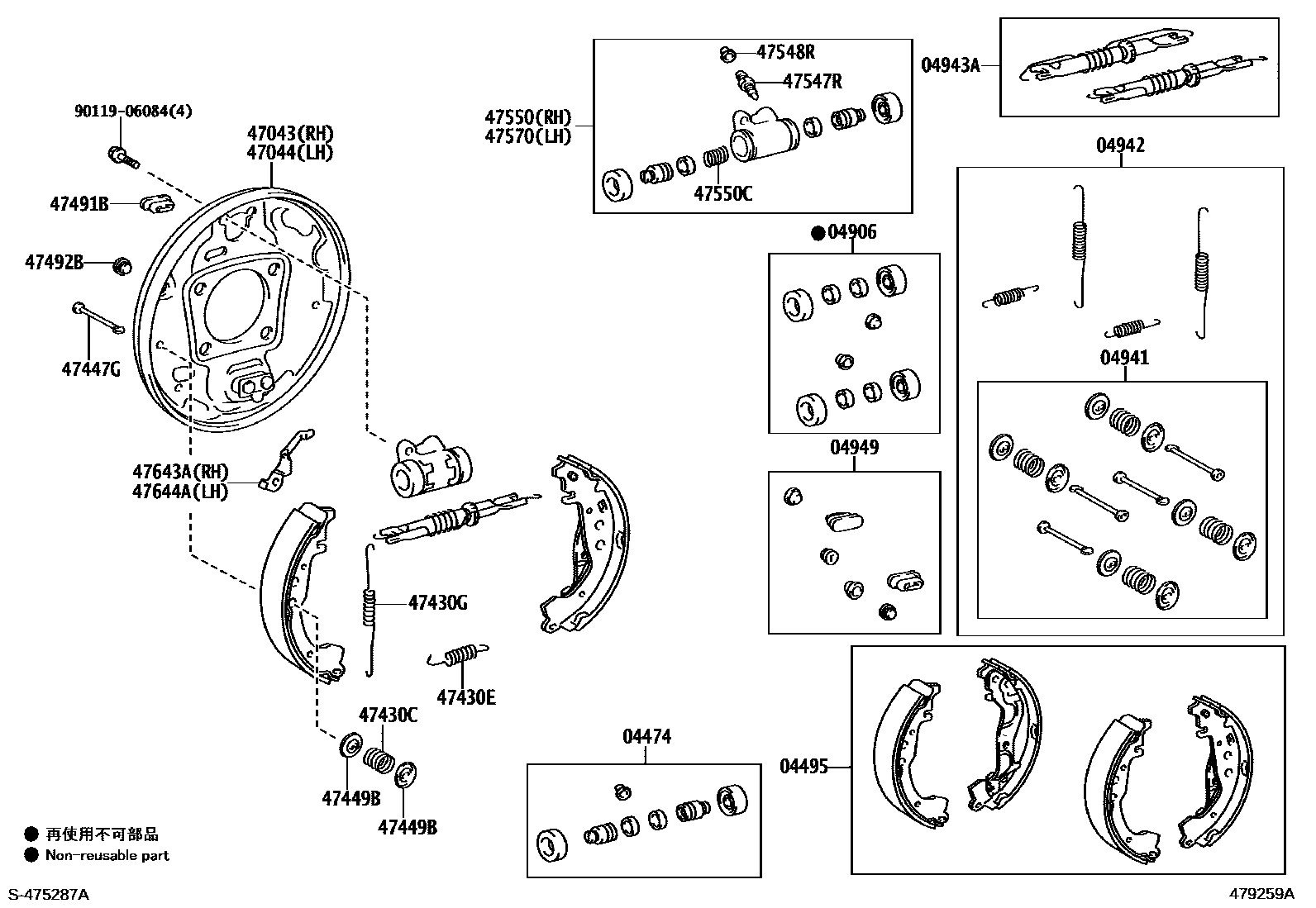

Toyota COROLLA 后鼓式制动器分泵和底板 EPC diagram — 479259A
后鼓式制动器分泵和底板 — 479259A (201404 – 999999)

PNC and OE references

PNCPart nameOE numbers
04474rear wheel pump assembly04474-12050
04495Rear brake shoe assembly04495-52120 · 04495-52121
04906Rear wheel pump cup assembly04906-33030
04941Rear brake shoe limit spring assembly04941-28010
04942Rear brake spring assembly04942-13030
04943ARear brake bracket assembly04943-12040
04949Rear brake plug assembly04949-13010
47043Right rear brake base plate sub-assembly47043-12490
47044Left rear brake base plate sub-assembly47044-12490
47430CLimit spring (for rear brake shoe)90501-20756
47430ETension spring (for rear brake shoe return)90506-18076
47430GTension spring (for rear wheel brake automatic adjustment lever)90506-18087
47447GBrake shoe limit spring pin (for rear wheel brake)47447-20030
47449BBrake shoe limit spring seat (for rear wheel brake)47449-30020
47491BHole plug (for rear brake)47491-20011
47492BBrake shoe inspection plug (for rear brake)47492-28010
47547RBleed plug (for rear drum brake)47547-27030
47548RBleeder plug cap (for rear drum brake)31478-30010
47550Rear wheel brake cylinder assembly (for front right or upper right)47550-12120
47550CCompression spring (for rear wheel brake cylinder)90501-09079
47570Rear wheel brake cylinder assembly (for front left or upper left)47550-12120
47601Right parking brake shoe lever sub-assembly (for rear wheel brake)47601-12480
47601CC-shaped washer (for rear brake)90213-06013
47602Left parking brake shoe lever sub-assembly (for rear wheel brake)47602-12480
47643ARight rear wheel brake automatic adjustment lever47643-52120
47644ALeft rear wheel brake automatic adjustment lever47644-52120
