Toyota COROLLA Oil Filter — Figure 1502

Toyota COROLLA EPC diagram 1502, Oil Filter, with 4 images and 13 PNC and OE references.

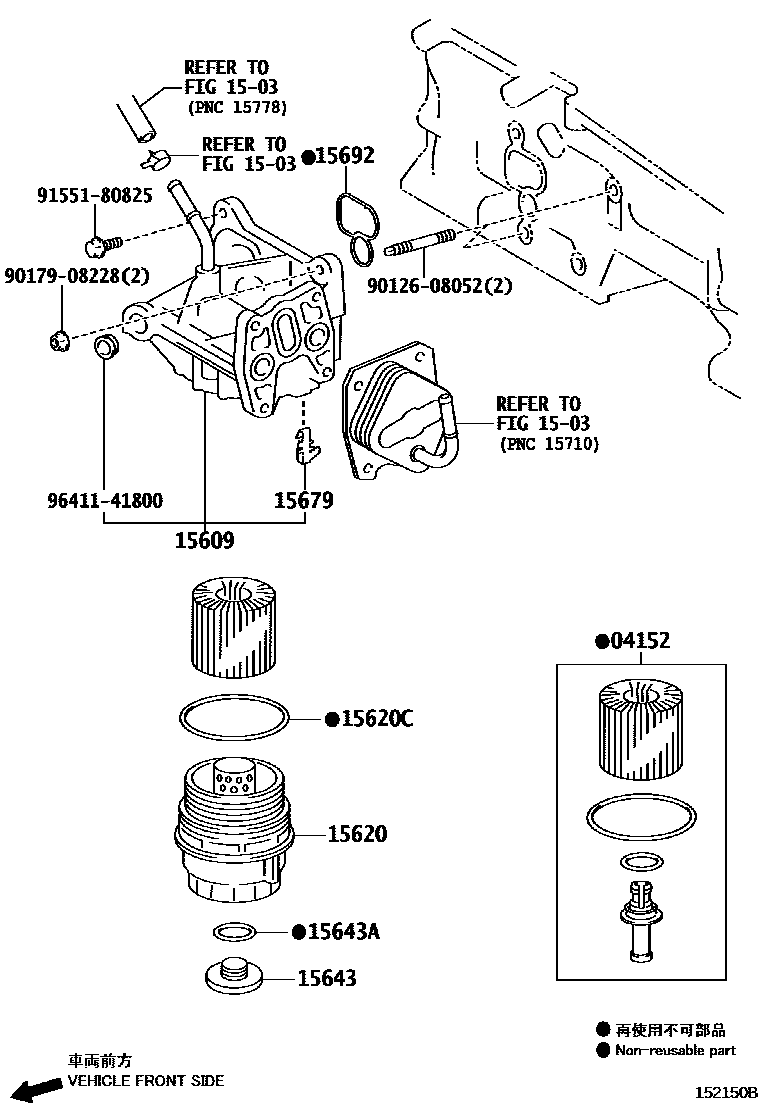

Toyota COROLLA Oil Filter EPC diagram — 152150B
Oil Filter — 152150B (201405 – 999999)

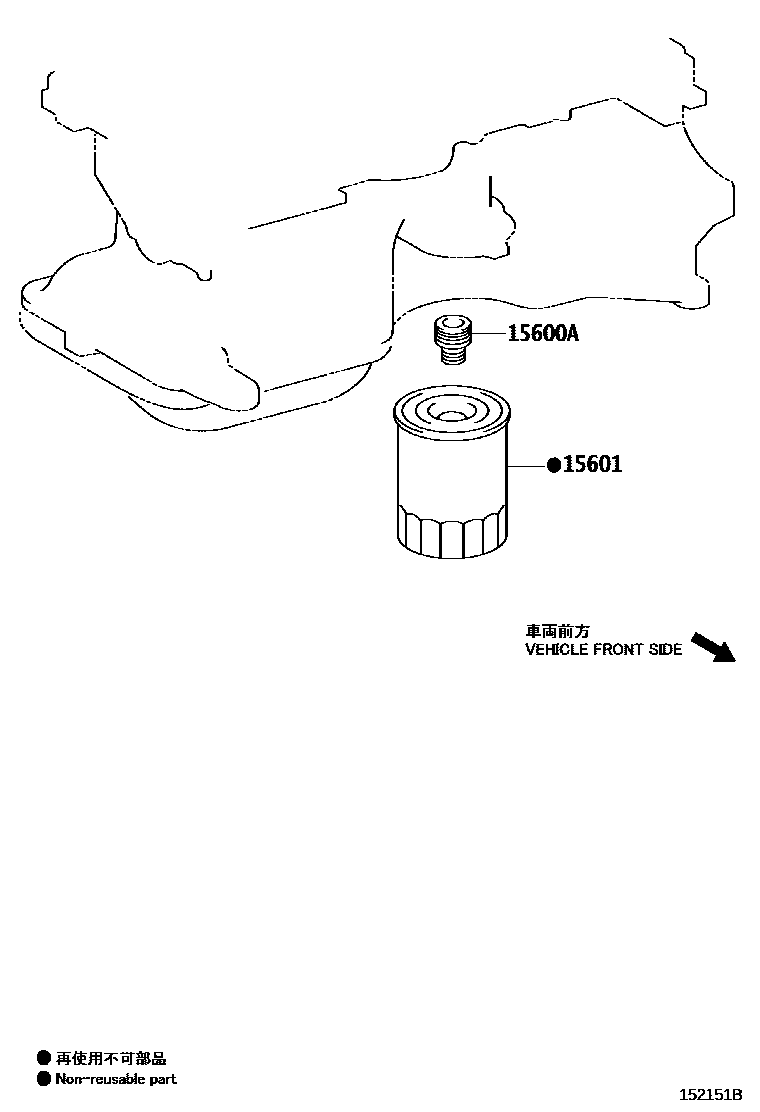

Toyota COROLLA Oil Filter EPC diagram — 152151B
Oil Filter — 152151B (201407 – 999999)

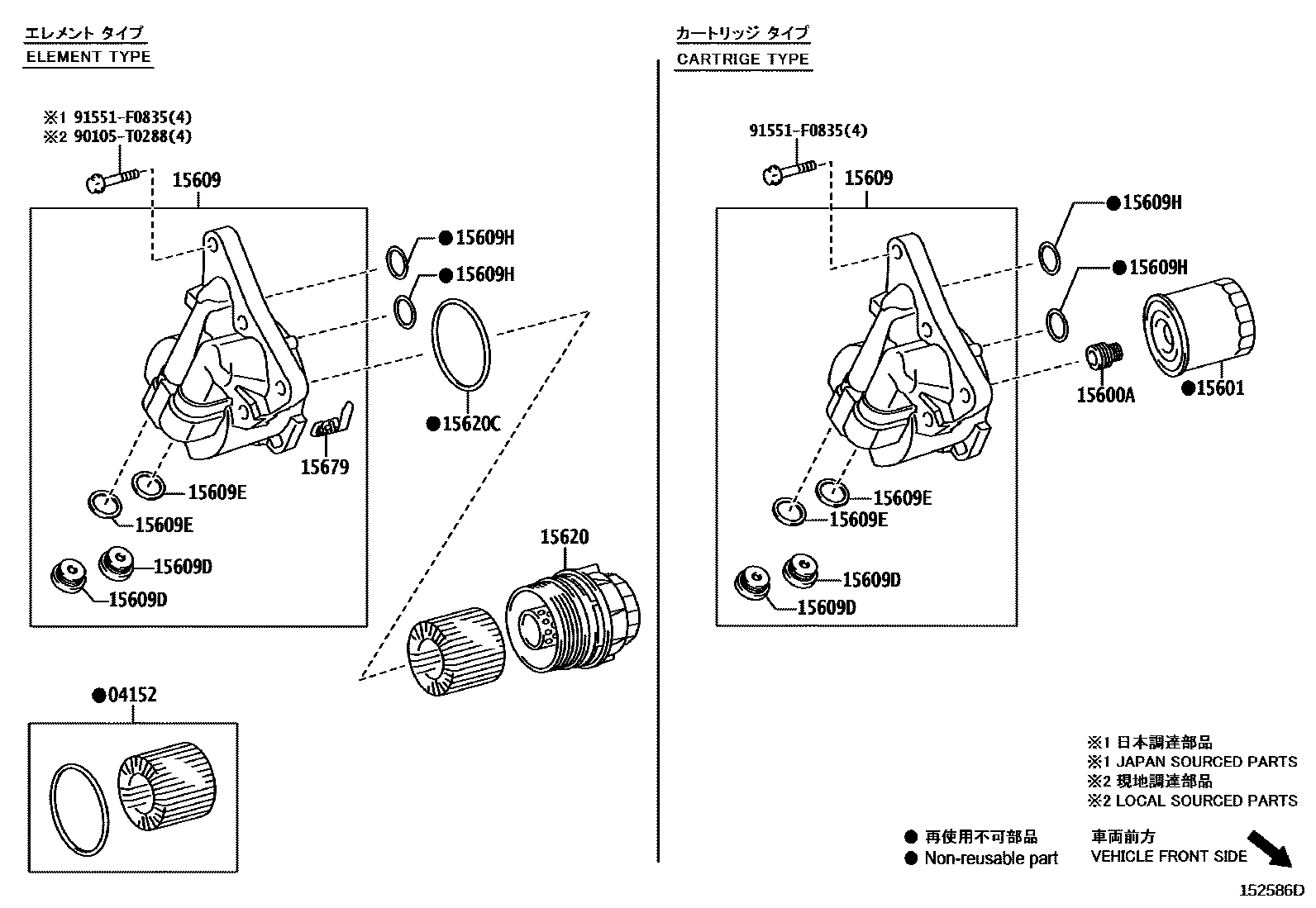

Toyota COROLLA Oil Filter EPC diagram — 152586D
Oil Filter — 152586D (201310 – 999999)

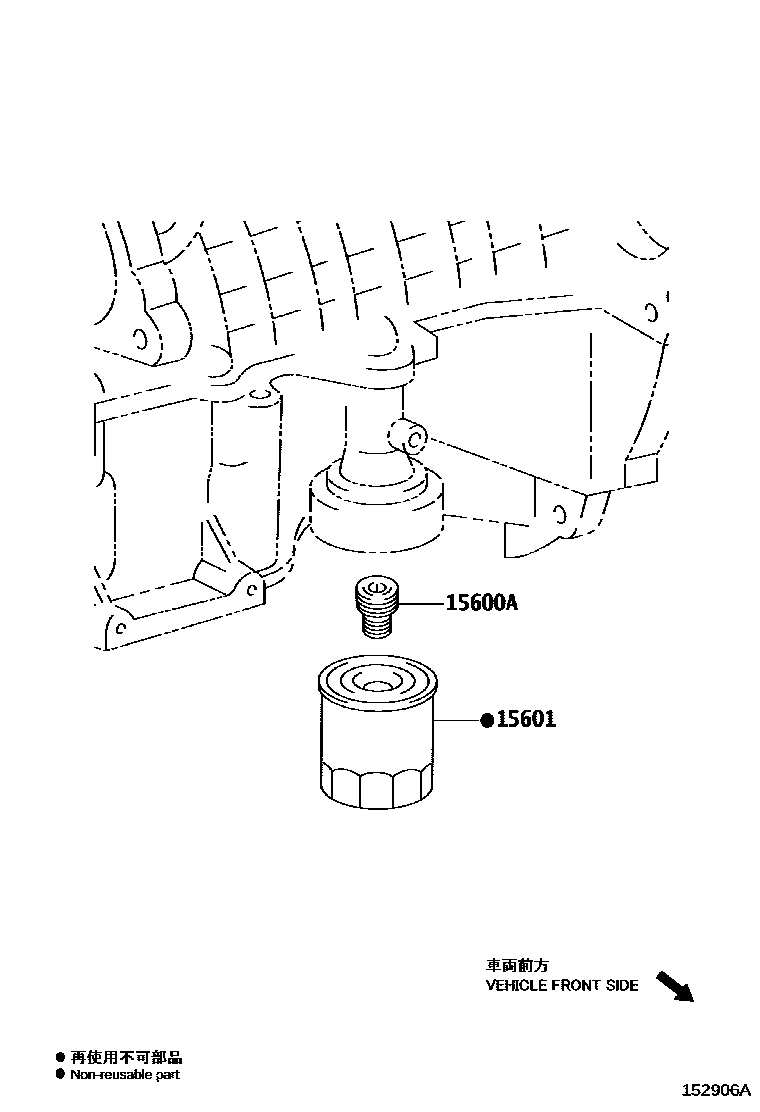

Toyota COROLLA Oil Filter EPC diagram — 152906A
Oil Filter — 152906A (201310 – 201409)

PNC and OE references

PNCPart nameOE numbers
04152Oil Filter Element Kit04152-31090 · 04152-37010
15600AConnector (for oil filter)90402-28004 · 90904-04002 · 90904-04004 · 90904-04006
15601Oil filter sub-assembly90915-10003 · 90915-TA001
15609Oil filter bracket sub-assembly15609-0T040 · 15609-33050 · 15609-37010 · 15609-37041 · 15609-37060
15609DStraight threaded plug with head (for oil filter bracket)90341-20002 · 90341-T0007
15609EHeaded straight thread plug liner90430-20004 · 90430-20018
15609HO-ring (for oil filter bracket)90301-T0041 · 96723-24020
15620Oil filter cover assembly15620-36020 · 15620-37010
15620CGasket (for oil filter cover)90301-69011 · 90301-79006
15643Oil filter drain plug15643-31050
15643AO-ring (for oil filter drain plug)96723-35028
15679Oil filter bracket clip15679-37010 · 15679-37011
15692Oil filter holder gasket15692-33010
