Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

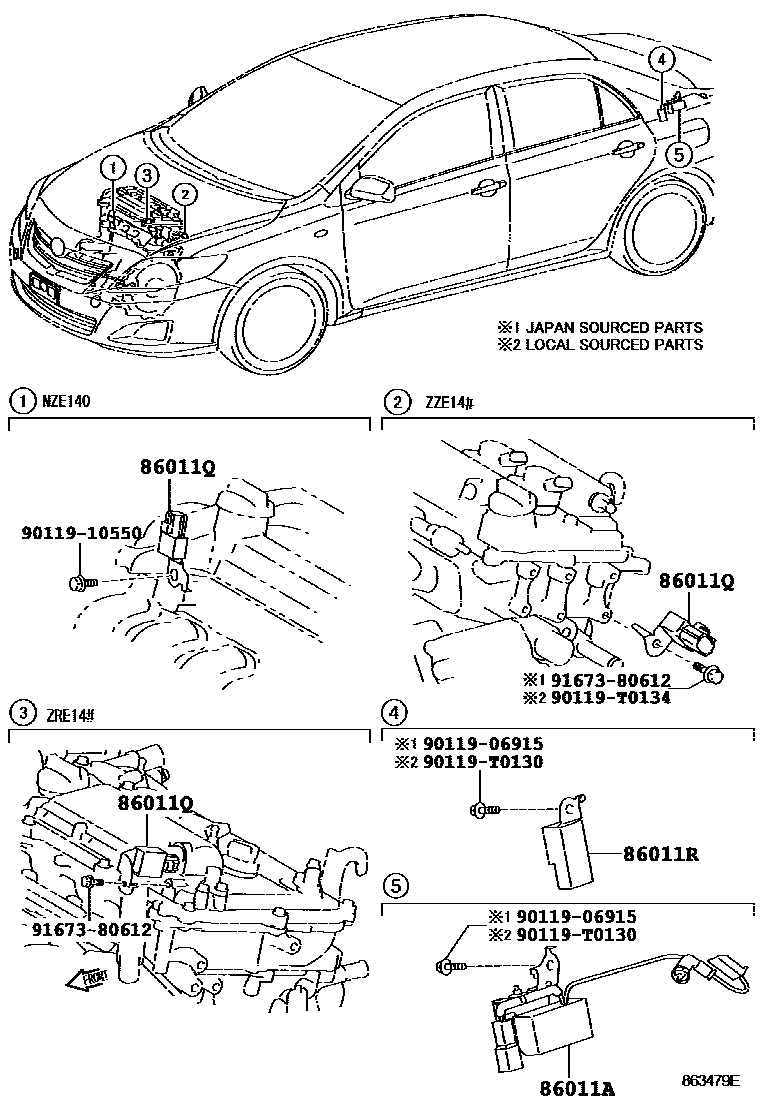

| 86011A | radio settings phase modulator | 90980-04199 |
| 86011Q | radio settings phase modulator | 90980-04141 · 90980-04154 · 90980-04194 |
| 86011R | radio settings phase modulator | 90980-04179 |

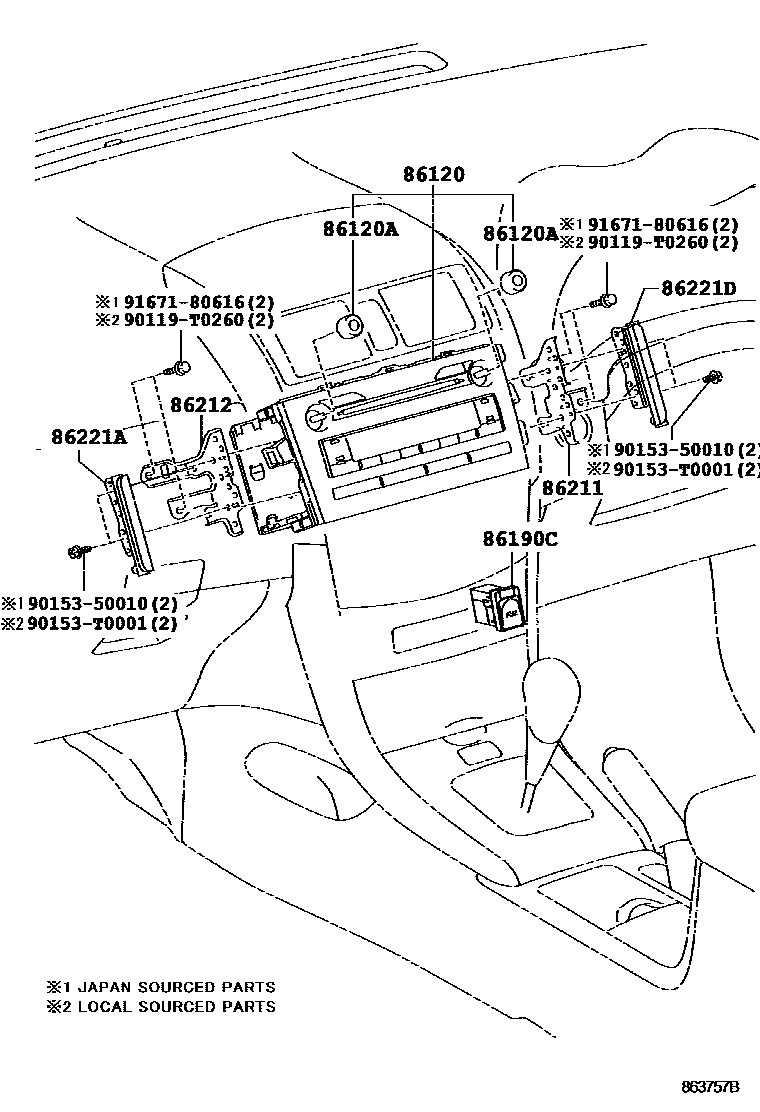

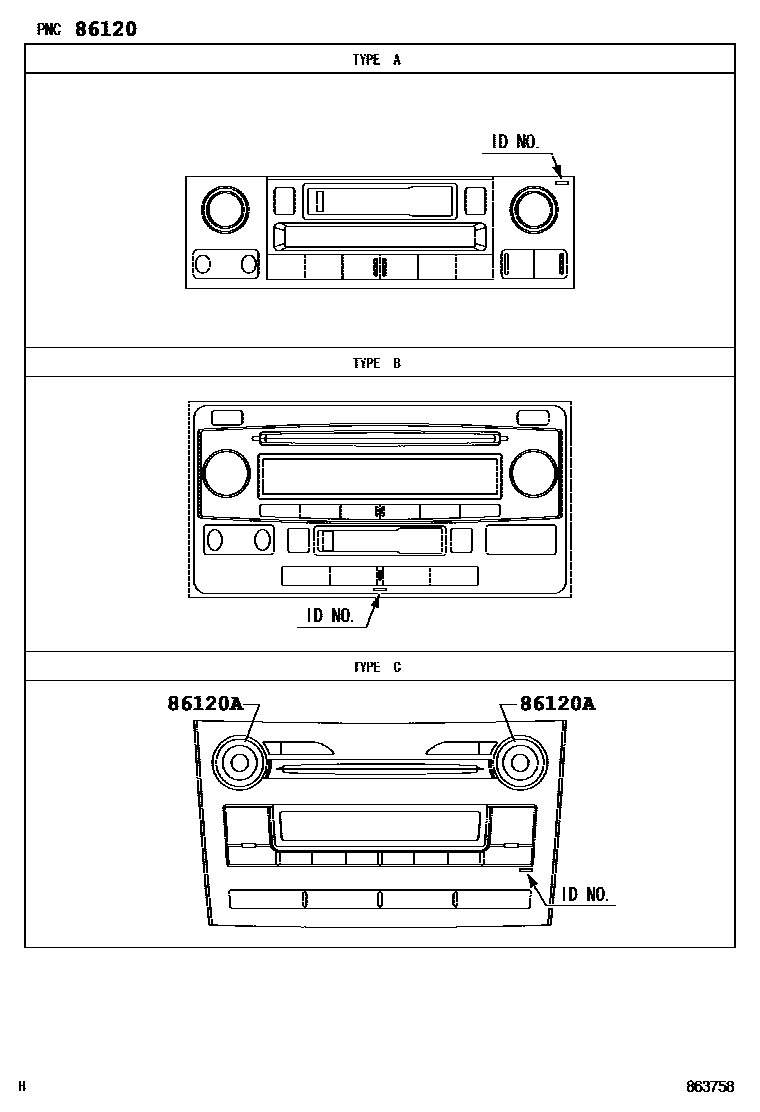

| 86120 | Radio assembly | 86120-02530 · 86120-02540 · 86120-02550 · 86120-02810 · 86120-02820 · 86120-02830 · 86120-02A00 · 86120-02A40 · 86120-02E00 · 86120-02E10 · 86120-02E20 · 86120-02E30 · 86120-02F00 · 86120-12B61 · 86120-12B62 · 86120-12B71 · 86120-12B72 · 86120-52560 |
| 86120A | Radio switch knob | 90010-24123 · 90010-24124 · 90011-25150 · 90011-25182 |
| 86190C | Stereo socket connector assembly No. 1 | 86190-52040 |
| 86211 | No. 1 radio bracket | 86211-02210 · 86211-02220 · 86211-02230 |
| 86212 | No. 2 radio bracket | 86212-02210 · 86212-02220 · 86212-02230 |
| 86221A | radio panel | 86221-02010 |
| 86221D | radio panel | 86221-02020 |
