Toyota COROLLA 电子燃油喷射系统 — Figure 8404

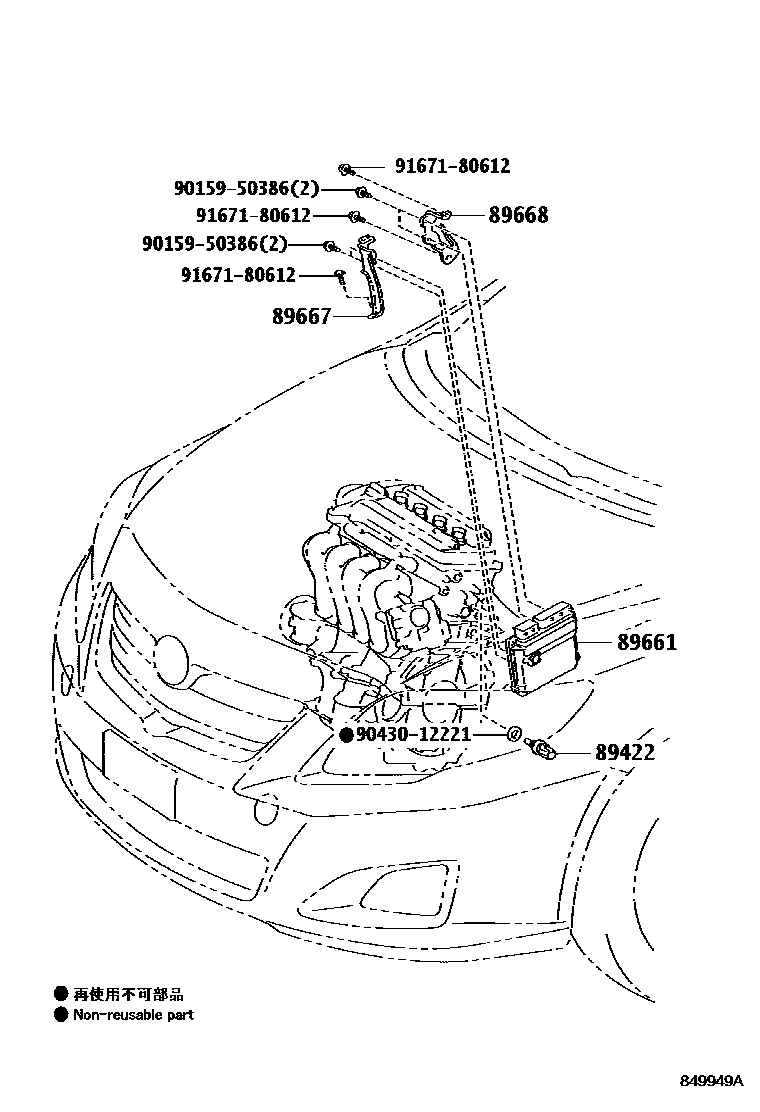

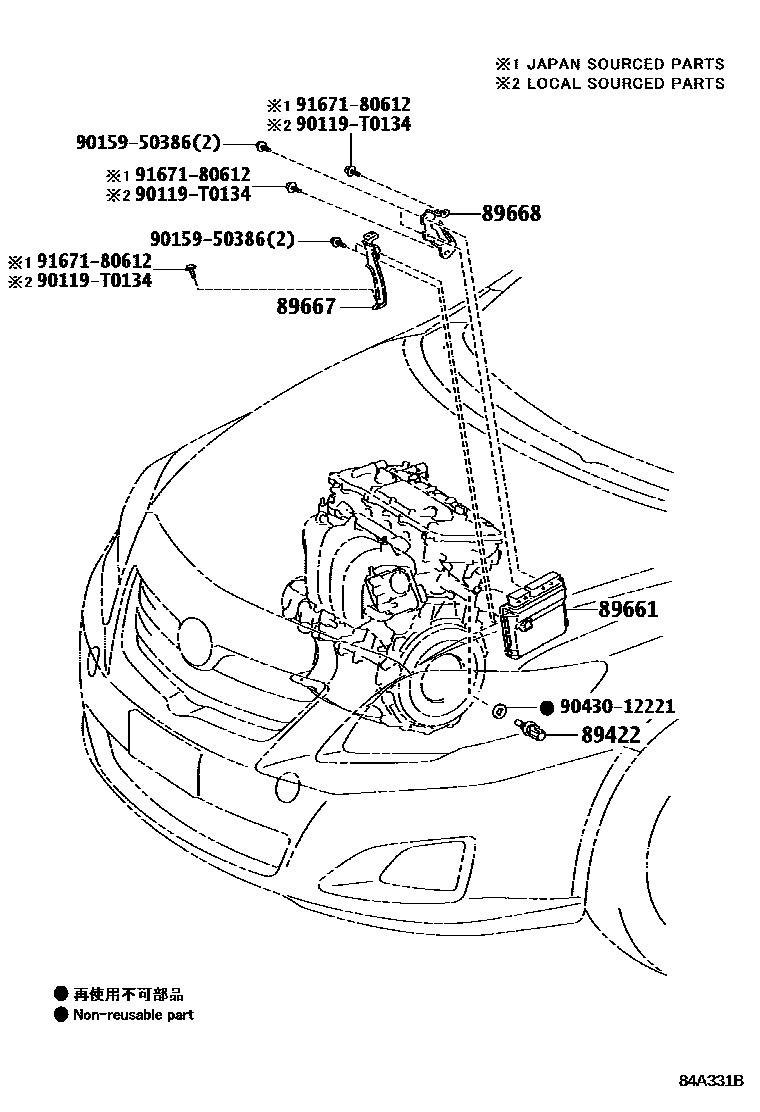

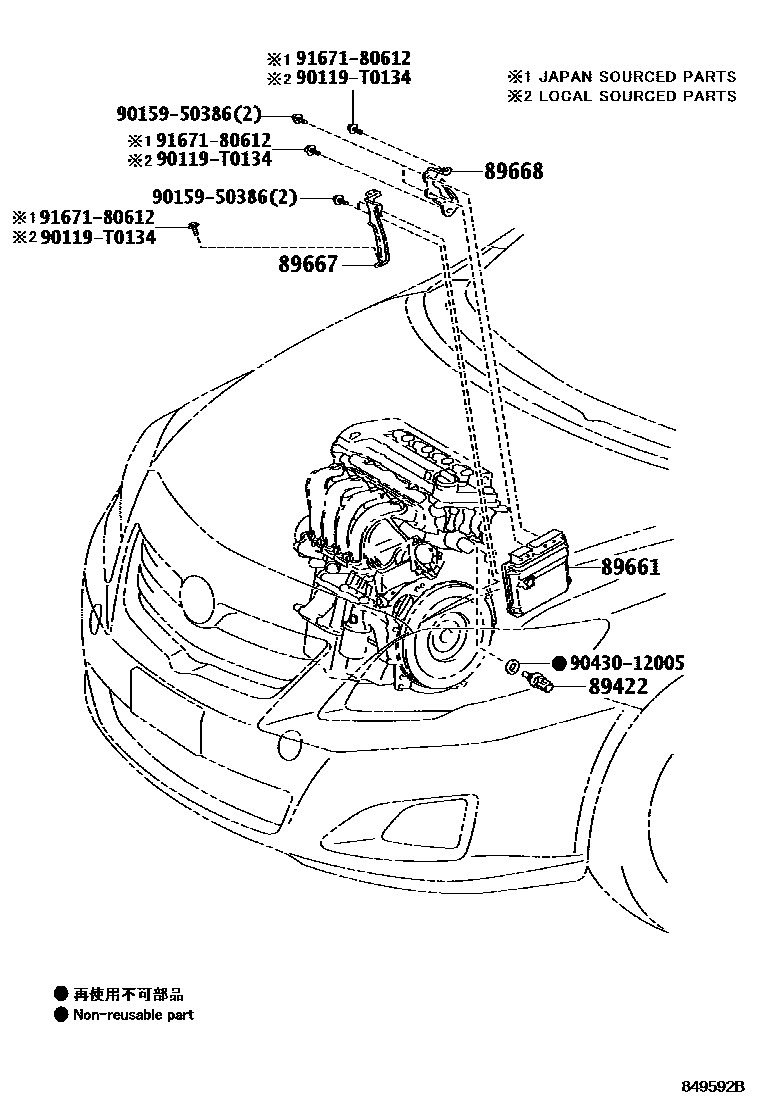

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89661 | Engine control ECU | 89661-02N10 · 89661-02N11 · 89661-02N40 · 89661-02N50 · 89661-02N51 · 89661-02N60 · 89661-02N70 · 89661-02N80 · 89661-02N90 · 89661-02P00 · 89661-02P10 · 89661-02Q70 · 89661-02Q80 · 89661-02R90 · 89661-02R91 · 89661-02U50 · 89661-02U60 · 89661-0Z280 · 89661-0Z281 · 89661-0Z290 · 89661-0Z291 · 89661-0Z300 · 89661-0Z301 · 89661-0Z310 · 89661-0Z311 · 89661-0Z330 · 89661-0Z331 · 89661-0Z350 · 89661-0Z351 · 89661-0Z370 · 89661-0Z371 · 89661-0Z380 · 89661-0Z381 · 89661-0Z390 · 89661-0Z400 · 89661-0Z401 · 89661-0Z410 · 89661-0ZD20 · 89661-0ZJ10 · 89661-0ZJ20 · 89661-0ZJ30 · 89661-12E51 · 89661-12E71 · 89661-12F60 · 89661-12F70 · 89661-12K50 · 89661-12K60 · 89661-12U00 · 89661-12U10 |
| 89667 | Engine control ECU bracket | 89667-02240 · 89667-12250 |
| 89668 | No. 2 engine control ECU bracket | 89668-02210 · 89668-12170 |
