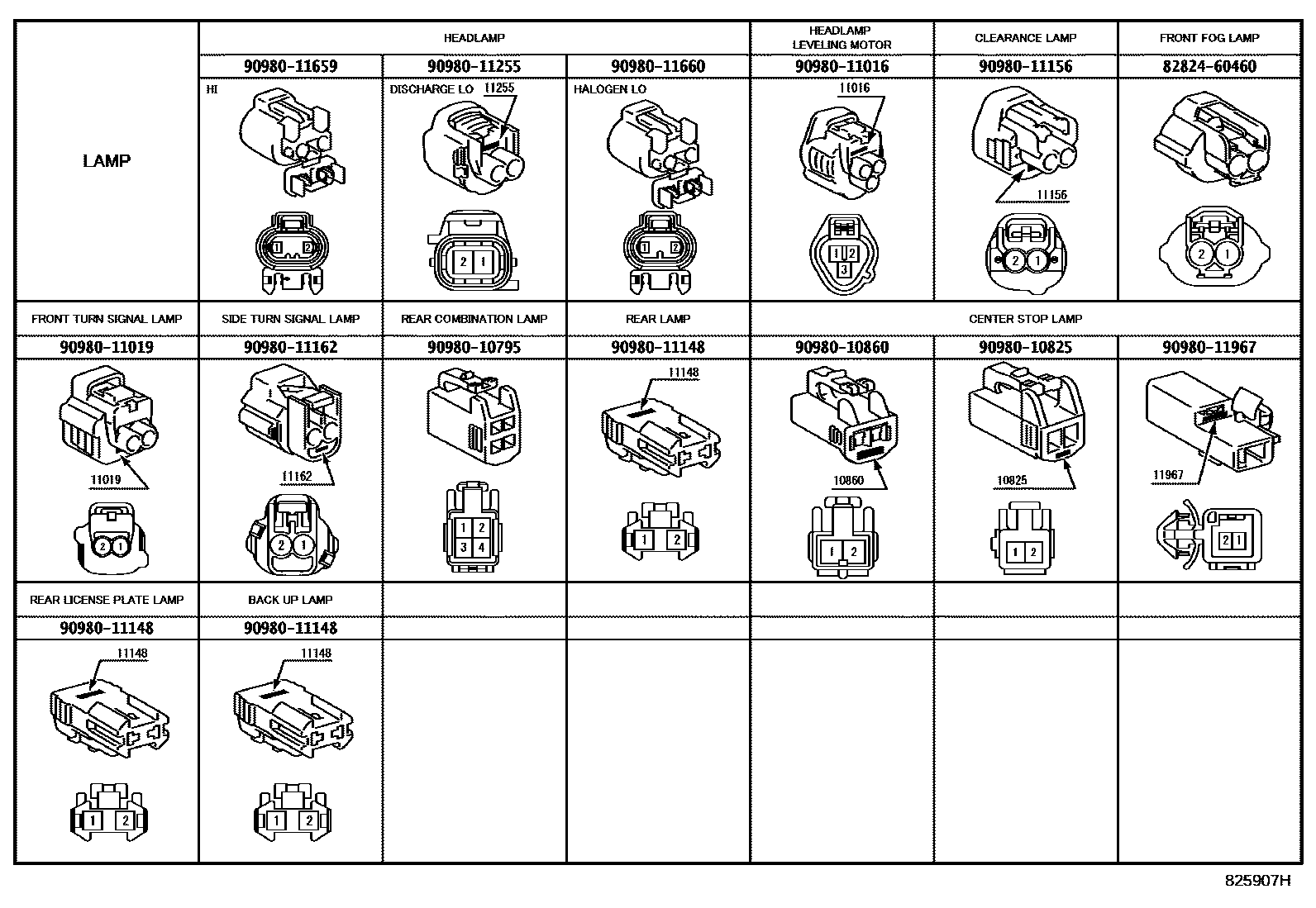

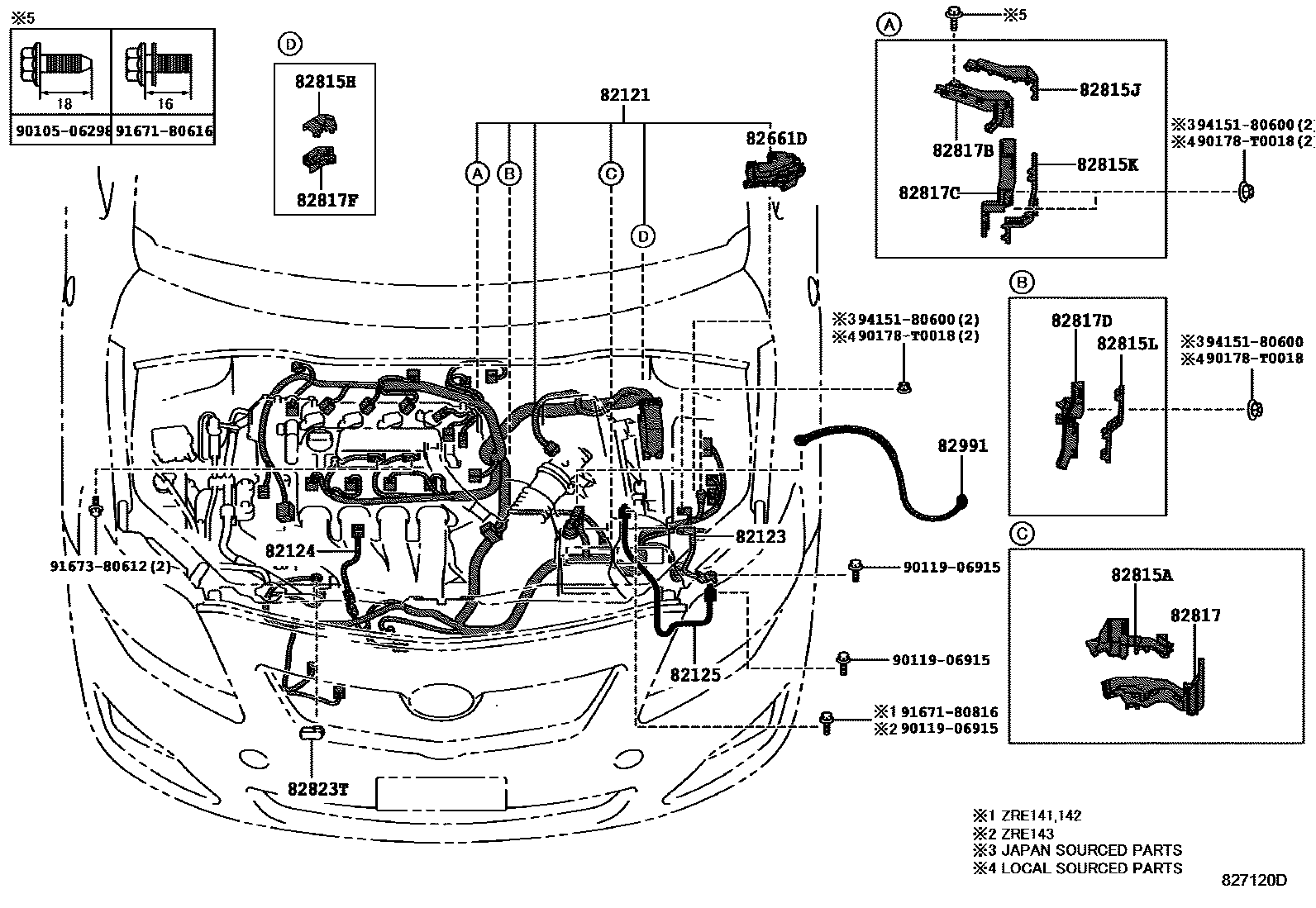

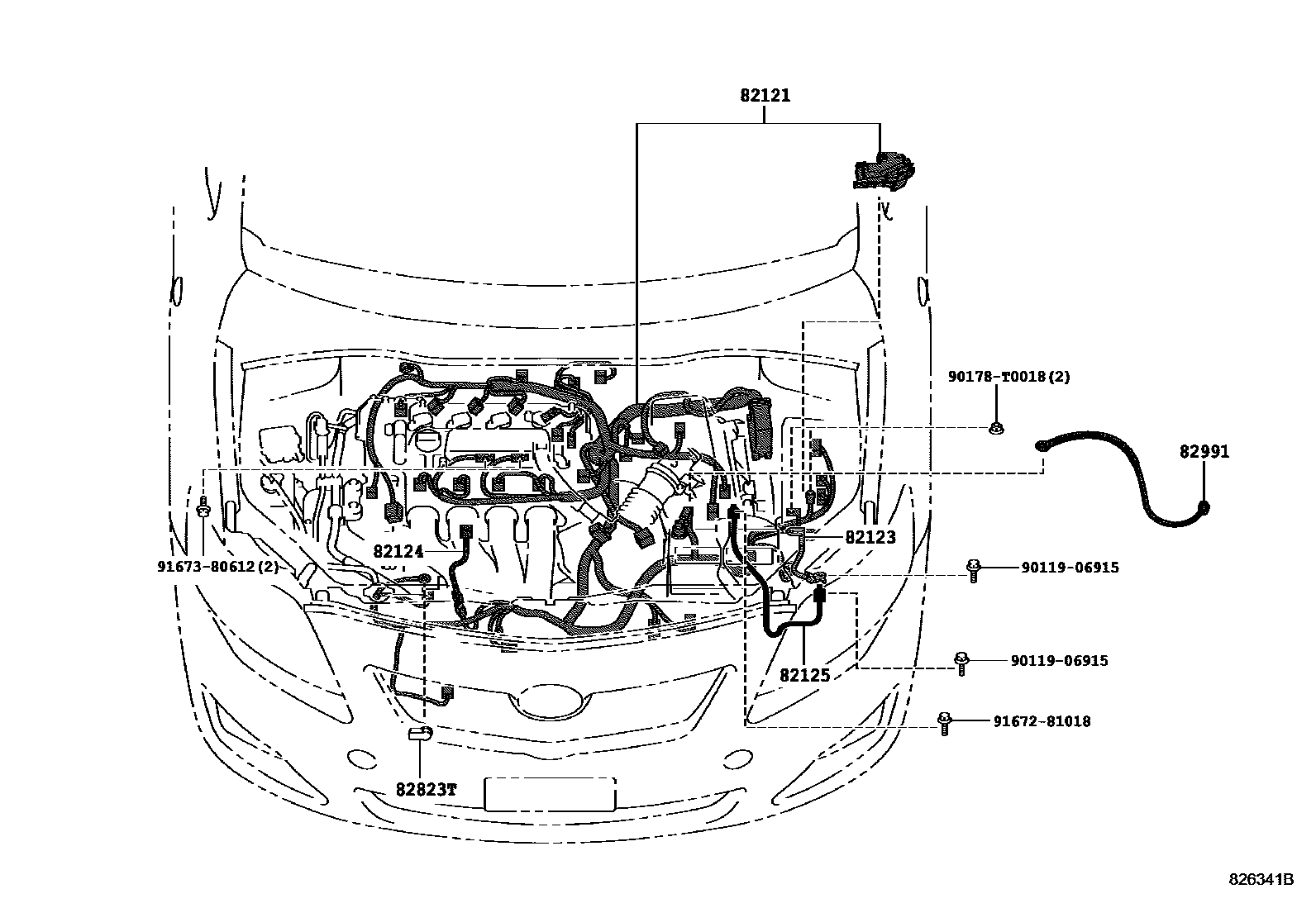

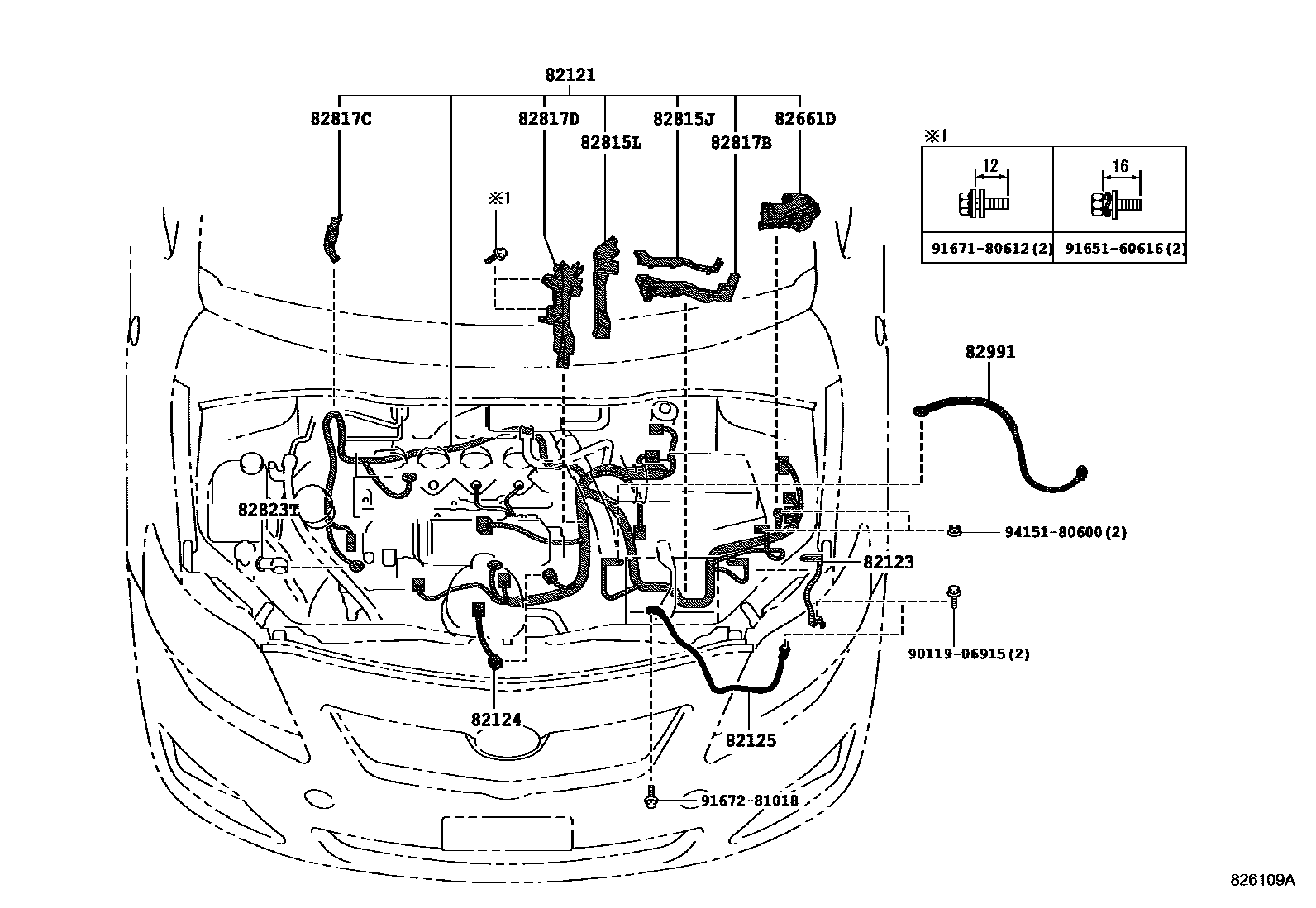

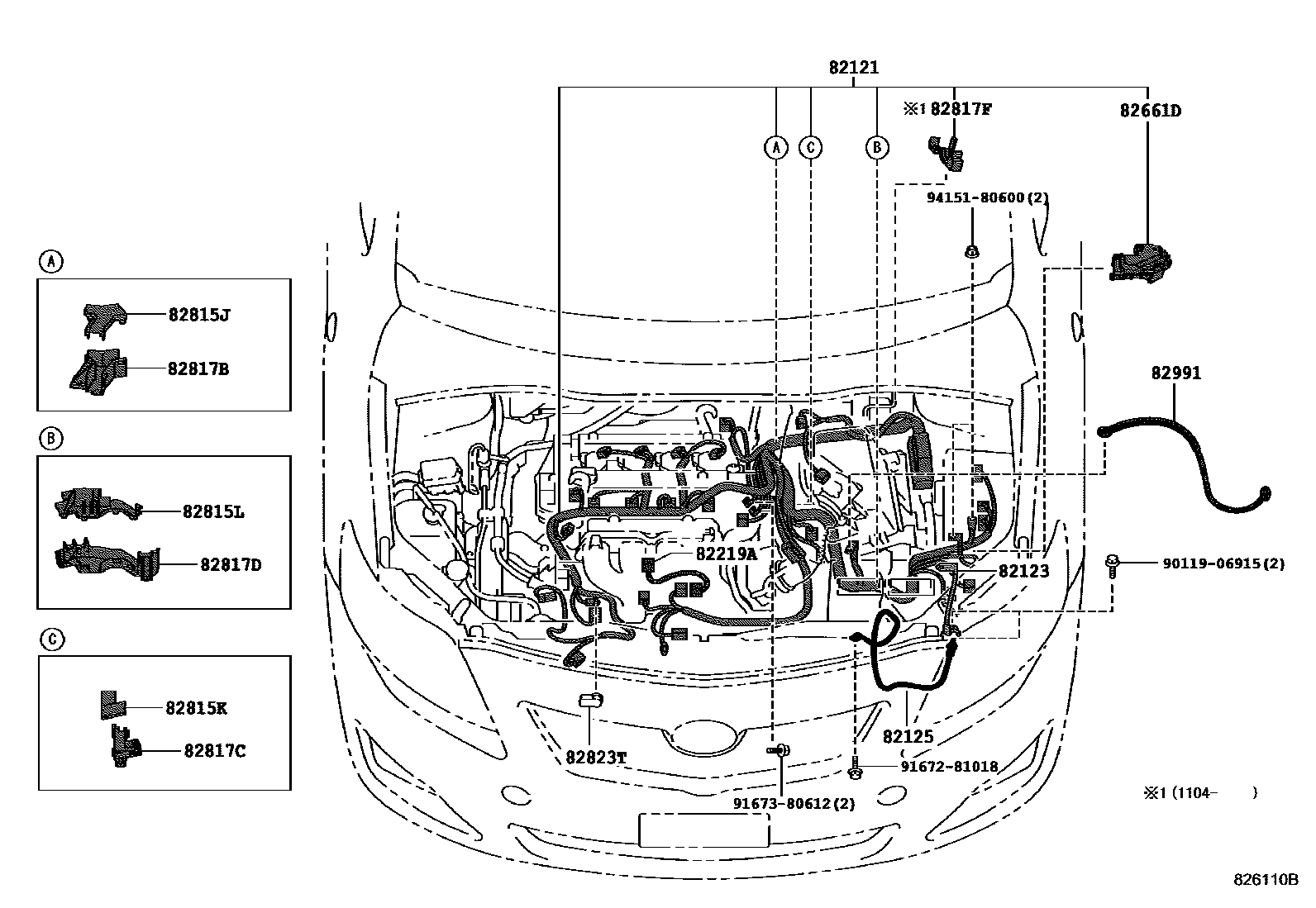

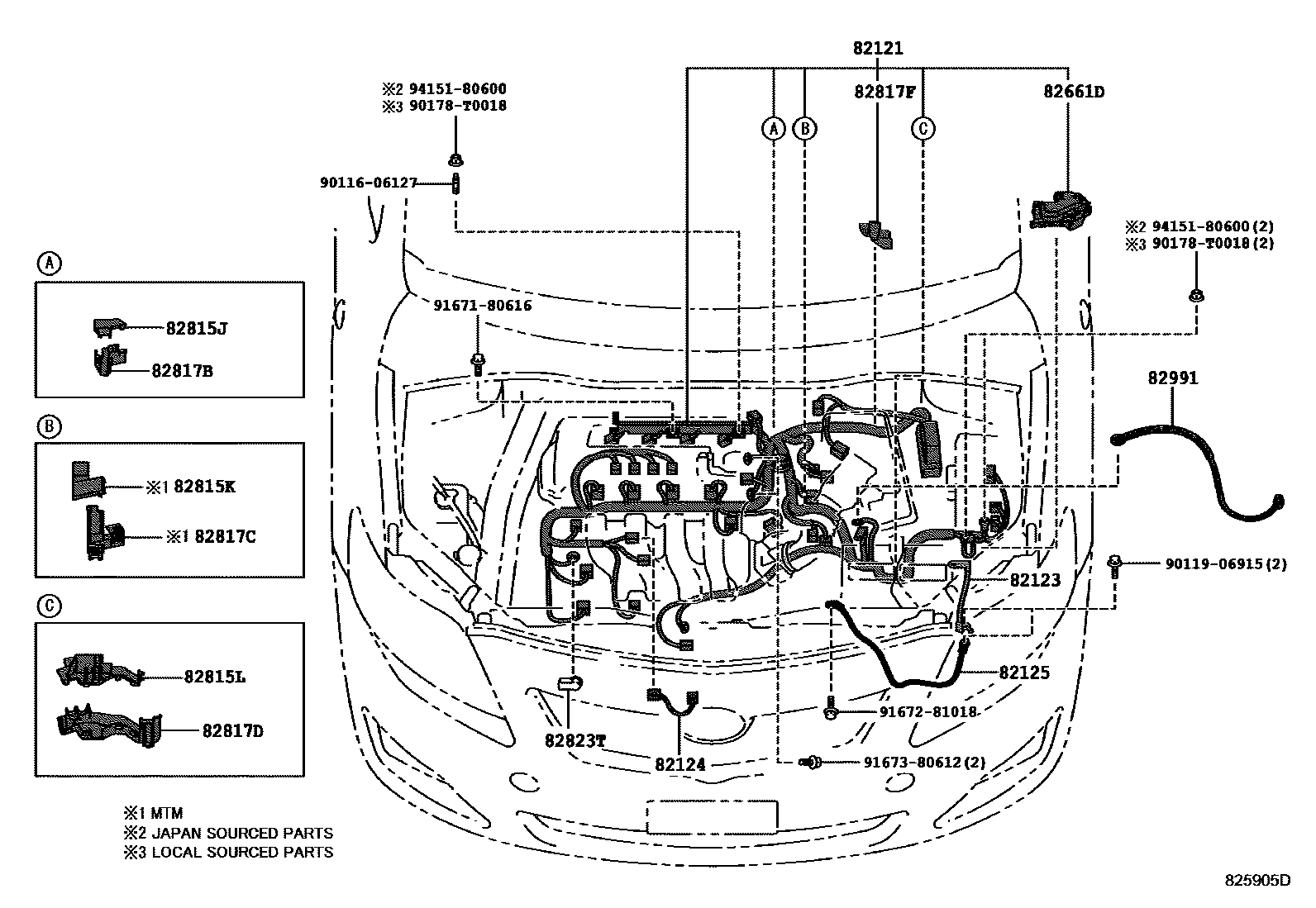

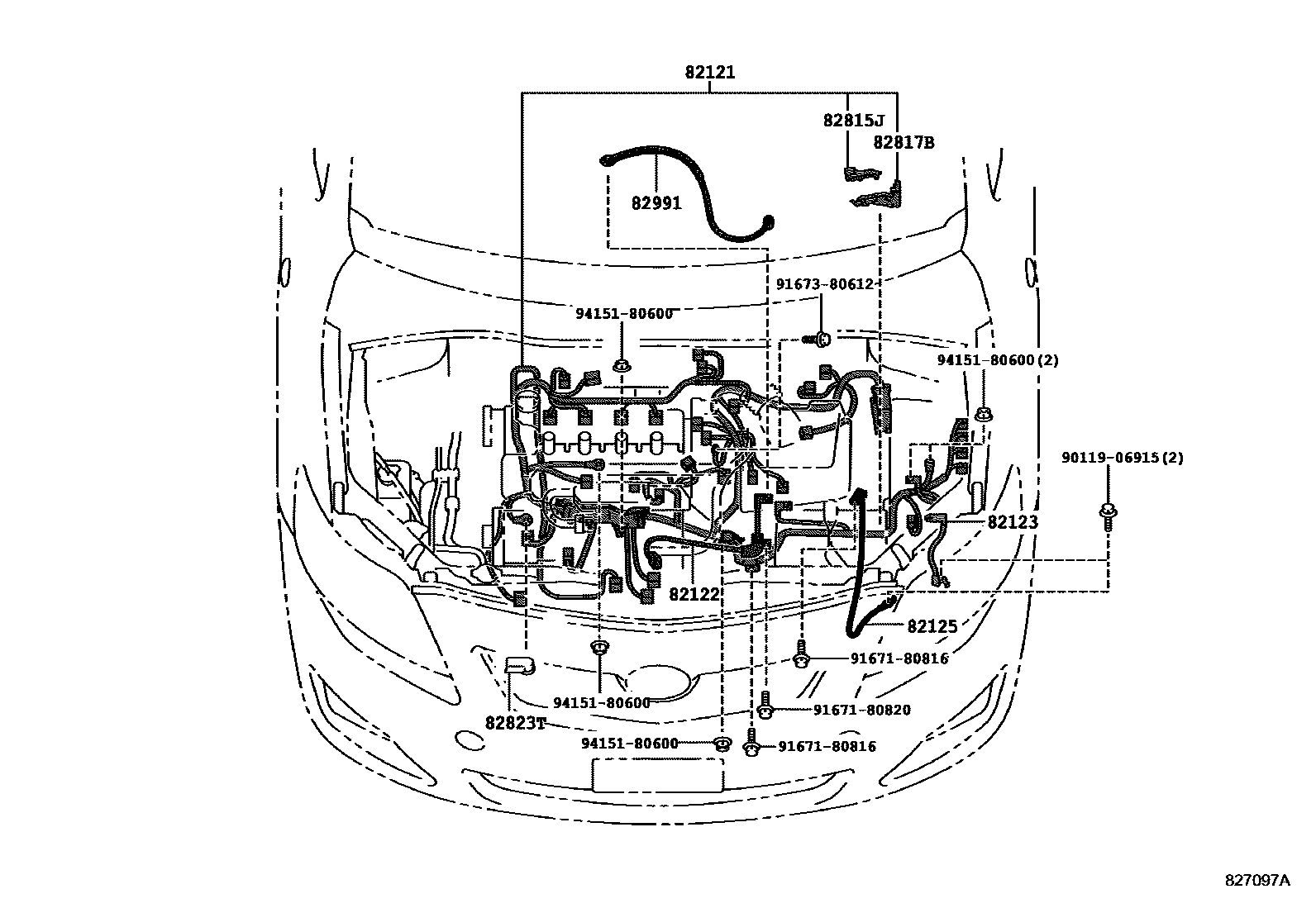

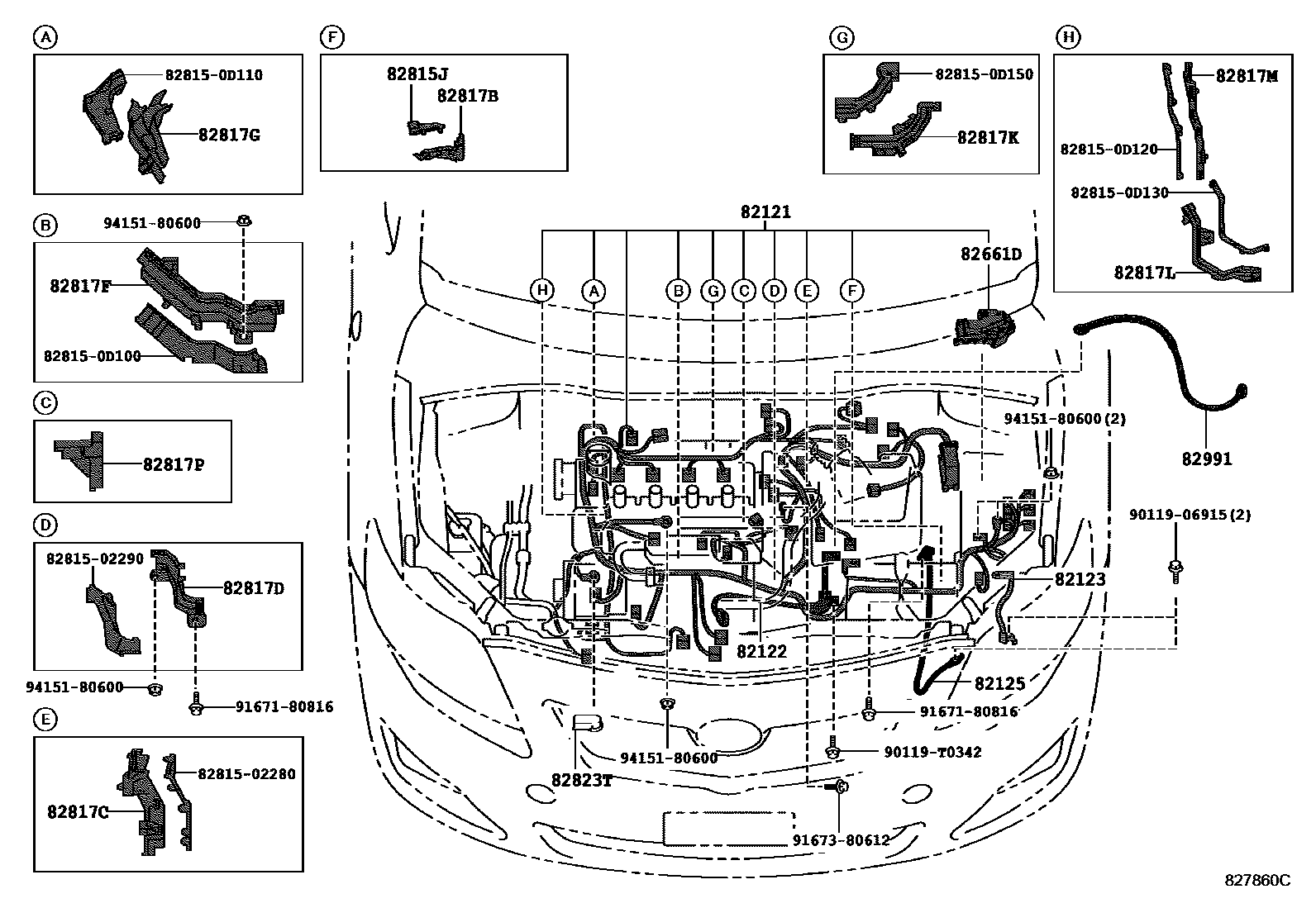

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 21 images and 64 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

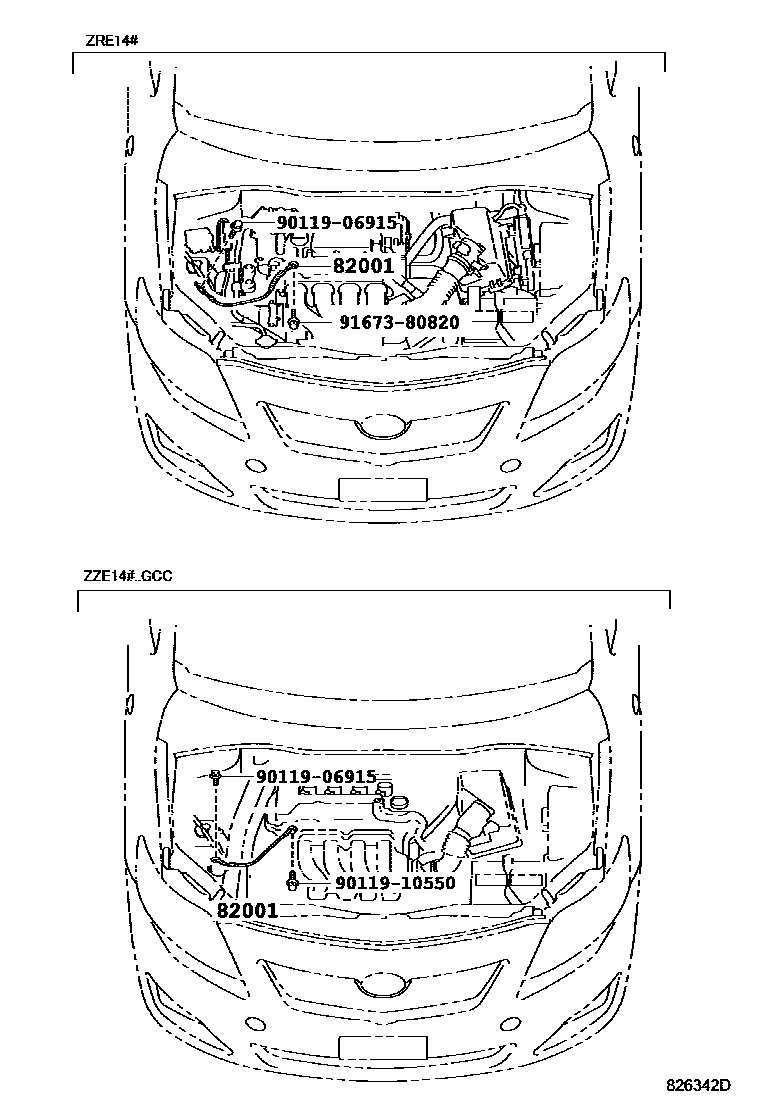

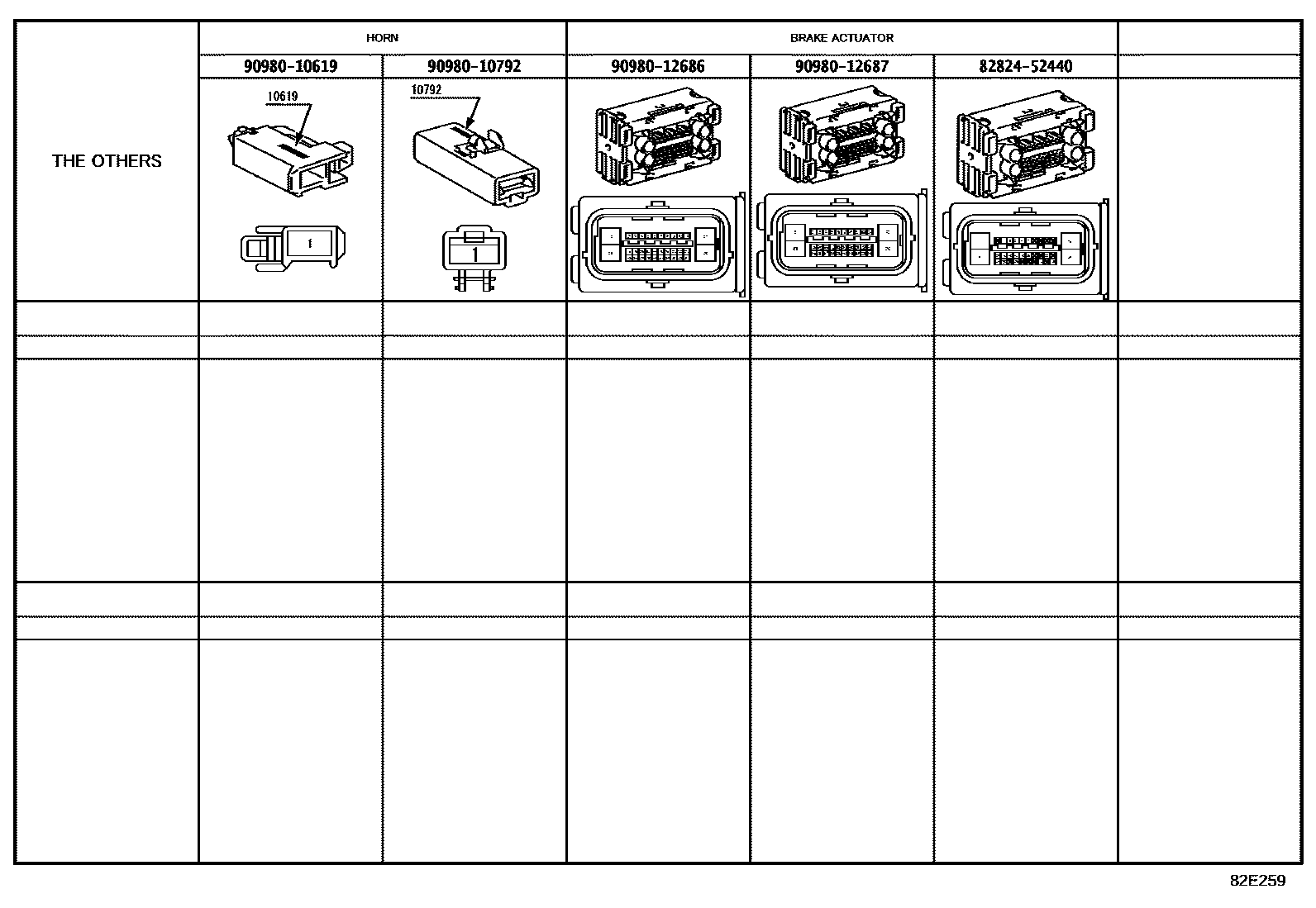

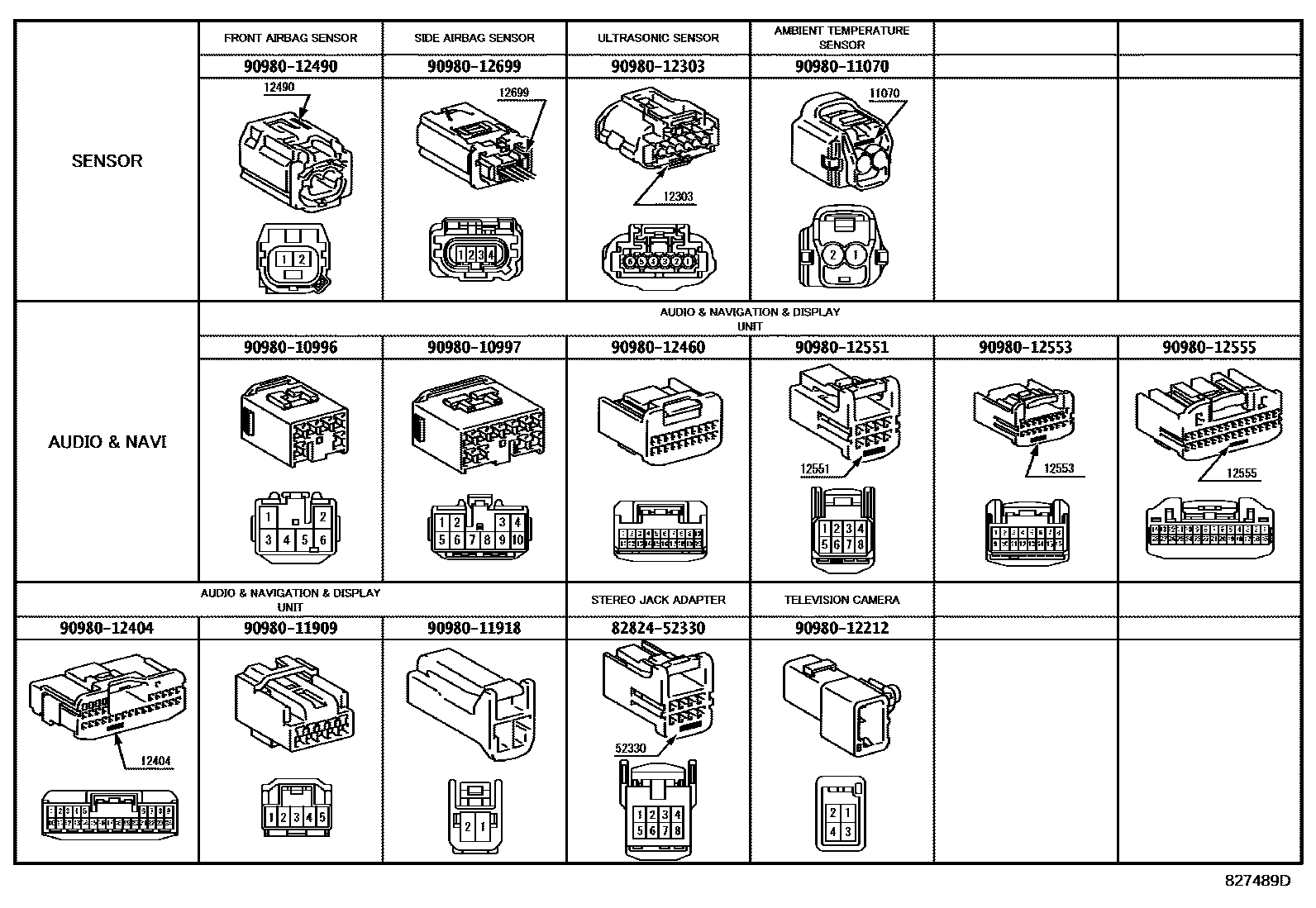

| 82001 | Connection cable No. 1 | 90980-07456 · 90980-07461 |

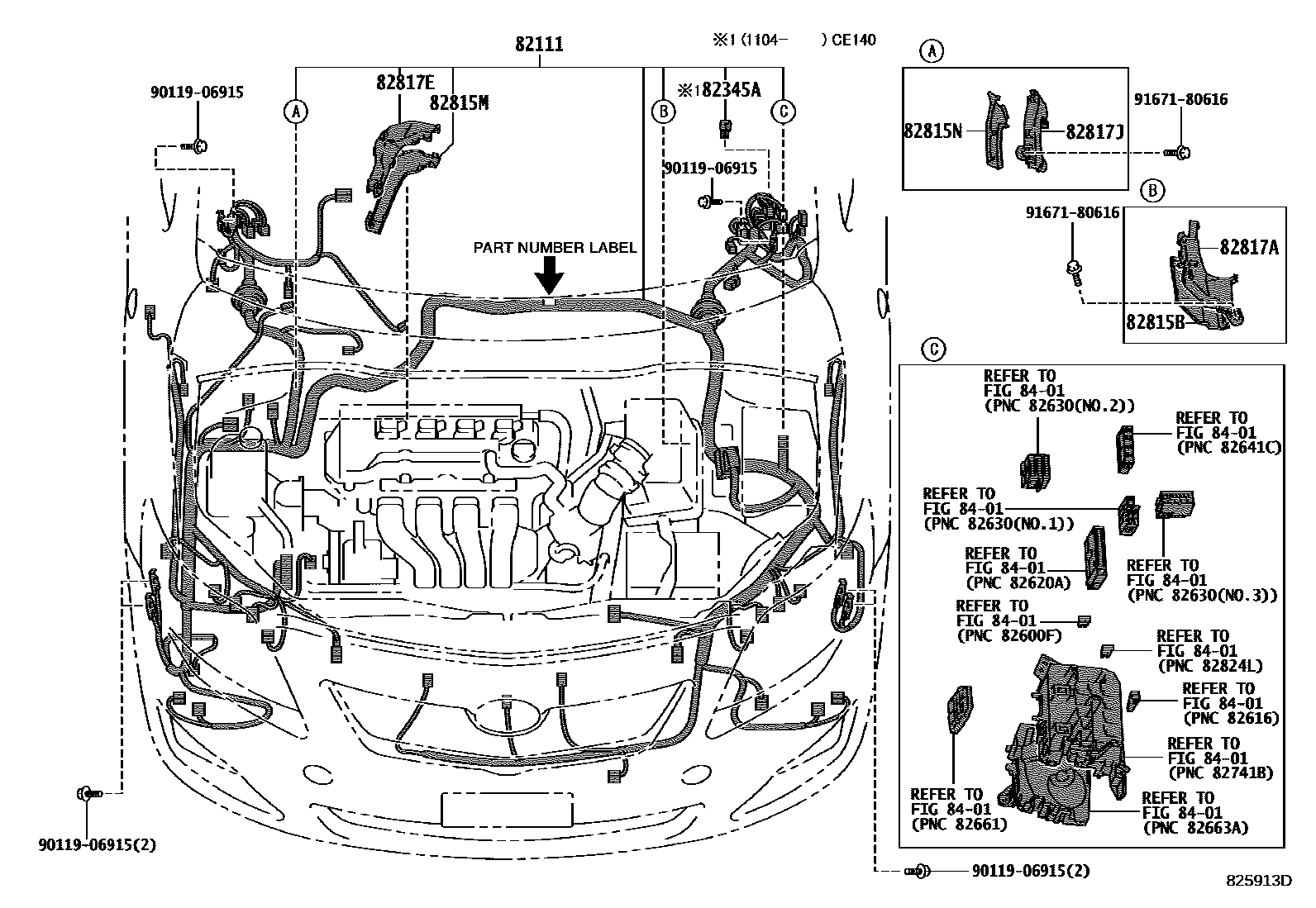

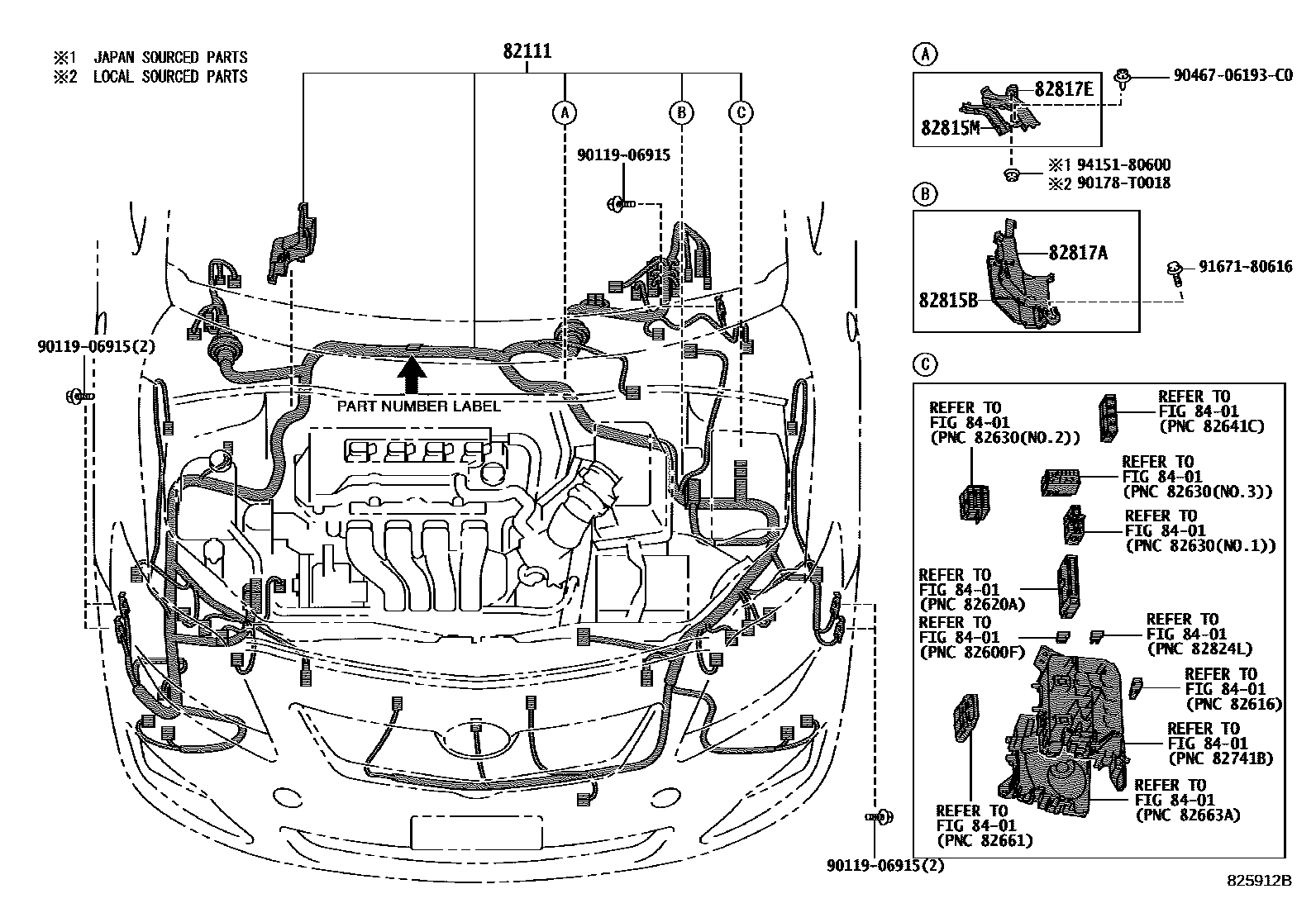

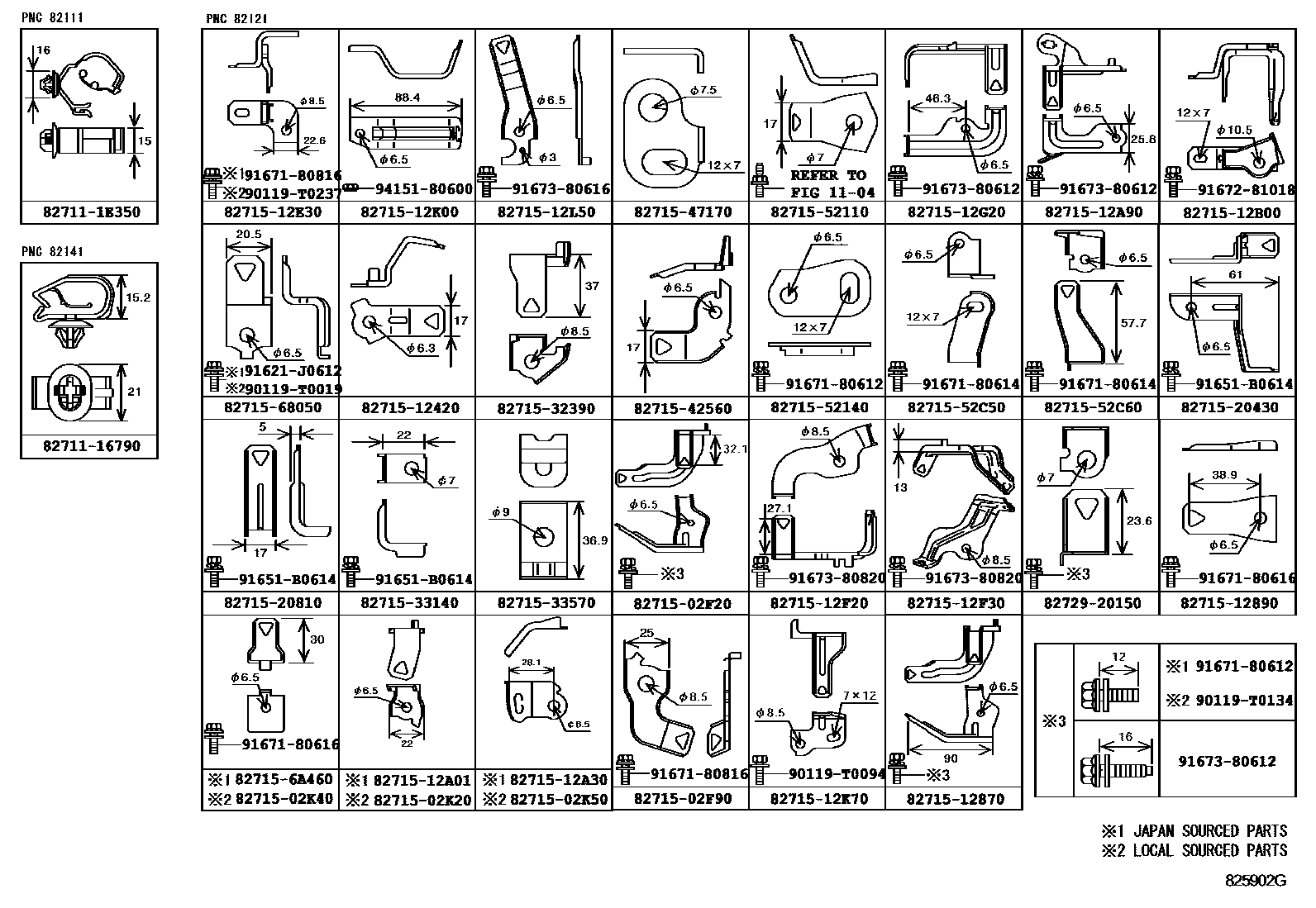

| 82111 | Engine room main wiring harness | 82111-0Z550 · 82111-0Z551 · 82111-0Z560 · 82111-0Z561 · 82111-0Z562 · 82111-0Z570 · 82111-0Z571 · 82111-0Z572 · 82111-0Z770 · 82111-0Z771 · 82111-0Z772 · 82111-0Z773 · 82111-0Z780 · 82111-0Z781 · 82111-0Z790 · 82111-0Z800 · 82111-0Z810 · 82111-0Z811 · 82111-0Z812 · 82111-0Z820 · 82111-0Z821 · 82111-0Z822 · 82111-0Z830 · 82111-0Z840 · 82111-0Z850 · 82111-0Z851 · 82111-0Z860 · 82111-0Z870 · 82111-0Z871 · 82111-0Z880 · 82111-0Z881 · 82111-0Z882 · 82111-0Z890 · 82111-0Z891 · 82111-0ZA00 · 82111-0ZA10 · 82111-0ZA20 · 82111-0ZA30 · 82111-0ZA31 · 82111-0ZA32 · 82111-0ZA40 · 82111-0ZA50 · 82111-0ZA51 · 82111-0ZA52 · 82111-0ZA60 · 82111-0ZA70 · 82111-0ZF30 · 82111-0ZF40 · 82111-0ZF50 · 82111-0ZF51 · 82111-0ZF60 · 82111-0ZF61 · 82111-0ZF70 · 82111-0ZU20 · 82111-0ZU21 · 82111-0ZU22 · 82111-0ZU40 · 82111-0ZU41 · 82111-0ZU42 · 82111-0ZU50 · 82111-0ZU51 · 82111-0ZU60 · 82111-0ZU61 · 82111-0ZU70 · 82111-0ZU71 · 82111-0ZU80 · 82111-0ZU81 · 82111-0ZU90 · 82111-0ZU91 · 82111-0ZV00 · 82111-0ZV01 · 82111-0ZV10 · 82111-0ZV11 · 82111-0ZV20 · 82111-0ZV21 · 82111-0ZV30 · 82111-0ZV31 · 82115-02T50 · 82115-02T51 · 82115-02T52 · 82115-0ZA40 · 82115-0ZA42 · 82115-0ZA43 · 82115-0ZA44 · 82115-0ZY20 · 82115-0ZY30 · 82115-0ZY31 · 82115-0ZY32 · 82116-02K20 · 82116-02K21 · 82116-02K30 · 82116-02K31 · 82116-02K40 · 82116-02K41 · 82116-02N30 · 82116-02N31 · 82116-02N32 · 82116-02N50 · 82116-02N60 · 82116-02N62 · 82116-02N63 · 82116-02N64 · 82116-02N65 · 82116-02N70 · 82116-02N72 · 82116-02N73 · 82116-02N74 · 82116-02N80 · 82116-02N82 · 82116-02N83 · 82116-02N84 · 82116-02N90 · 82116-02N91 · 82116-02N92 · 82116-02N93 · 82116-02N94 · 82116-02N95 · 82116-02P00 · 82116-02P01 · 82116-02P02 · 82116-02P03 · 82116-02P04 · 82116-02P05 · 82116-02P10 · 82116-02P12 · 82116-02P13 · 82116-02P14 · 82116-02P20 · 82116-02P21 · 82116-02P22 · 82116-02P23 · 82116-02P24 · 82116-02P30 · 82116-02P32 · 82116-02P34 · 82116-02P35 · 82116-02P40 · 82116-02P42 · 82116-02P44 · 82116-02P50 · 82116-02P52 · 82116-02P54 · 82116-02P55 · 82116-02P56 · 82116-02P60 · 82116-02P62 · 82116-02P63 · 82116-02P64 · 82116-02P70 · 82116-02P72 · 82116-02P73 · 82116-02P80 · 82116-02P82 · 82116-02P90 · 82116-02P92 · 82116-02P94 · 82116-02P95 · 82116-02P96 · 82116-02Q00 · 82116-02Q02 · 82116-02Q04 · 82116-02Q05 · 82116-02Q06 · 82116-02Q10 · 82116-02Q12 · 82116-02Q14 · 82116-02Q15 · 82116-02Q16 · 82116-02S90 · 82116-02U91 · 82116-02U92 · 82116-02V01 · 82116-02V02 · 82116-02V10 · 82116-02V12 · 82116-02V13 · 82116-02V14 · 82116-02V20 · 82116-02V22 · 82116-02V23 · 82116-02V24 · 82116-02V25 · 82116-02V30 · 82116-02V32 · 82116-02V34 · 82116-02V35 · 82116-02V40 · 82116-02V50 · 82116-02V51 · 82116-02V52 · 82116-02V60 · 82116-02V61 · 82116-02V62 · 82116-02V71 · 82116-02V72 · 82116-02W60 · 82116-02W62 · 82116-02W64 · 82116-02W65 · 82116-02W70 · 82116-02W72 · 82116-02W74 · 82116-02W75 · 82116-02W76 · 82116-02W81 · 82116-02W82 · 82116-02X01 · 82116-02X02 · 82116-02X10 · 82116-02X11 · 82116-02X12 · 82116-02X13 · 82116-02X14 · 82116-02X20 · 82116-02X21 · 82116-02X22 · 82116-02X23 · 82116-02X24 · 82116-0Z030 · 82116-0Z040 · 82116-0Z050 |

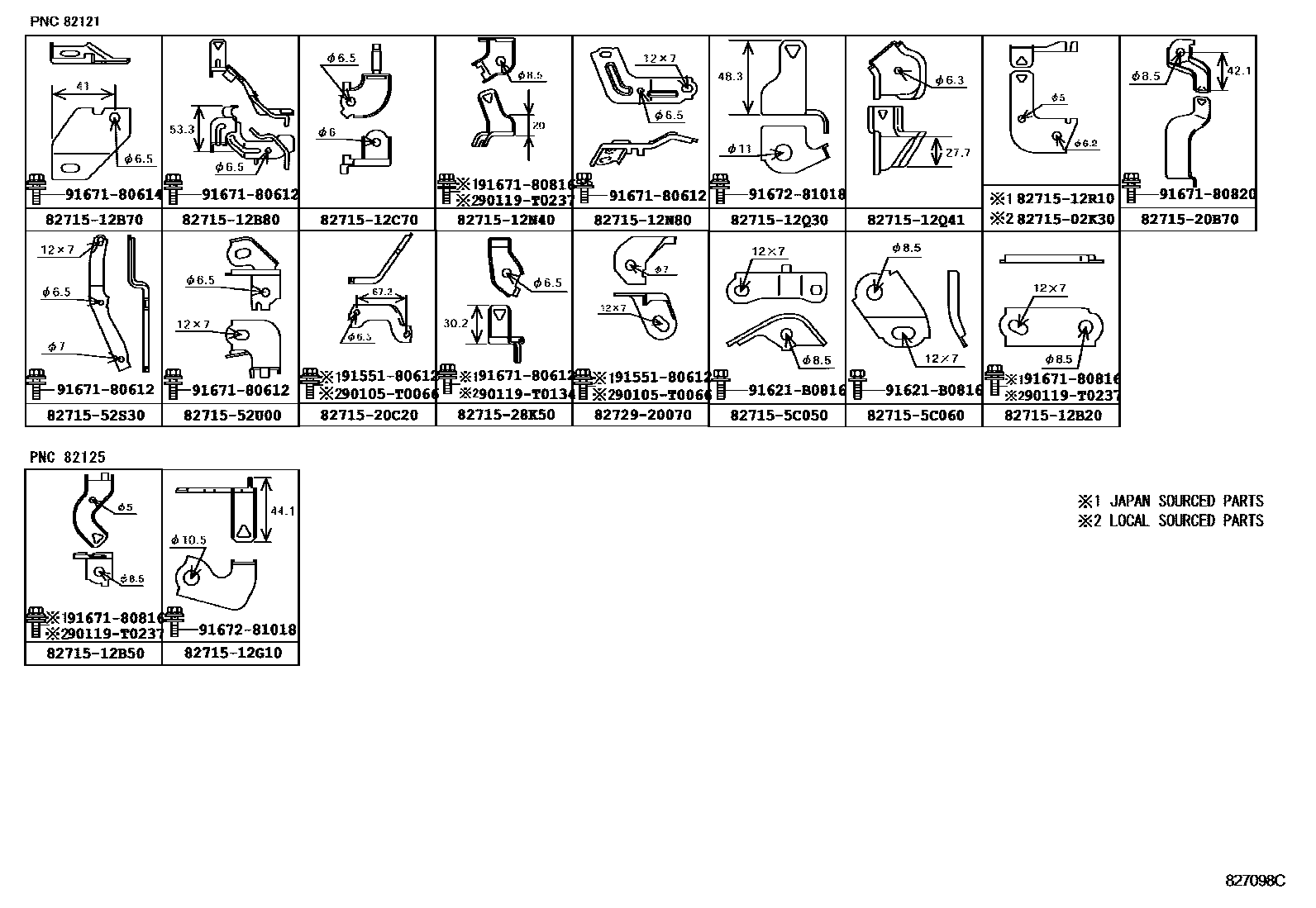

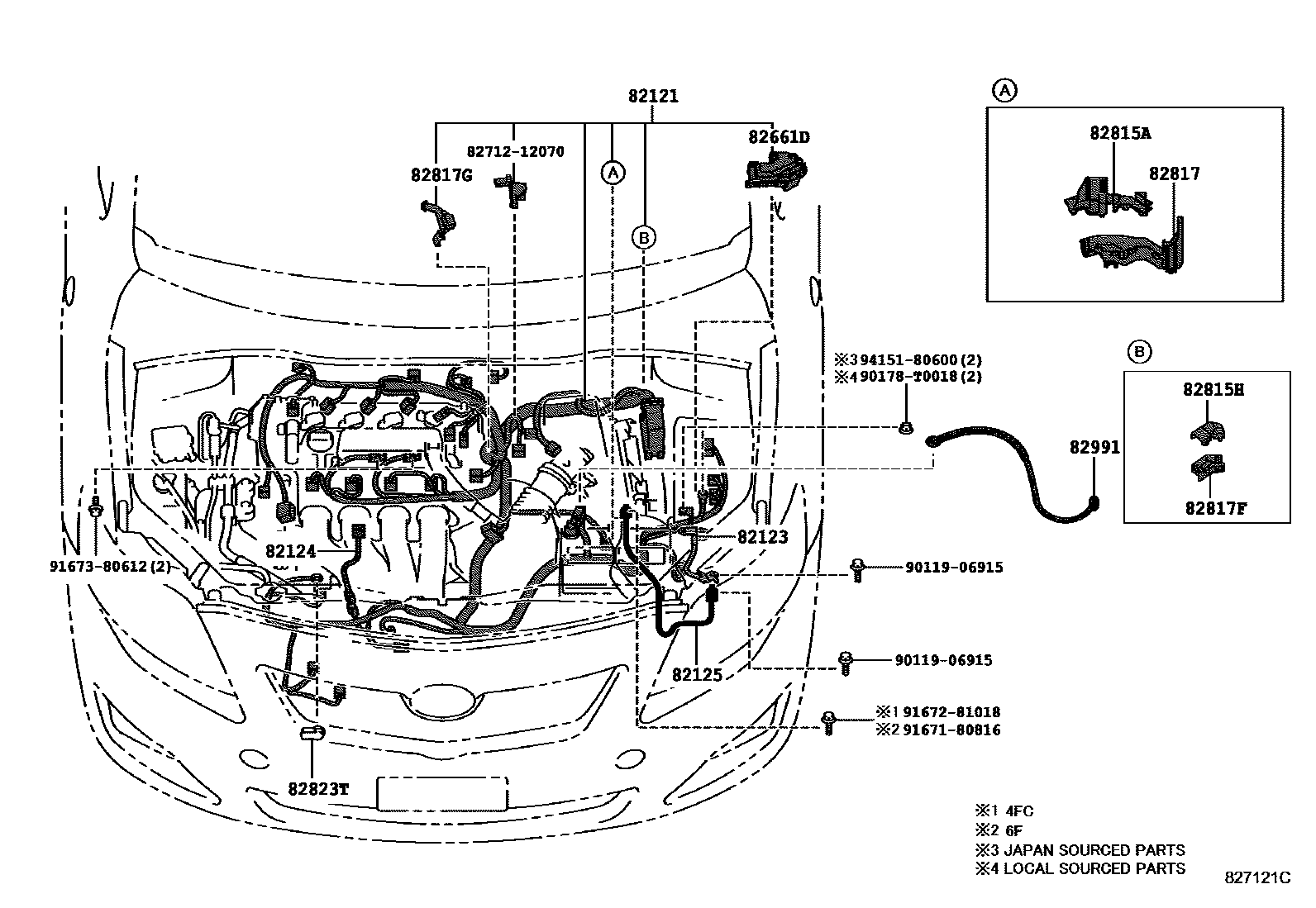

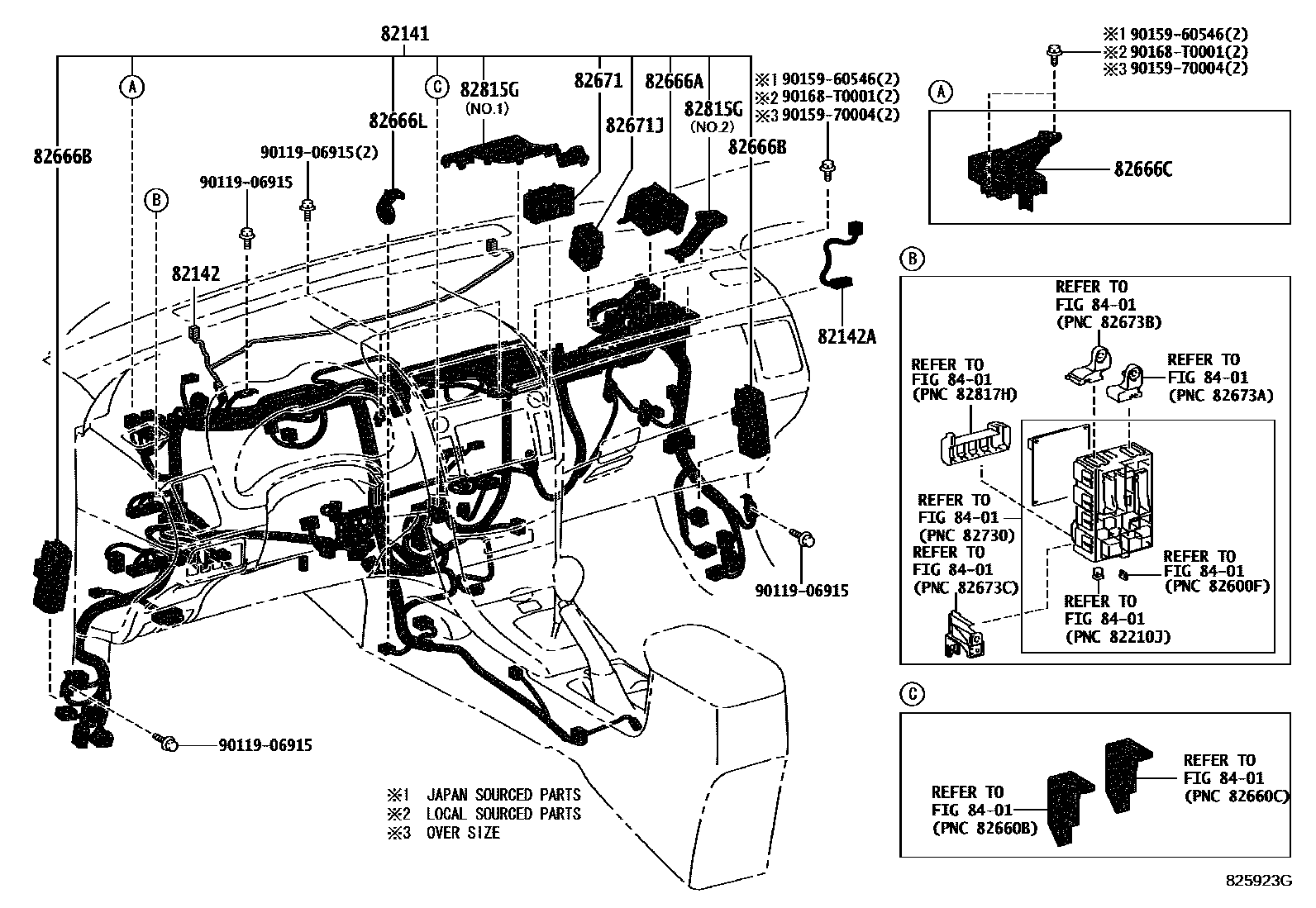

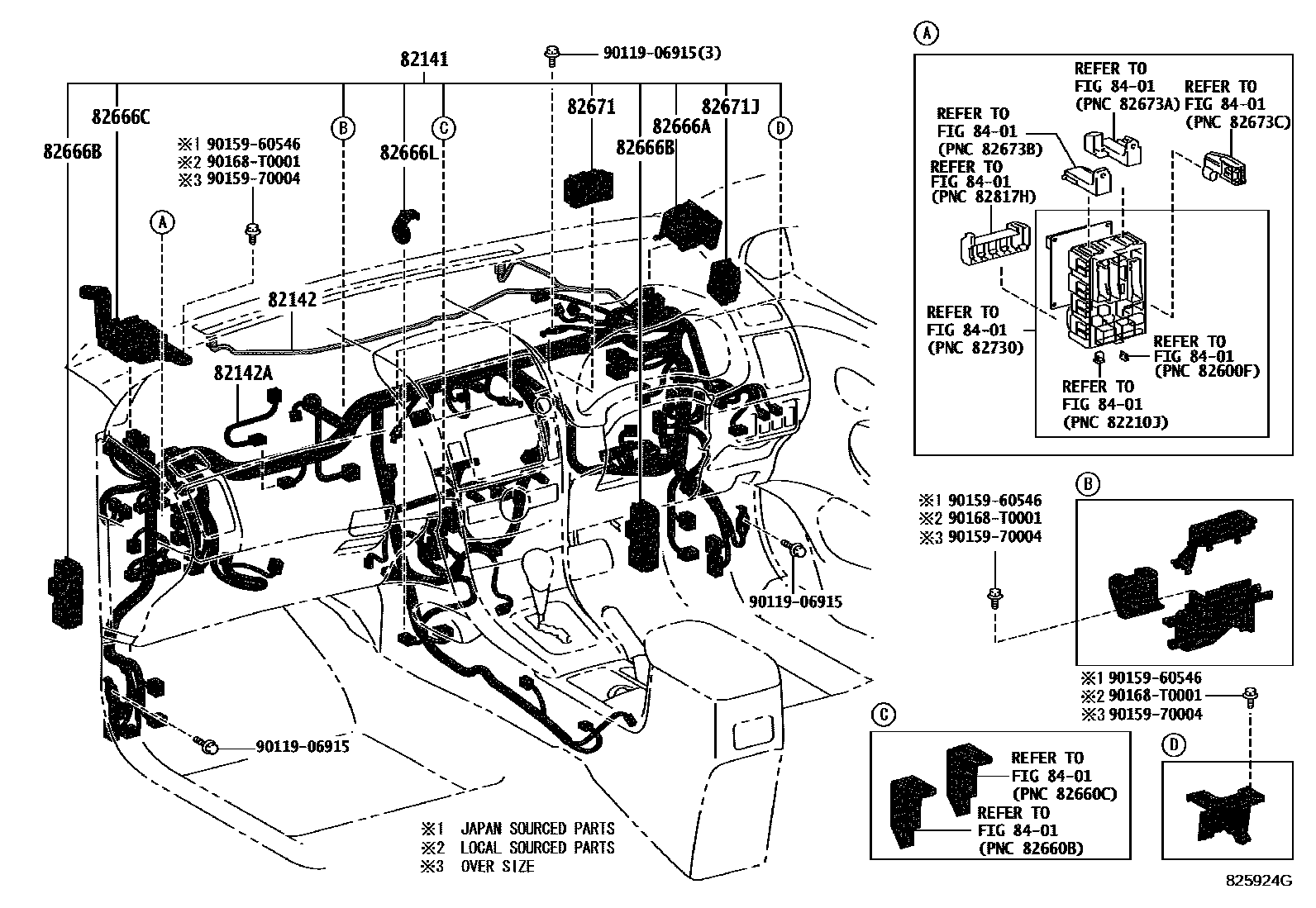

| 82121 | Engine wiring harness | 82121-02N00 · 82121-02N10 · 82121-02N20 · 82121-02N30 · 82121-02N40 · 82121-02N50 · 82121-02N60 · 82121-02N61 · 82121-02N70 · 82121-02P90 · 82121-02Q40 · 82121-02Q60 · 82121-02R30 · 82121-02R31 · 82121-02T80 · 82121-02T90 · 82121-02U00 · 82121-02X00 · 82121-02X80 · 82121-02X90 · 82121-02Y20 · 82121-02Y30 · 82121-02Y40 · 82121-02Y50 · 82121-02Y60 · 82121-02Y70 · 82121-0Z110 · 82121-0Z111 · 82121-0Z160 · 82121-0Z200 · 82121-0Z410 |
| 82122 | Engine No. 2 wiring harness | 82122-02150 |
| 82123 | Engine No. 3 wiring harness | 82123-02360 · 82123-02370 · 82123-02390 · 82123-02460 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-02120 · 82124-12100 · 82124-13020 |
| 82125 | Transmission wiring harness | 82125-02220 · 82125-02230 · 82125-02240 · 82125-02290 · 82125-02300 · 82125-02350 · 82125-02450 · 82125-02470 · 82125-02490 · 82125-02510 · 82125-02570 |
| 82141 | Dashboard wiring harness | 82117-0ZN10 · 82117-0ZN20 · 82117-0ZN21 · 82117-0ZN30 · 82117-0ZN40 · 82118-0Z350 · 82118-0Z351 · 82118-0Z352 · 82118-0Z360 · 82118-0Z361 · 82118-0Z362 · 82118-0Z370 · 82118-0Z371 · 82118-0Z380 · 82118-0Z381 · 82118-0Z390 · 82118-0Z391 · 82118-0Z400 · 82118-0Z401 · 82118-0Z402 · 82118-0Z410 · 82118-0Z411 · 82118-0Z420 · 82118-0Z421 · 82118-0Z430 · 82118-0Z431 · 82118-0Z432 · 82118-0Z433 · 82118-0Z440 · 82118-0Z441 · 82118-0Z442 · 82118-0Z450 · 82118-0Z451 · 82118-0Z452 · 82118-0Z453 · 82118-0Z460 · 82118-0Z461 · 82118-0Z462 · 82118-0Z463 · 82118-0Z470 · 82118-0Z471 · 82118-0Z472 · 82118-0Z473 · 82118-0Z480 · 82118-0Z481 · 82118-0Z482 · 82118-0Z490 · 82118-0Z491 · 82118-0Z492 · 82118-0Z493 · 82118-0Z494 · 82118-0Z500 · 82118-0Z501 · 82118-0Z502 · 82118-0Z503 · 82118-0Z510 · 82118-0Z511 · 82118-0Z512 · 82118-0Z513 · 82118-0Z520 · 82118-0Z521 · 82118-0Z522 · 82118-0Z523 · 82118-0Z524 · 82118-0Z525 · 82118-0Z530 · 82118-0Z531 · 82118-0Z532 · 82118-0Z540 · 82118-0Z541 · 82118-0Z542 · 82118-0Z543 · 82118-0Z550 · 82118-0Z551 · 82118-0Z560 · 82118-0Z561 · 82118-0Z562 · 82118-0Z563 · 82118-0Z570 · 82118-0Z571 · 82118-0Z572 · 82118-0Z573 · 82118-0Z580 · 82118-0Z581 · 82118-0Z582 · 82118-0Z583 · 82118-0Z590 · 82118-0Z591 · 82118-0Z592 · 82118-0Z600 · 82118-0Z601 · 82118-0Z602 · 82118-0Z610 · 82118-0Z611 · 82118-0Z612 · 82118-0Z620 · 82118-0Z621 · 82118-0Z622 · 82118-0Z623 · 82118-0Z680 · 82118-0Z690 · 82118-0Z700 · 82118-0Z710 · 82118-0Z720 · 82118-0Z760 · 82118-0Z761 · 82118-0Z770 · 82118-0Z780 · 82118-0ZX60 · 82118-0ZX70 · 82118-0ZX80 · 82118-0ZX90 · 82118-0ZY00 · 82118-0ZY10 · 82118-0ZY20 · 82118-0ZY30 · 82138-02G40 · 82138-02G41 · 82138-02G50 · 82138-02G60 · 82138-02G62 · 82138-02G70 · 82138-02G71 · 82138-02G80 · 82138-02G81 · 82138-02G90 · 82138-02G91 · 82138-02J00 · 82138-02J01 · 82138-02J10 · 82138-02J11 · 82138-02J20 · 82138-02J30 · 82138-02J40 · 82138-02J50 · 82138-02J60 · 82138-02J61 · 82138-02J80 · 82138-02J81 · 82138-02J90 · 82138-02J91 · 82138-02K00 · 82138-02K01 · 82138-02K10 · 82138-02K11 · 82138-02K20 · 82138-02K30 · 82138-02K31 · 82138-02K40 · 82138-02K41 · 82138-02K50 · 82138-02K60 · 82138-02K61 · 82138-02K70 · 82138-02K71 · 82138-02K72 · 82138-02K80 · 82141-0ZQ90 · 82145-0ZG50 · 82145-0ZG60 · 82145-0ZG70 · 82145-0ZG80 · 82145-0ZG90 · 82145-0ZJ00 · 82145-0ZJ10 · 82145-0ZJ20 · 82145-0ZJ30 · 82145-0ZJ40 · 82145-0ZJ50 · 82145-0ZJ60 · 82145-0ZJ70 · 82145-0ZJ80 · 82145-0ZJ90 · 82145-0ZK00 · 82145-0ZK10 · 82145-0ZK20 · 82145-0ZK30 · 82145-0ZK40 · 82145-0ZK50 · 82145-0ZK60 · 82145-0ZK70 · 82145-0ZK80 · 82145-0ZK90 · 82145-0ZL00 · 82146-0Z190 · 82146-0Z200 · 82146-0Z210 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02210 · 88648-02310 · 88648-02320 · 88648-02350 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02300 · 82140-02310 · 82140-02320 |

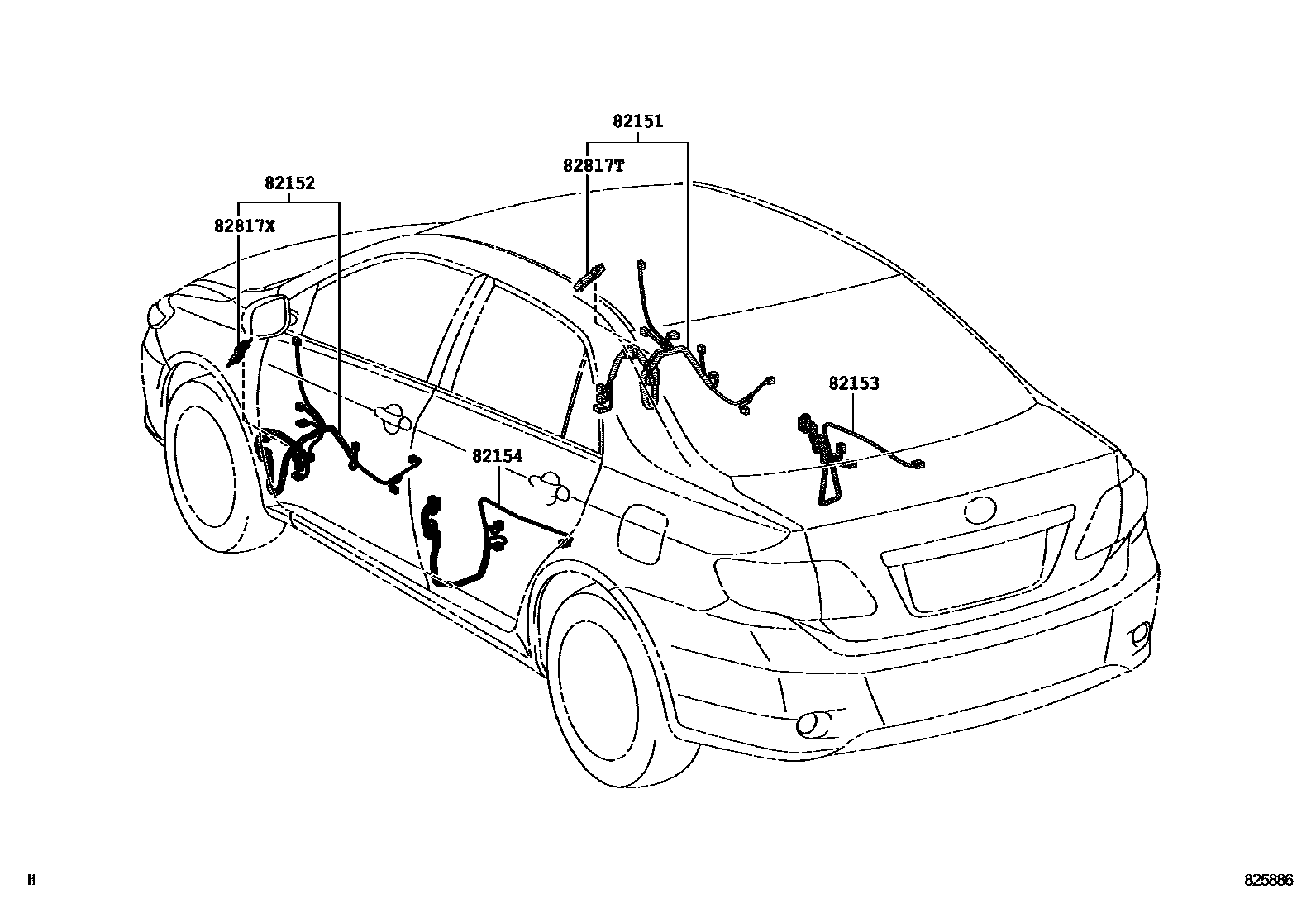

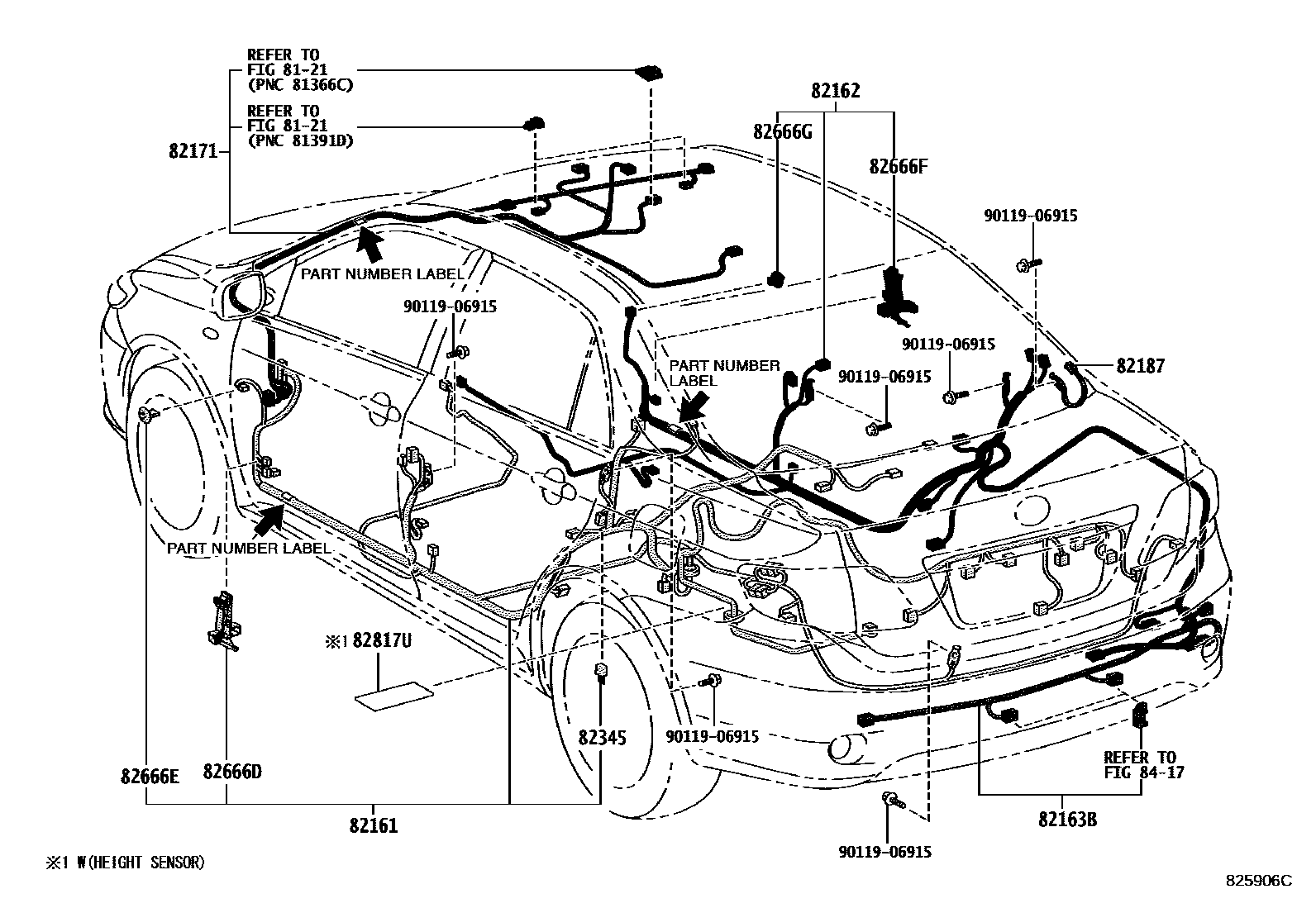

| 82151 | Right front door wiring harness | 82151-02L60 · 82151-02L70 · 82151-02L80 · 82151-02M10 · 82151-02M20 · 82151-02M30 · 82151-02M40 · 82151-02M50 · 82151-02M60 · 82151-02M70 · 82151-02M80 · 82151-02M90 · 82151-02N00 · 82151-02S40 · 82151-02S50 · 82151-02S60 · 82151-02S70 · 82151-02Y50 · 82151-02Y60 · 82151-02Z10 · 82151-0Z150 · 82151-0Z180 · 82151-0Z190 · 82151-0Z230 · 82151-0Z240 · 82151-0Z250 · 82151-0Z490 · 82151-0Z500 · 82151-0Z510 · 82151-0Z520 |
| 82152 | Left front door wiring harness | 82152-02G80 · 82152-02K70 · 82152-02K80 · 82152-02K90 · 82152-02L10 · 82152-02L20 · 82152-02L30 · 82152-02L40 · 82152-02L50 · 82152-02L80 · 82152-02L90 · 82152-02M00 · 82152-02M10 · 82152-02M20 · 82152-02R20 · 82152-02R30 · 82152-02R40 · 82152-02R50 · 82152-02Y10 · 82152-02Y20 · 82152-02Y30 · 82152-02Z30 · 82152-02Z60 · 82152-0Z330 · 82152-0Z331 · 82152-0Z340 · 82152-0Z350 · 82152-0Z360 |
| 82153 | Rear door wiring harness No. 1 | 82153-02590 · 82153-02610 · 82153-02650 |
| 82154 | Rear door wiring harness No. 2 | 82154-02430 · 82154-02450 · 82154-02490 |
| 82161 | floor wiring harness | 82161-02D80 · 82161-02D82 · 82161-02E20 · 82161-02E21 · 82161-02W10 · 82161-02W11 · 82161-02W20 · 82161-02W21 · 82161-02W22 · 82161-02W30 · 82161-02W31 · 82161-02W32 · 82161-02W40 · 82161-02W60 · 82161-02W61 · 82161-02W70 · 82161-02W71 · 82161-02W80 · 82161-02W81 · 82161-02W90 · 82161-02X00 · 82161-02X80 · 82161-02X81 · 82161-02X90 · 82161-02Y10 · 82161-02Y11 · 82161-02Y20 · 82161-0Z490 · 82161-0Z491 · 82161-0Z492 · 82161-0Z500 · 82161-0Z501 · 82161-0Z600 · 82161-0ZB20 · 82161-0ZB21 · 82161-0ZB30 · 82161-0ZB31 · 82161-0ZB32 · 82161-0ZB60 · 82161-0ZB61 · 82161-0ZB62 · 82161-0ZB70 · 82161-0ZB71 · 82161-0ZC60 · 82161-0ZC70 · 82161-0ZC71 · 82161-0ZC72 · 82161-0ZK10 · 82161-0ZK11 · 82161-0ZK20 · 82161-0ZK30 · 82161-0ZK40 · 82161-0ZK50 · 82161-0ZK60 · 82161-0ZK70 · 82161-0ZK80 · 82199-02450 |
| 82162 | Floor wiring harness No. 2 | 82162-02790 · 82162-02800 · 82162-02810 · 82162-02820 · 82162-02821 · 82162-02830 · 82162-02840 · 82162-02841 · 82162-02850 · 82162-02851 · 82162-02860 · 82162-02861 · 82162-02880 · 82162-02890 · 82162-02A70 · 82162-02A80 · 82162-02A90 · 82162-02B50 · 82162-02J00 · 82162-02N00 · 82162-02N01 · 82162-02N02 · 82162-02N50 · 82162-02N80 · 82162-02N90 · 82162-02P00 · 82162-02P10 · 82162-02P20 · 82162-02P30 · 82162-02P40 |
| 82163B | No. 5 floor wiring harness | 82165-02020 · 82165-02030 · 82165-02060 |

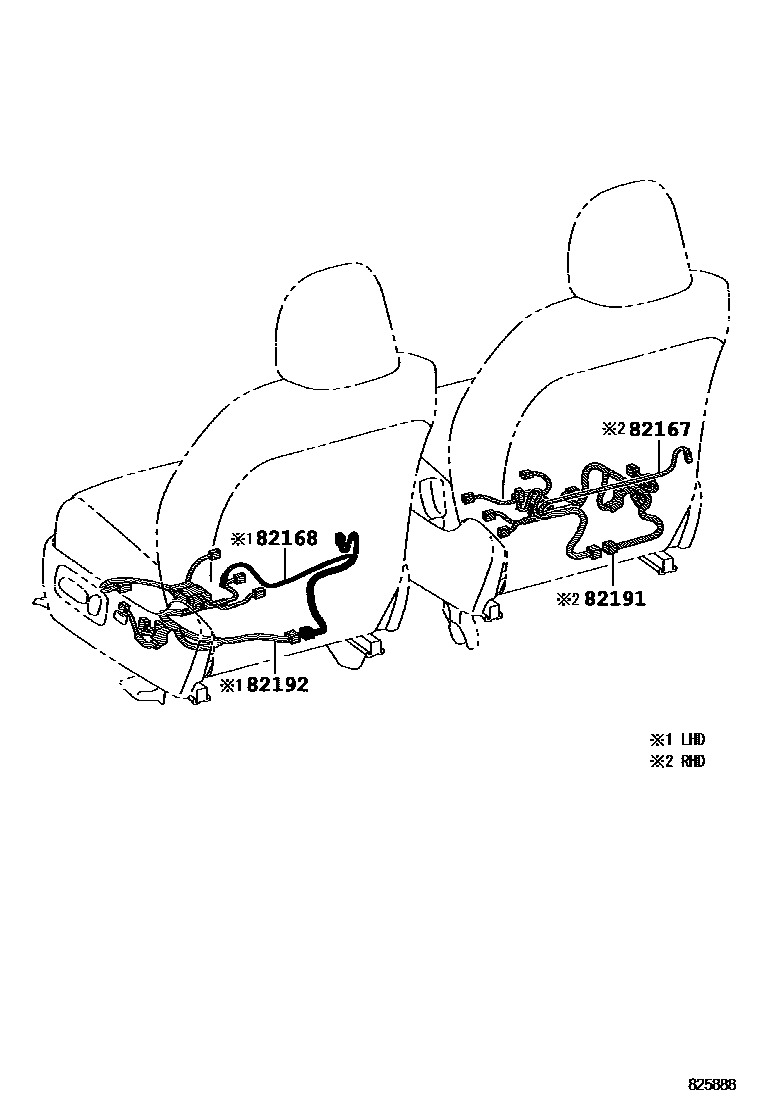

| 82167 | Seat No. 1 wiring harness | 8219A-02010 · 8219A-02020 |
| 82168 | Seat No. 2 wiring harness | 8219B-02020 |
| 82171 | Roof No. 1 wiring harness | 82171-02D80 · 82171-02F70 · 82171-02F71 · 82171-02F80 · 82171-02F90 · 82171-02G00 · 82171-02G10 · 82171-02G20 · 82171-02G30 · 82171-02G40 · 82171-02G50 · 82171-02G60 · 82171-02G70 · 82171-02G80 · 82171-02G90 · 82171-02J00 · 82171-02J10 · 82171-02K00 · 82171-02K20 · 82171-02K40 · 82171-02K50 · 82171-02Q60 · 82171-02S30 · 82171-02T20 · 82171-02T30 · 82171-02T40 · 82171-0Z190 · 82171-0Z200 · 82171-0Z210 |
| 82187 | Rear window wiring harness No. 2 | 82187-02160 · 82187-02180 · 82187-02190 |
| 82191 | Front right seat wiring harness | 82191-02020 · 82191-02040 |
| 82192 | Front left seat wiring harness | 82192-02050 · 82192-02080 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-12050 · 82345-32010 |
| 82345A | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-12350 |
| 82666B | No. 3 connector holder | 82666-12360 |
| 82666C | No. 4 connector holder | 82666-12430 · 82666-12440 |
| 82666D | No. 5 connector holder | 82666-12480 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-12470 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82666L | No. 9 connector holder | 82666-12450 |
| 82671 | junction box | 82671-02010 · 82671-12340 |
| 82671J | No. 2 junction box | 82671-02020 |
| 82815A | Wiring harness protector cover | 82815-12360 |
| 82815B | Wiring harness protector cover | 82815-12250 |
| 82815G | No. 5 wire harness protector cover | 82815-12300 · 82815-12340 |
| 82815H | No. 6 wire harness protector cover | 82815-12180 |
| 82815J | No. 7 wire harness protector cover | 82815-12210 · 82815-12280 · 82815-12370 · 82815-12470 · 82815-12510 |
| 82815K | No. 8 wire harness protector cover | 82815-12220 · 82815-12520 · 82815-12550 |
| 82815L | No. 9 wire harness protector cover | 82815-12290 · 82815-12380 · 82815-12530 |
| 82815M | No. 10 wire harness protector cover | 82815-12260 · 82815-12270 |
| 82815N | No. 11 wire harness protector cover | 82815-12330 |
| 82817 | No. 1 wire harness protection device | 82817-12G40 |
| 82817A | No. 2 wire harness protection device | 82817-12D50 |
| 82817B | No. 3 wire harness protection device | 82817-12C00 · 82817-12D80 · 82817-12D90 · 82817-12G80 · 82817-12K80 |
| 82817C | No. 4 wire harness protection device | 82817-02790 · 82817-12C10 · 82817-12G20 · 82817-12K90 · 82817-12L20 |
| 82817D | No. 5 wire harness protection device | 82817-02800 · 82817-12E00 · 82817-12G50 · 82817-12L00 |
| 82817E | No. 6 wire harness protection device | 82817-12D60 · 82817-12D70 |
| 82817F | No. 7 wire harness protection device | 82817-0D170 · 82817-12B60 · 82817-12J10 |
| 82817G | No. 8 wire harness protection device | 82817-0D180 · 82817-12G60 |
| 82817J | No. 9 wire harness protection device | 82817-12E91 |
| 82817K | No. 10 wire harness protection device | 82817-0D210 |
| 82817L | No. 11 wire harness protection device | 82817-0D200 |
| 82817M | No. 12 wire harness protection device | 82817-0D190 |
| 82817P | No. 14 wire harness protection device | 82817-0D230 |
| 82817T | No. 15 wire harness protection device | 82817-12F30 |
| 82817U | No. 16 wire harness protection device | 82817-1A640 |
| 82817X | No. 17 wire harness protection device | 82817-12F40 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82991 | Fuse repair line | 82991-12110 · 82991-12120 |
