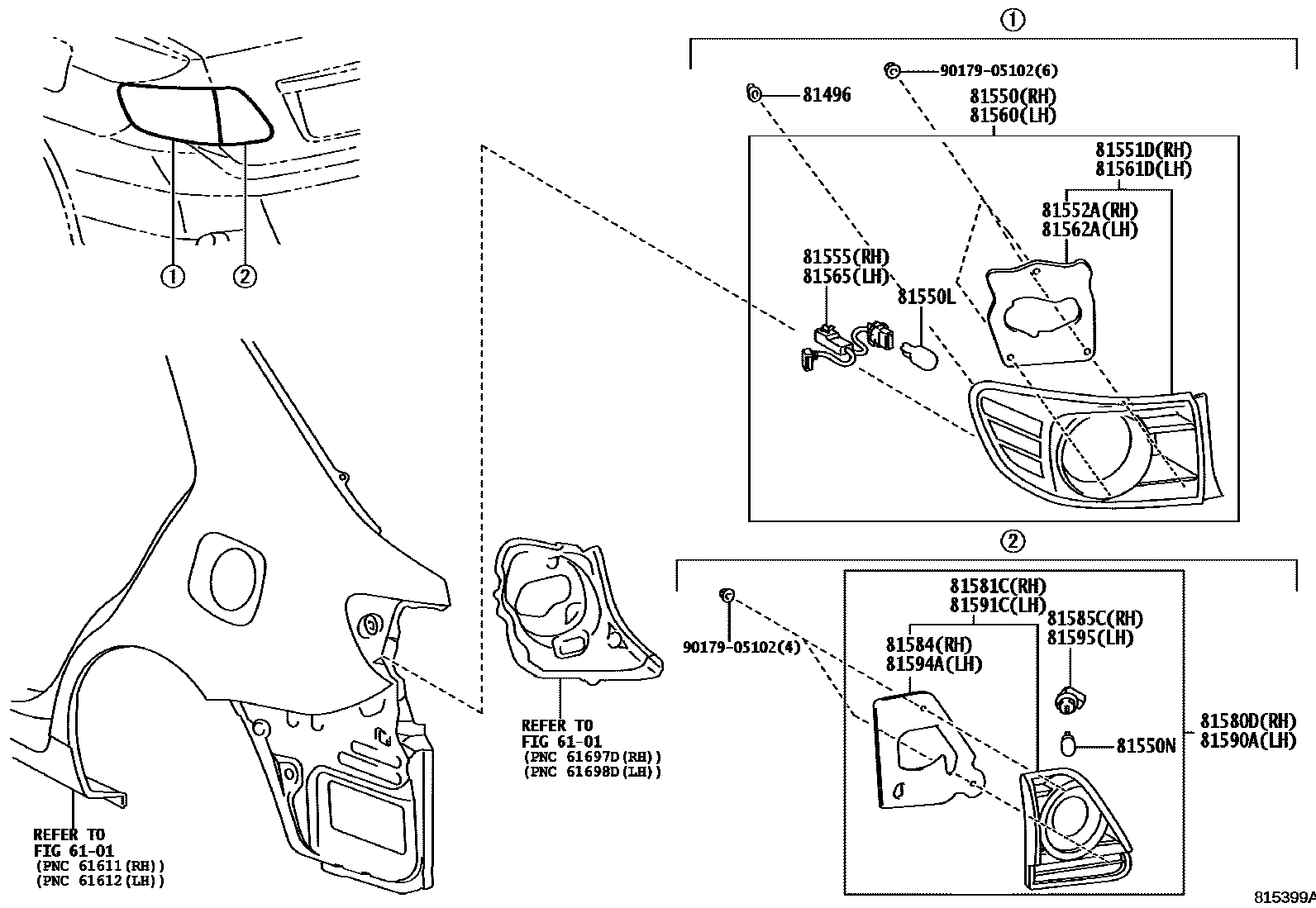

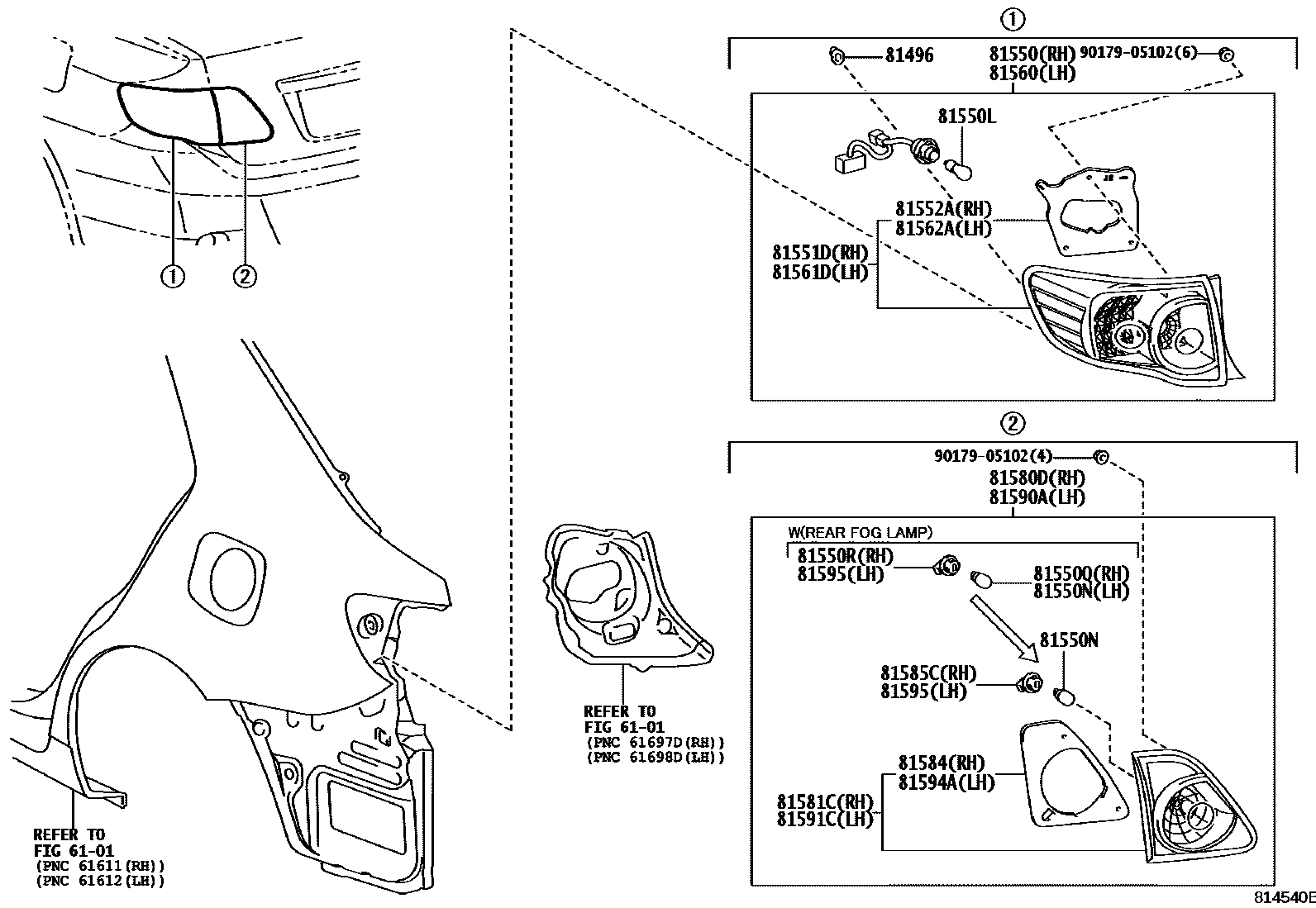

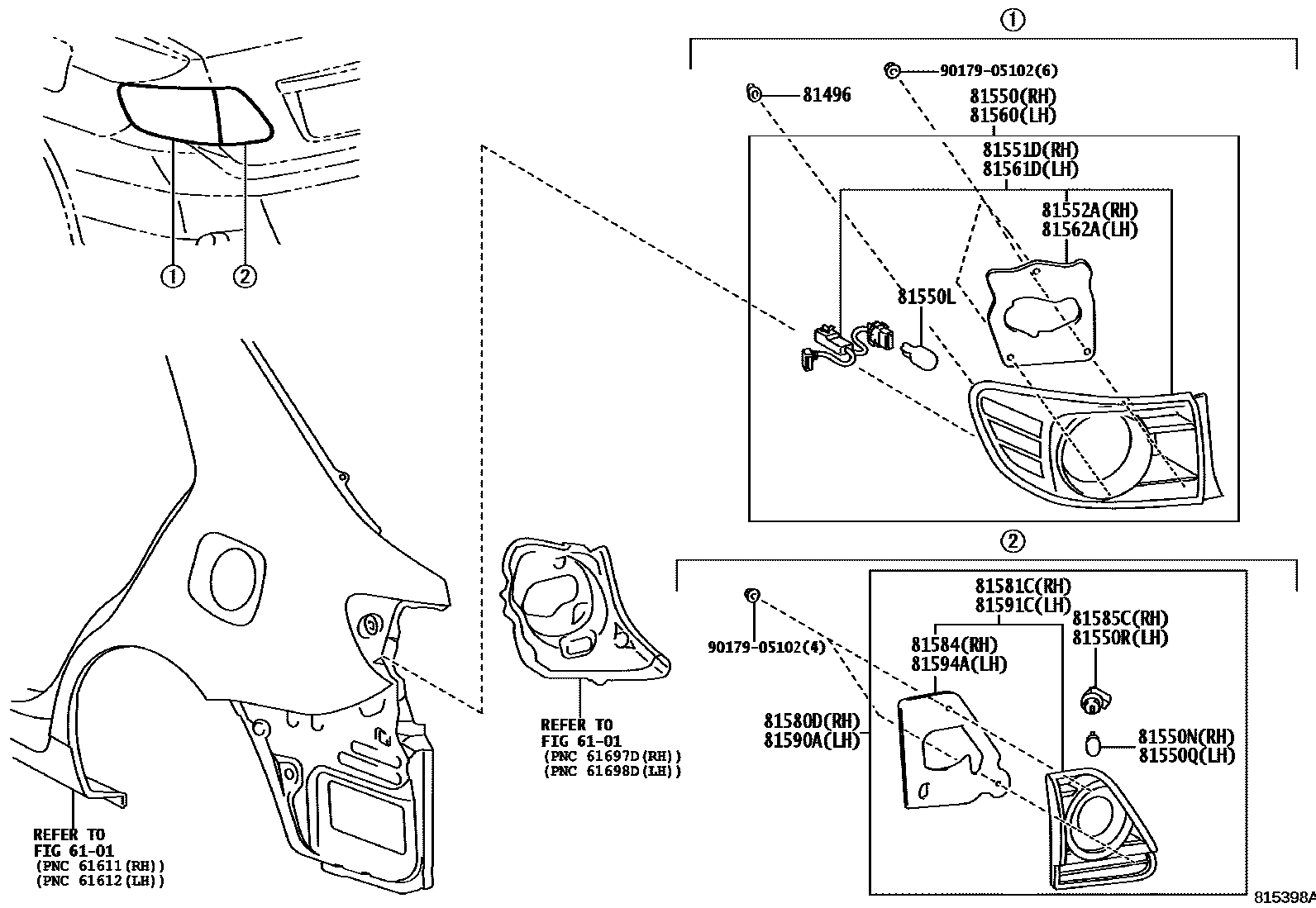

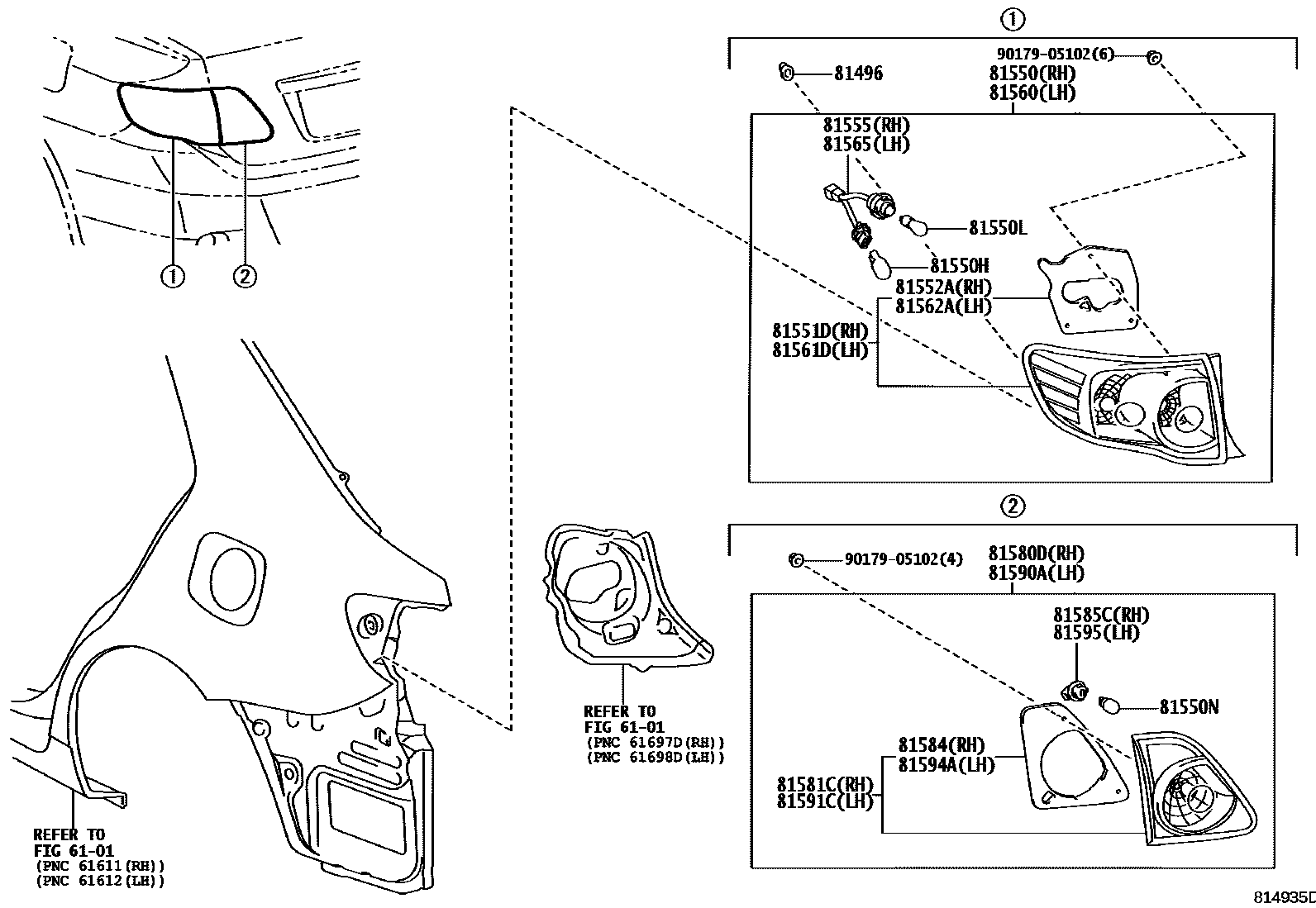

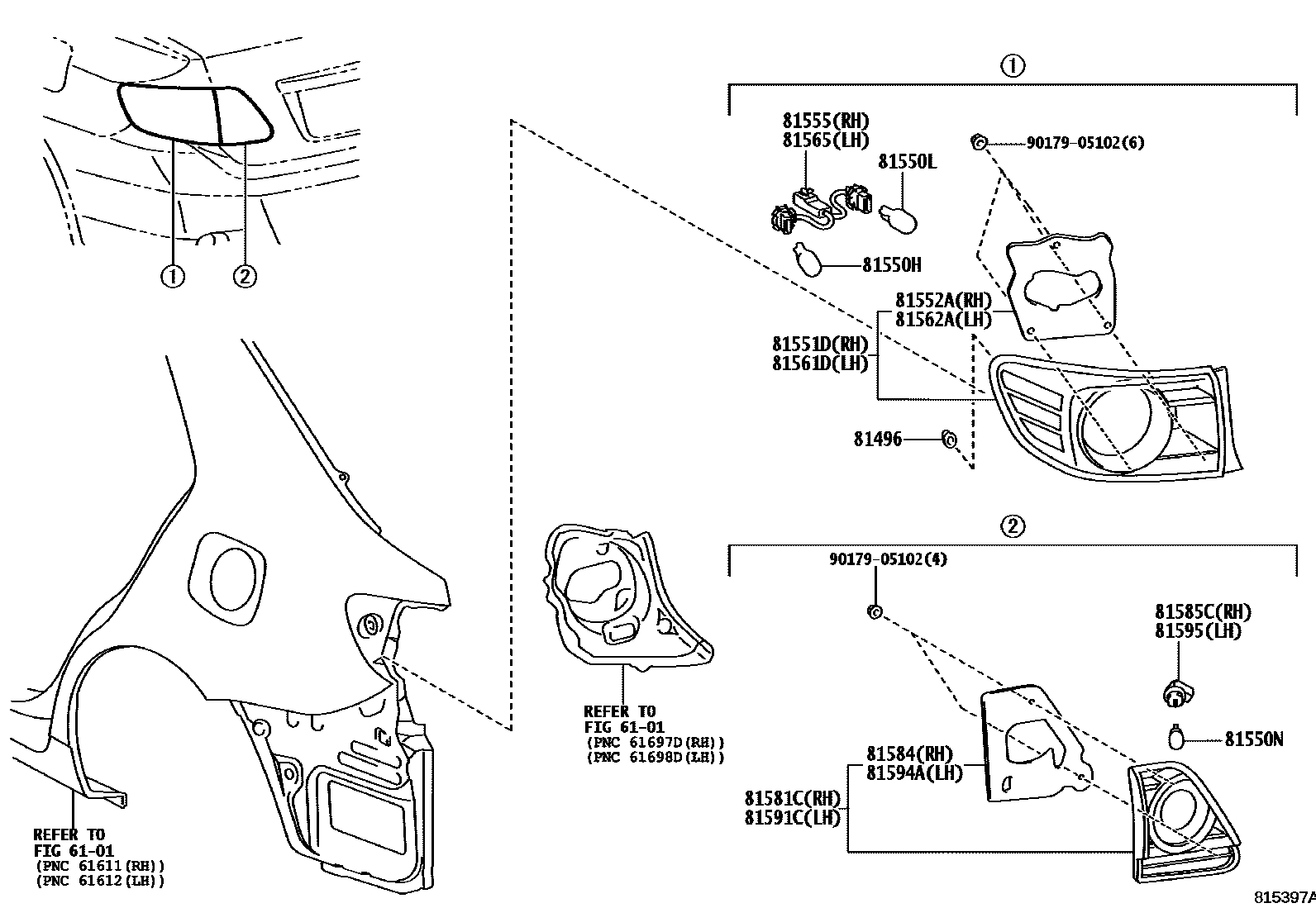

Toyota COROLLA 后组合灯 — Figure 8111
Toyota COROLLA EPC diagram 8111, 后组合灯, with 6 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 81496-52020 |
| 81550 | Right rear combination light assembly | 81550-02470 · 81550-02480 · 81550-02500 · 81550-02620 · 81550-02630 · 81550-02640 · 81550-02670 · 81550-02680 |
| 81550H | Tail and brake light bulbs | 90981-13044 |
| 81550L | Rear turn signal light bulb | 90981-15021 · 99132-11210 |
| 81550N | reversing light bulb | 90981-11059 |
| 81550Q | Rear fog light bulb No. 1 | 90981-13043 |
| 81550R | Rear fog light lamp holder | 90075-60042 · 90075-8C013 |
| 81551D | Right rear combination lamp shade and lamp body | 81551-02470 · 81551-02480 · 81551-02510 · 81551-02620 · 81551-02630 · 81551-02650 · 81551-02670 · 81551-02680 |
| 81552A | Right rear combination light gasket | 81552-02470 · 81552-02480 · 81552-02510 · 81552-02620 · 81552-02630 · 81552-02650 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02510 · 81555-02620 · 81555-02650 |
| 81560 | Left rear combination light assembly | 81560-02470 · 81560-02480 · 81560-02500 · 81560-02620 · 81560-02630 · 81560-02640 · 81560-02670 · 81560-02680 |
| 81561D | Left rear combination lamp lampshade and lamp body | 81561-02470 · 81561-02480 · 81561-02510 · 81561-02620 · 81561-02630 · 81561-02650 · 81561-02670 · 81561-02680 |
| 81562A | Left rear combination light gasket | 81552-02470 · 81552-02480 · 81552-02510 · 81552-02620 · 81552-02630 · 81552-02650 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02510 · 81555-02620 · 81555-02650 |
| 81580D | Right rear light assembly | 81580-02200 · 81580-02220 · 81580-02250 · 81580-02330 · 81580-02340 · 81580-02350 · 81580-02390 · 81580-02400 · 81580-12100 |
| 81581C | Right rear light lampshade and lamp body | 81581-02200 · 81581-02220 · 81581-02260 · 81581-02330 · 81581-02340 · 81581-02390 · 81581-02400 · 81581-12100 |
| 81584 | Right rear light seal | 81584-02200 · 81584-02220 · 81584-02260 · 81584-02330 · 81584-02340 · 81584-12100 |
| 81585C | Right rear light lamp holder and wiring harness | 90075-8C012 · 90075-99005 |
| 81590A | Left rear light assembly | 81590-02200 · 81590-02210 · 81590-02240 · 81590-02330 · 81590-02340 · 81590-02350 · 81590-02390 · 81590-02400 |
| 81591C | Left rear light lampshade | 81591-02200 · 81591-02210 · 81591-02260 · 81591-02330 · 81591-02340 · 81591-02360 · 81591-02390 · 81591-02400 |
| 81594A | Left rear light gasket | 81584-02210 · 81594-02200 · 81594-02260 · 81594-02330 · 81594-02340 |
| 81595 | Left rear light lamp holder and wiring harness | 90075-8C012 · 90075-99005 |
