Toyota COROLLA 锁芯组件 — Figure 6712

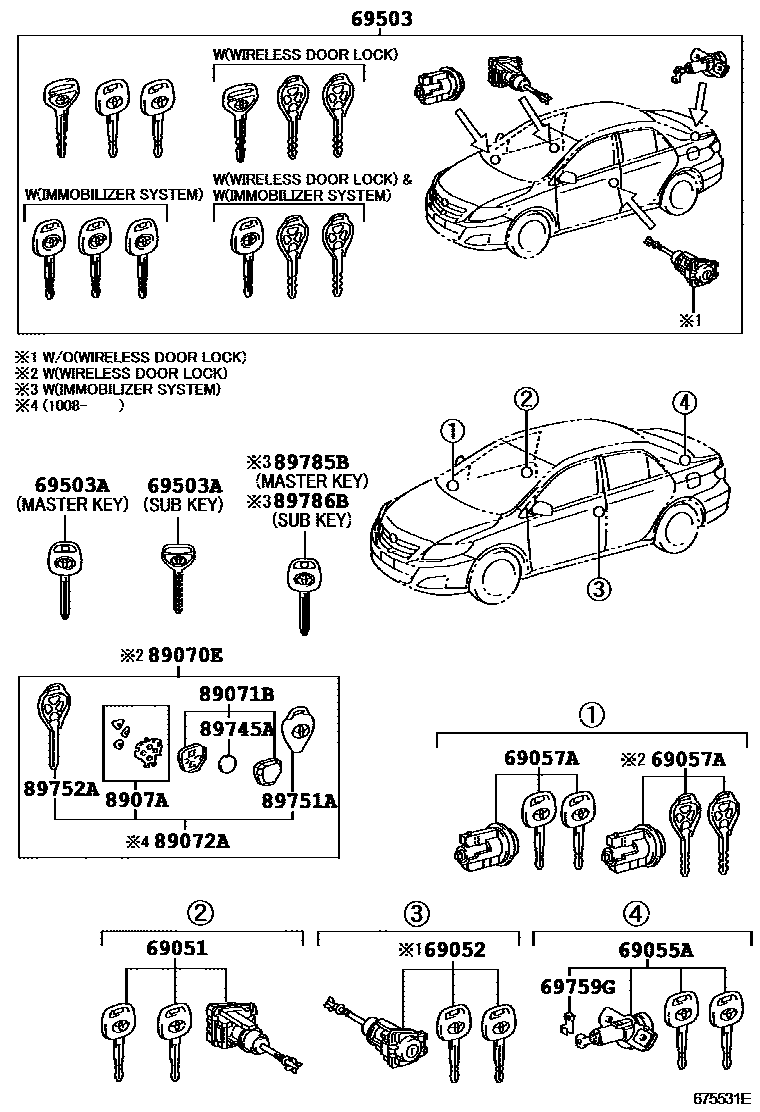

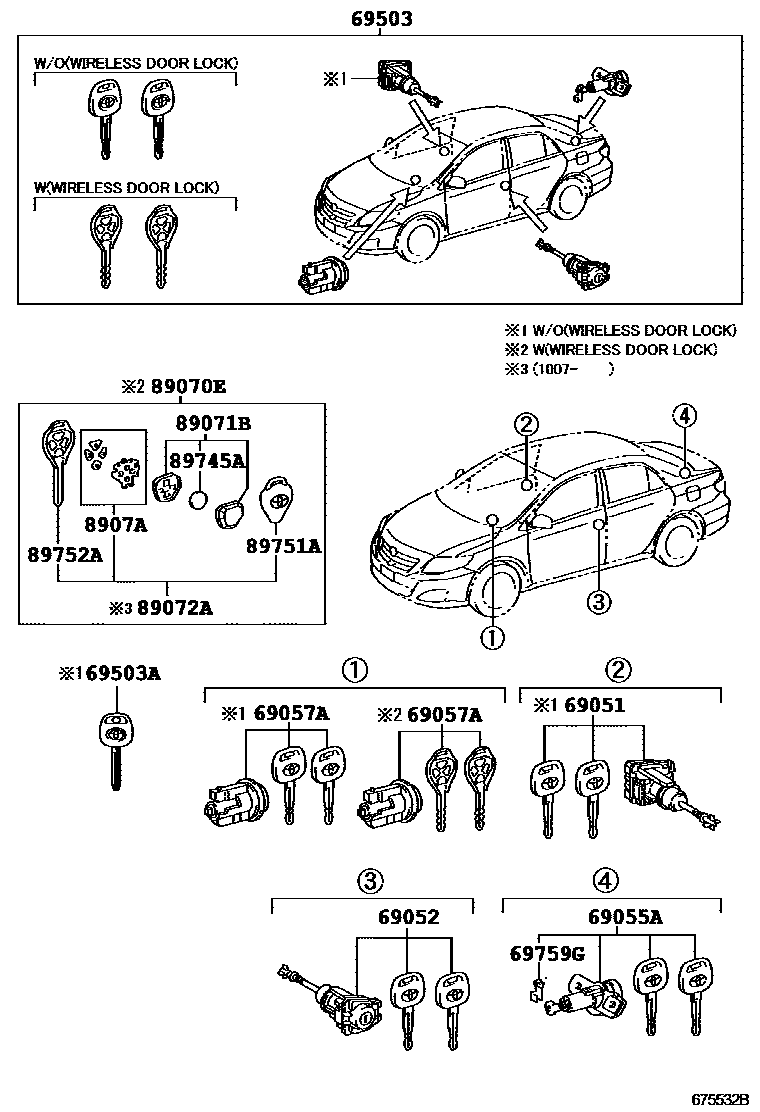

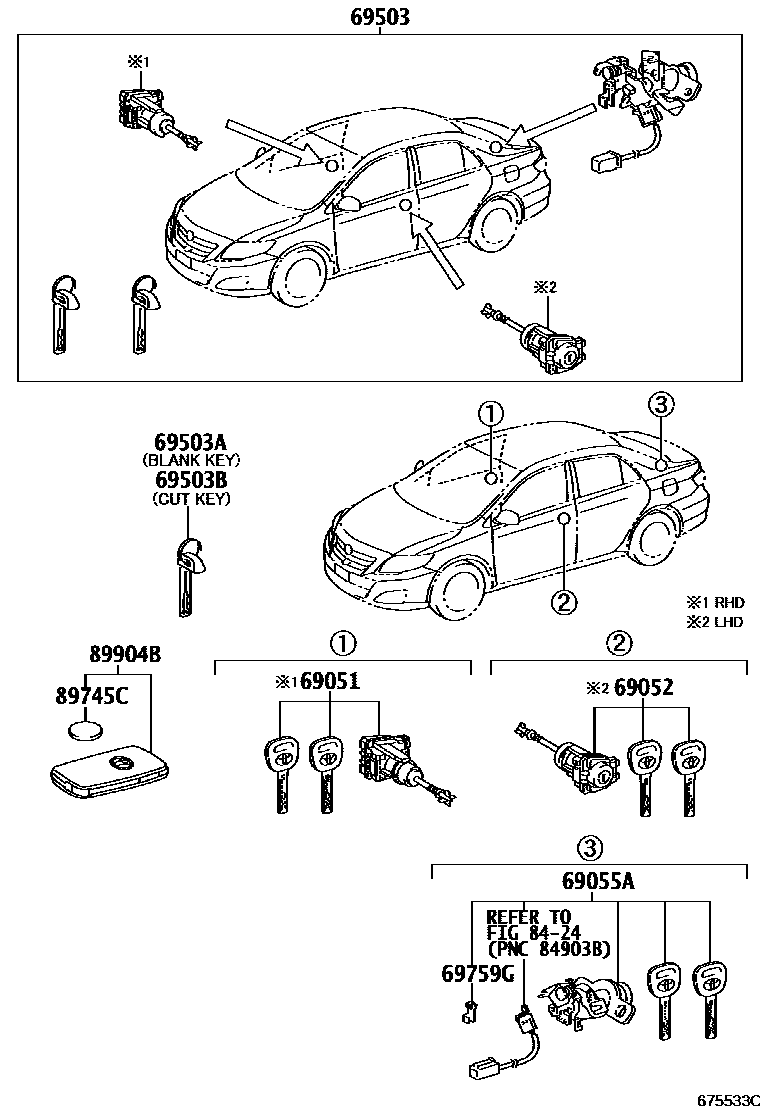

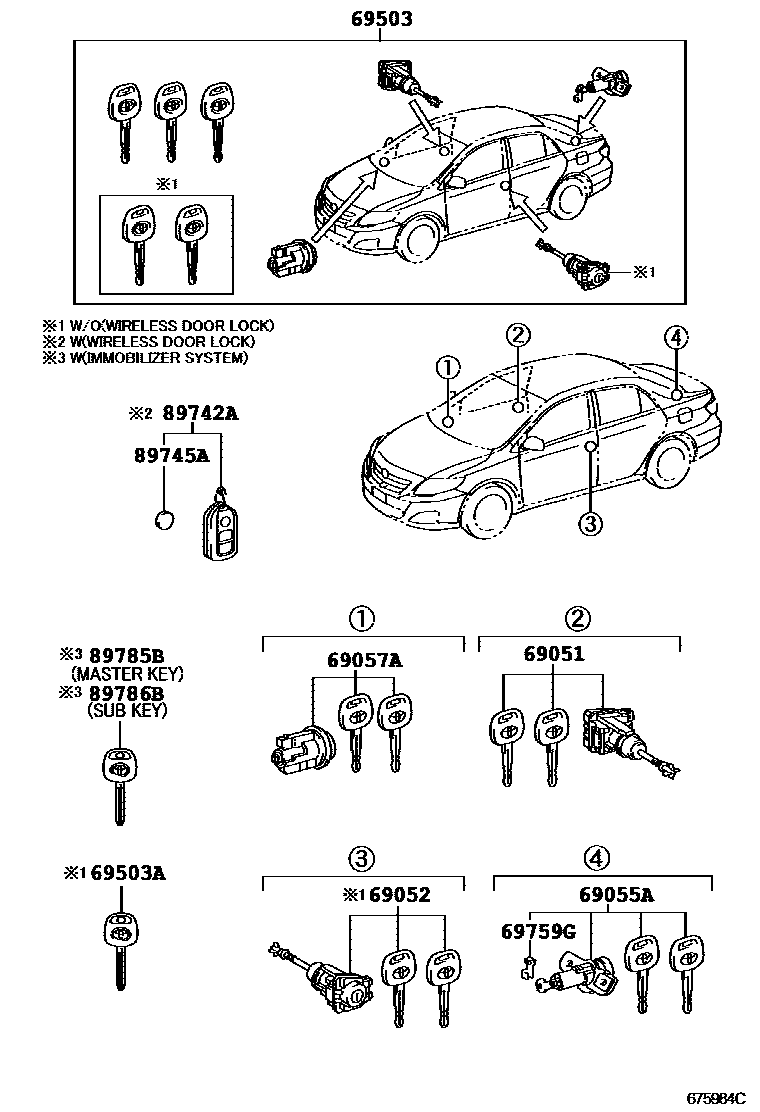

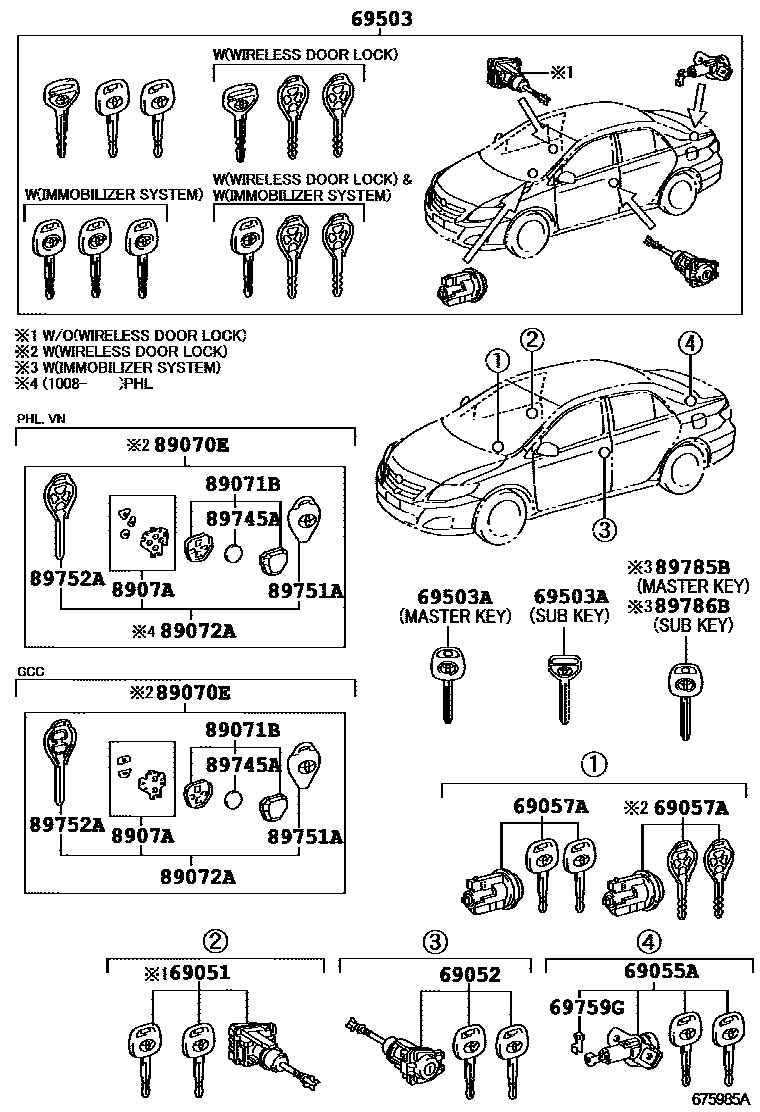

Toyota COROLLA EPC diagram 6712, 锁芯组件, with 5 images and 20 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-02170 · 69051-02180 · 69051-12680 |
| 69052 | Left door lock cylinder and key assembly | 69052-02170 · 69052-02180 · 69052-12630 |
| 69055A | Luggage lock cylinder and key assembly | 69055-02210 · 69055-02220 · 69055-02250 · 69055-12A30 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-02150 · 69057-02360 · 69057-02400 · 69057-02440 · 69057-02480 · 69057-02490 · 69057-02510 · 69057-02520 · 69057-02610 · 69057-02620 · 69057-02650 · 69057-0D220 |
| 69503 | Door lock cylinder components | 69005-02430 · 69005-02440 · 69005-02450 · 69005-02460 · 69005-02490 · 69005-02500 · 69005-02550 · 69005-02560 · 69005-02570 · 69005-02580 · 69005-02590 · 69005-02750 · 69005-02760 · 69005-02770 · 69005-02780 · 69005-02790 · 69005-12C00 · 69005-12C50 |
| 69503A | external tooth key | 69515-52120 · 90999-00188 · 90999-00199 |
| 69503B | internal tooth key | 69515-52110 |
| 69759G | Trunk door lock core buckle | 69759-24080 |
| 89070E | Remote key assembly | 89070-02350 · 89070-02351 · 89070-02360 · 89070-02361 · 89070-02370 · 89070-02410 · 89070-02411 · 89070-02530 · 89070-02700 · 89070-02770 · 89070-02800 · 89070-02820 · 89070-0K480 · 89070-0K500 · 89070-0K550 |
| 89071B | Remote key sub-assembly module assembly | 89071-12120 · 89071-12190 · 89071-12210 · 89071-28202 · 89071-71040 · 89071-71041 |
| 89072A | Remote key shell assembly | 89072-02300 · 89072-02440 · 89072-02490 · 89072-02510 · 89072-0K210 · 89072-0K270 · 89072-0K280 |
| 8907A | Transmitter switch assembly | 8907A-28010 · 8907A-71020 |
| 89742A | remote key | 89742-12190 |
| 89745A | Transmitter battery | 89745-48030 · 89745-50020 · 89745-71010 |
| 89745C | Transmitter battery | 89745-52020 · 89745-52030 |
| 89751A | Transmitter housing cover | 89751-02060 · 89751-02070 · 89751-02090 · 89751-02100 · 89751-02130 · 89751-0K040 · 89751-0K080 · 89751-0M010 · 89751-12060 · 89751-52140 |
| 89752A | transmitter housing | 89752-02210 · 89752-02220 · 89752-0K080 · 89752-12140 · 89752-71080 |
| 89785B | transceiver key master transmitter | 89785-02200 · 89785-02290 · 89785-08020 · 89785-08040 |
| 89786B | transceiver key secondary transmitter | 89786-02220 · 89786-06080 · 89786-08020 · 89786-08040 |
| 89904B | Electronic key transmitter sub-assembly | 89904-12100 · 89904-12320 · 89904-33122 · 89904-33320 |
