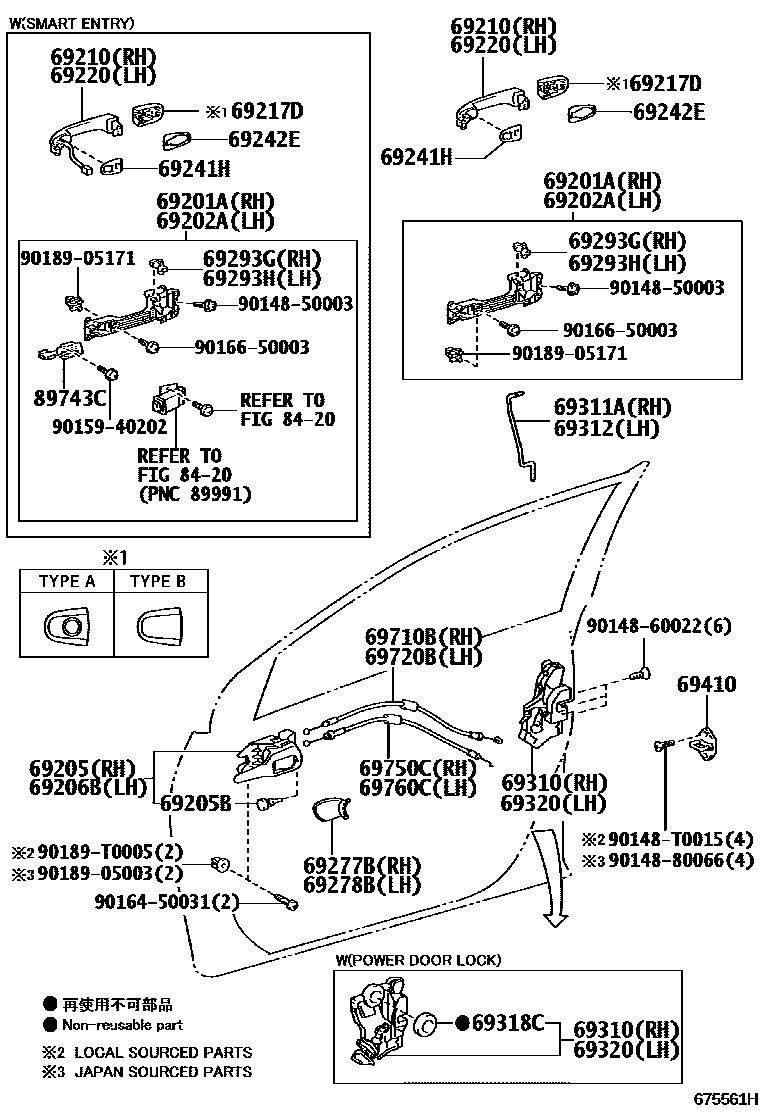

Toyota COROLLA 前门锁和车门把手 — Figure 6703
Toyota COROLLA EPC diagram 6703, 前门锁和车门把手, with 1 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69201A | Right front door outer handle frame sub-assembly | 69201-02170 · 69201-0D060 · 69201-0D080 · 69201-0K030 · 69201-52060 |
| 69202A | Left front door outer handle frame sub-assembly | 69202-02110 · 69202-0D030 · 69202-0D050 · 69202-0K030 · 69202-52040 |
| 69205B | Cushion pad (for inner front door handle) | 90541-04027 |
| 69210 | Right front door outer handle assembly | 69210-02070 · 69210-06040 · 69210-06905 · 69210-06931 · 69210-0K030 · 69210-0K900 · 69211-02130 · 69211-0K020 · 69211-12903 · 69211-42010 |
| 69217D | Front door outer handle cover | 69217-02060 · 69217-06020 · 69217-06908 · 69217-0D910 · 69217-0D913 · 69217-0K050 · 69217-0K110 · 69217-0K200 · 69217-0K210 · 69217-0K907 · 69217-0K908 · 69217-12010 · 69217-12020 · 69217-12050 · 69217-12905 · 69217-33030 · 69217-42010 |
| 69220 | Left front door outer handle assembly | 69210-02070 · 69210-06040 · 69210-06905 · 69210-06931 · 69210-0K030 · 69210-0K900 · 69211-02130 · 69211-0K020 · 69211-12903 · 69211-42010 |
| 69241H | Front door exterior handle pad | 69241-06020 · 69241-42020 |
| 69242E | Front door rear outer handle pad | 69242-06020 · 69242-42010 |
| 69293G | Right front door outer handle buckle | 69293-10010 · 69293-12030 · 69293-12040 · 69293-20010 · 69293-33010 |
| 69293H | Left front door outer handle buckle | 69293-10020 · 69293-12040 · 69293-20010 · 69293-20030 · 69293-33020 |
| 69310 | Right front door lock assembly | 69030-02340 · 69030-02420 · 69030-02430 · 69030-02460 · 69030-06110 · 69030-06120 · 69030-06130 · 69030-0K030 · 69030-0K040 · 69310-0K010 · 69310-0K060 · 69310-12670 |
| 69311A | Right front door lock opening lever | 69311-02210 · 69311-02230 · 69311-02240 |
| 69312 | Left front door lock opening lever | 69312-02210 · 69312-02230 · 69312-02240 |
| 69318C | door lock harness seal | 69318-51010 |
| 69320 | Left front door lock assembly | 69040-02310 · 69040-02360 · 69040-02370 · 69040-02410 · 69040-02420 · 69040-06100 · 69040-06110 · 69040-06120 · 69040-0D270 · 69320-0K010 · 69320-0K060 · 69320-12660 |
| 69410 | Front door lock plate assembly | 69410-06010 · 69410-0K010 · 69410-0K050 |
| 69710B | Right front door lock remote control cable assembly | 69710-02170 · 69710-02190 · 69710-02200 |
| 69720B | Left front door lock remote control cable assembly | 69710-02170 · 69710-02190 · 69710-02200 |
| 69750C | Right front door inner lock cable assembly | 69750-02200 · 69750-02220 · 69750-02230 |
| 69760C | Left front door inner lock cable assembly | 69750-02200 · 69750-02220 · 69750-02230 |
| 89743C | Electronic key harness bracket | 89743-47010 · 89743-47020 |
