Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 3 images and 54 PNC and OE references.

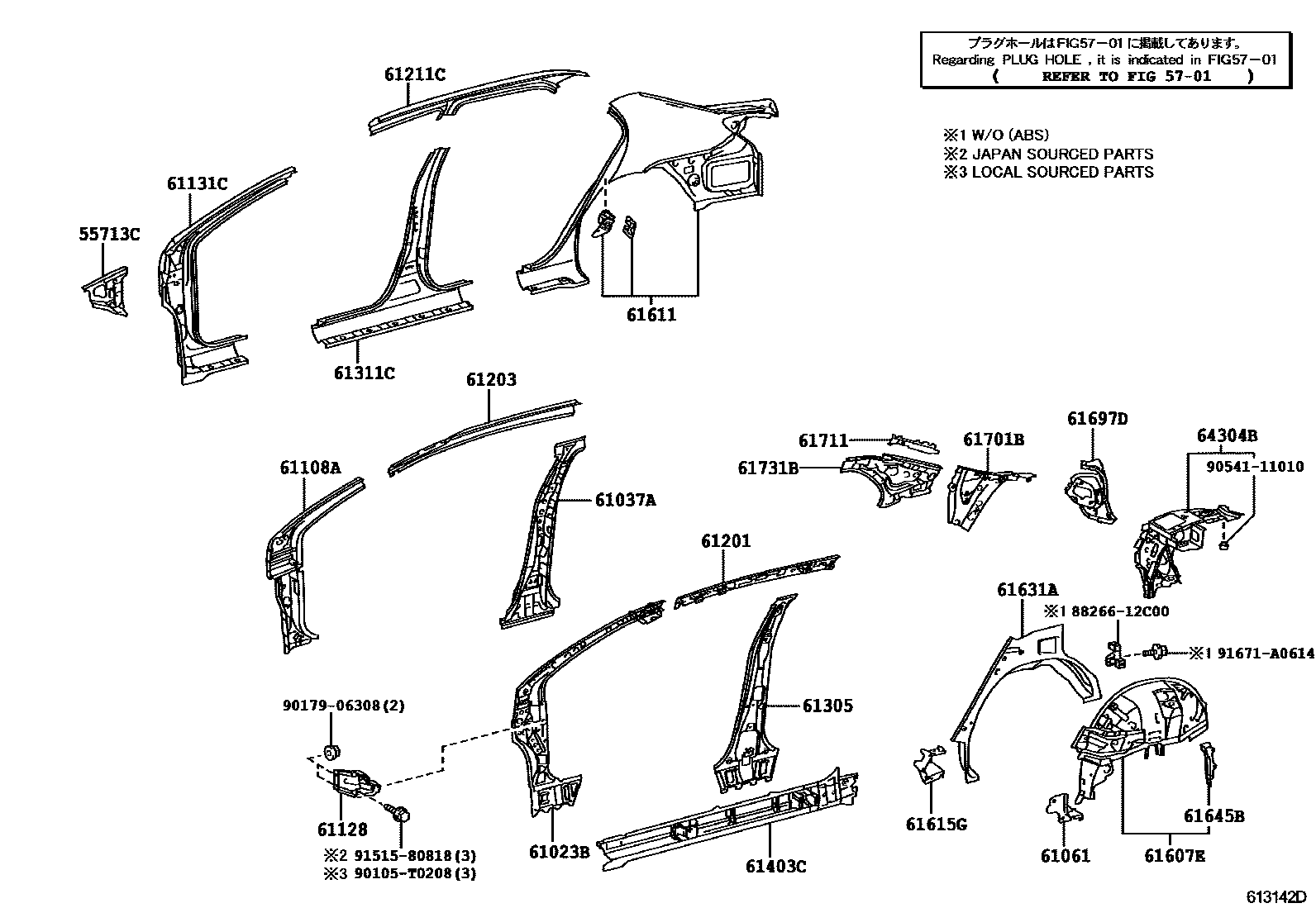

Toyota COROLLA 侧梁 EPC diagram — 613142D
侧梁 — 613142D (200712 – 999999)

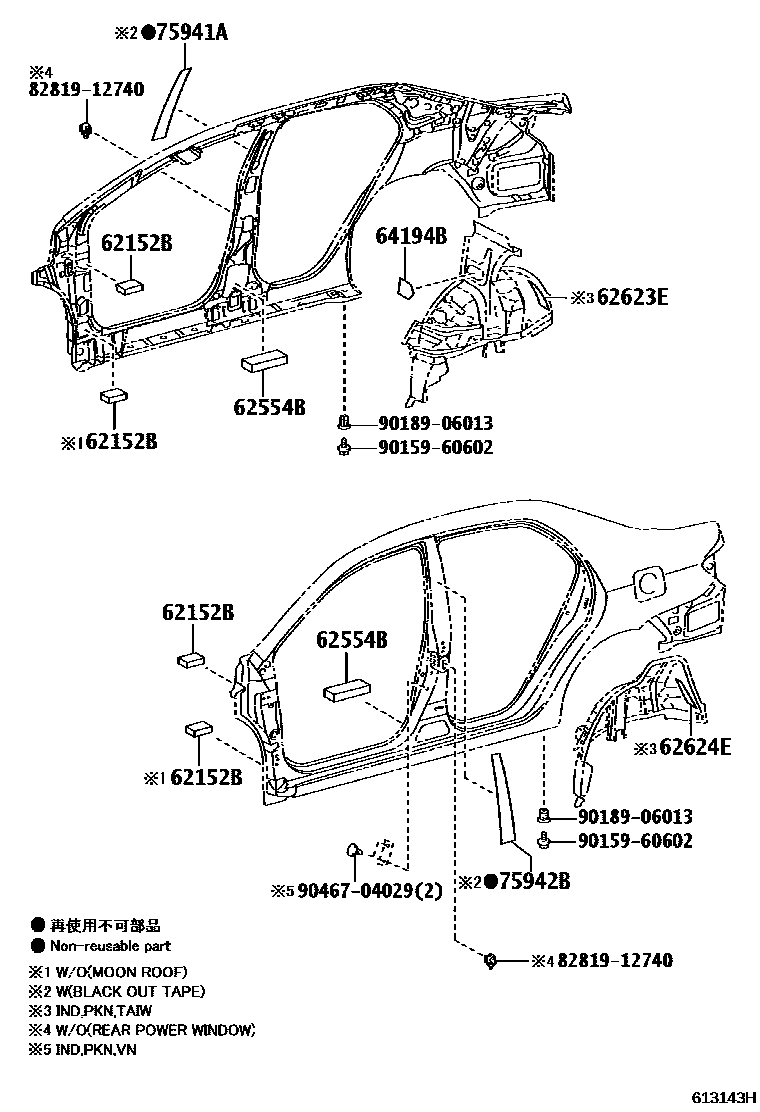

Toyota COROLLA 侧梁 EPC diagram — 613143H
侧梁 — 613143H (200712 – 999999)

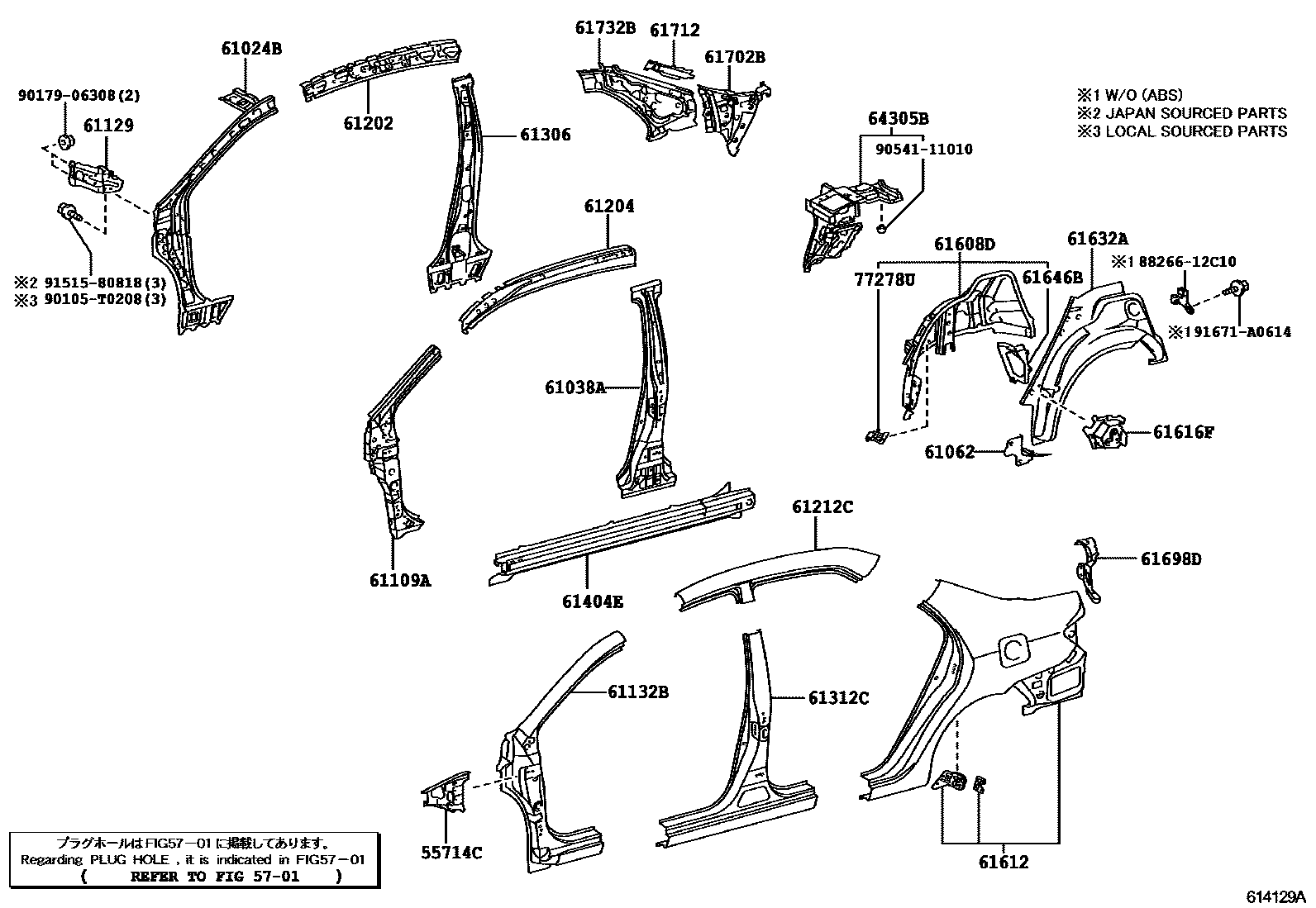

Toyota COROLLA 侧梁 EPC diagram — 614129A
侧梁 — 614129A (200712 – 999999)

PNC and OE references

PNCPart nameOE numbers
55713CRight front wall upper side panel55713-02100
55714CLeft front wall upper side panel55714-02100
61023BRight body inner front pillar sub-assembly61023-02230
61024BLeft body inner front pillar sub-assembly61024-02220
61037ARight body center pillar reinforcement sub-assembly61037-02911 · 61037-02915
61038ALeft body center pillar reinforcement sub-assembly61038-02911 · 61038-02915
61061Right wheel cover reinforcement sub-assembly61061-02050 · 61061-12020
61062Left wheel cover reinforcement sub-assembly61062-02050 · 61062-12040
61108ARight body front pillar lower reinforcement sub-assembly61108-02150
61109ALeft side body front pillar lower reinforcement sub-assembly61109-02150
61128Right front wall side panel reinforcement61103-02140 · 61103-02240
61129Left front wall side panel reinforcement61104-02130
61131CRight body outer front pillar61131-02260
61132BLeft body outer front pillar61132-02290
61201Roof right side longitudinal beam sub-assembly61201-02140 · 61201-02141 · 61201-02190
61202Roof left side longitudinal beam sub-assembly61202-02140 · 61202-02141 · 61202-02190 · 61202-02270
61203Roof right inner longitudinal beam sub-assembly61203-02110 · 61203-02130 · 61203-12310
61204Roof left inner longitudinal beam sub-assembly61204-02110 · 61204-02130 · 61204-12290
61211CRoof right side rail61211-02180
61212CRoof left side rail61212-02180
61305Right body center pillar lower reinforcement sub-assembly61305-02070
61306Left body center pillar lower reinforcement sub-assembly61306-02070
61311CRight rear body front outer panel61311-02230
61312CLeft rear body front outer panel61312-02230
61403CRight door outer sill reinforcement sub-assembly61403-02120 · 61403-02140
61404ELeft door outer sill reinforcement sub-assembly61404-02120 · 61404-02140
61607ERight wheel housing lining panel61607-02170 · 61607-02180 · 61607-02290 · 61607-02490 · 61607-02500 · 61607-02510 · 61607-02520 · 61607-02610
61608DLeft side wheel housing lining panel61608-02290 · 61608-02380 · 61608-02390 · 61608-02410 · 61608-02450 · 61608-02460 · 61608-02470 · 61608-02500
61611Right side hoarding61601-02310 · 61601-02320
61612left side panel61602-02320 · 61602-02330
61615GRight rear body rear side panel reinforcement61615-02060 · 61615-12020
61616FLeft rear body rear side panel reinforcement61616-02070 · 61616-12070
61631ARight wheel cover outer panel61631-02140
61632ALeft side wheel cover outer panel61632-02140
61645BRight rear side wheel housing corner panel61645-12150
61646BLeft rear side wheel housing corner panel61646-12140
61697DRight side enclosure end cover61697-02911
61698DLeft side enclosure end cover61698-02911
61701BRoof right inner upper panel sub-assembly61701-02040
61702BRoof left inner upper panel sub-assembly61702-02040
61711Roof right side outer panel61711-02070
61712Roof left outer panel61712-02070
61731BRoof right inner panel61731-02210 · 61731-02211
61732BRoof left inner panel61732-02210 · 61732-02211
62152BNo. 2 silencer pad on cowl side62152-02050 · 62152-12050
62554BNo. 4 column pad62554-02210 · 62554-12180
62623ERight rear side wheel housing lining block62623-02040
62624ELeft rear side wheel housing lining block62623-02040
64194BSilencer pad on back panel64194-02010
64304BGlove box bracket right reinforcement sub-assembly64304-02110 · 64304-02120
64305BGlove box bracket left reinforcement sub-assembly64305-02110 · 64305-02120
75941ARight center pillar trim75941-02140
75942BLeft center pillar trim75942-02140
77278UFuel tank filler pipe protection device bracket77278-02040 · 77278-12040
