Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 43 PNC and OE references.

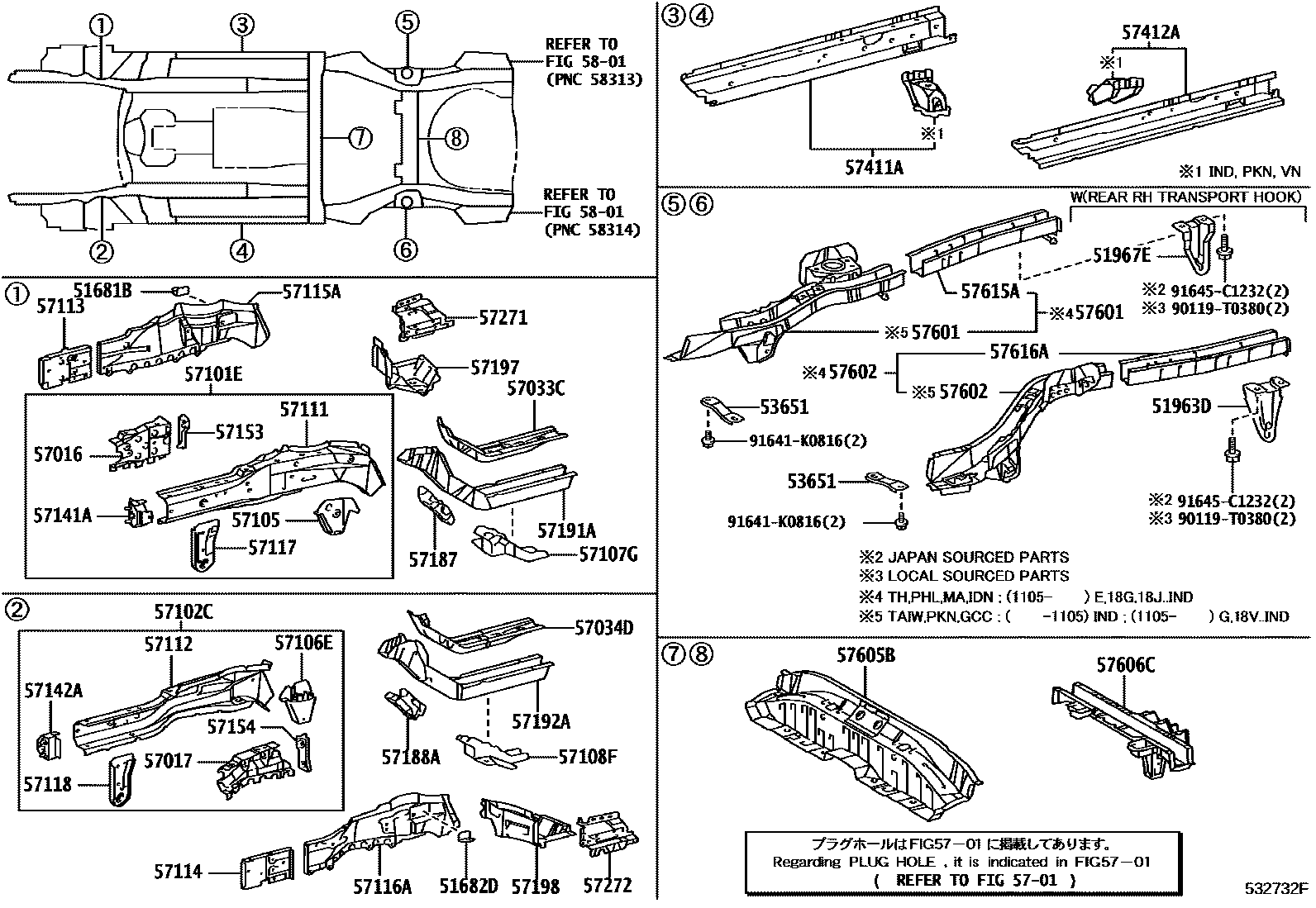

Toyota COROLLA Floor stringers EPC diagram — 532732F
Floor stringers — 532732F (200712 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-02060 · 51681-32050
51682DLeft front wheel brake flexible hose support plate51682-02060 · 51682-32040
51963DLeft rear transport hook51968-02060 · 51968-02110 · 51968-12170 · 51968-12200
51967Eright rear transport hook51967-02040 · 51967-12270 · 51967-12300
53651Rear floor longitudinal beam bracket53651-02040
57016Right front longitudinal beam reinforcement sub-assembly57016-12070 · 57016-12080
57017Left front longitudinal beam reinforcement sub-assembly57017-02110 · 57017-02170 · 57017-12050 · 57017-12060
57033CNo. 3 right front longitudinal beam reinforcement sub-assembly57033-02080 · 57033-02090 · 57033-12020
57034DNo. 3 left front longitudinal beam reinforcement sub-assembly57034-02090 · 57034-02100 · 57034-12020
57101ERight front inner longitudinal beam sub-assembly57101-02903 · 57101-02904 · 57101-02905 · 57101-02906 · 57101-02908 · 57101-02911
57102CLeft front inner longitudinal beam sub-assembly57102-02905 · 57102-02906 · 57102-02907 · 57102-02908 · 57102-02910 · 57102-02913 · 57102-02924 · 57102-02926 · 57102-02927
57105Right front suspension cross member front mounting bracket sub-assembly57105-12140
57106ELeft front suspension cross member front mounting bracket sub-assembly57106-12130
57107GRight front suspension cross member rear mounting bracket sub-assembly57107-12110
57108FLeft front suspension cross member rear mounting bracket sub-assembly57108-12130
57111Right front longitudinal beam57111-02160 · 57111-02170
57112Left front longitudinal beam57112-02130
57113Right front longitudinal beam extension57113-02110 · 57113-12190
57114Left front longitudinal beam extension57114-02110 · 57114-12160
57115ARight front longitudinal beam outer panel57115-02080 · 57115-12080
57116ALeft front longitudinal beam outer panel57116-02090 · 57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-12130
57141AFront bumper arm right bracket57013-02080 · 57141-12060 · 57141-12090
57142AFront bumper arm left bracket57014-02080 · 57142-12070 · 57142-12100
57153No. 2 right front longitudinal beam reinforcement57153-02040 · 57153-32030
57154No. 2 left front longitudinal beam reinforcement57154-02030 · 57154-32030
57187No. 6 right front longitudinal beam plate57187-02010 · 57187-12020
57188ANo. 6 left front longitudinal beam plate57188-02050 · 57188-12020
57191ARight rear longitudinal member inside front floor57191-13010 · 57191-20120
57192ALeft rear longitudinal member inside front floor57192-13010 · 57192-20130
57197Right front torsion box section piece57197-12030
57198Left front anti-torsion box section piece57198-12030
57271Steering housing support beam right extension57271-02040 · 57271-12090
57272Steering casing support beam left extension57272-02040 · 57272-12090
57411AFloor right inner longitudinal beam57401-02170 · 57401-02180 · 57401-02220
57412AFloor left inner longitudinal beam57402-02170 · 57402-02180 · 57402-02220
57601Rear floor right longitudinal beam sub-assembly57601-02280 · 57601-02930 · 57601-02934
57602Rear floor left longitudinal beam sub-assembly57602-02310 · 57602-02440 · 57602-02450 · 57602-02929 · 57602-02933 · 57602-02935
57605BRear floor No. 1 cross member sub-assembly57605-02160 · 57605-02170 · 57605-02200
57606CRear floor No. 2 cross member sub-assembly57606-02070 · 57606-02180 · 57606-02181 · 57606-02230 · 57606-12190
57615ARear floor right rear longitudinal member57615-02905 · 57615-02906 · 57615-02919 · 57615-12905
57616ARear floor left rear longitudinal member57616-02904 · 57616-02905 · 57616-02918 · 57616-02920 · 57616-12909
