Toyota COROLLA 制动总泵 — Figure 4702

Toyota COROLLA EPC diagram 4702, 制动总泵, with 3 images and 9 PNC and OE references.

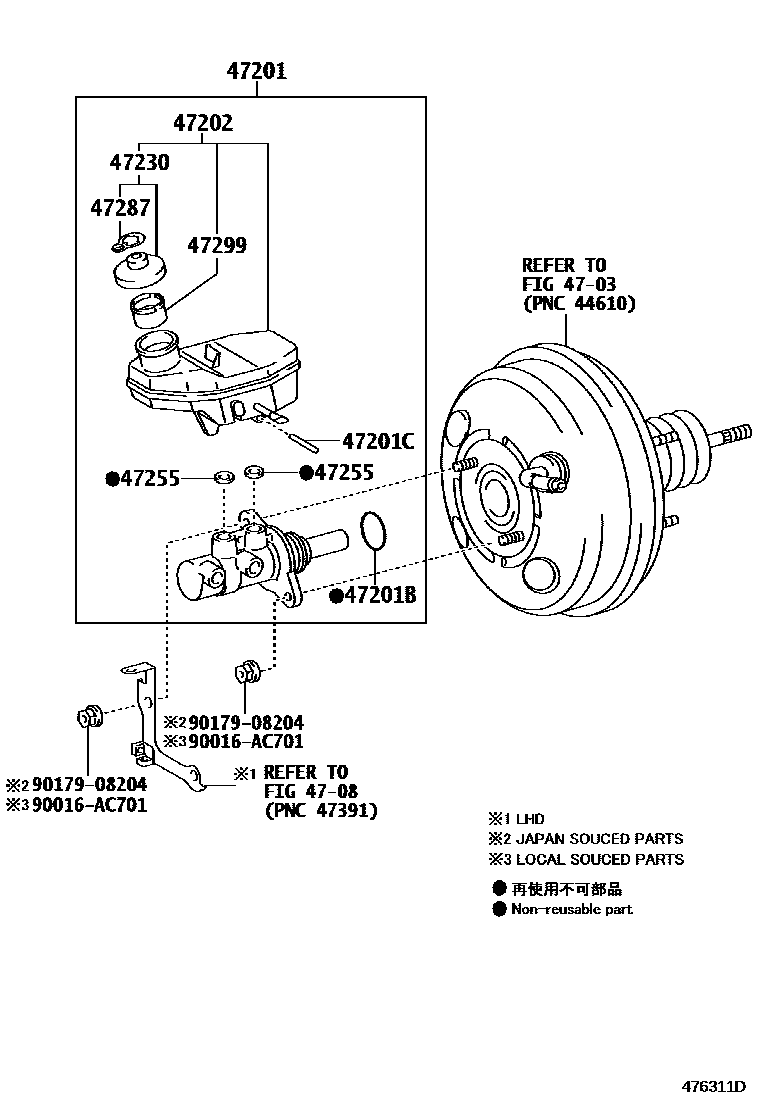

Toyota COROLLA 制动总泵 EPC diagram — 476311D
制动总泵 — 476311D (200712 – 999999)

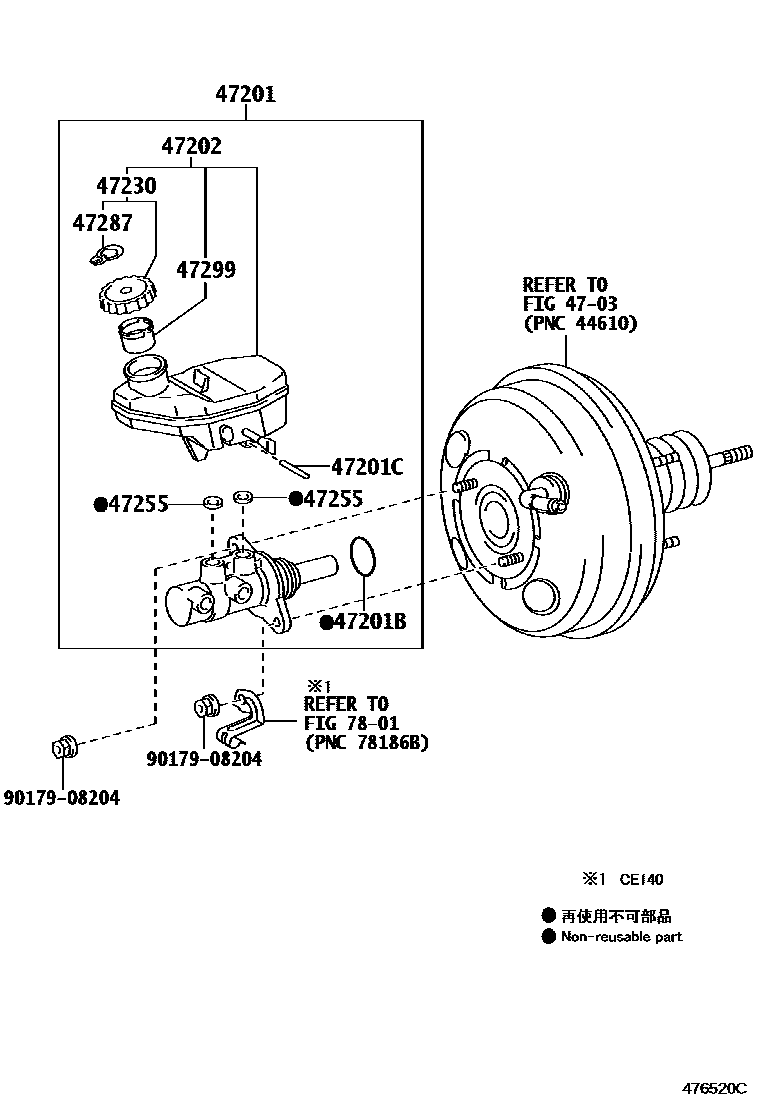

Toyota COROLLA 制动总泵 EPC diagram — 476520C
制动总泵 — 476520C (200808 – 999999)

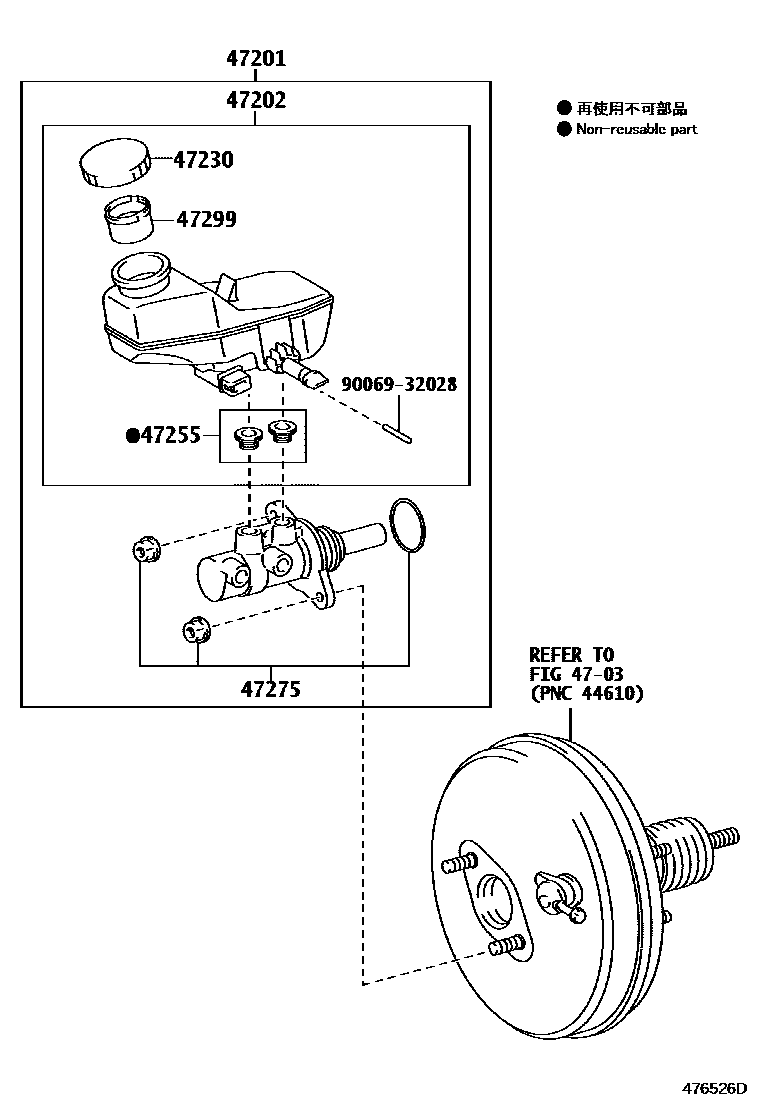

Toyota COROLLA 制动总泵 EPC diagram — 476526D
制动总泵 — 476526D (200808 – 999999)

PNC and OE references

PNCPart nameOE numbers
47201Brake master cylinder sub-assembly47201-02430 · 47201-02440 · 47201-02441 · 47201-02442 · 47201-02450 · 47201-02520 · 47201-02530 · 47201-09540 · 47201-12B30
47201BO-ring (for brake master cylinder)90015-AH002
47201CBrake master cylinder ring pin90029-15803
47202Brake master cylinder reservoir sub-assembly47220-02230 · 47220-02240 · 47220-02280 · 47220-09130 · 47220-12240
47230Brake master cylinder fluid reservoir filler cap assembly47230-02220 · 47230-0D010 · 47230-0K010 · 47230-0K060 · 47230-20100
47255Master pump reservoir seal47255-09040 · 90016-AT001 · 90029-48001
47275brake master cylinder gasket47275-09010
47287brake fluid information label47287-20010
47299Brake master cylinder reservoir filter47299-02160 · 47299-0D100 · 47299-20060
