Toyota COROLLA Steering Wheel — Figure 4504

Toyota COROLLA EPC diagram 4504, Steering Wheel, with 8 images and 5 PNC and OE references.

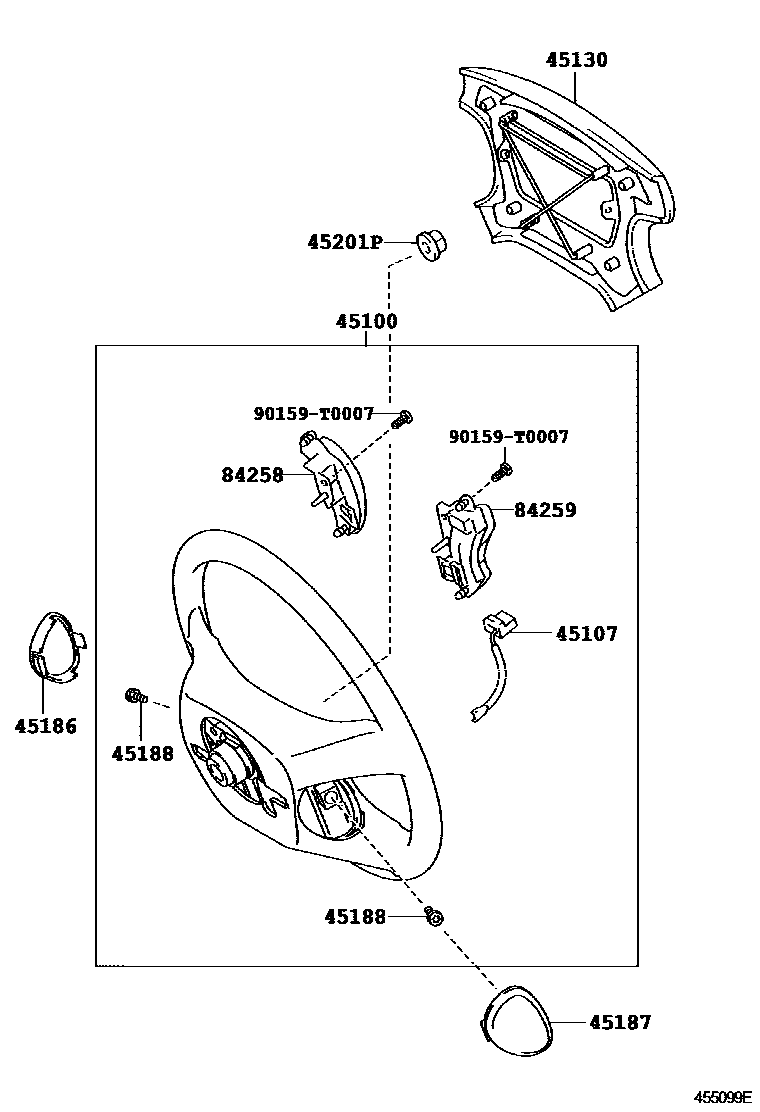

Toyota COROLLA Steering Wheel EPC diagram — 455099E
Steering Wheel — 455099E (200801 – 999999)

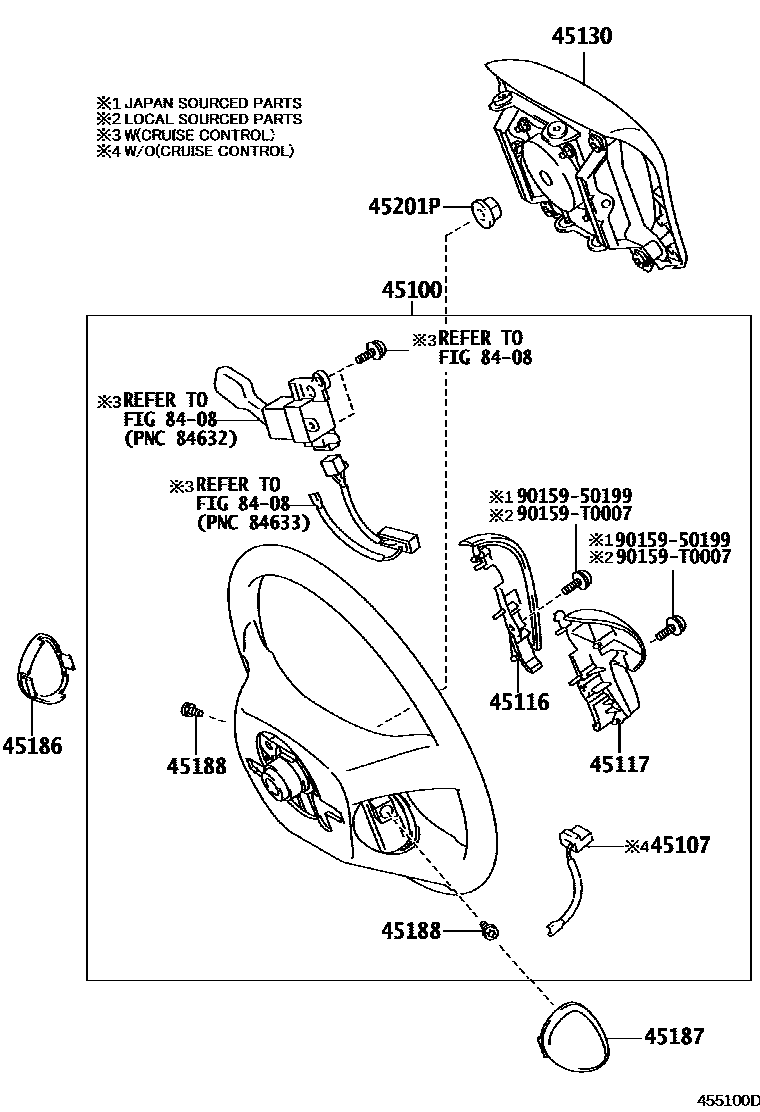

Toyota COROLLA Steering Wheel EPC diagram — 455100D
Steering Wheel — 455100D (200712 – 999999)

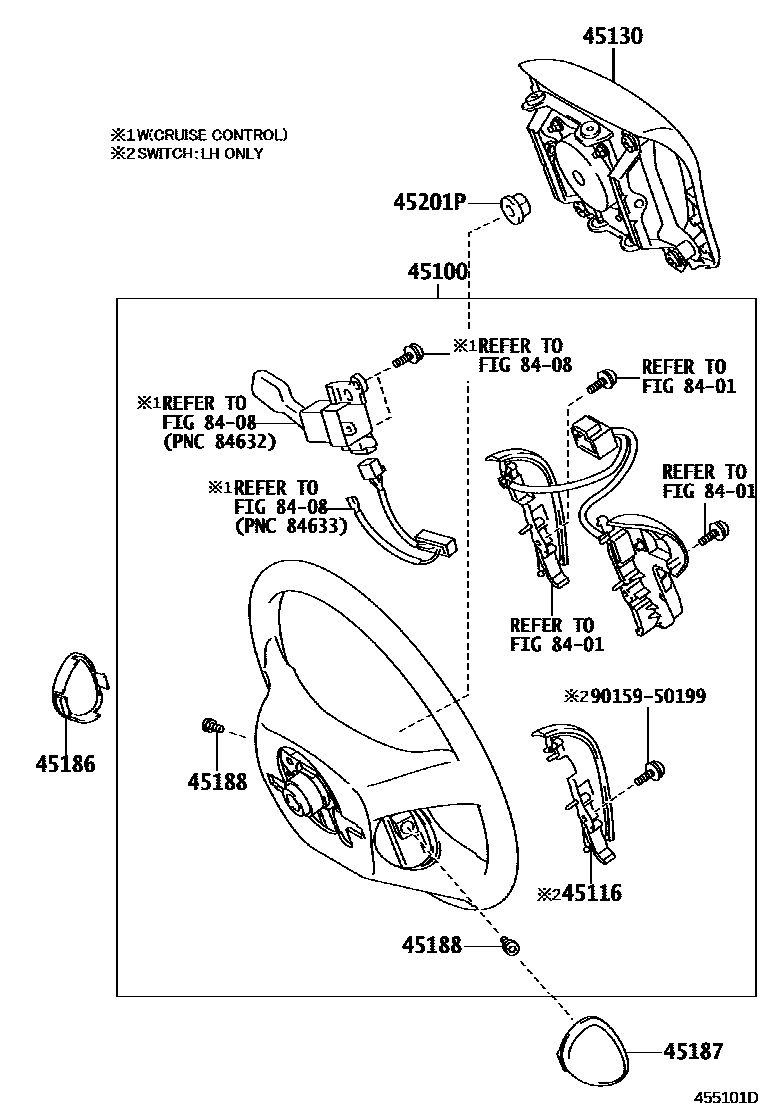

Toyota COROLLA Steering Wheel EPC diagram — 455101D
Steering Wheel — 455101D (200712 – 999999)

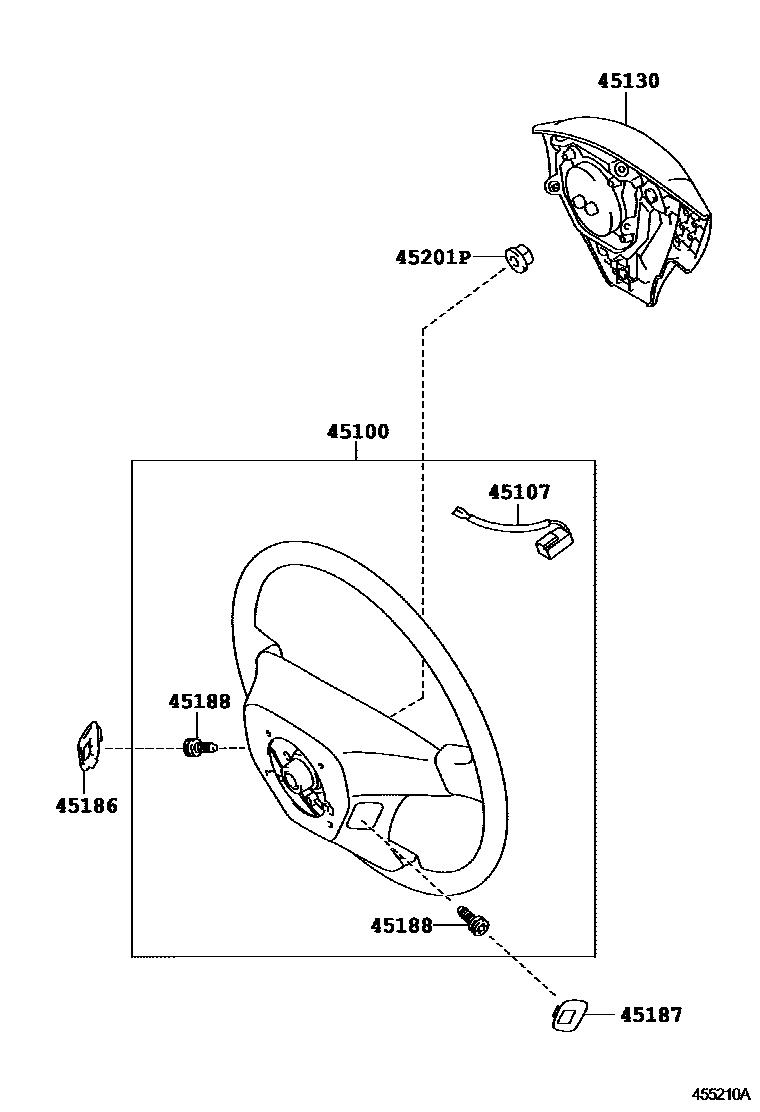

Toyota COROLLA Steering Wheel EPC diagram — 455210A
Steering Wheel — 455210A (200808 – 999999)

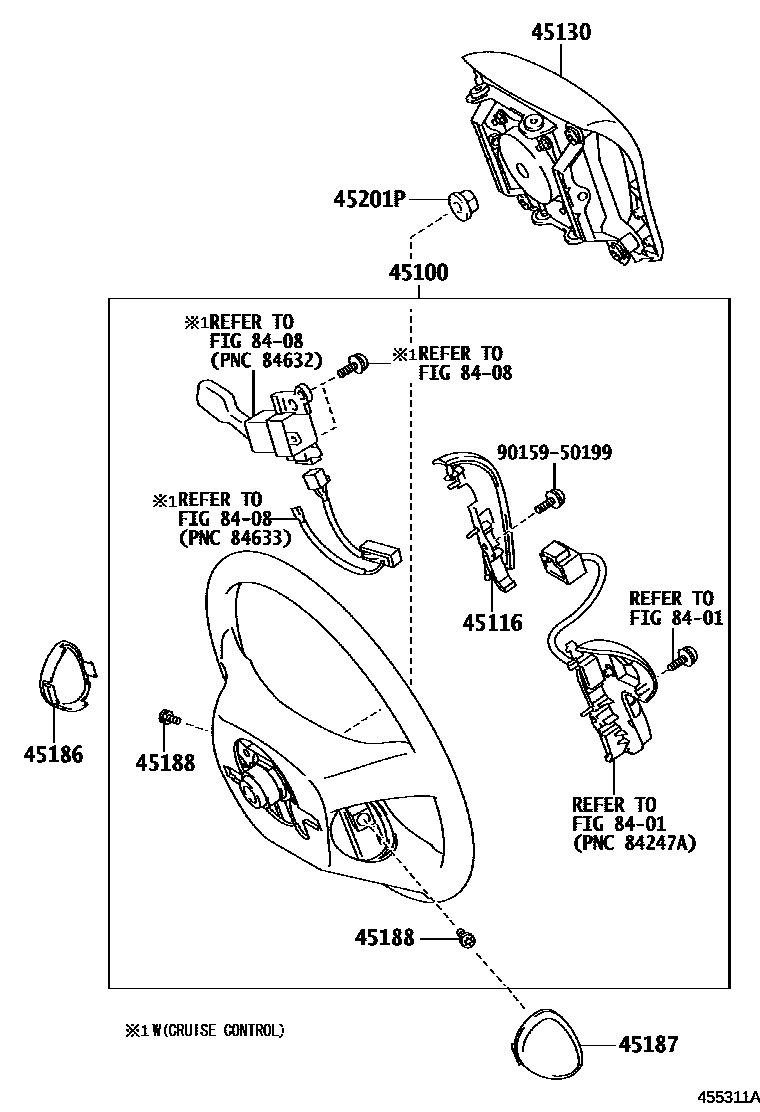

Toyota COROLLA Steering Wheel EPC diagram — 455311A
Steering Wheel — 455311A (200901 – 999999)

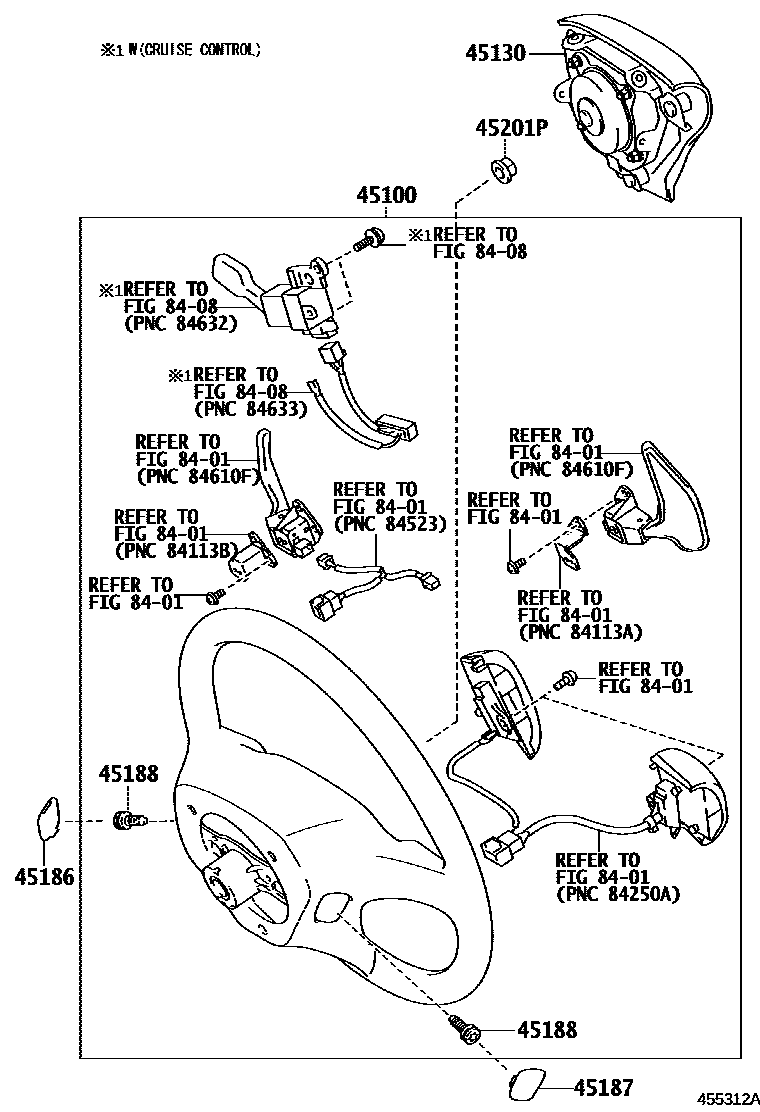

Toyota COROLLA Steering Wheel EPC diagram — 455312A
Steering Wheel — 455312A (200811 – 999999)

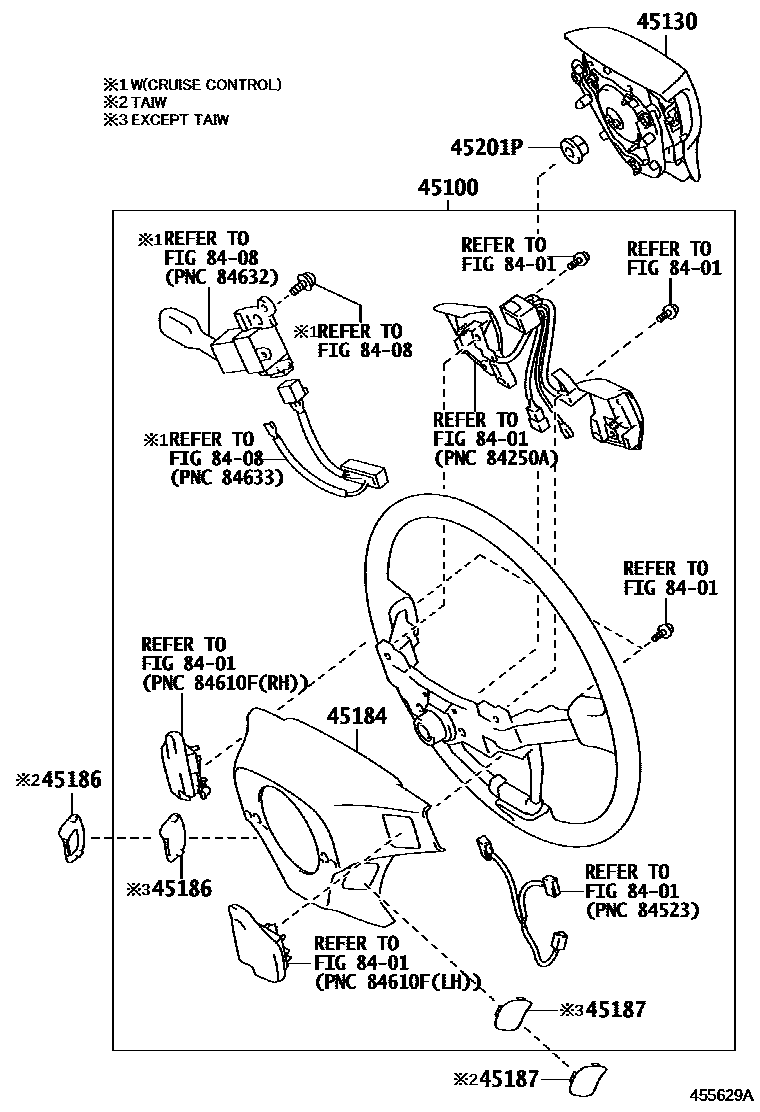

Toyota COROLLA Steering Wheel EPC diagram — 455629A
Steering Wheel — 455629A (201007 – 999999)

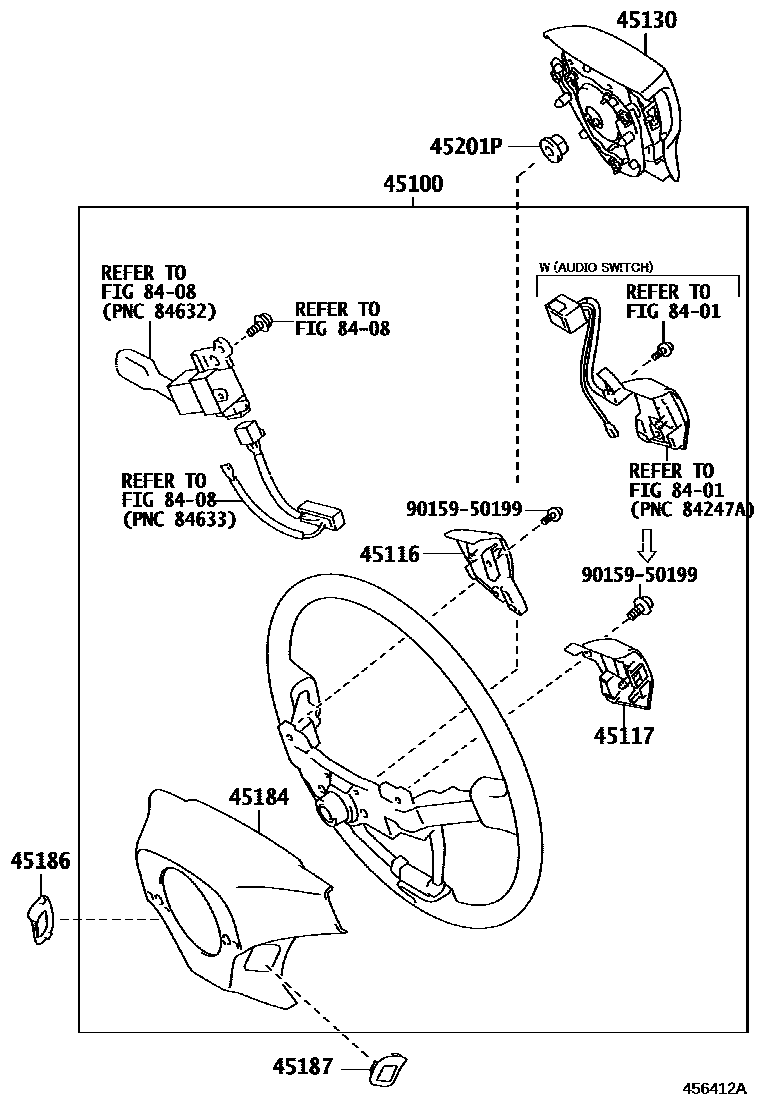

Toyota COROLLA Steering Wheel EPC diagram — 456412A
Steering Wheel — 456412A (201305 – 999999)

PNC and OE references

PNCPart nameOE numbers
45107Speaker button wiring harness sub-assembly45107-06031 · 45107-06040 · 45107-28030 · 45107-52010
45116No. 1 steering wheel decorative parts45116-02100 · 45116-02101 · 45116-12150 · 45116-33010 · 45116-68060 · 45116-68080
45117No. 2 steering wheel decorative parts45117-02060 · 45117-02061 · 45117-12070 · 45117-33020 · 45117-68050
45188Steering wheel trim cover fixing screws45188-60010
45201PSteering wheel fixing nut90179-12071
