Toyota COROLLA 离合器壳和变速器壳(MTM) — Figure 3302

Toyota COROLLA EPC diagram 3302, 离合器壳和变速器壳(MTM), with 3 images and 34 PNC and OE references.

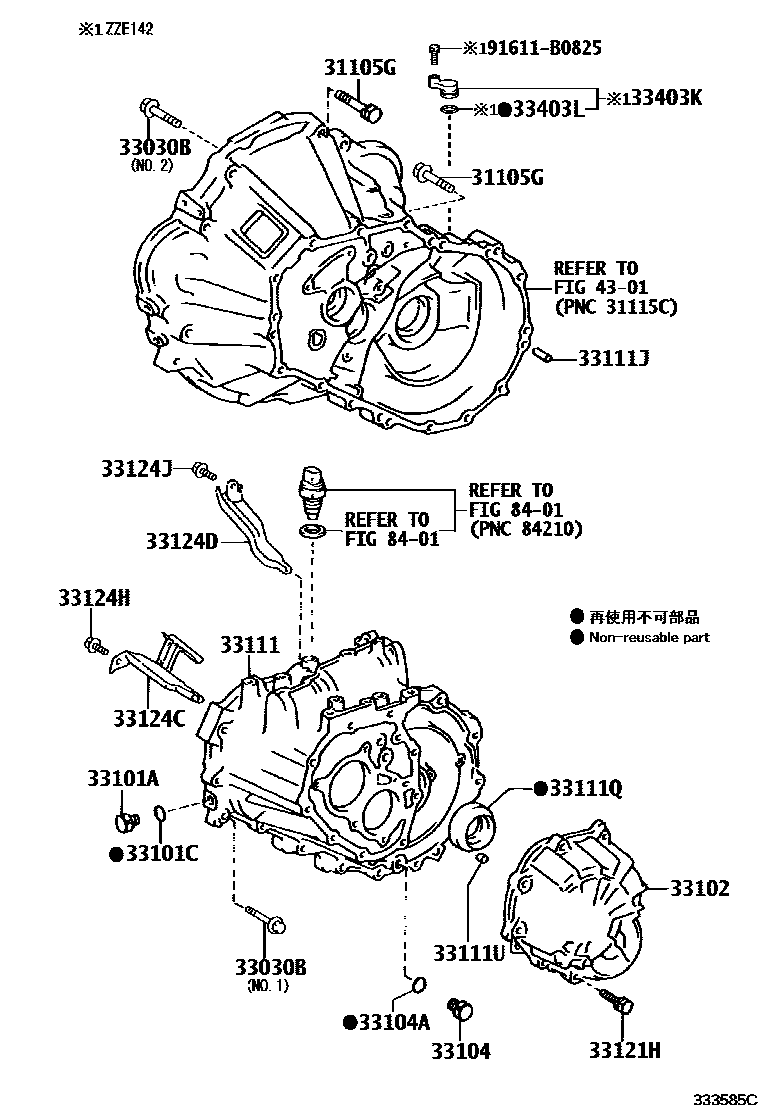

Toyota COROLLA 离合器壳和变速器壳(MTM) EPC diagram — 333585C
离合器壳和变速器壳(MTM) — 333585C (200801 – 999999)

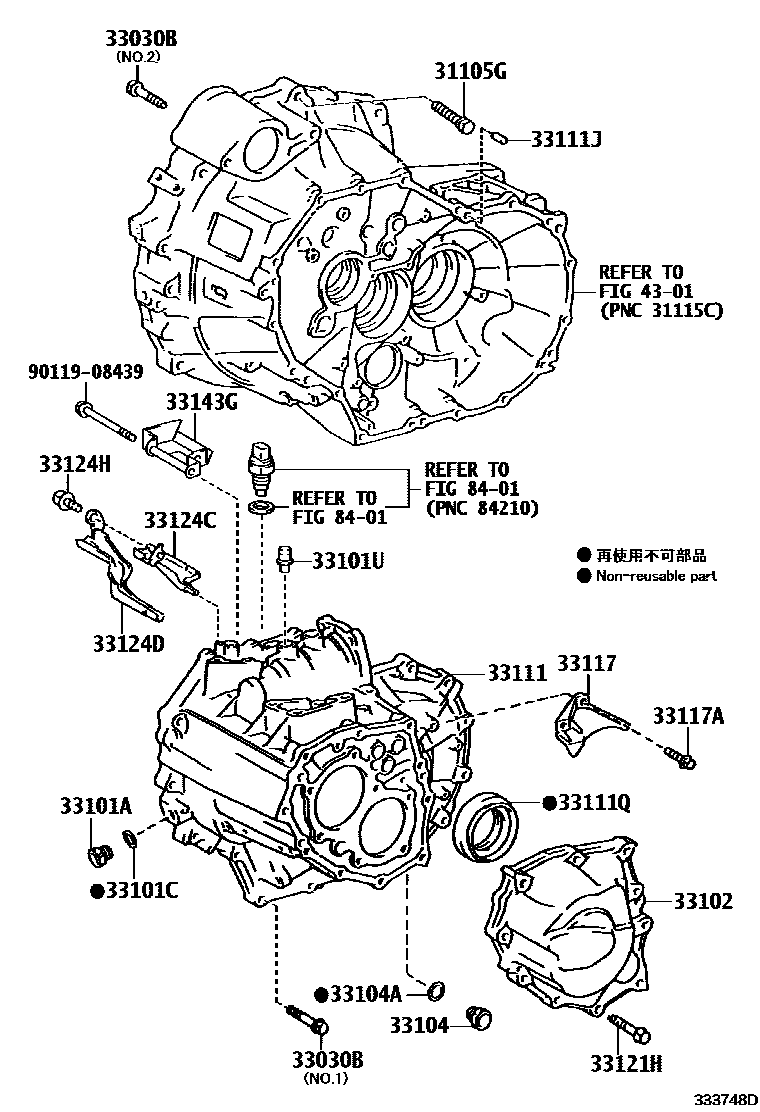

Toyota COROLLA 离合器壳和变速器壳(MTM) EPC diagram — 333748D
离合器壳和变速器壳(MTM) — 333748D (200808 – 999999)

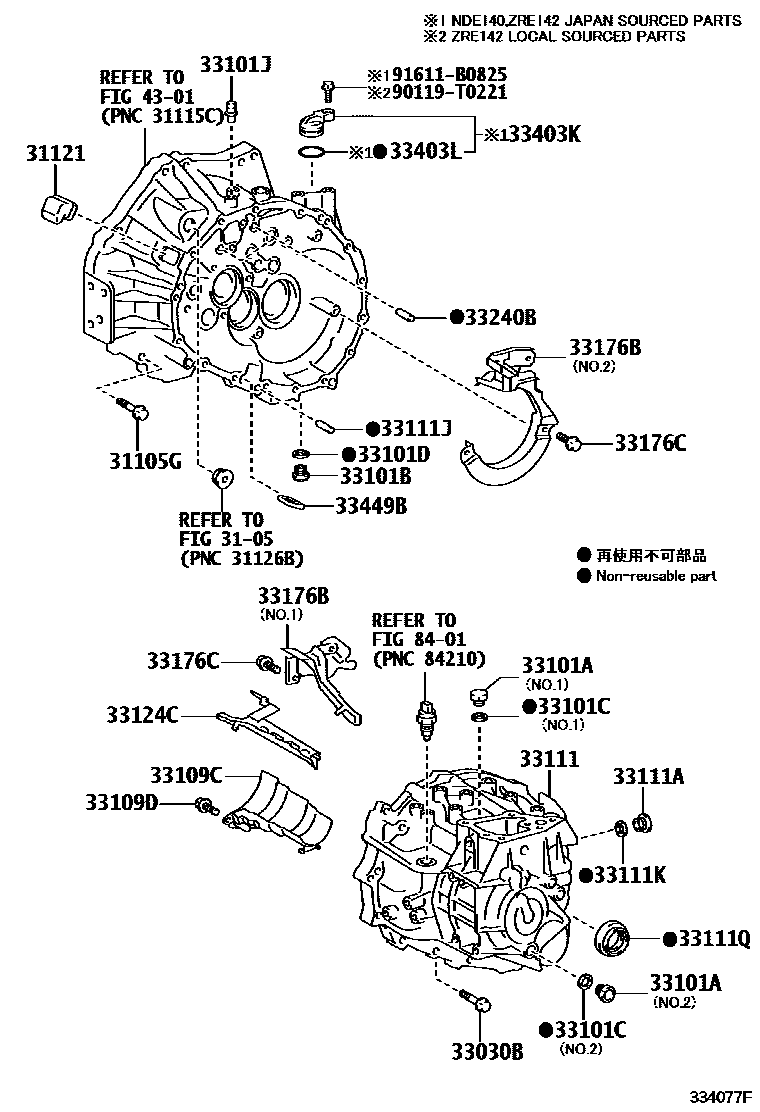

Toyota COROLLA 离合器壳和变速器壳(MTM) EPC diagram — 334077F
离合器壳和变速器壳(MTM) — 334077F (201006 – 999999)

PNC and OE references

PNCPart nameOE numbers
31105GBolts (for securing transaxle housing and engine)90105-10077 · 90119-12168 · 90119-T0214 · 91552-81080 · 91612-61045 · 91641-H0820 · 91642-81055
31121No. 1 clutch housing cover31121-52020
33030BBolts (for securing transaxle housing and gearbox)90105-08086 · 90105-08126 · 90105-08353 · 90105-08430 · 91551-10840
33101AScrew plug (for manual transmission oil filler port)90341-14032 · 90341-18033
33101BScrew plug (for manual transmission drain port)90341-18016 · 90341-18023
33101CGasket (for manual transmission filler plug)12157-10010 · 90430-14003 · 90430-18008
33101DGasket (for manual transmission drain plug)12157-10010 · 90430-18008
33101Jvent plug90930-03133
33101UBreather plug (for manual transmission)90930-03133
33102Manual transmission cover sub-assembly33102-12021 · 33102-33012
33104Drain plug sub-assembly (MTM)90341-18006 · 90341-18033
33104ADrain plug gasket (MTM)90430-18008
33109CManual transmission oil separator sub-assembly33109-20020
33109DBolt (for manual transmission oil separator)91551-80816
33111Manual transmission housing33101-42040 · 33111-12260 · 33111-12291 · 33111-20221
33111AManual transmission plug90341-18006
33111JDirect sales (for manual transmission)90250-08054
33111KGasket (for gearbox)12157-10010 · 90430-18008
33111QOil seal (for gearbox)90311-34034 · 90311-34042 · 90311-35058 · 90311-35061 · 90311-35064 · 90311-35066 · 90311-50035 · 90311-50047
33111URing pin (for manual transmission)90253-11001
33117manual transmission protector33107-20010
33117ABolts (for manual transmission guard)91641-H0820
33121HBolt with washer (for gearbox cover)90105-08273 · 90119-08429
33124CNo. 1 oil collecting pipe (MTM)33124-20050 · 33124-20080 · 33124-28050
33124DNo. 2 oil collecting pipe (MTM)33124-12021 · 33124-28060
33124HBolt (for oil collection pipe)90119-08830 · 91611-G0820
33124JBolts with washers91611-G0820
33143GTransmission oil baffle33143-42010
33176BTransmission oil separator (MTM)33176-20080 · 33176-20090
33176CBolt (for transmission oil separator)91551-80816
33240BDirect sale (for reverse shift arm bracket)90250-08054
33403KSpeedometer driven gear hole cover sub-assembly33403-35230
33403LO-ring96711-24030
33449Bderailleur magnet33449-20010
