Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 4 images and 8 PNC and OE references.

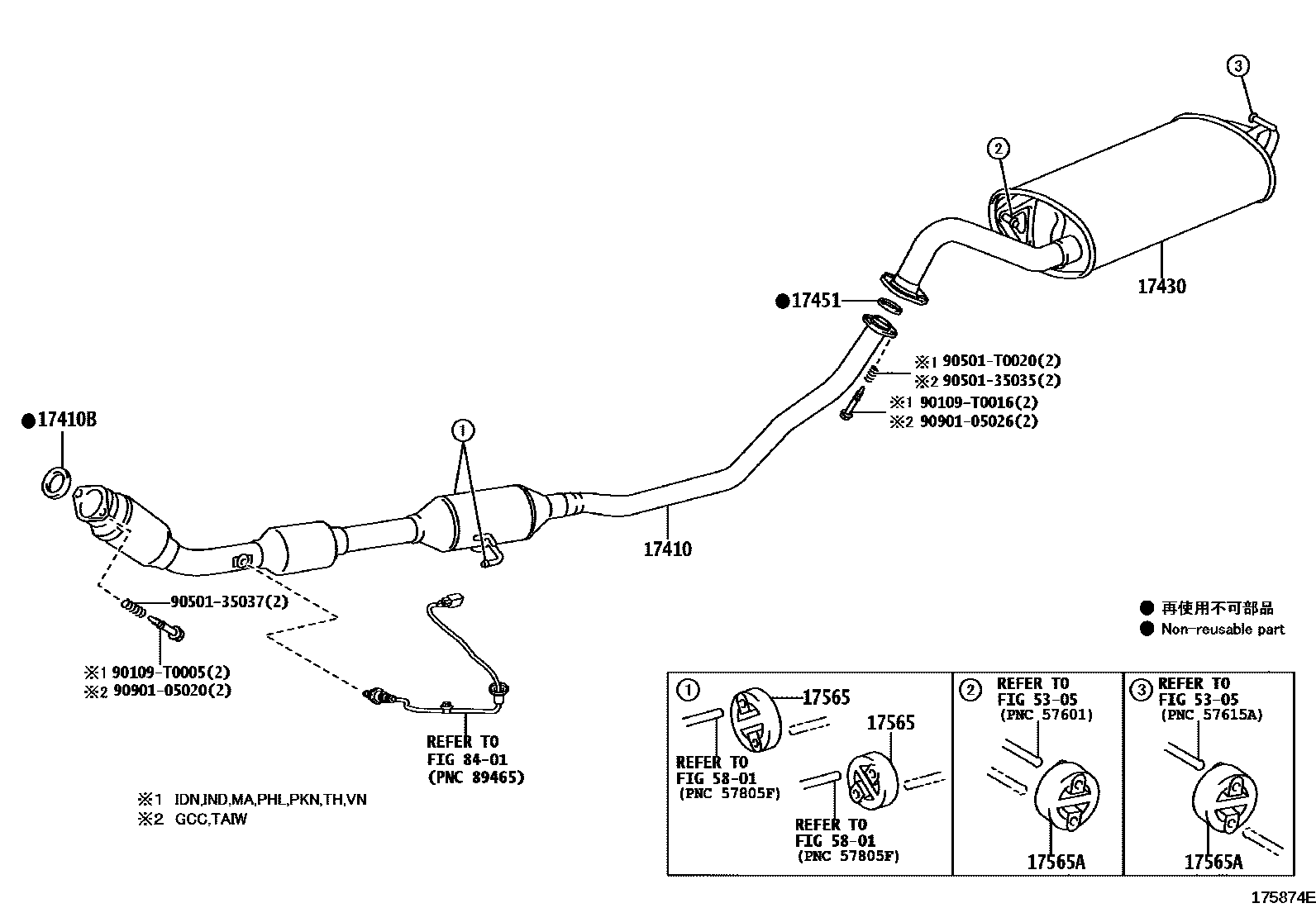

Toyota COROLLA Exhaust Pipe EPC diagram — 175874E
Exhaust Pipe — 175874E (200712 – 999999)

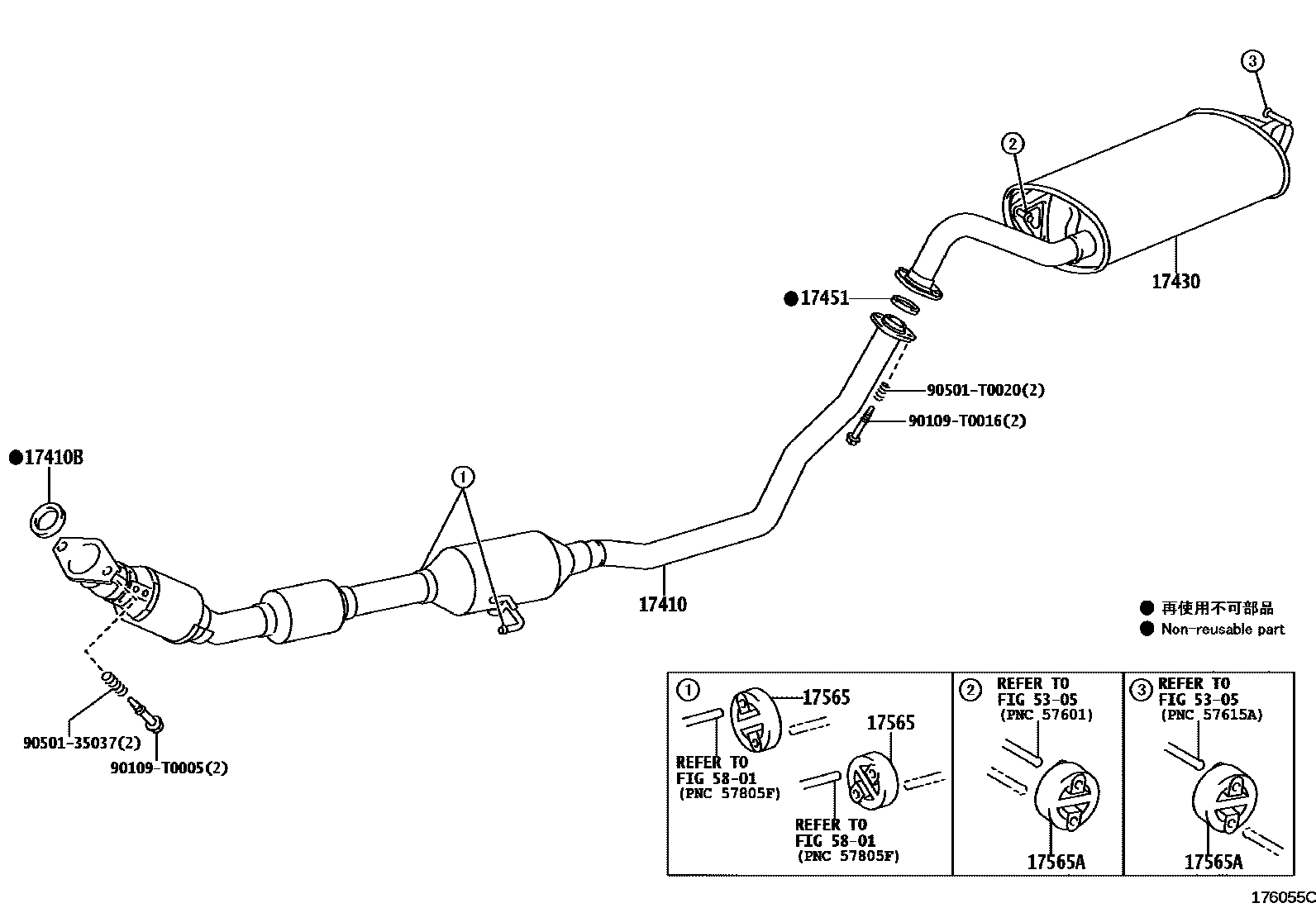

Toyota COROLLA Exhaust Pipe EPC diagram — 176055C
Exhaust Pipe — 176055C (200808 – 999999)

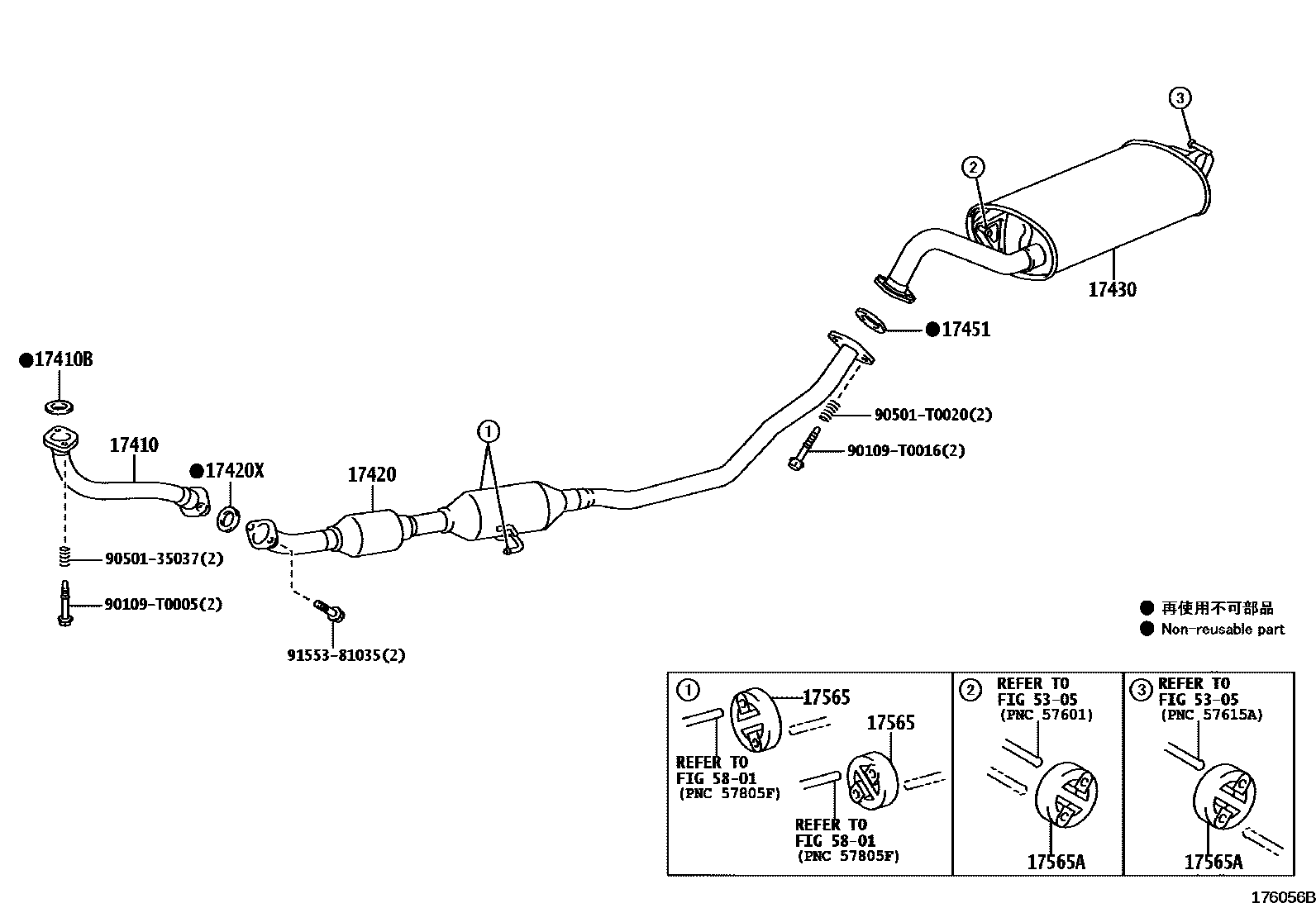

Toyota COROLLA Exhaust Pipe EPC diagram — 176056B
Exhaust Pipe — 176056B (200808 – 999999)

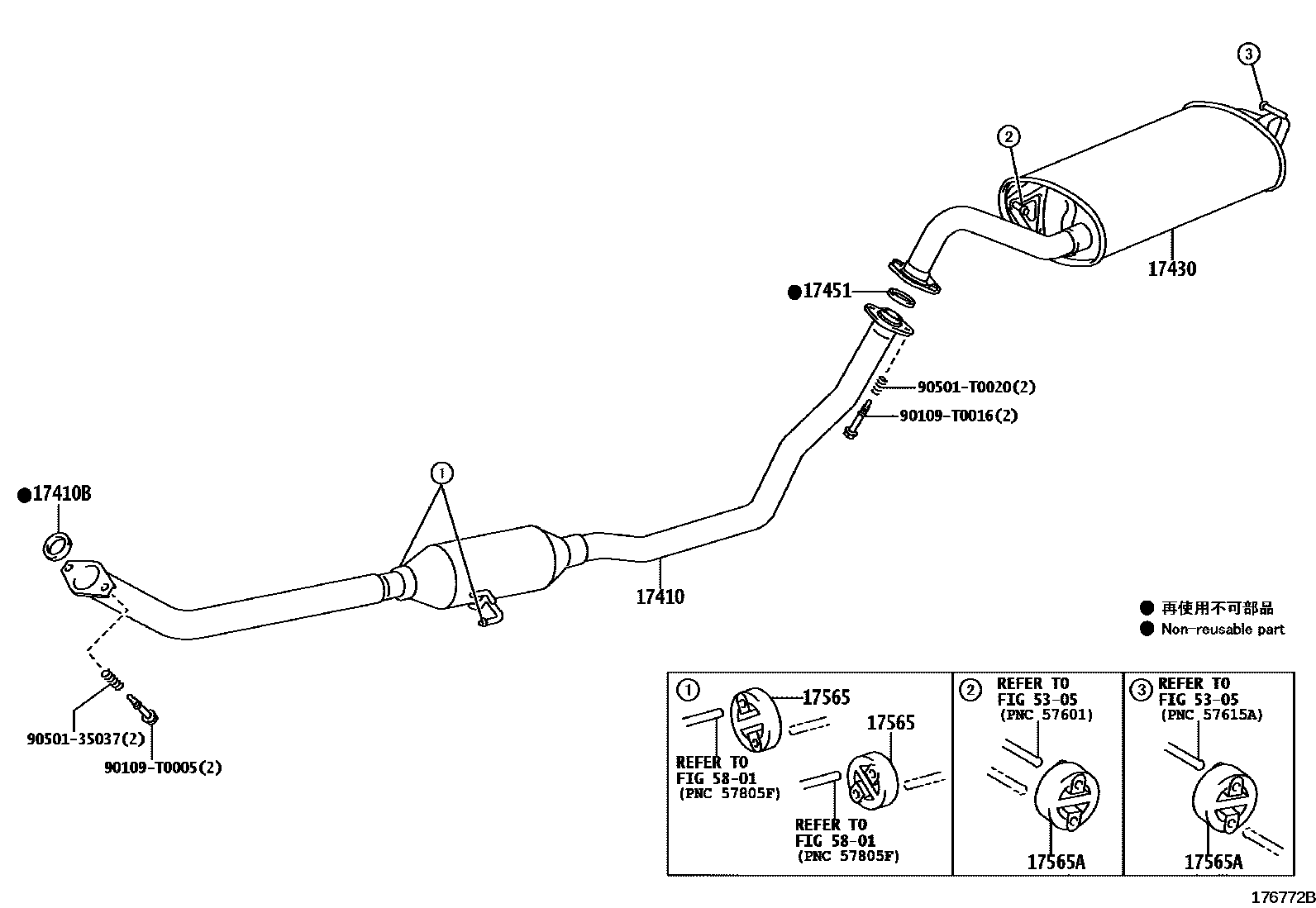

Toyota COROLLA Exhaust Pipe EPC diagram — 176772B
Exhaust Pipe — 176772B (201006 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-0B050 · 17410-0D470 · 17410-0D490 · 17410-0D500 · 17410-0D510 · 17410-0M090 · 17410-0M150 · 17410-0N120 · 17410-0T140 · 17410-0T150 · 17410-0T160 · 17410-0T300 · 17410-0T310 · 17410-0T320 · 17410-0T330 · 17410-0T340 · 17410-0T350 · 17410-0T430 · 17410-0T440 · 17410-0T460
17410BExhaust pipe gasket17451-0M020 · 17451-22070 · 17451-28040 · 90917-06080
17420Central exhaust pipe assembly17420-0B020
17420XCenter exhaust pipe liner90917-06089
17430Exhaust tailpipe assembly17430-0D480 · 17430-0D481 · 17430-0D500 · 17430-0D501 · 17430-0D530 · 17430-0D531 · 17430-0N070 · 17430-0N071
17451Exhaust pipe gasket17451-0M031 · 17451-0M032 · 17451-23041 · 17451-23042
17565No. 5 exhaust pipe lifting lug17565-0D110 · 17565-0P100
17565ANo. 4 exhaust pipe lifting lug17565-0D120 · 17565-0P110
