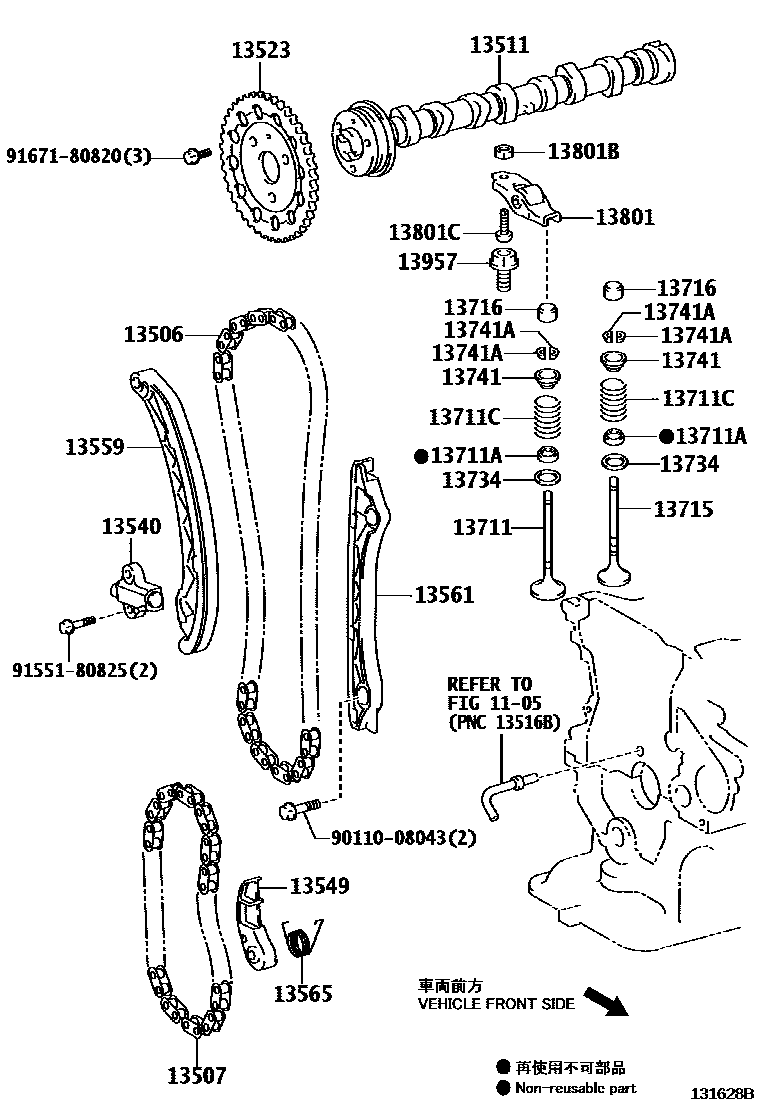

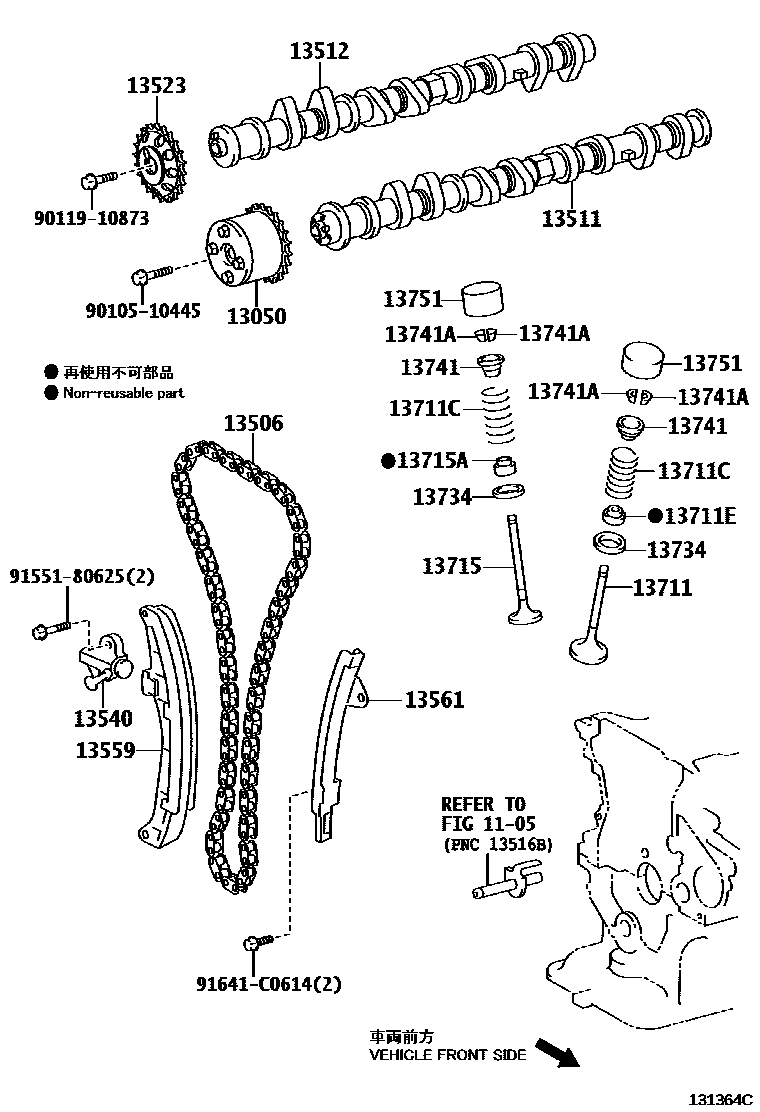

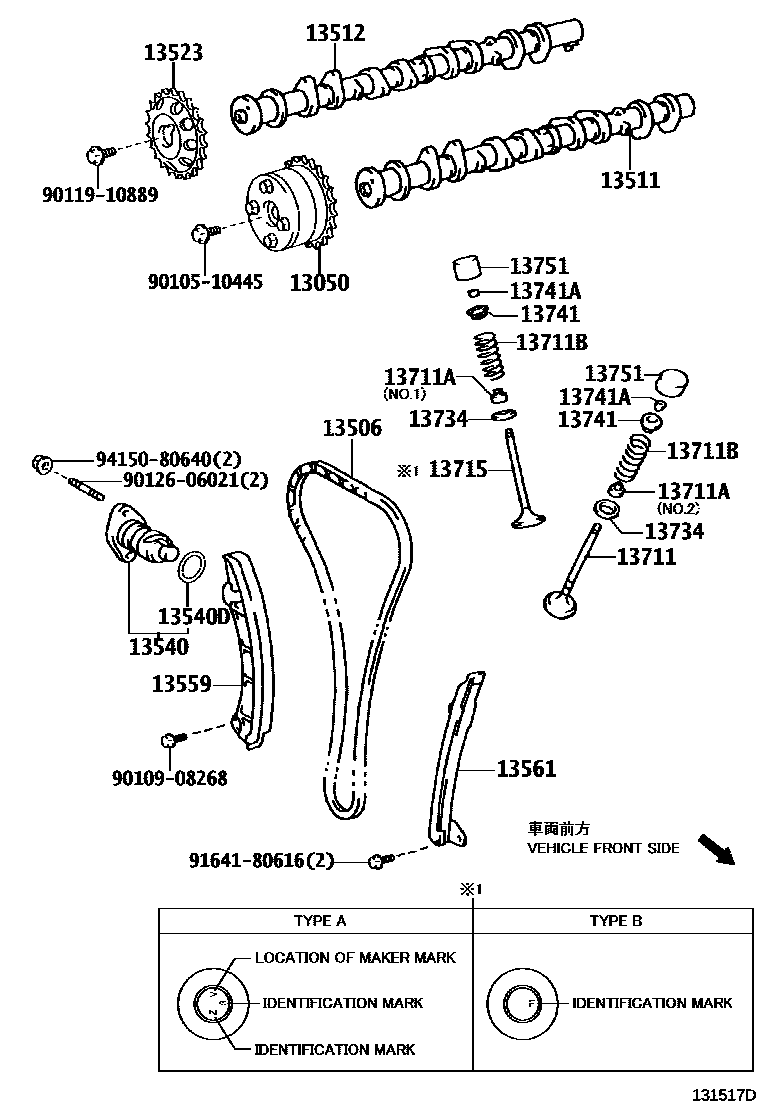

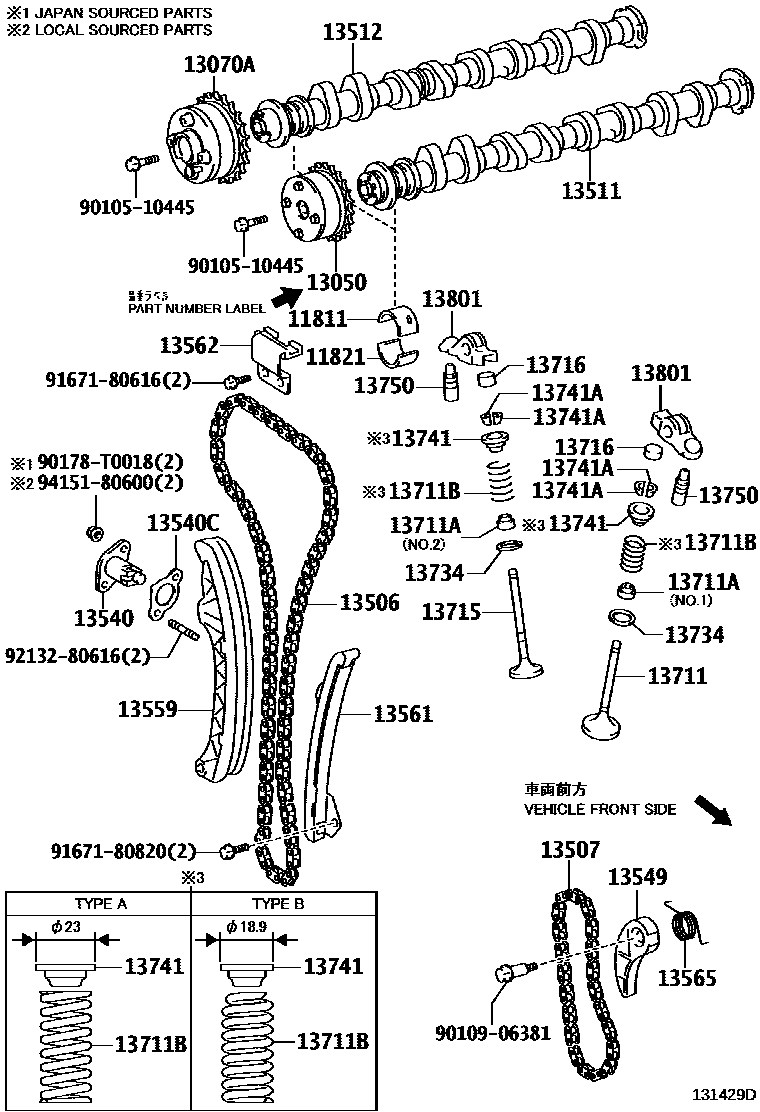

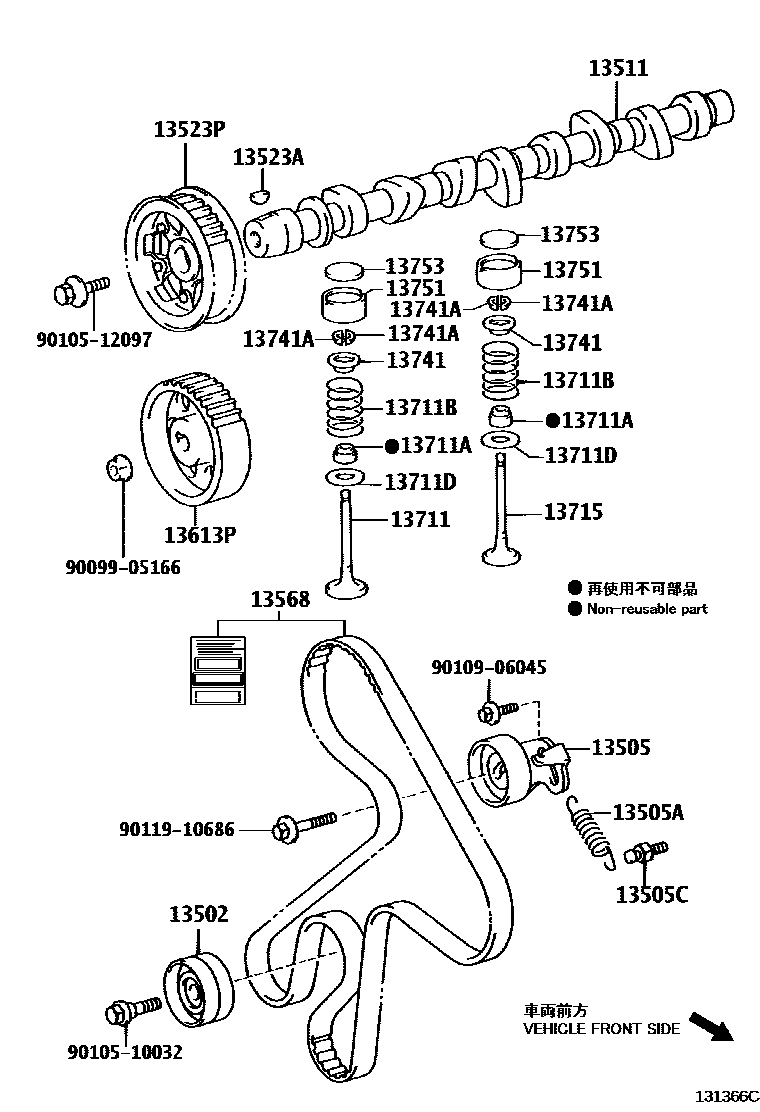

Toyota COROLLA Camshaft & Valve — Figure 1302
Toyota COROLLA EPC diagram 1302, Camshaft & Valve, with 5 images and 44 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11811 | No. 1 camshaft bearing | 11811-37010 |
| 11821 | No. 2 camshaft bearing | 11821-37010 |
| 13050 | Camshaft timing gear assembly | 13050-0D010 · 13050-0T010 · 13050-0T011 · 13050-0T021 · 13050-0T022 · 13050-21041 · 13050-22012 · 13050-37012 · 13050-37030 · 13050-37060 |
| 13070A | Exhaust camshaft timing gear assembly | 13070-37010 |
| 13502 | No. 2 timing belt idler pulley sub-assembly | 13503-64021 |
| 13505 | No. 1 timing belt idler pulley sub-assembly | 13505-64012 |
| 13505A | Tension spring (for idler pulley) | 90507-18006 |
| 13505C | Pin (for idler tension spring) | 13575-64010 |
| 13506 | Chain sub-assembly | 13506-0D030 · 13506-0T050 · 13506-0T060 · 13506-21030 · 13506-22030 · 13506-33030 · 13506-37010 · 13506-37020 · 13506-37070 · 13506-37090 |
| 13507 | No. 2 chain sub-assembly | 13507-0H010 · 13507-28010 · 13507-33010 |
| 13511 | camshaft | 13501-0T030 · 13501-0T050 · 13501-21030 · 13501-22061 · 13501-22062 · 13501-33041 · 13501-33042 · 13501-37011 · 13511-64110 |
| 13512 | Camshaft No. 2 | 13502-0T030 · 13502-0T050 · 13502-21021 · 13502-22011 · 13502-37010 |
| 13523 | Camshaft timing gear or sprocket | 13523-22020 · 13523-33030 |
| 13523A | Half-moon pin (for timing gear) | 90280-05004 |
| 13523P | Camshaft timing pulley | 13051-64012 |
| 13540 | No. 1 chain tensioner assembly | 13540-0D030 · 13540-0T040 · 13540-21020 · 13540-22022 · 13540-33030 · 13540-37030 |
| 13540C | Pad (for chain tensioner) | 13552-37010 |
| 13540D | O-ring (for chain tensioner) | 90301-22013 |
| 13549 | chain tensioner pressure plate | 13549-0T040 · 13549-33010 · 13549-37010 |
| 13559 | chain tensioner guide plate | 13559-0D031 · 13559-0T050 · 13559-21010 · 13559-21030 · 13559-22011 · 13559-33020 · 13559-37010 · 13559-37020 |
| 13561 | No. 1 chain shock absorber | 13561-0D030 · 13561-0T060 · 13561-21010 · 13561-21040 · 13561-22020 · 13561-33030 · 13561-37020 |
| 13562 | No. 2 chain shock absorber | 13562-0T040 · 13562-37010 |
| 13565 | chain damper spring | 13565-0T040 · 13565-33010 · 13565-37010 |
| 13568 | timing belt | 13568-69066 |
| 13613P | Fuel injection pump drive pulley | 13613-64011 |
| 13711 | intake valve | 13711-0T020 · 13711-21010 · 13711-22040 · 13711-22060 · 13711-33031 · 13711-37020 · 13711-37030 · 13711-64020 |
| 13711A | Oil seal or O-ring (for valve stem) | 90080-31084 · 90080-31085 · 90913-02101 · 90913-02111 · 90913-02112 · 90913-02116 · 90913-02124 |
| 13711B | Compression spring (for inner side) | 90501-31024 · 90501-31027 · 90501-31028 · 90501-32071 · 90501-43002 · 90905-01084 |
| 13711C | Compression spring (for outside) | 90501-27040 · 90501-32060 · 90905-01049 |
| 13711D | Flat washer (for valve spring seat) | 90201-22010 |
| 13711E | Intake valve stem oil seal | 90913-02093 |
| 13715 | exhaust valve | 13715-0T020 · 13715-21010 · 13715-21030 · 13715-22040 · 13715-22060 · 13715-33041 · 13715-37030 · 13715-37040 · 13715-37060 · 13715-64030 |
| 13715A | Exhaust valve stem oil seal | 90913-02092 |
| 13716 | valve stem cover | 13716-33010 · 13716-75020 |
| 13734 | Valve spring seat | 13734-0C010 · 13734-33020 · 13734-62020 · 13734-74010 |
| 13741 | Valve spring seat ring | 13741-0C020 · 13741-20021 · 13741-22021 · 13741-33020 · 13741-36010 · 13741-43010 |
| 13741A | Valve spring seat lock plate | 90913-03014 · 90913-03021 · 90913-03028 · 90913-03031 |
| 13750 | Valve lash adjuster assembly | 13750-0C020 · 13750-75020 |
| 13751 | valve lifter | 13751-21020 · 13751-21030 · 13751-21040 · 13751-21050 · 13751-21060 · 13751-21070 · 13751-21080 · 13751-21090 · 13751-21100 · 13751-21110 · 13751-21120 · 13751-21130 · 13751-21140 · 13751-21150 · 13751-21160 · 13751-21170 · 13751-21180 · 13751-21190 · 13751-21200 · 13751-21210 · 13751-21220 · 13751-21230 · 13751-21240 · 13751-21250 · 13751-21260 · 13751-21270 · 13751-21280 · 13751-21290 · 13751-21300 · 13751-21310 · 13751-21320 · 13751-21330 · 13751-21340 · 13751-21350 · 13751-21360 · 13751-22040 · 13751-22050 · 13751-22060 · 13751-22070 · 13751-22080 · 13751-22090 · 13751-22100 · 13751-22110 · 13751-22120 · 13751-22130 · 13751-22140 · 13751-22150 · 13751-22160 · 13751-22170 · 13751-22180 · 13751-22190 · 13751-22200 · 13751-22210 · 13751-22220 · 13751-22230 · 13751-22240 · 13751-22250 · 13751-22260 · 13751-22270 · 13751-22280 · 13751-22290 · 13751-22300 · 13751-22310 · 13751-22320 · 13751-22330 · 13751-22340 · 13751-22350 · 13751-22360 · 13751-22370 · 13751-22380 · 13751-46030 · 13751-46040 · 13751-46050 · 13751-46060 · 13751-46070 · 13751-46080 · 13751-46090 · 13751-46100 · 13751-46110 · 13751-46120 · 13751-46130 · 13751-46140 · 13751-46150 · 13751-46160 · 13751-46170 · 13751-46180 · 13751-46190 · 13751-46200 · 13751-46210 · 13751-46220 · 13751-46230 · 13751-46240 · 13751-46250 · 13751-46260 · 13751-46270 · 13751-46280 · 13751-46290 · 13751-46300 · 13751-46310 · 13751-46320 · 13751-46330 · 13751-46340 · 13751-46350 · 13751-46360 · 13751-46370 · 13751-64011 |
| 13753 | valve adjustment gasket | 13753-64010 · 13753-64030 · 13753-64050 · 13753-64070 · 13753-64090 · 13753-64110 · 13753-64130 · 13753-64150 · 13753-64170 · 13753-64190 · 13753-64210 · 13753-64230 · 13753-64250 · 13753-64270 · 13753-64290 · 13753-64310 · 13753-64330 · 13753-64350 · 13753-64370 · 13753-64390 · 13753-64410 · 13753-64430 · 13753-64450 · 13753-64470 · 13753-64490 |
| 13801 | No. 1 valve rocker arm sub-assembly | 13801-0C010 · 13801-23011 · 13801-33020 · 13801-36020 |
| 13801B | Hex nut (for valve adjustment) | 90170-07004 |
| 13801C | valve adjustment screw | 13788-33011 |
| 13957 | valve rocker arm pivot | 13957-33010 |
