Toyota COROLLA Crankshaft & Piston — Figure 1301

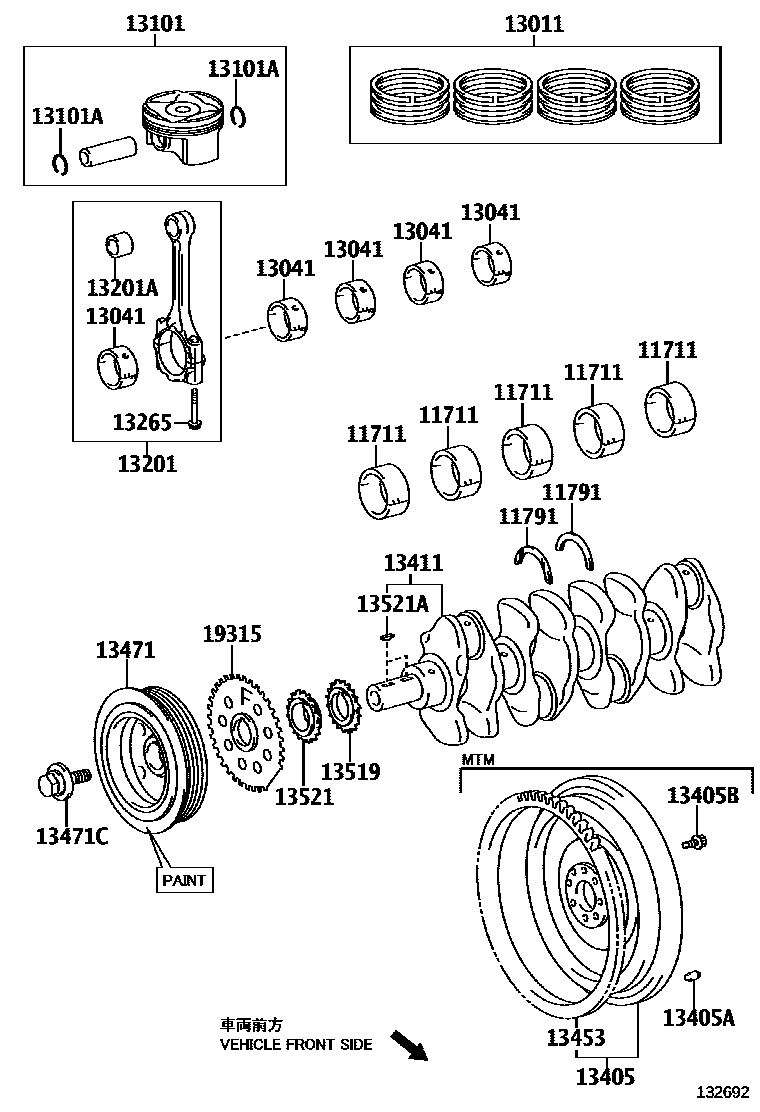

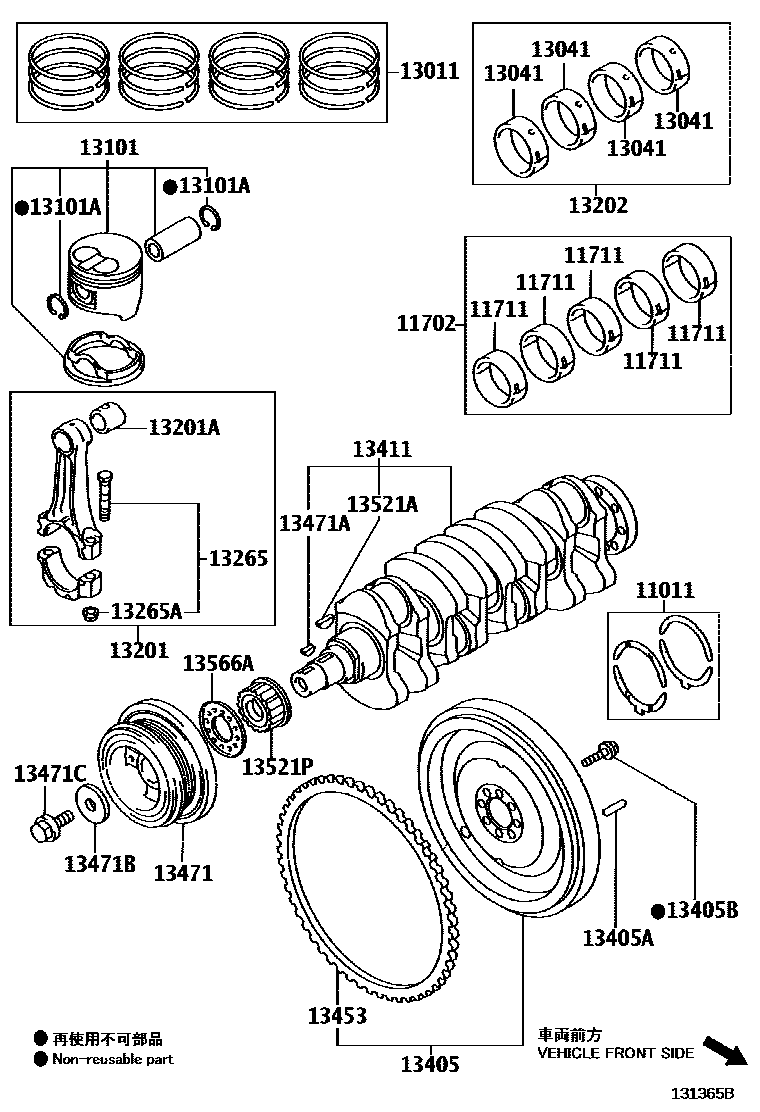

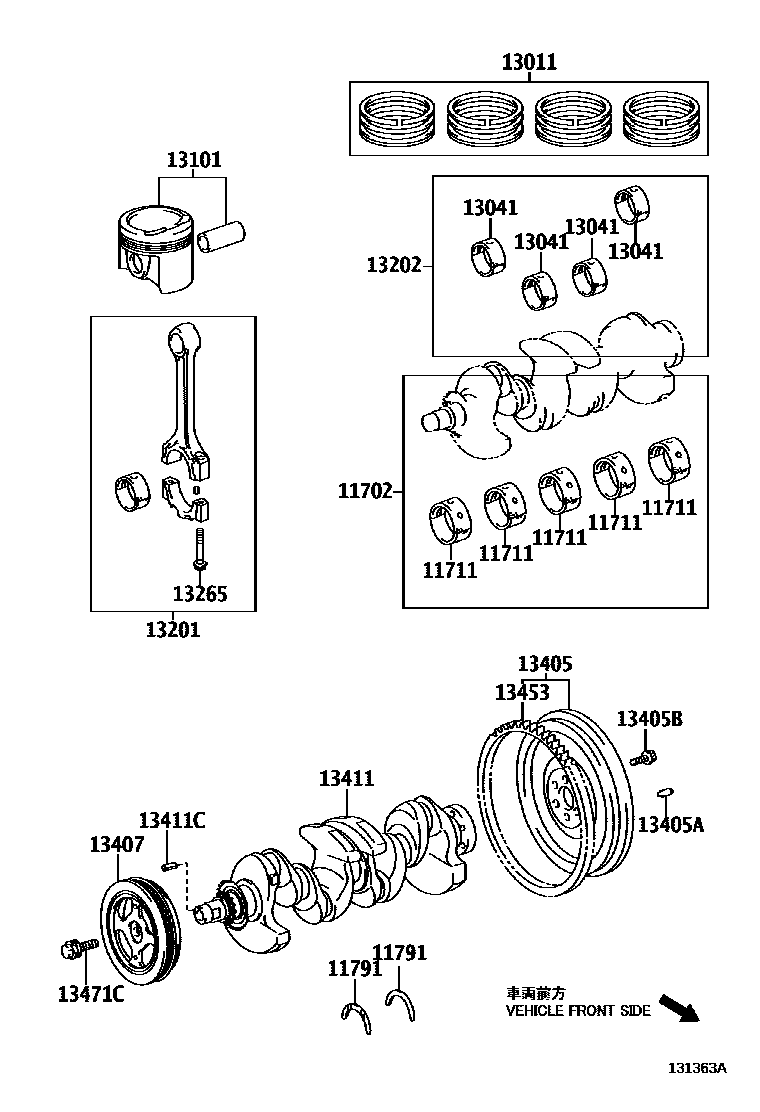

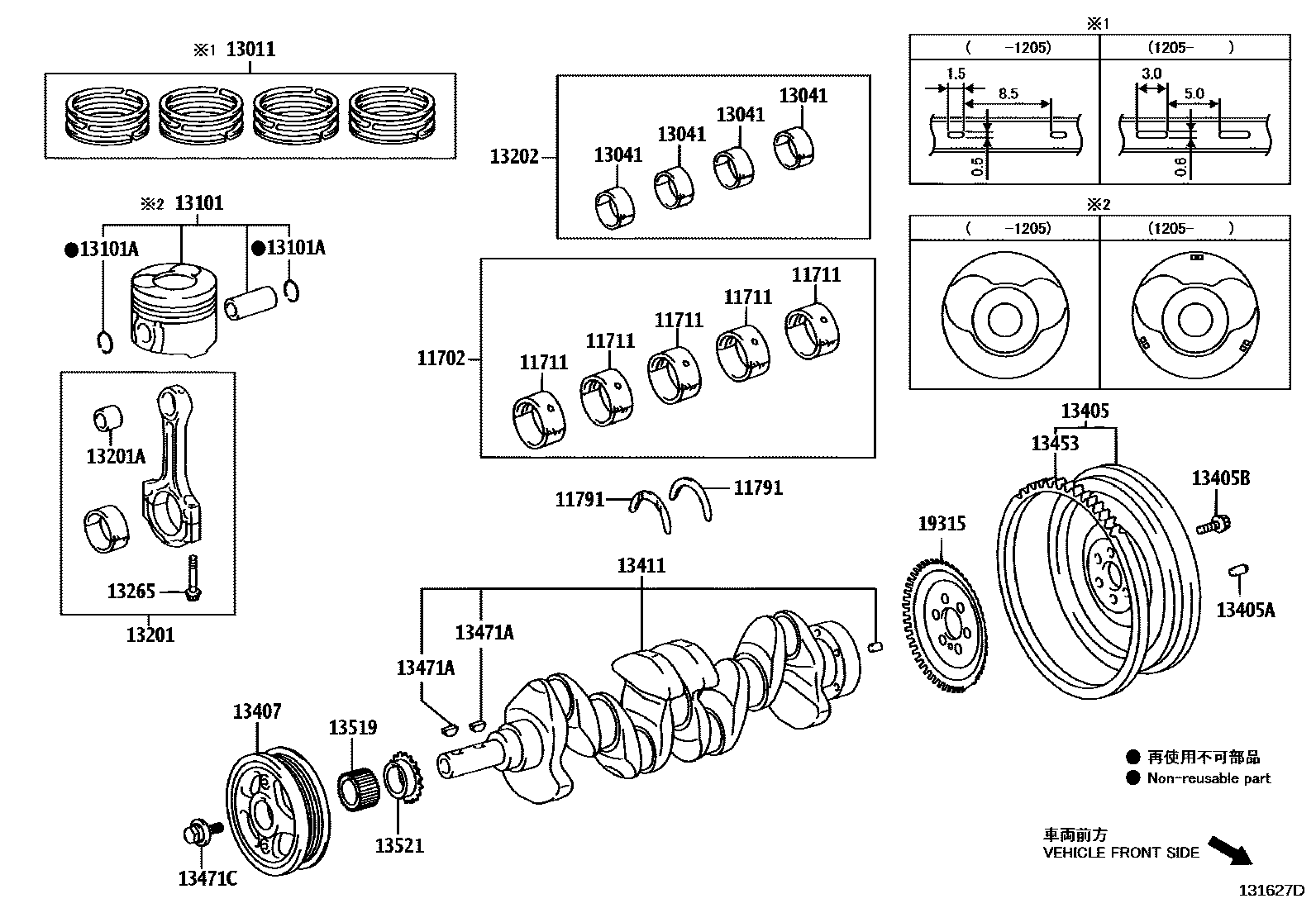

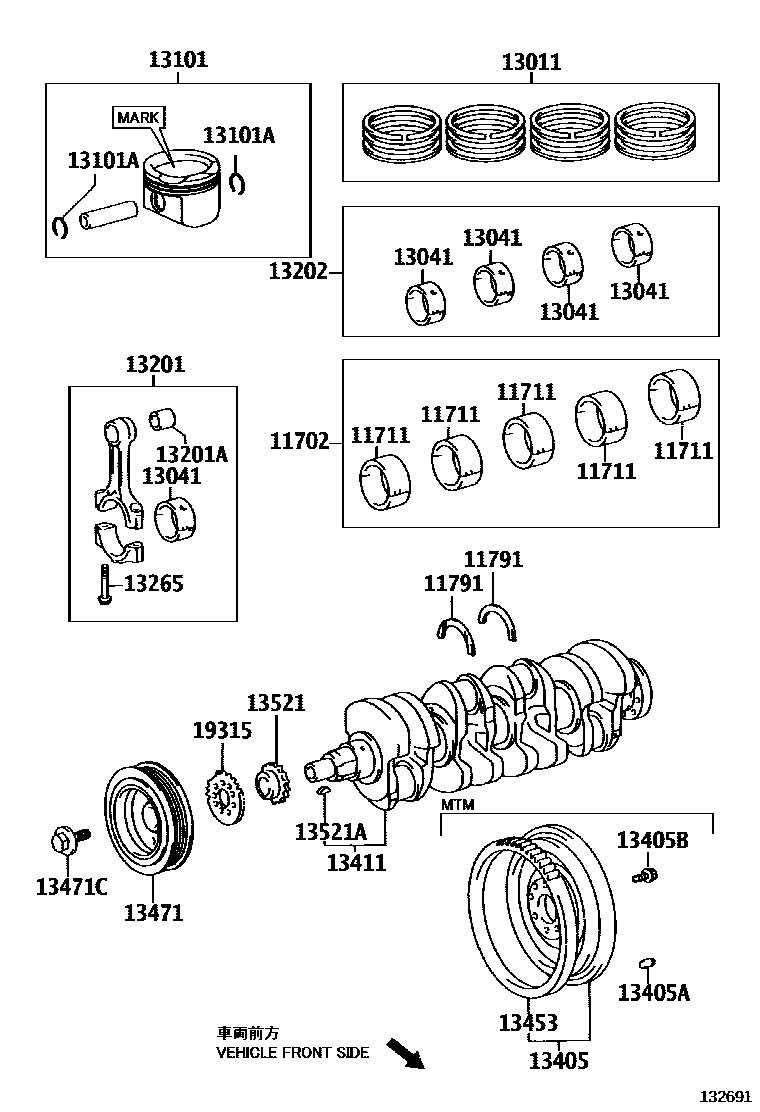

Toyota COROLLA EPC diagram 1301, Crankshaft & Piston, with 5 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-64010 · 11012-64010 · 11013-64010 |
| 11702 | crankshaft bearing assembly | 11704-0D031 · 11704-21031 · 11704-21032 · 11704-21033 · 11704-22011 · 11704-27023 |
| 11791 | Thrust washer on crankshaft | 11791-0M020 · 11791-22020 · 11791-33030 · 11791-37010 · 11792-22020 · 11792-33030 · 11792-37010 · 11793-22020 · 11793-33030 · 11793-37010 |
| 13011 | Piston ring assembly | 13011-21050 · 13011-22140 · 13011-22220 · 13011-22221 · 13011-22240 · 13011-33050 · 13011-33051 · 13011-33052 · 13011-33053 · 13011-33054 · 13011-37090 · 13011-37130 · 13011-37140 · 13011-37150 · 13011-37160 · 13011-64213 · 13013-64213 |
| 13101 | Piston sub-assembly with pin | 13101-0D071 · 13101-0D130 · 13101-0D140 · 13101-0T120 · 13101-0T150 · 13101-0T180 · 13101-21080 · 13101-22170 · 13101-22200 · 13101-37071 · 13101-37081 · 13101-37090 · 13103-64190 |
| 13101A | Bore snap ring (for piston pin) | 90080-52139 · 90520-20064 · 90521-29003 |
| 13201 | Connecting rod sub-assembly | 13201-09491 · 13201-09A30 · 13201-09B40 · 13201-29177 · 13201-29645 · 13201-29715 · 13201-29716 · 13201-29717 · 13201-39055 · 13201-39185 · 13201-39205 · 13201-64032 |
| 13201A | Bushing (for connecting rod small end) | 90999-73138 · 90999-73147 · 90999-73151 |
| 13202 | Connecting rod bearing assembly | 13204-21022 · 13204-21033 · 13204-22024 · 13204-33041 · 13204-64073 |
| 13265 | Connecting rod bolts | 13265-21020 · 13265-22020 · 13265-49045 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90179-10042 |
| 13405 | Flywheel sub-assembly | 13405-0D031 · 13405-0D080 · 13405-0T020 · 13405-21020 · 13405-22020 · 13405-33030 · 13405-37050 · 13405-37051 · 13405-64070 |
| 13405A | Direct sales (for flywheel) | 90250-08054 · 90250-08120 · 90250-T0007 |
| 13405B | Flywheel fixing bolt | 90105-10071 · 90910-02103 · 90913-01024 · 90913-01027 |
| 13407 | Crankshaft damper sub-assembly | 13407-21031 · 13407-21032 · 13407-33050 |
| 13411 | crankshaft | 13401-0T071 · 13401-21030 · 13401-22010 · 13401-22030 · 13401-33020 · 13401-37010 · 13401-37011 · 13401-37020 · 13401-37021 · 13401-37031 · 13401-37032 · 13401-64010 · 13401-64020 |
| 13411C | Direct sales (for crankshaft) | 90254-03025 |
| 13453 | flywheel ring gear | 13453-0D020 · 13453-0M010 · 13453-0T010 · 13453-10010 · 13453-55010 · 13453-64050 |
| 13471 | crankshaft pulley | 13408-64060 · 13470-0D020 · 13470-0D030 · 13470-22021 · 13470-22041 · 13470-37020 · 13470-37040 · 13470-37041 · 13470-37050 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05007 · 95161-30416 |
| 13471B | Flat Washer (for crankshaft pulley assembly) | 90560-16025 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-16079 · 90119-12127 · 90119-12345 · 90119-14106 · 90119-16004 |
| 13519 | Oil pump driving gear | 13519-33010 · 13519-37010 |
| 13521 | Crankshaft timing gear or sprocket | 13521-0D030 · 13521-0T050 · 13521-0T060 · 13521-22020 · 13521-33030 · 13521-37010 · 13521-37020 |
| 13521A | Key (for crankshaft timing gear) | 90280-04003 · 90280-06001 · 95161-30416 |
| 13521P | crankshaft timing pulley | 13521-64011 |
| 13566A | timing belt guide | 13566-64011 |
| 19315 | No. 1 crankshaft angle signal plate | 19315-22020 · 19315-33020 · 19315-33021 · 19315-37020 |
