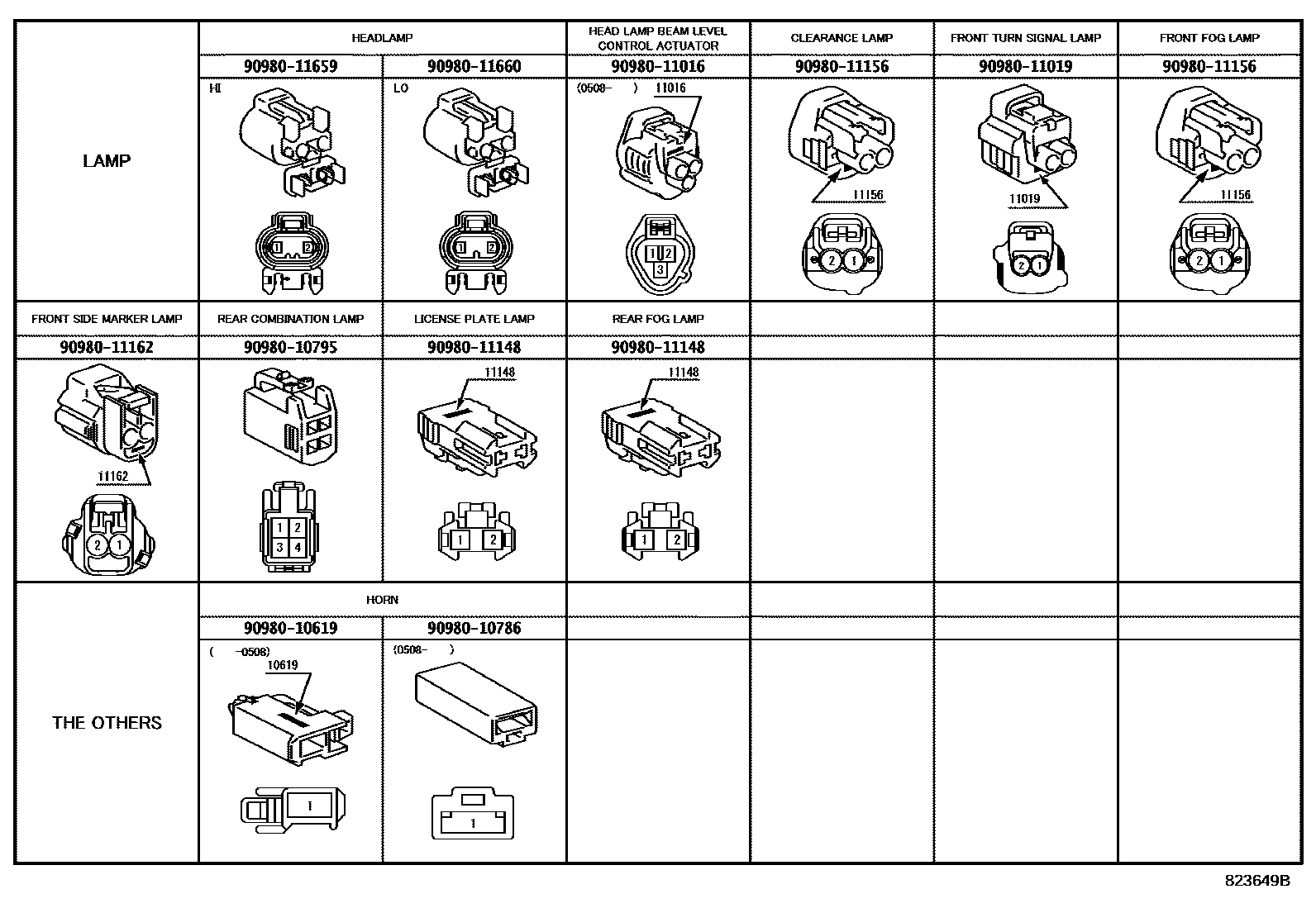

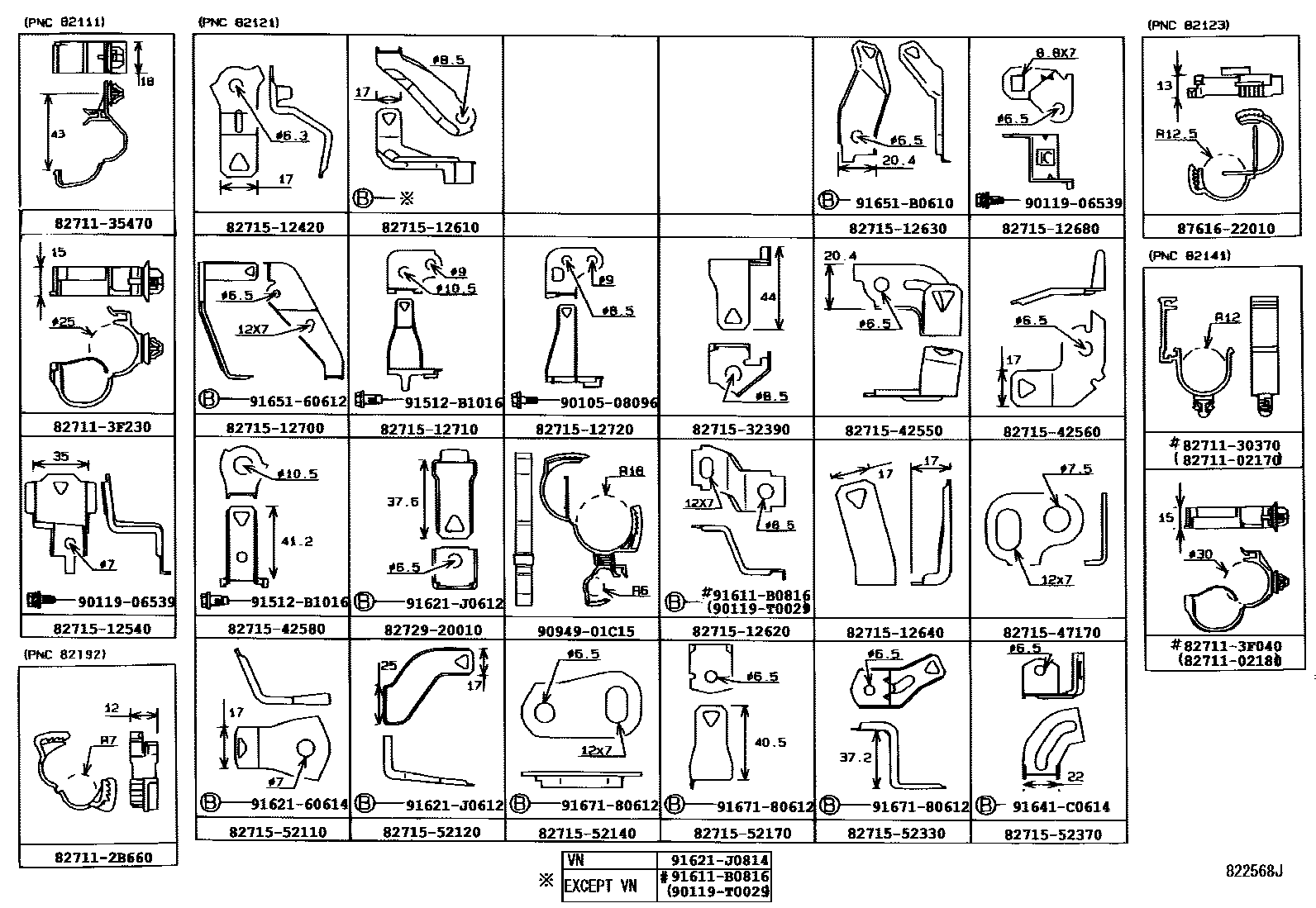

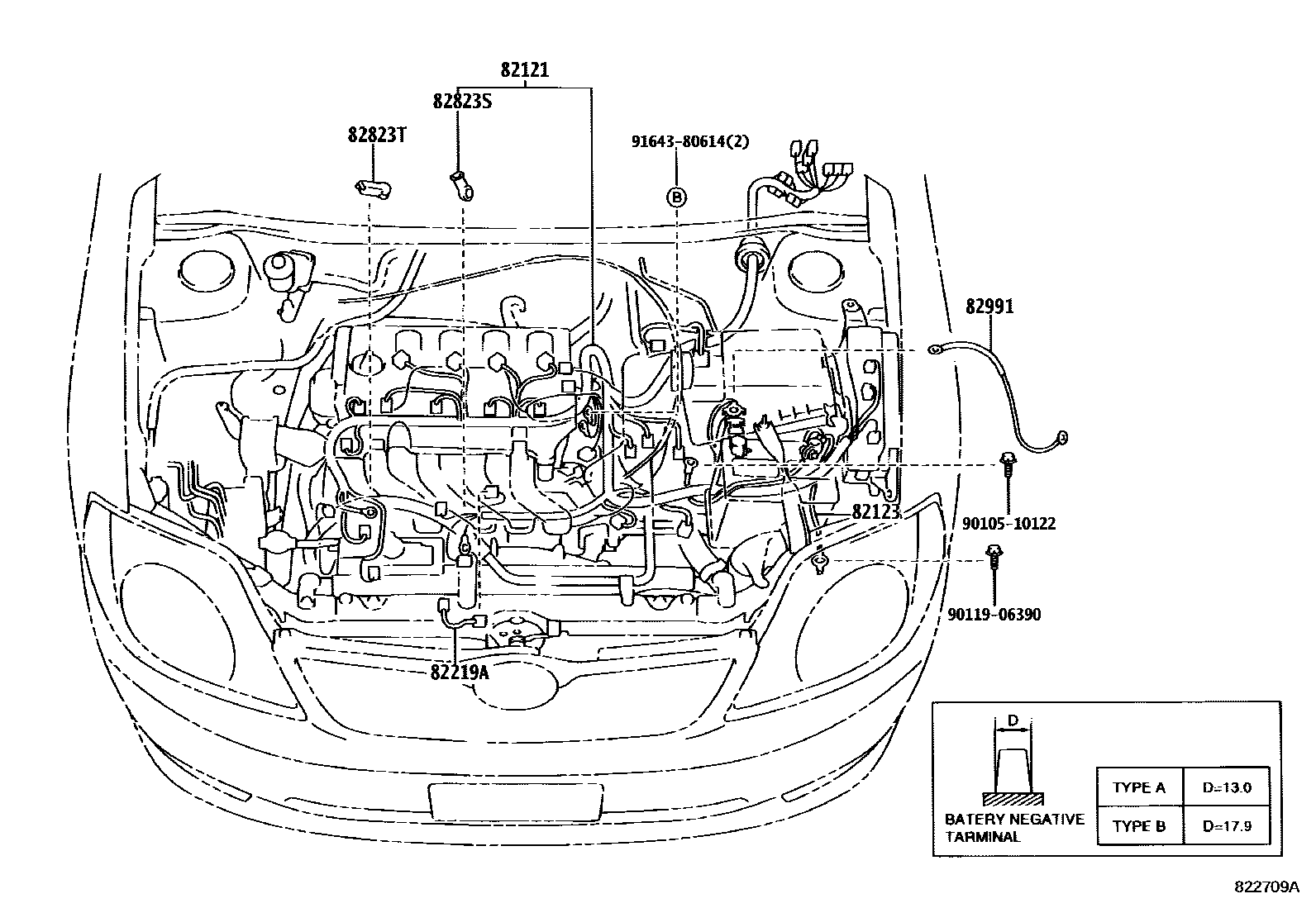

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 10 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

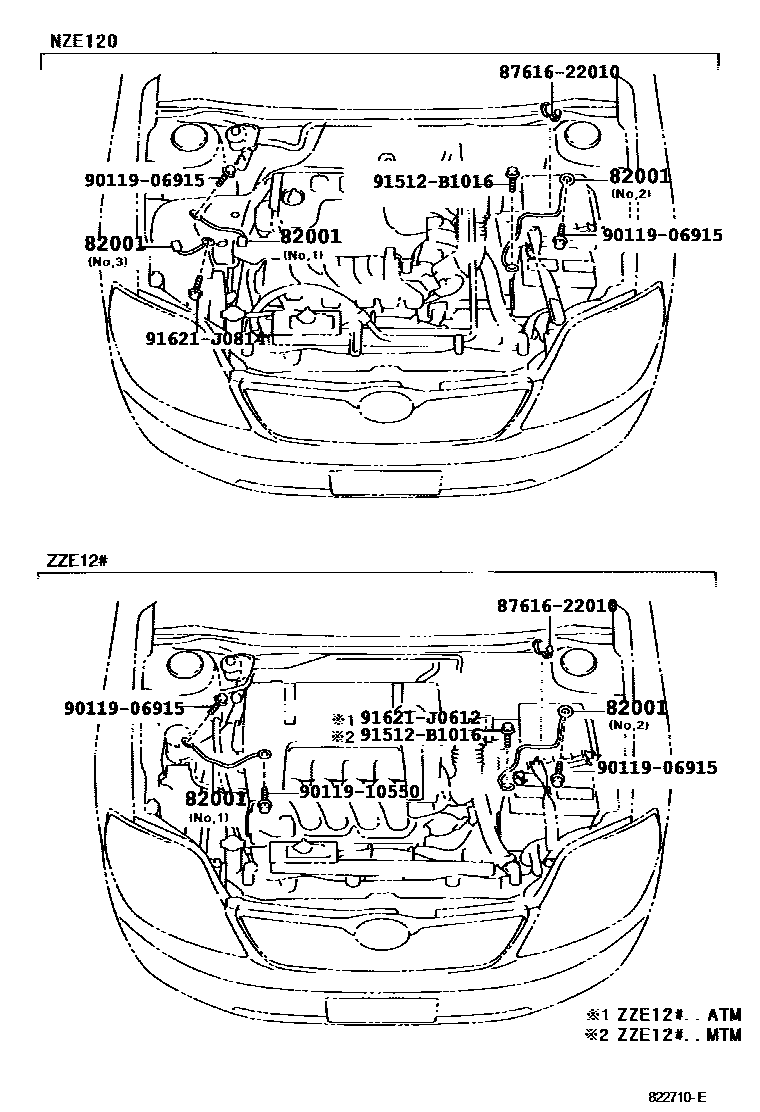

| 82001 | Connection cable No. 1 | 90080-82049 · 90980-07109 · 90980-07181 · 90980-07239 · 90980-07392 · 90980-07407 · 90980-07411 |

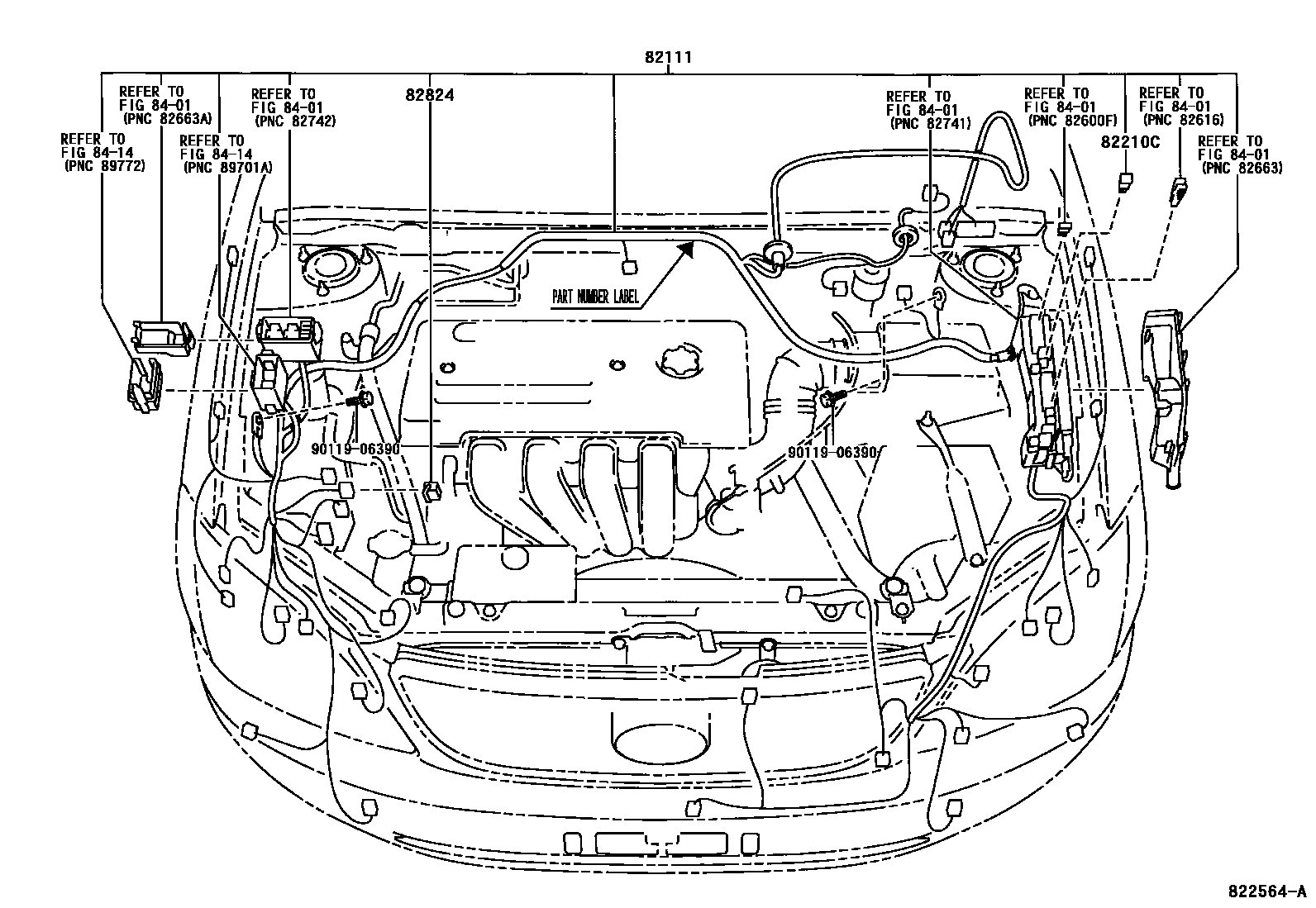

| 82111 | Engine room main wiring harness | 82111-02A10 · 82111-02A20 · 82111-02A30 · 82111-02A31 · 82111-02A40 · 82111-02A41 · 82111-02A50 · 82111-02A60 · 82111-02A61 · 82111-02A70 · 82111-02A80 · 82111-02A81 · 82111-02A90 · 82111-02B00 · 82111-02B20 · 82111-02B21 · 82111-02B30 · 82111-02B40 · 82111-02B50 · 82111-02B60 · 82111-02B70 · 82111-02B71 · 82111-02B80 · 82111-02C00 · 82111-02C40 · 82111-02C50 · 82111-02C51 · 82111-02C70 · 82111-02C80 · 82111-02S60 · 82111-0Z090 · 82111-0Z091 · 82111-0Z100 · 82111-0Z101 · 82111-0Z240 · 82111-0Z250 · 82111-0Z260 · 82111-0Z760 · 82115-02330 · 82115-02340 · 82115-02350 · 82115-02360 · 82115-02370 · 82115-02380 · 82115-02390 · 82115-02400 · 82115-02410 · 82115-02420 · 82115-02430 · 82115-02431 · 82115-02440 · 82115-02441 · 82115-02450 · 82115-02460 · 82115-02470 · 82115-02490 · 82115-02500 · 82115-02510 · 82115-02E60 · 82115-02E61 · 82115-02U80 · 82115-02U90 · 82115-02V00 · 82115-02V10 · 82115-02V20 · 82115-02V30 · 82115-02V40 · 82115-02V50 · 82115-02V60 · 82115-02V70 · 82115-02V80 · 82115-02V90 · 82115-02W00 · 82115-02W10 · 82115-02W20 · 82115-02W30 · 82115-02W40 · 82115-02W50 · 82115-02W60 · 82115-02W70 |

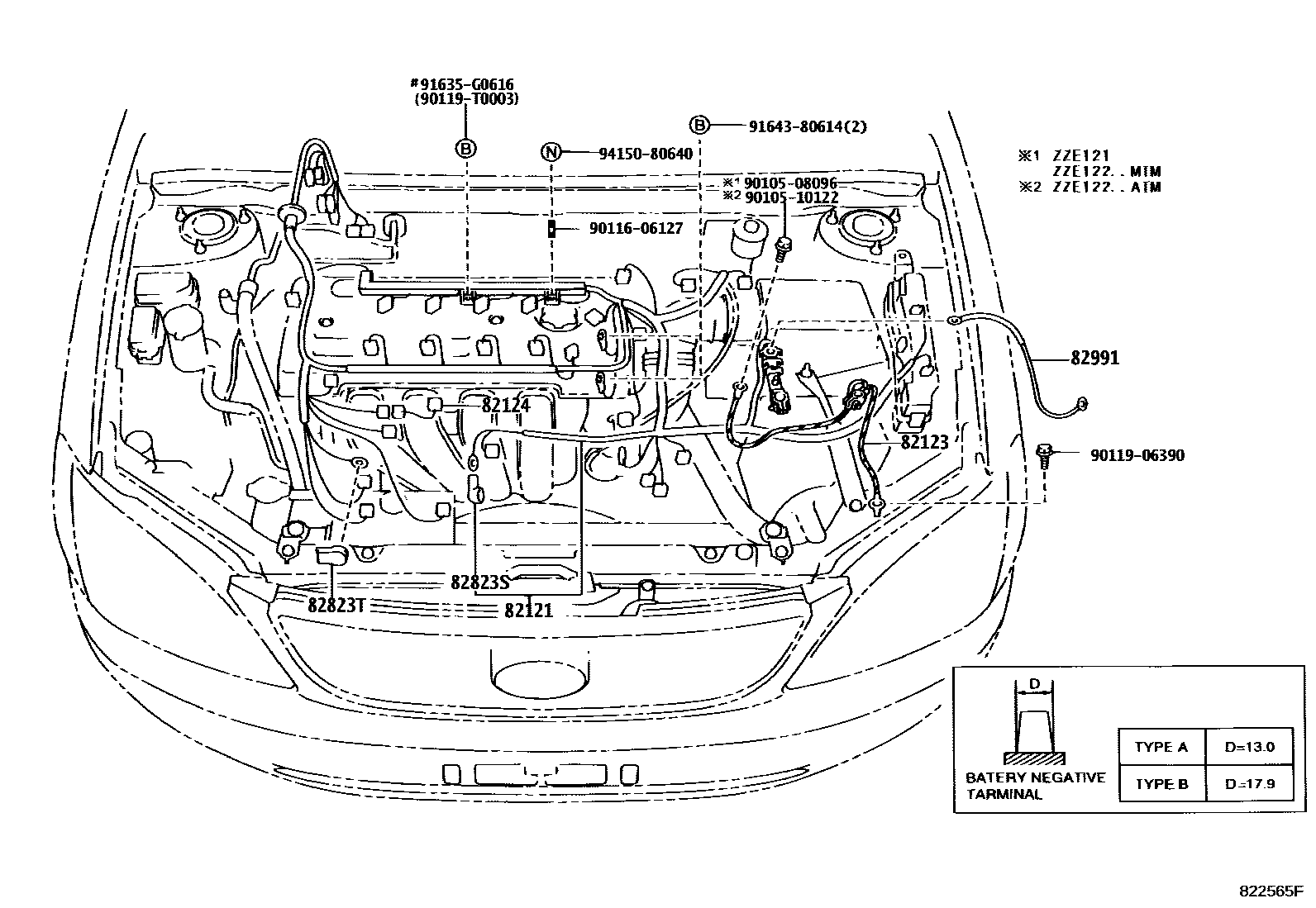

| 82121 | Engine wiring harness | 82121-02430 · 82121-02431 · 82121-02440 · 82121-02441 · 82121-02450 · 82121-02451 · 82121-02460 · 82121-02461 · 82121-02470 · 82121-02471 · 82121-02480 · 82121-02481 · 82121-02490 · 82121-02491 · 82121-02500 · 82121-02501 · 82121-02510 · 82121-02511 · 82121-02520 · 82121-02521 · 82121-02530 · 82121-02531 · 82121-02540 · 82121-02541 · 82121-02550 · 82121-02551 · 82121-02560 · 82121-02561 · 82121-02570 · 82121-02571 · 82121-02580 · 82121-02581 · 82121-02590 · 82121-02591 · 82121-02600 · 82121-02601 · 82121-02610 · 82121-02611 · 82121-02620 · 82121-02621 · 82121-02630 · 82121-02631 · 82121-02640 · 82121-02641 · 82121-02810 · 82121-02A10 · 82121-02A20 · 82121-02A30 · 82121-02A40 · 82121-02A50 · 82121-02A51 · 82121-02A60 · 82121-02A70 · 82121-02A80 · 82121-02A90 · 82121-02A91 · 82121-02B10 · 82121-02B20 · 82121-02B30 · 82121-02B40 · 82121-02B50 · 82121-02B51 · 82121-02B60 · 82121-02B70 · 82121-02B80 · 82121-02B90 · 82121-0Z010 · 82121-0Z011 · 82121-0Z020 · 82121-0Z021 · 82121-0Z090 |
| 82123 | Engine No. 3 wiring harness | 82123-02150 · 82123-02160 · 82123-02170 · 82123-02180 |
| 82124 | Engine No. 4 wiring harness | 82124-32050 |

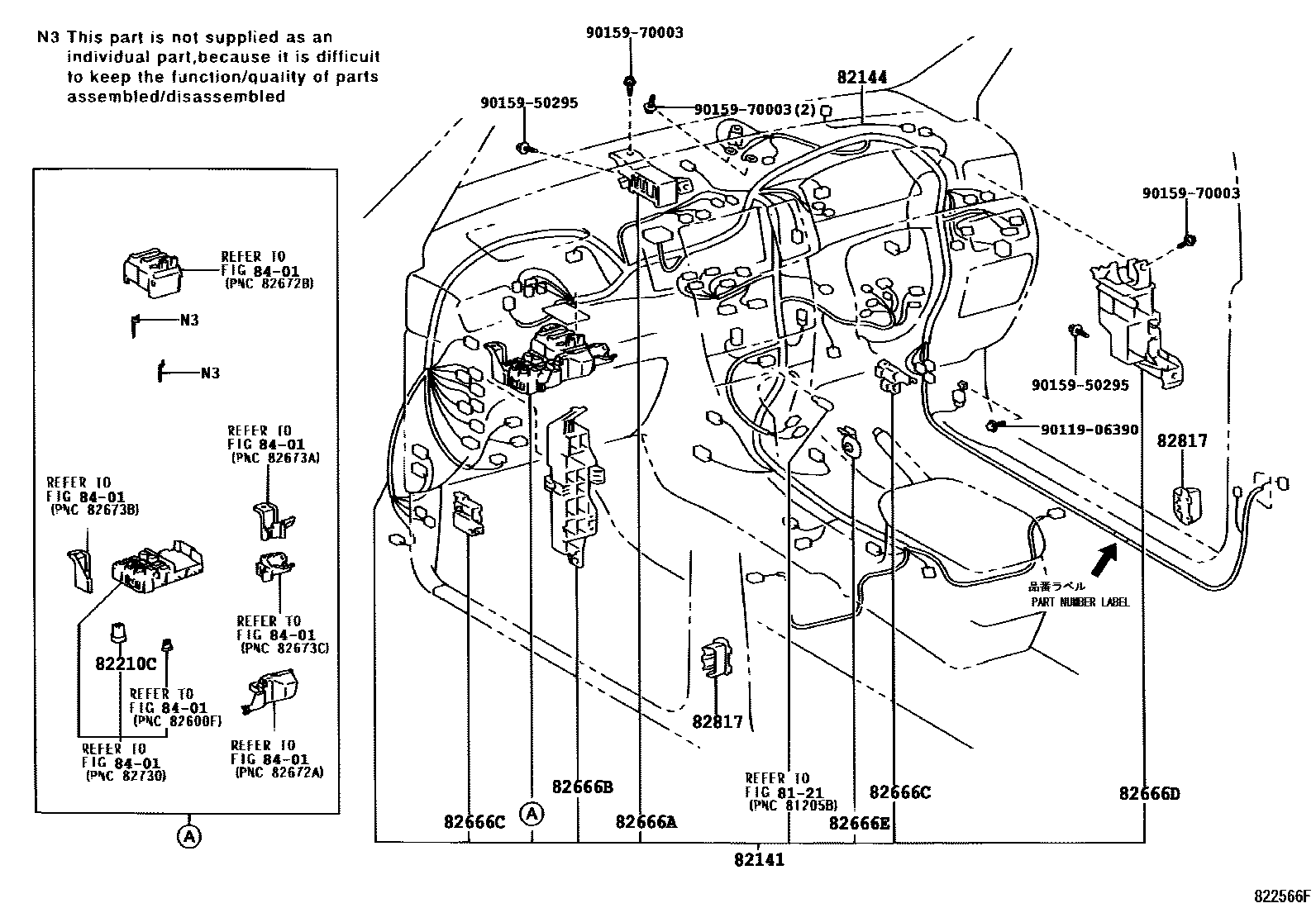

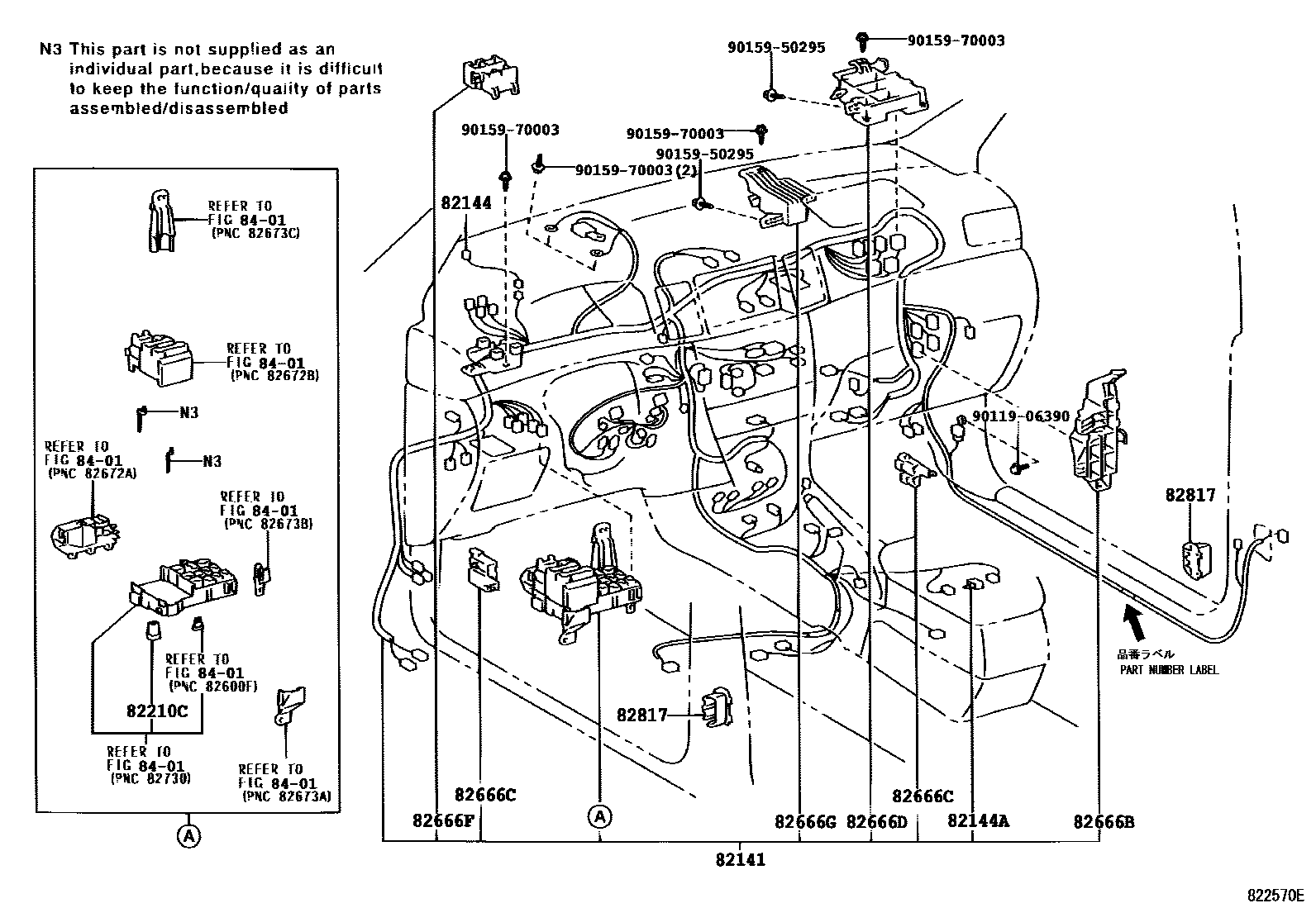

| 82141 | Dashboard wiring harness | 82117-02F30 · 82117-02F40 · 82117-02F50 · 82117-02F60 · 82117-02F70 · 82117-02F80 · 82117-02F90 · 82117-02G00 · 82117-02G10 · 82117-02G20 · 82117-02G30 · 82117-02G40 · 82117-02G50 · 82117-02G60 · 82117-02G70 · 82117-02G80 · 82117-02G90 · 82117-02J00 · 82117-02J10 · 82117-02J20 · 82117-02J30 · 82117-02J40 · 82117-02J50 · 82117-02J60 · 82117-02J70 · 82117-02J80 · 82117-02J90 · 82117-02K00 · 82117-02K10 · 82117-02K20 · 82117-02K40 · 82117-02K50 · 82117-02Z80 · 82118-02020 · 82118-02030 · 82118-02040 · 82118-02050 · 82118-02130 · 82118-02140 · 82118-02141 · 82118-02150 · 82118-02151 · 82141-02A20 · 82141-02A21 · 82141-02B00 · 82141-02B01 · 82141-02B10 · 82141-02B11 · 82141-02B20 · 82141-02B40 · 82141-02B50 · 82141-02B51 · 82141-02B60 · 82141-02B61 · 82141-02B70 · 82141-02B71 · 82141-02B72 · 82141-02B80 · 82141-02B81 · 82141-02B90 · 82141-02C00 · 82141-02C01 · 82141-02C10 · 82141-02C11 · 82141-02C20 · 82141-02C21 · 82141-02C30 · 82141-02C31 · 82141-02C40 · 82141-02C50 · 82141-02C60 · 82141-02C61 · 82141-02C62 · 82141-02C70 · 82141-02C80 · 82141-02D00 · 82141-02D10 · 82141-02D20 · 82141-02D30 · 82141-02D31 · 82141-02D32 · 82141-02D40 · 82141-02D41 · 82141-02D42 · 82141-02D50 · 82141-02D51 · 82141-02D52 · 82141-02D80 · 82141-02D81 · 82141-02E00 · 82141-02E01 · 82141-02E20 · 82141-02E21 · 82141-02E30 · 82141-02E31 · 82141-02E40 · 82141-02E41 · 82141-02E50 · 82141-02E51 · 82141-02E80 · 82141-02E81 · 82141-02E82 · 82141-02E90 · 82141-02F00 · 82141-02F01 · 82141-02F30 · 82141-02F40 · 82141-0Z150 · 82141-0Z151 · 82141-0Z160 · 82141-0Z161 · 82141-0Z170 · 82141-0Z171 · 82141-0Z330 · 82141-0Z340 · 82141-0Z350 · 82141-0Z360 · 82141-0Z440 · 82141-0Z450 · 82141-0Z460 · 82141-0Z470 · 82141-0Z480 · 82141-0Z490 · 82141-0Z500 · 82141-0Z510 · 82141-0Z520 · 82141-0Z530 · 82141-0Z540 · 82141-0Z550 · 82141-0Z560 · 82141-0Z570 · 82141-0Z580 · 82141-0Z590 · 82141-0Z600 · 82141-0Z610 · 82141-0Z620 · 82141-0Z630 · 82141-0Z640 · 82141-0Z650 · 82141-0Z660 · 82141-0Z670 · 82141-0Z680 · 82141-0Z690 · 82141-0Z700 · 82141-0Z710 · 82146-02690 · 82146-02691 · 82146-02700 · 82146-02710 · 82146-02720 · 82146-02730 · 82146-02740 · 82146-02750 · 82146-02760 · 82146-02761 · 82146-02770 · 82146-02780 · 82146-02790 · 82146-02800 · 82146-02810 · 82146-02820 · 82146-02830 · 82146-02840 · 82146-02850 · 82146-02860 · 82146-02870 · 82146-02880 · 82146-02890 · 82146-02D10 · 82146-02D20 · 82146-02D30 · 82146-02D40 · 82146-02D50 · 82146-02D60 · 82146-02D70 · 82146-02D71 · 82146-02D80 · 82146-02D81 · 82146-02D90 · 82146-02D91 · 82146-02S30 · 82146-02S40 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-02010 |
| 82144A | Instrument panel wiring harness No. 4 | 82144-02040 |

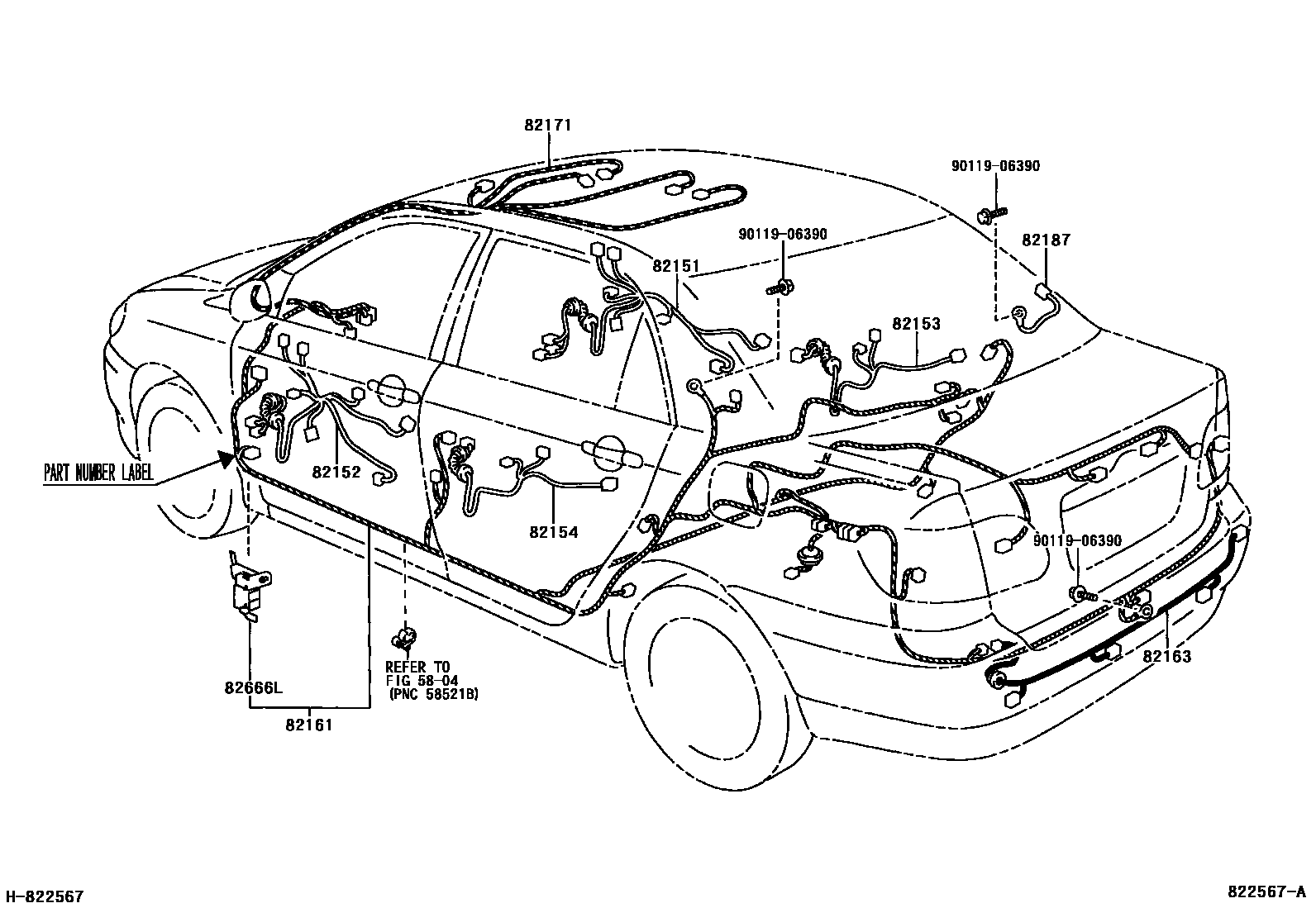

| 82151 | Right front door wiring harness | 82151-02510 · 82151-02511 · 82151-02520 · 82151-02530 · 82151-02531 · 82151-02540 · 82151-02550 · 82151-02560 · 82151-02570 · 82151-02600 · 82151-02610 · 82151-02620 · 82151-02A00 · 82151-02A10 · 82151-0Z060 · 82151-0Z070 · 82151-0Z090 · 82151-0Z100 · 82151-0Z110 |
| 82152 | Left front door wiring harness | 82151-02620 · 82152-02200 · 82152-02201 · 82152-02210 · 82152-02220 · 82152-02221 · 82152-02230 · 82152-02400 · 82152-02410 · 82152-02490 · 82152-02520 · 82152-02530 · 82152-02A00 · 82152-0Z060 · 82152-0Z070 · 82152-0Z090 · 82152-0Z100 · 82152-0Z110 · 82198-02100 |
| 82153 | Rear door wiring harness No. 1 | 82153-02170 · 82153-02340 · 82153-02370 |
| 82154 | Rear door wiring harness No. 2 | 82153-02170 · 82153-02340 · 82153-02370 |
| 82161 | floor wiring harness | 82161-02500 · 82161-02501 · 82161-02510 · 82161-02520 · 82161-02530 · 82161-02540 · 82161-02550 · 82161-02560 · 82161-02570 · 82161-02580 · 82161-02590 · 82161-02600 · 82161-02610 · 82161-02620 · 82161-02880 · 82161-02890 · 82161-02A10 · 82161-02A11 · 82161-02A30 · 82161-02A31 · 82161-02A40 · 82161-02A41 · 82161-02A50 · 82161-02A51 · 82161-02A60 · 82161-02A61 · 82161-02A70 · 82161-02A71 · 82161-02A80 · 82161-02A81 · 82161-02A90 · 82161-02A91 · 82161-02B00 · 82161-02B01 · 82161-02B10 · 82161-02B11 · 82161-02B30 · 82161-02B31 · 82161-02B40 · 82161-02B41 · 82161-02B50 · 82161-02B60 · 82161-02B61 · 82161-02B62 · 82161-02B70 · 82161-02B80 · 82161-02B81 · 82161-02B82 · 82161-02B90 · 82161-02C00 · 82161-02C01 · 82161-02N00 · 82161-02S40 · 82161-02S50 · 82161-02S60 · 82161-02S61 · 82161-02S70 · 82161-02S71 · 82161-02S80 · 82161-02S81 · 82161-02S90 · 82161-02T00 · 82161-02T10 · 82161-0Z120 · 82161-0Z121 · 82161-0Z200 · 82161-0Z210 · 82161-0Z300 · 82161-0Z301 · 82161-0Z310 · 82161-0Z320 · 82161-0Z330 · 82161-0Z340 · 82161-0Z350 · 82161-0Z360 · 82161-0Z370 |
| 82163 | Floor wiring harness No. 3 | 82163-02010 · 82163-02020 · 82163-02030 |
| 82171 | Roof No. 1 wiring harness | 82171-02210 · 82171-02220 · 82171-02230 · 82171-02240 · 82171-02260 · 82171-02261 · 82171-02270 · 82171-02510 · 82171-02520 · 82171-02550 · 82171-02560 · 82171-02570 · 82171-02571 · 82171-02C00 · 82171-02D90 · 82171-02E00 · 82171-02E10 · 82171-02E20 · 82171-02E30 |
| 82187 | Rear window wiring harness No. 2 | 82187-02090 |

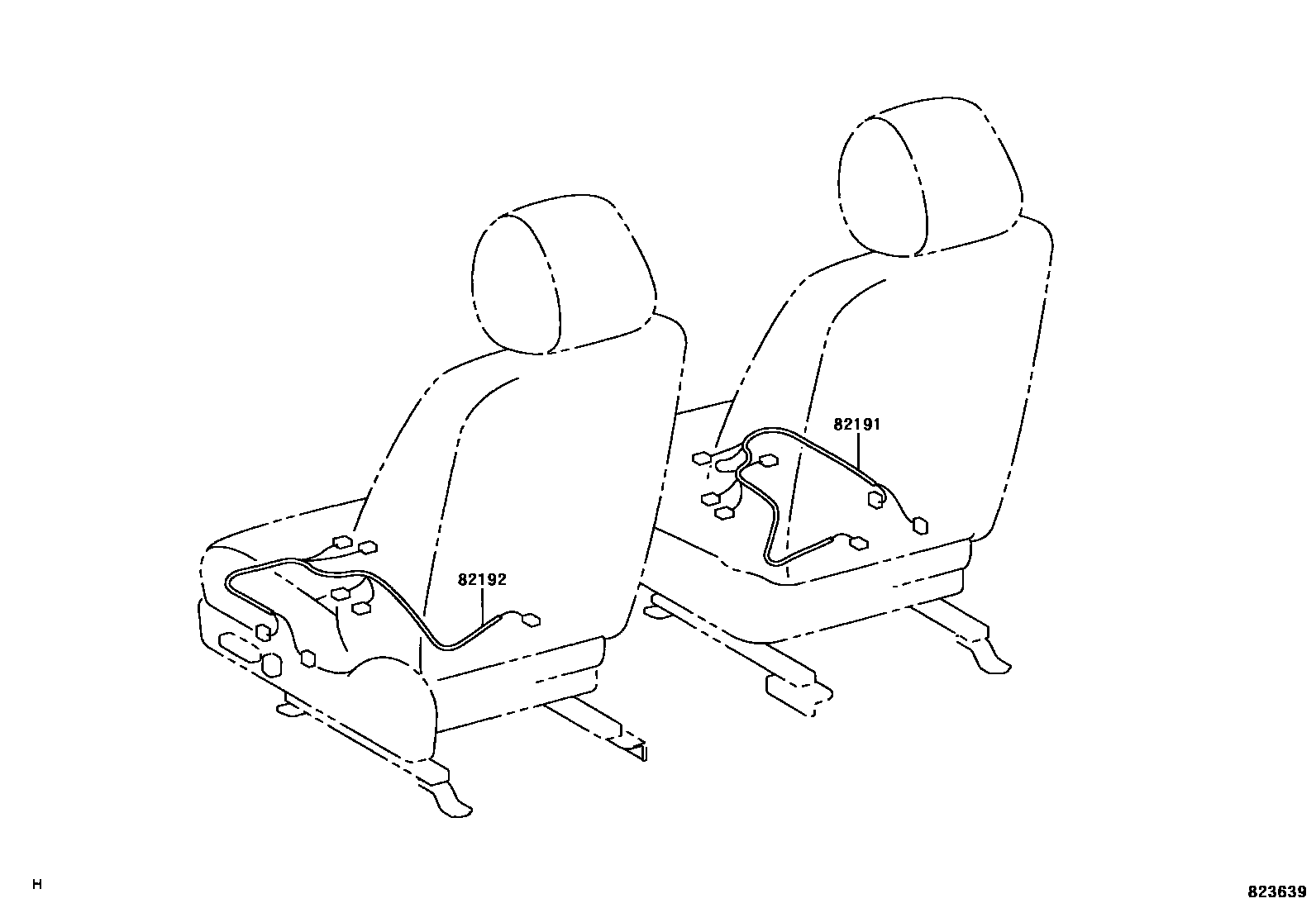

| 82191 | Front right seat wiring harness | 82191-02010 |
| 82192 | Front left seat wiring harness | 82192-02010 · 82192-02020 |
| 82210C | fuse | 90982-08246 · 90982-08280 · 90982-08281 · 90982-08283 · 90982-08284 |
| 82219A | sensor harness | 82219-52010 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-02090 · 82666-12250 · 82666-12280 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-02100 · 82666-12290 · 82666-12300 |
| 82666E | No. 6 connector holder | 82666-02110 · 82666-12310 |
| 82666F | No. 7 connector holder | 82666-02080 · 82666-12270 |
| 82666G | No. 8 connector holder | 82666-12320 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-02210 · 82817-1A761 · 82817-1A830 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-12300 |
| 82991 | Fuse repair line | 82991-12070 |
