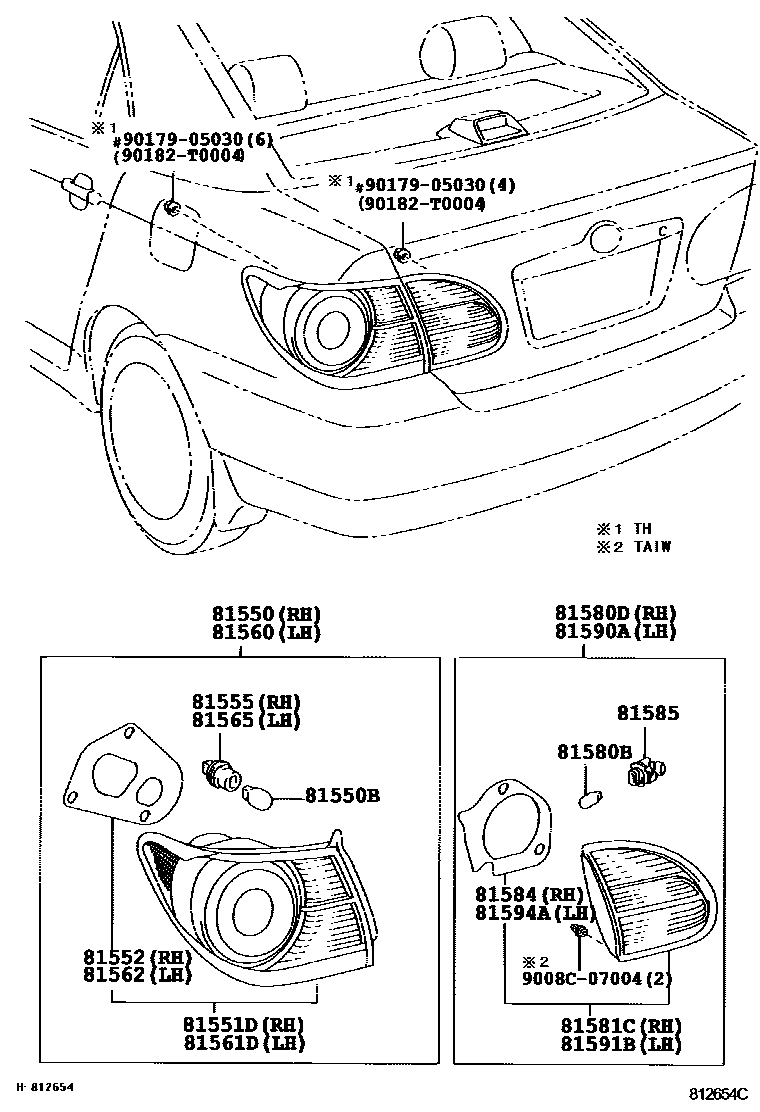

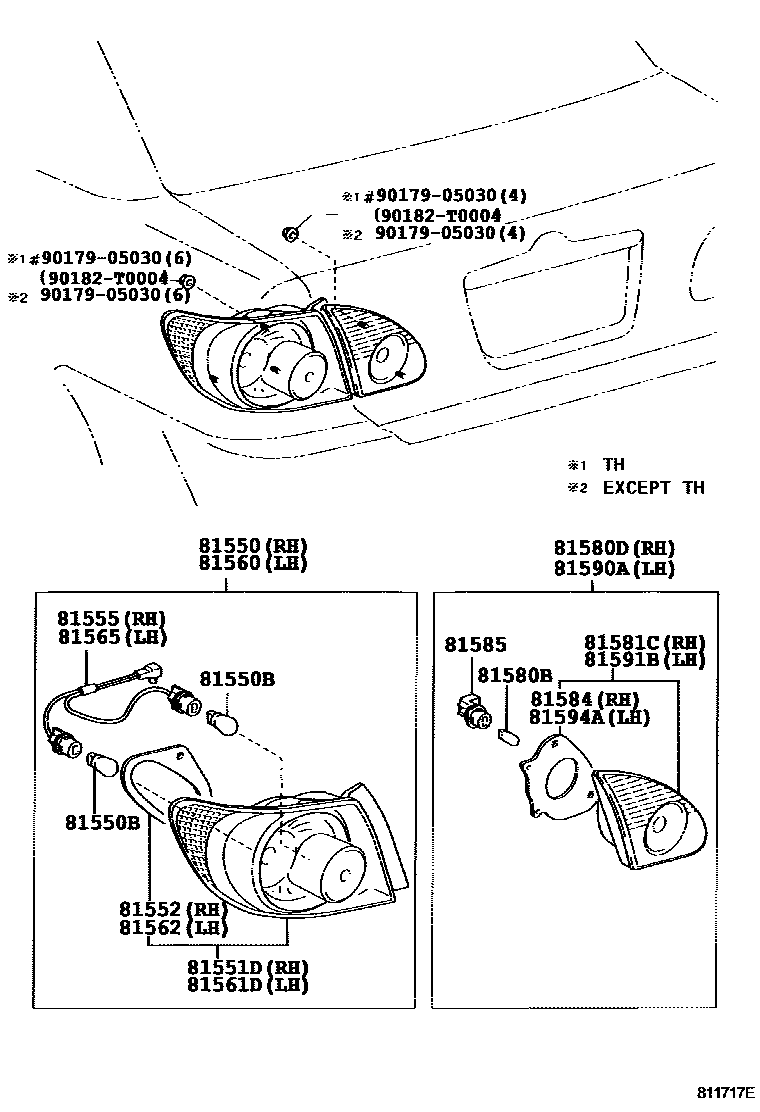

Toyota COROLLA 后组合灯 — Figure 8111
Toyota COROLLA EPC diagram 8111, 后组合灯, with 2 images and 17 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81550 | Right rear combination light assembly | 81550-02120 · 81550-02130 · 81550-02170 · 81550-02230 · 81550-02240 · 81550-02360 |
| 81550B | Bulb (for rear combination lights) | 90981-15009 · 99132-11210 · 99132-21210 |
| 81551D | Right rear combination lamp shade and lamp body | 81551-02120 · 81551-02170 · 81551-8C004 · 81551-8C009 · 81551-8C014 |
| 81552 | Right rear combination lamp shade gasket | 81552-02120 · 81552-02170 · 81552-8C000 · 81552-8C003 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02120 · 81555-02170 · 81555-8C001 · 81555-8C006 |
| 81560 | Left rear combination light assembly | 81560-02120 · 81560-02130 · 81560-02170 · 81560-02230 · 81560-02240 · 81560-02360 |
| 81561D | Left rear combination lamp lampshade and lamp body | 81561-02120 · 81561-02170 · 81561-8C004 · 81561-8C009 · 81561-8C014 |
| 81562 | Left rear combination lamp shade gasket | 81552-02120 · 81552-02170 · 81552-8C000 · 81552-8C003 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02120 · 81555-02170 · 81555-8C001 · 81555-8C006 |
| 81580B | Bulb (for rear light) | 90981-11059 · 90981-13043 |
| 81580D | Right rear light assembly | 81580-02010 · 81580-02030 · 81580-02050 · 81580-02070 · 81580-02080 · 81580-02090 · 81580-02110 |
| 81581C | Right rear light lampshade and lamp body | 81581-02010 · 81581-02020 · 81581-02070 · 81581-02080 · 81581-8C001 · 81581-8C003 · 81581-8C005 |
| 81584 | Right rear light seal | 81584-02010 · 81584-02070 · 81584-02090 · 81584-8C001 |
| 81585 | Rear lamp holder and wiring harness | 90069-81017 · 90069-81018 · 90075-8C001 · 90075-99005 |
| 81590A | Left rear light assembly | 81590-02010 · 81590-02030 · 81590-02040 · 81590-02070 · 81590-02090 · 81590-02100 · 81590-02110 · 81590-02130 |
| 81591B | Left rear light shade and body | 81591-02010 · 81591-02090 · 81591-8C002 · 81591-8C003 · 81591-8C005 · 81591-8C006 · 81591-8C008 |
| 81594A | Left rear light gasket | 81584-02010 · 81584-02070 · 81584-02090 · 81584-8C001 |
