Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 30 PNC and OE references.

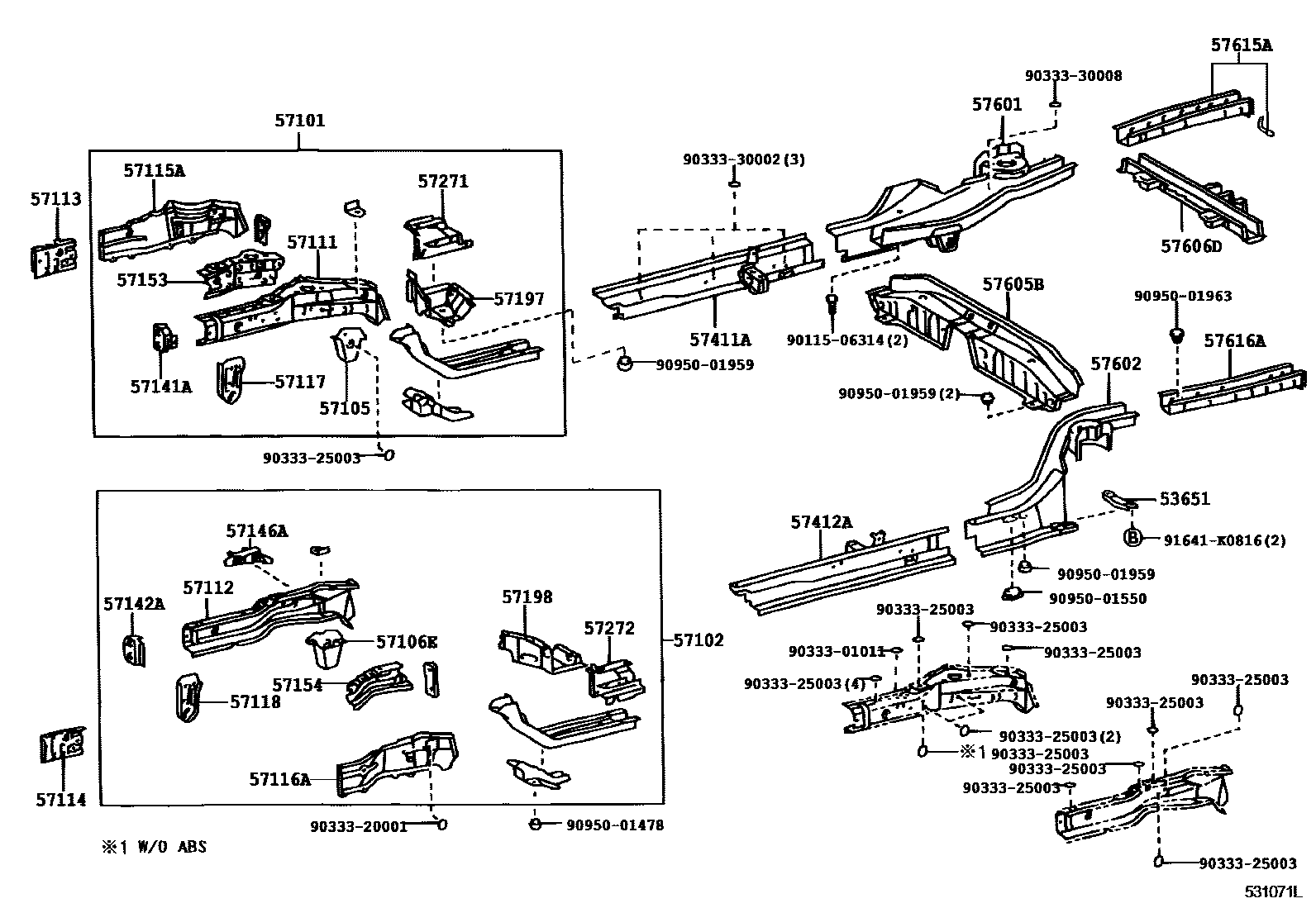

Toyota COROLLA Floor stringers EPC diagram — 531071L
Floor stringers — 531071L (200103 – 999999)

PNC and OE references

PNCPart nameOE numbers
53651Rear floor longitudinal beam bracket53651-32010
57101Right front longitudinal beam sub-assembly57101-02260 · 57101-02270 · 57101-12890 · 57101-12A00 · 57101-1A020
57102Left front longitudinal beam sub-assembly57102-12810 · 57102-12830 · 57102-12A00 · 57102-12A10
57105Right front suspension cross member front mounting bracket sub-assembly57105-12140
57106ELeft front suspension cross member front mounting bracket sub-assembly57106-12130
57111Right front longitudinal beam57111-02080 · 57111-12210
57112Left front longitudinal beam57112-12170
57113Right front longitudinal beam extension57113-12190
57114Left front longitudinal beam extension57114-12160
57115ARight front longitudinal beam outer panel57115-12080
57116ALeft front longitudinal beam outer panel57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-12130
57141AFront bumper arm right bracket57141-12050 · 57141-12060 · 57141-12090
57142AFront bumper arm left bracket57142-12060 · 57142-12070 · 57142-12100
57146ALeft front longitudinal beam rear reinforcement57146-12020
57153No. 2 right front longitudinal beam reinforcement57016-12080
57154No. 2 left front longitudinal beam reinforcement57017-12060
57197Right front torsion box section piece57197-12030
57198Left front anti-torsion box section piece57198-12030
57271Steering housing support beam right extension57271-12090
57272Steering casing support beam left extension57272-12090
57411AFloor right inner longitudinal beam57401-02200 · 57401-12570
57412AFloor left inner longitudinal beam57402-02200 · 57402-12570
57601Rear floor right longitudinal beam sub-assembly57601-02150 · 57601-02160 · 57601-02908 · 57601-02909 · 57601-13916 · 57601-1A440 · 57601-1A480 · 57601-1A907
57602Rear floor left longitudinal beam sub-assembly57602-02150 · 57602-02160 · 57602-02906 · 57602-02907 · 57602-12964 · 57602-1A340 · 57602-1A380 · 57602-1A905
57605BRear floor No. 1 cross member sub-assembly57605-12180
57606DRear shock absorber mounting beam sub-assembly57606-02070 · 57606-12130 · 57606-12190
57615ARear floor right rear longitudinal member57615-02905 · 57615-02906 · 57615-12905 · 57801-12130
57616ARear floor left rear longitudinal member57616-02904 · 57616-02905 · 57616-12909
