Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 3 images and 11 PNC and OE references.

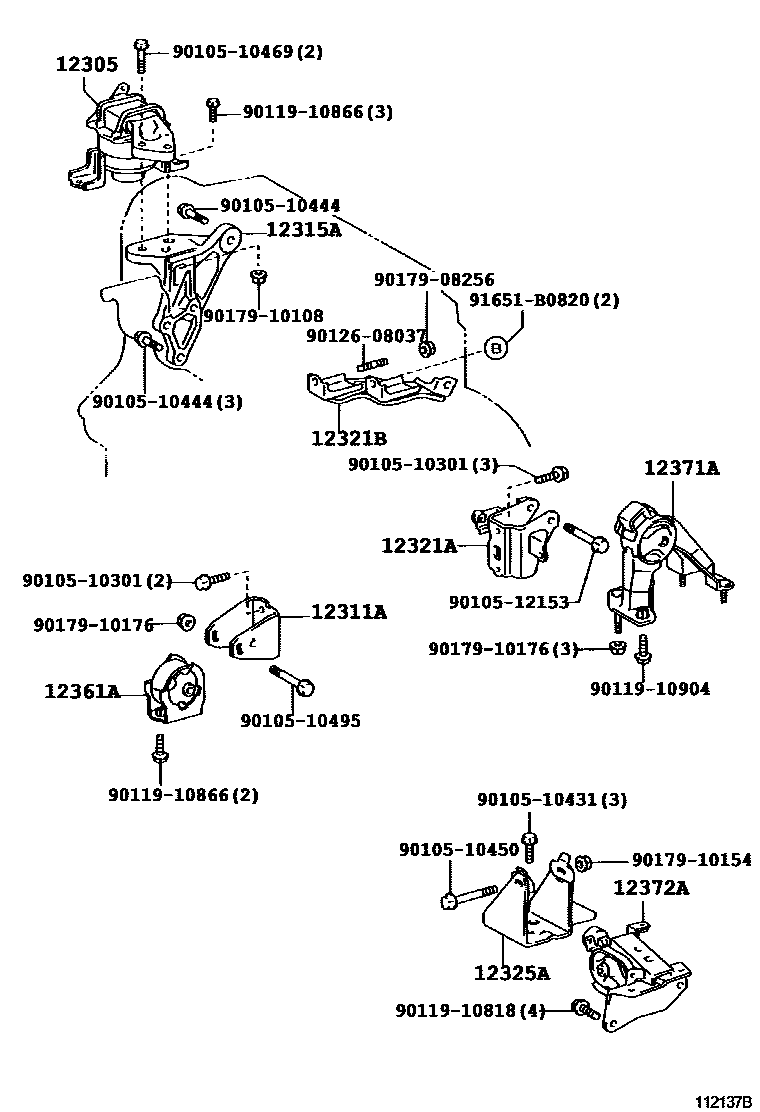

Toyota COROLLA Engine Mounting EPC diagram — 112137B
Engine Mounting — 112137B (200107 – 999999)

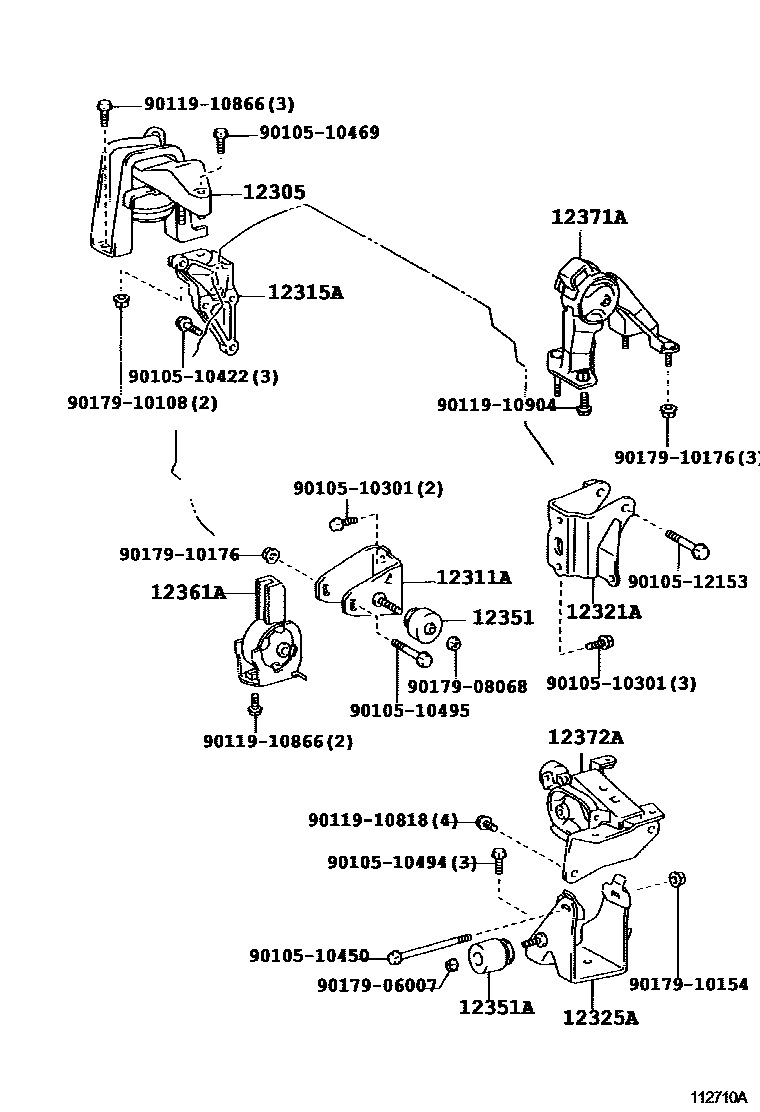

Toyota COROLLA Engine Mounting EPC diagram — 112710A
Engine Mounting — 112710A (200301 – 999999)

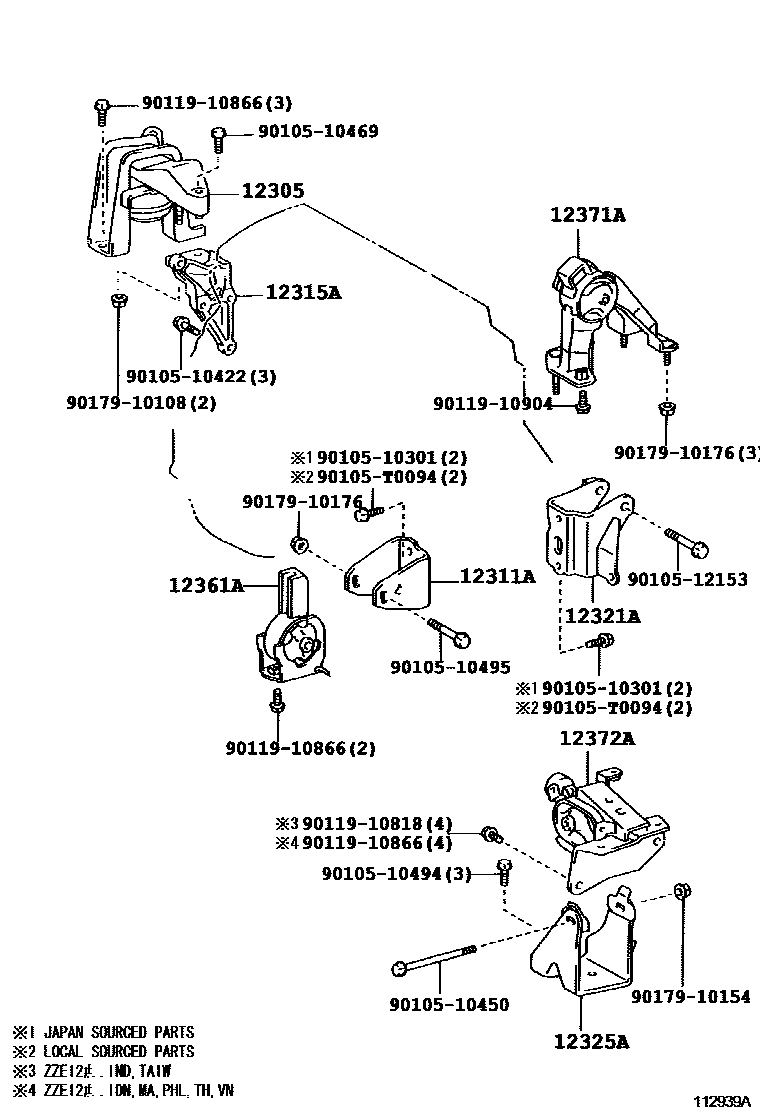

Toyota COROLLA Engine Mounting EPC diagram — 112939A
Engine Mounting — 112939A (200103 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0D060 · 12305-0D061 · 12305-0D090 · 12305-21130 · 12305-22110 · 12305-22170 · 12305-22240 · 12305-22420 · 12305-22430
12311AEngine front mounting bracket (for transverse engine)12311-0D040 · 12311-21010 · 12311-22170
12315AEngine right side mounting bracket (for transversely mounted engine)12315-21030 · 12315-22050
12321ARear engine mounting bracket (for transverse engine)12321-0D070 · 12321-0D080 · 12321-0D081 · 12321-21060 · 12321-22110
12321BDrive shaft heat insulation pad sub-assembly43409-52010
12325AEngine left side mounting bracket (for transversely mounted engine)12325-21080 · 12325-22090 · 12325-22100 · 12325-22110 · 12325-22200
12351engine mount shock absorber12351-22080
12351AEngine mount shock absorber (for vibration isolation pad)12351-74110
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-0D030 · 12361-0D040 · 12361-0D050 · 12361-0D060
12371AEngine rear mount vibration isolation pad12371-0D040 · 12371-0D050 · 12371-0D060 · 12371-0D070 · 12371-0D080 · 12371-21100
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0D050 · 12372-0D051 · 12372-0D070 · 12372-0D071
