Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 5 PNC and OE references.

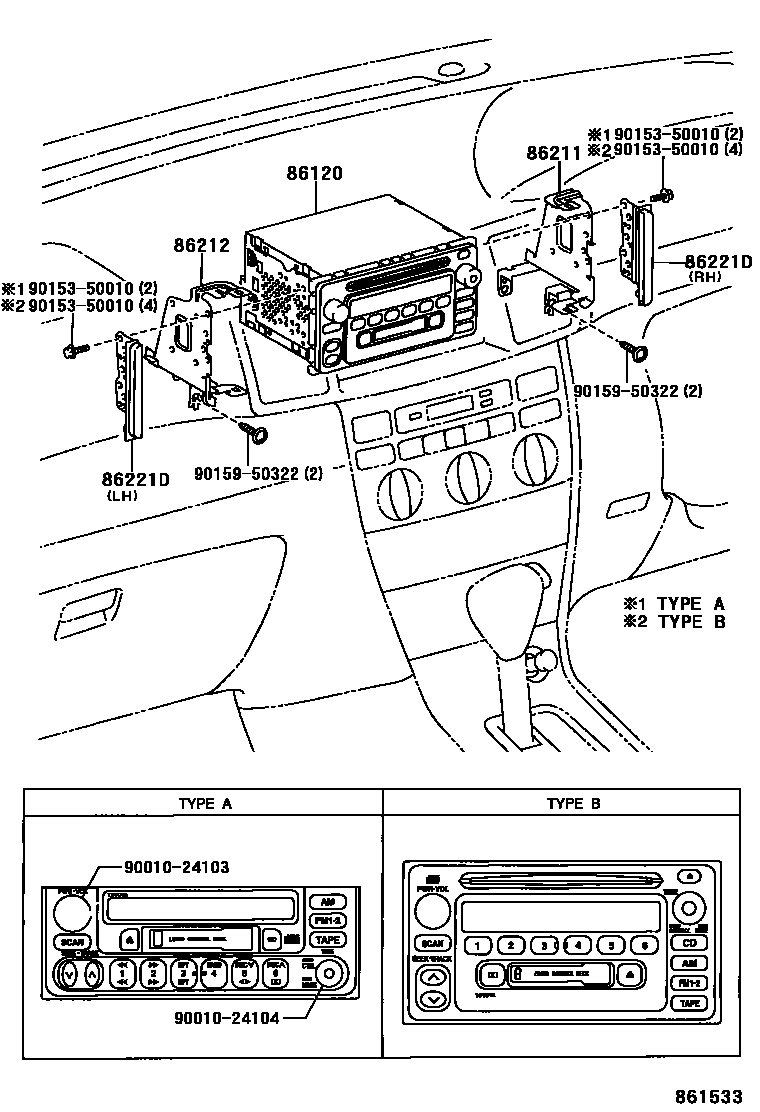

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861533
收音机、放大器和冷凝器 — 861533 (200110 – 200702)

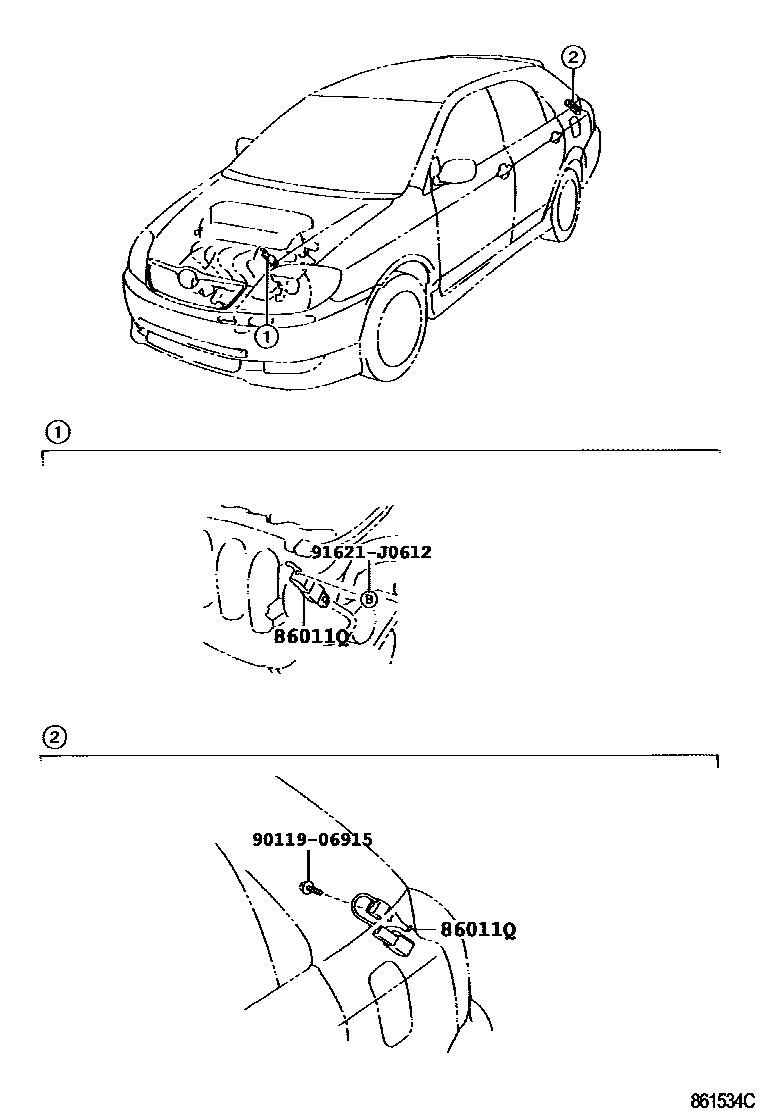

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861534C
收音机、放大器和冷凝器 — 861534C (200110 – 200702)

PNC and OE references

PNCPart nameOE numbers
86011Qradio settings phase modulator90980-04154 · 90980-04163
86120Radio assembly86120-33460 · 86120-33470
86211No. 1 radio bracket86211-12370
86212No. 2 radio bracket86212-12350
86221Dradio panel86221-52050 · 86221-52060
