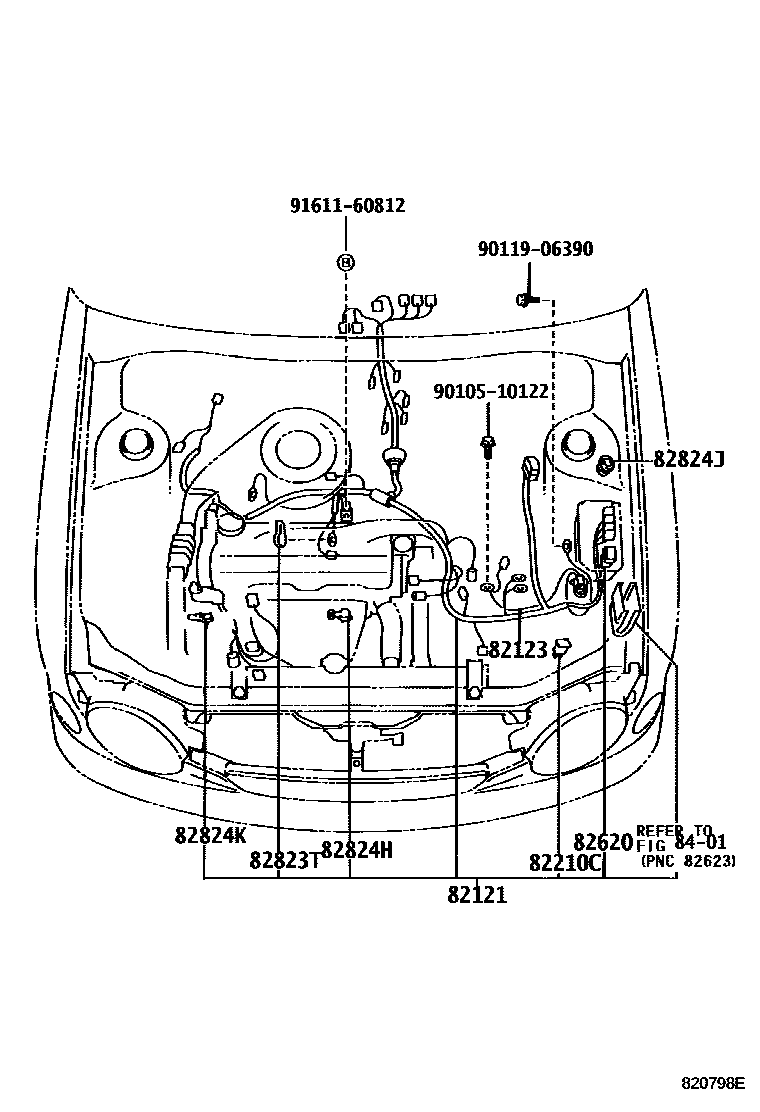

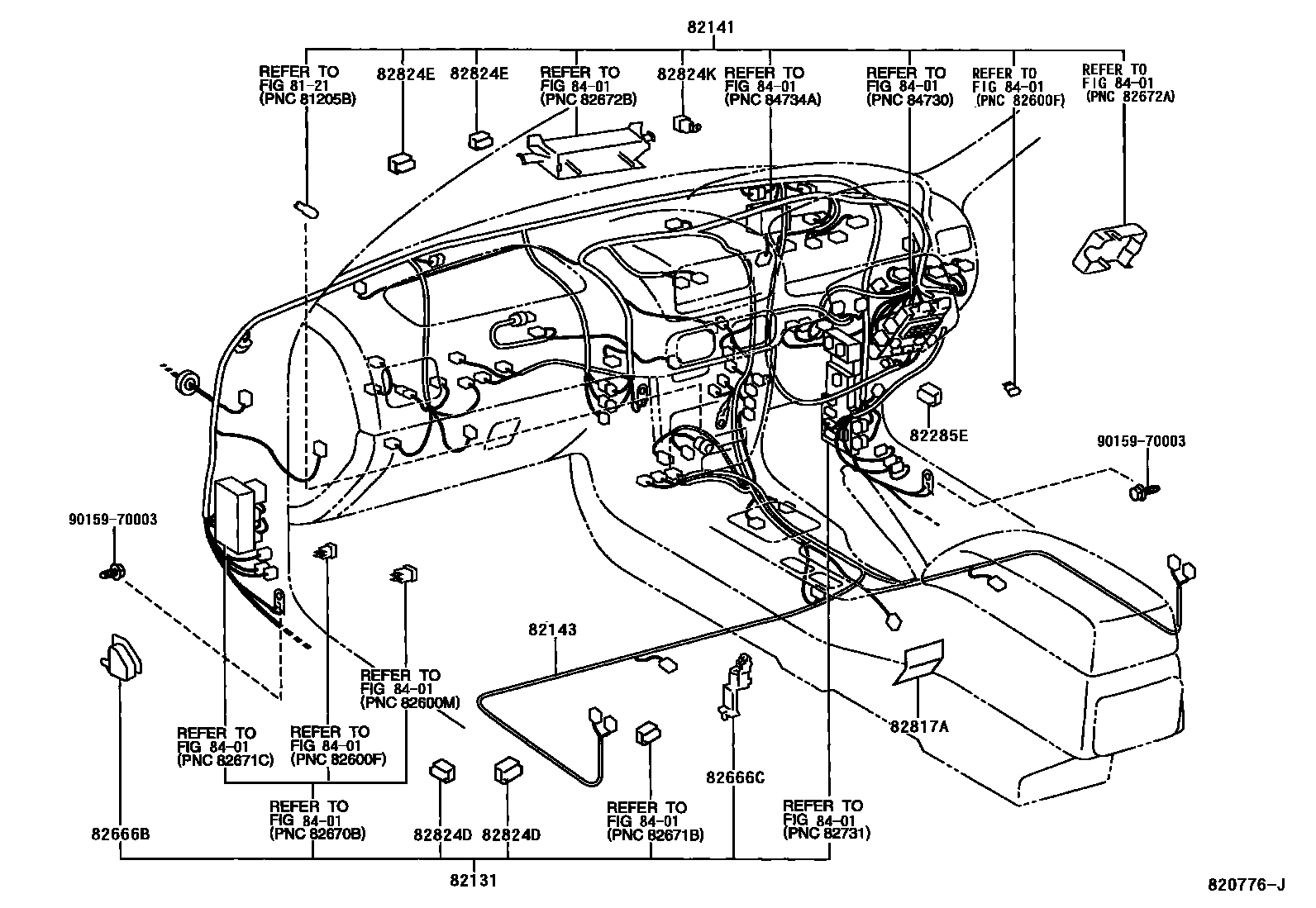

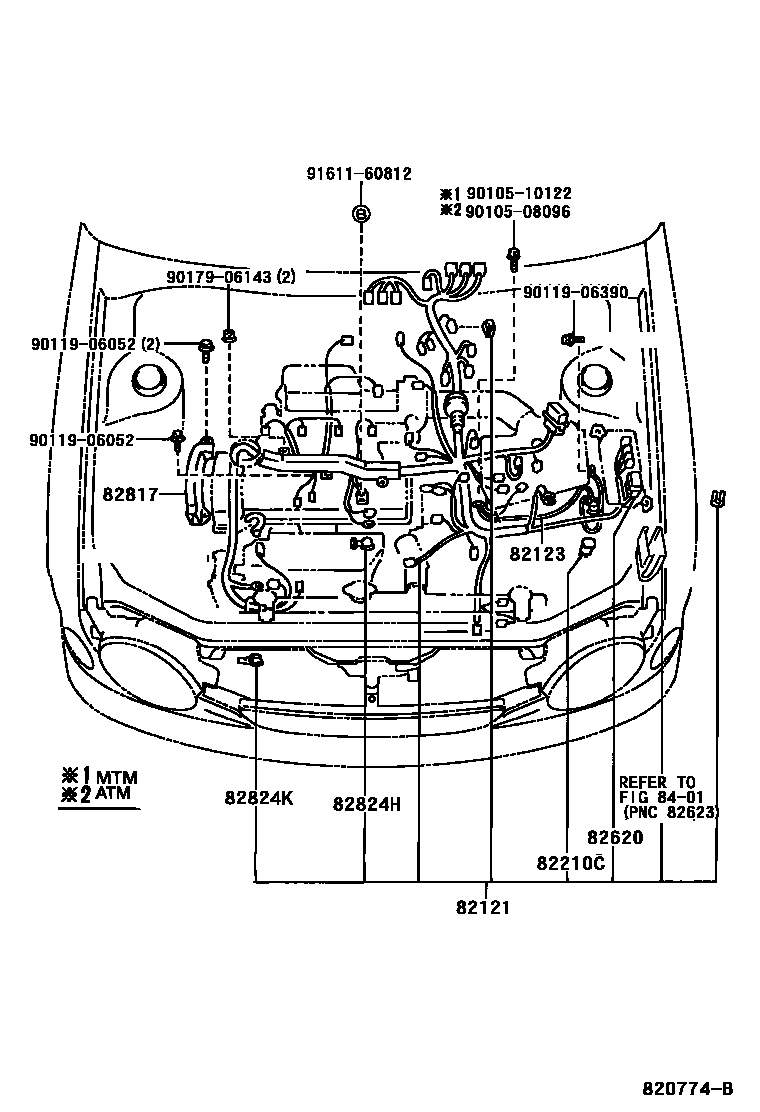

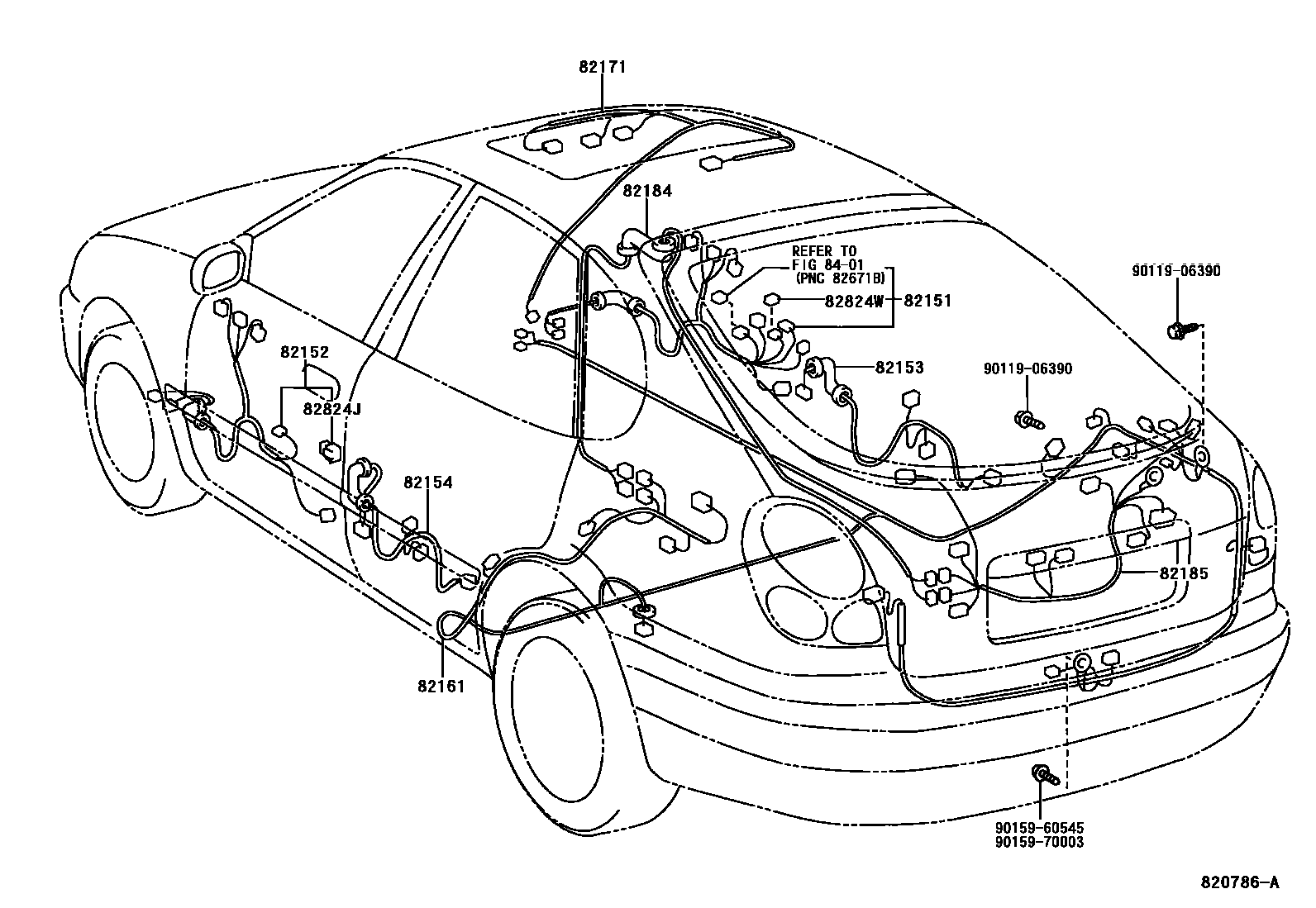

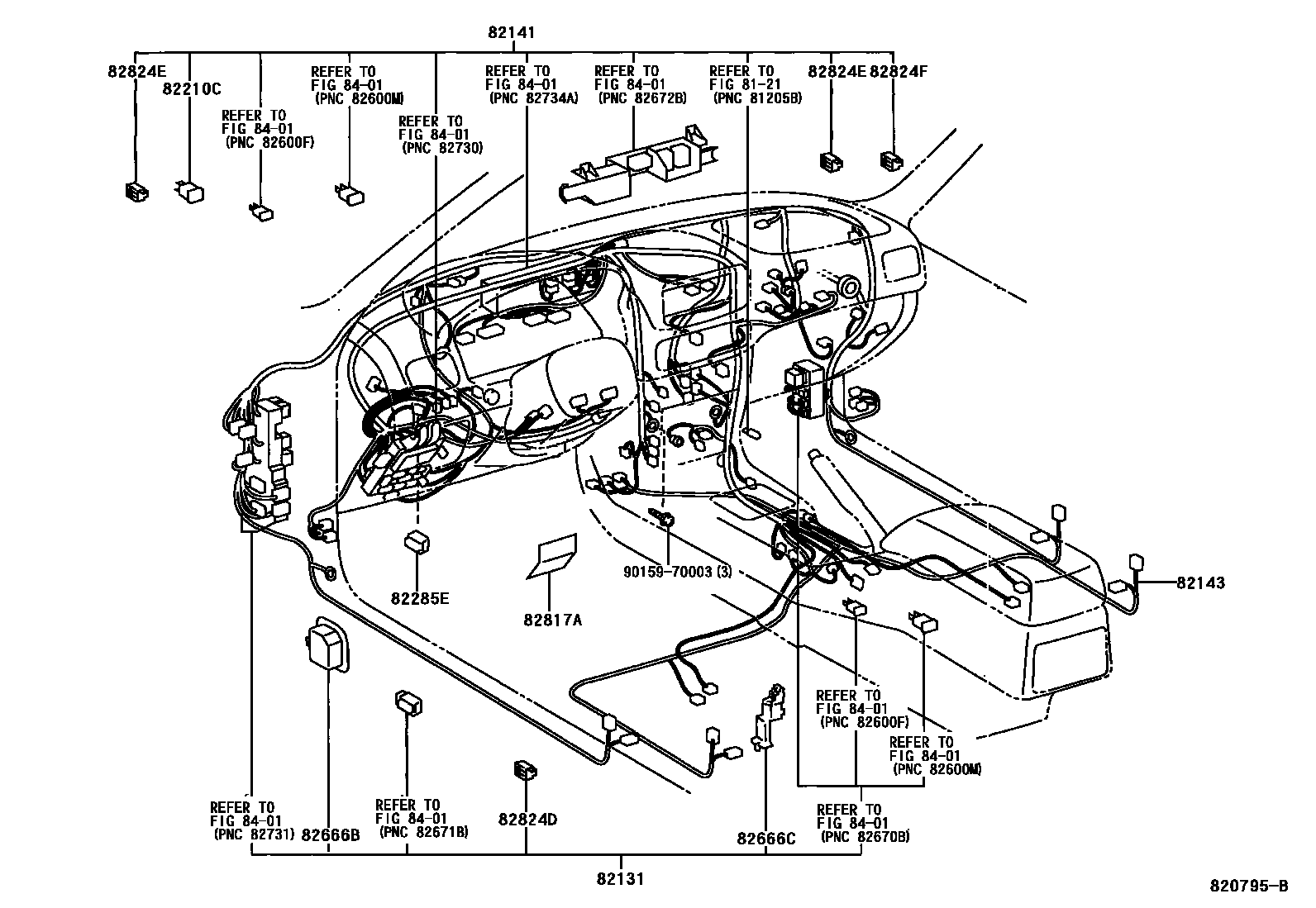

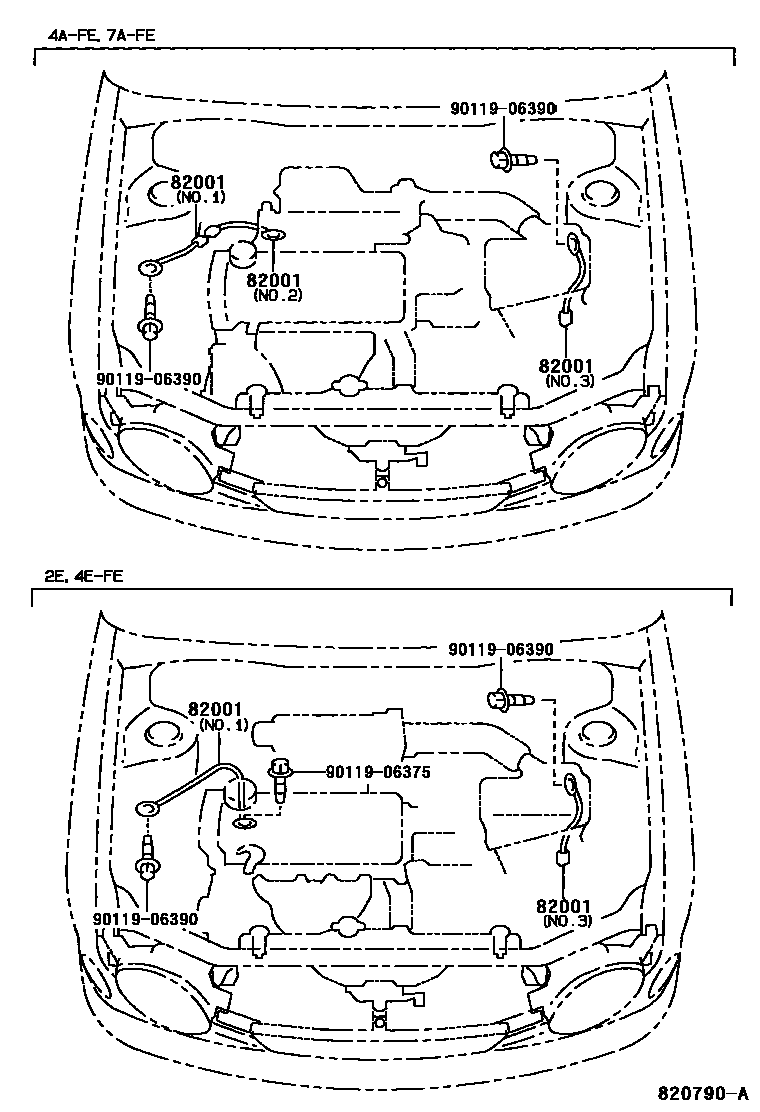

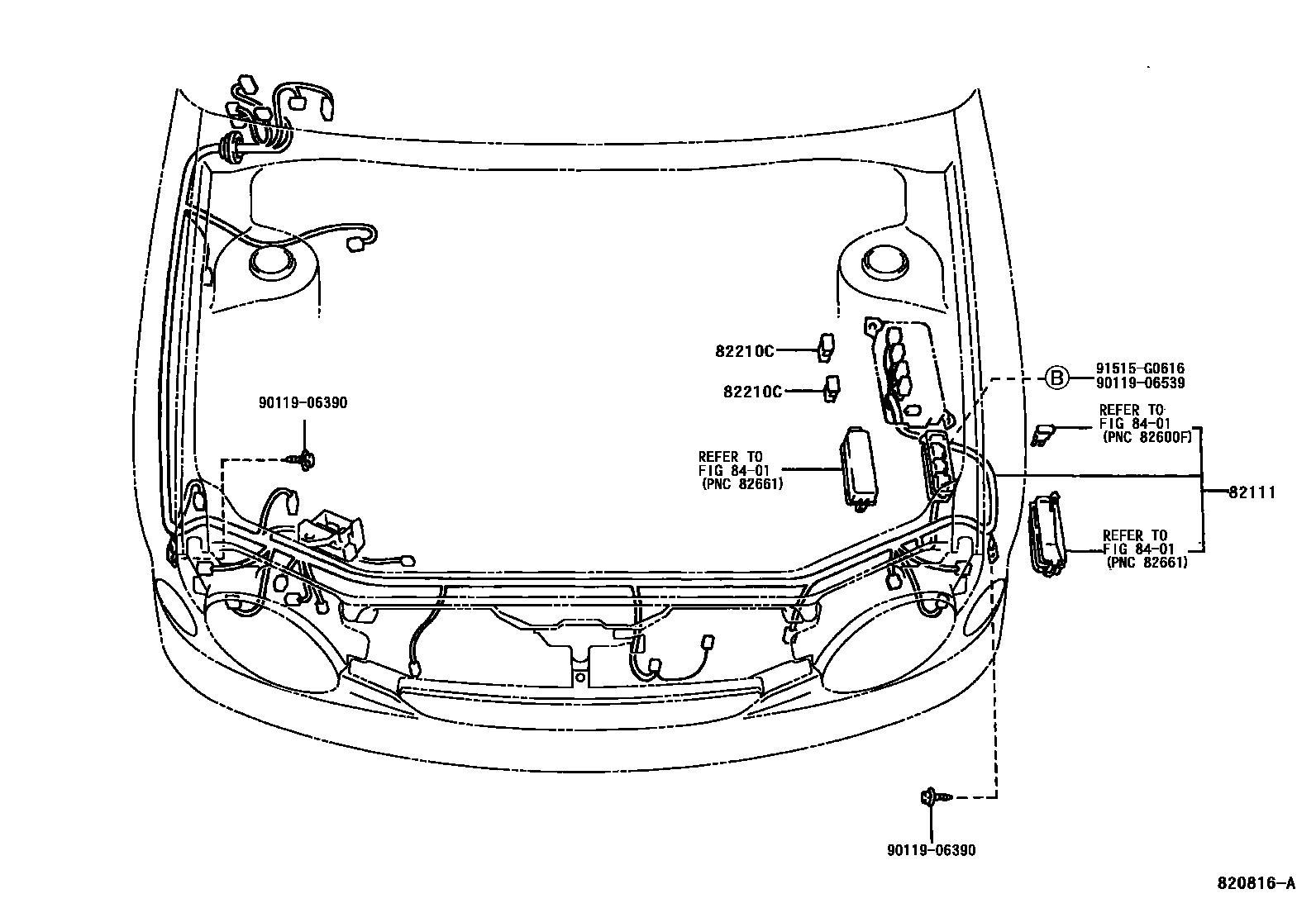

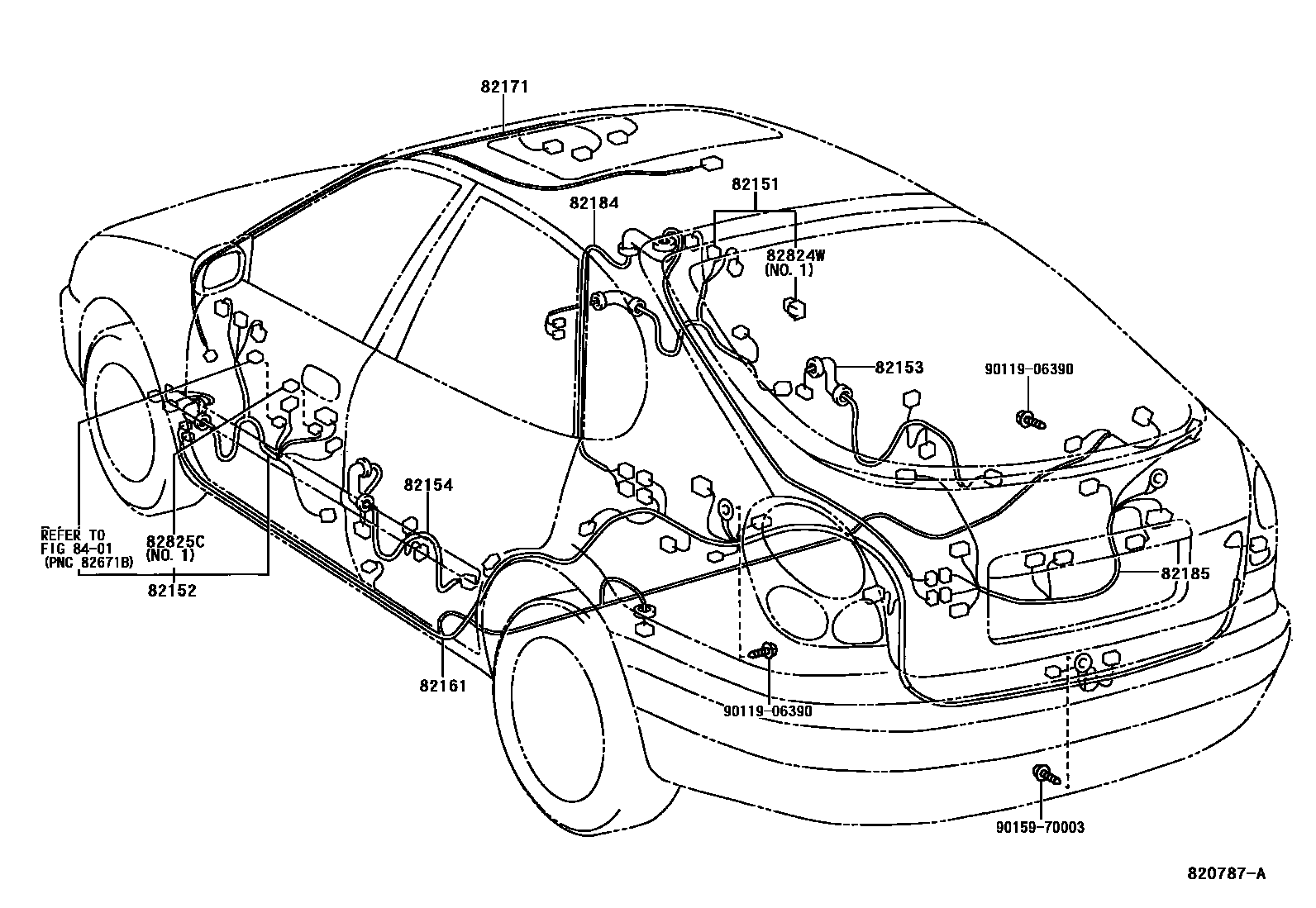

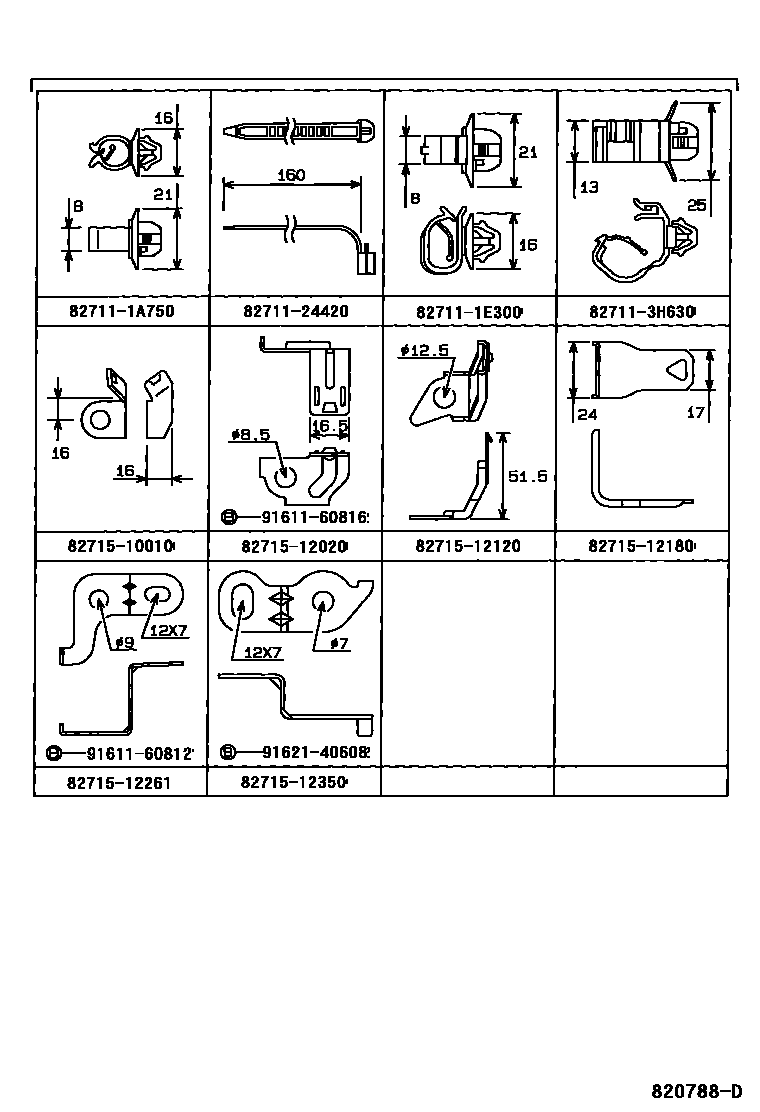

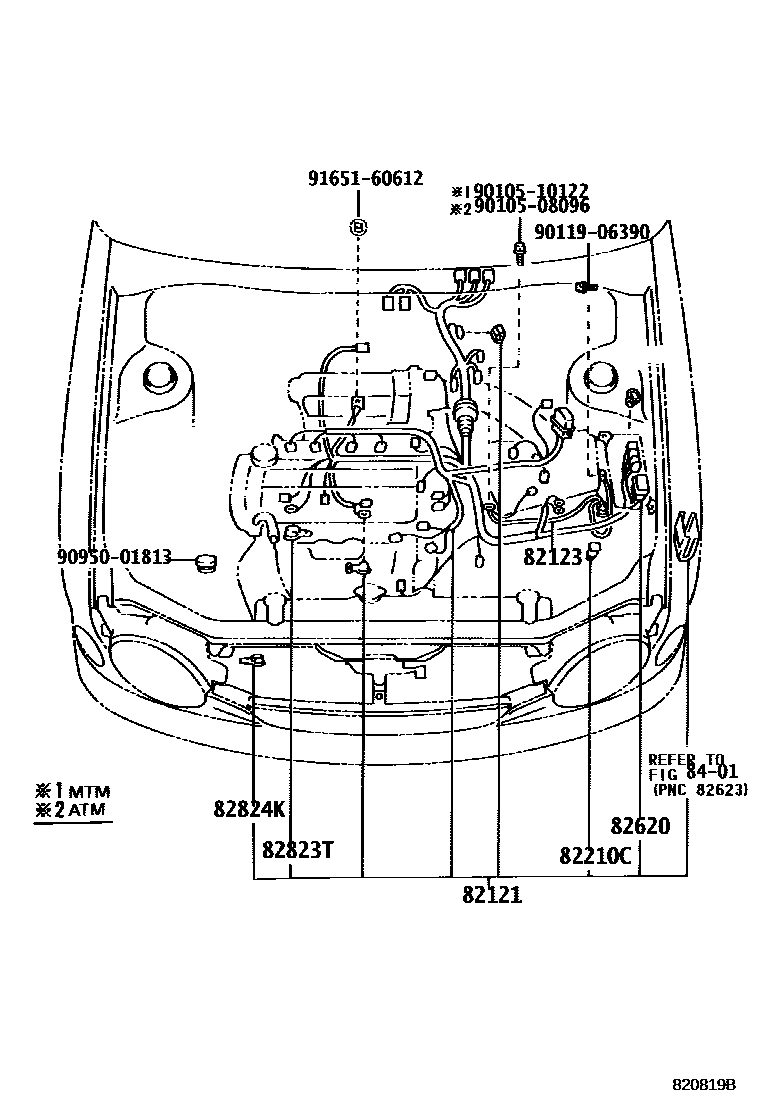

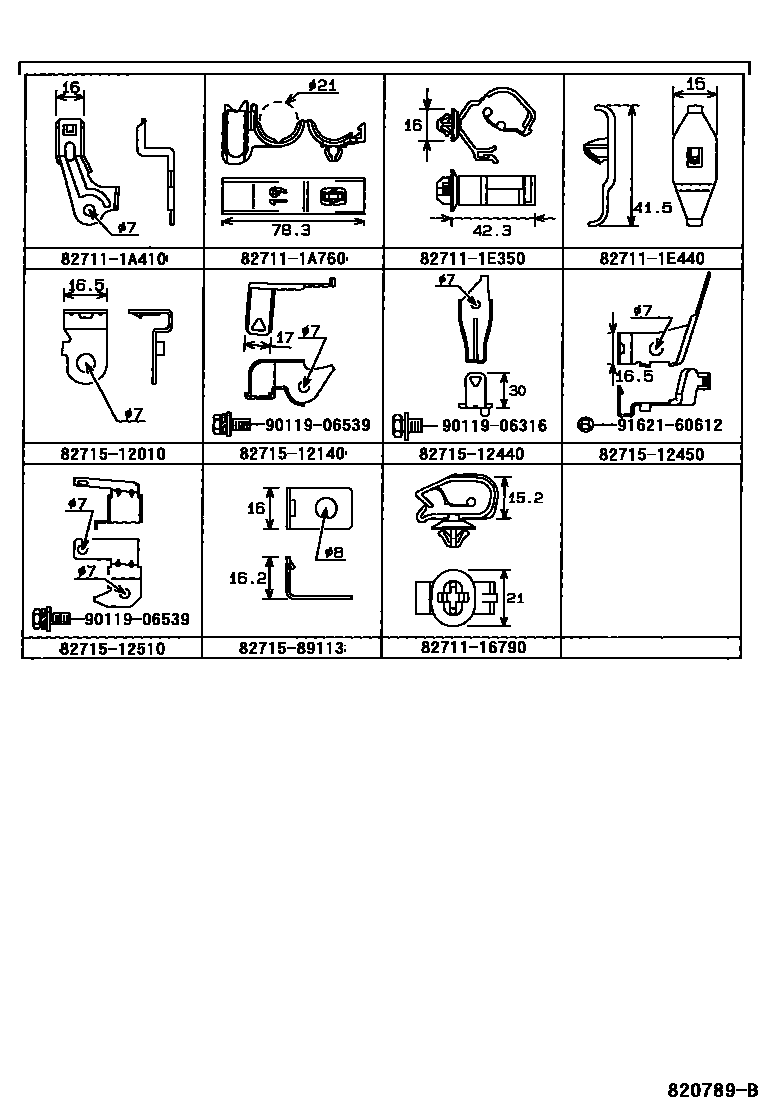

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 13 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07341 · 90980-07351 · 90980-07384 |
| 82111 | Engine room main wiring harness | 82111-1H870 · 82111-1H880 · 82111-1K040 · 82111-1K050 · 82111-1K350 · 82111-1K360 · 82115-12271 · 82115-12281 · 82115-12300 · 82115-12310 · 82115-12330 · 82115-12340 |
| 82121 | Engine wiring harness | 82121-1N550 · 82121-1N560 · 82121-1N570 · 82121-1N571 · 82121-1N580 · 82121-1N581 · 82121-1N710 · 82121-1N711 · 82121-1N720 · 82121-1N721 · 82121-1N730 · 82121-1N740 · 82121-1N850 · 82121-1N851 · 82121-1N870 · 82121-1N871 · 82121-1T020 · 82121-1T260 |
| 82123 | Engine No. 3 wiring harness | 82123-12290 · 82123-12310 |
| 82131 | Front panel wiring harness | 82131-1L530 · 82131-1L531 · 82131-1L540 · 82131-1L570 · 82131-1L571 · 82131-1L580 · 82131-1L581 · 82135-12110 · 82135-12111 · 82135-12340 |
| 82141 | Dashboard wiring harness | 82141-1N440 · 82141-1N460 · 82141-1N470 · 82141-1N490 · 82141-1N500 · 82141-1N520 · 82145-12200 · 82145-12201 · 82145-12210 · 82145-12211 · 82145-12431 · 82145-12441 · 82145-12451 · 82145-12471 · 82145-12481 · 82145-12491 · 82145-12520 · 82145-12530 · 82145-12550 · 82145-12560 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12010 · 82143-12090 · 82143-12100 |
| 82151 | Right front door wiring harness | 82151-1A640 · 82151-1A650 · 82151-1A660 · 82151-1A700 · 82151-1A710 · 82151-1A890 · 82151-1E010 · 82151-1E170 |
| 82152 | Left front door wiring harness | 82151-1A890 · 82151-1E010 · 82152-1A370 · 82152-1A380 · 82152-1A410 · 82152-1A420 · 82152-1A430 · 82152-1A431 · 82152-1A730 |
| 82153 | Rear door wiring harness No. 1 | 82153-12310 · 82153-12320 · 82153-12330 |
| 82154 | Rear door wiring harness No. 2 | 82153-12310 · 82154-12310 · 82154-12320 |
| 82161 | floor wiring harness | 82161-1L870 · 82161-1L880 · 82161-1L890 · 82161-1N010 · 82161-1N020 · 82161-1N030 · 82161-1N170 · 82161-1N180 · 82161-1N181 |
| 82171 | Roof No. 1 wiring harness | 82171-12590 · 82171-12710 · 82171-12730 · 82171-12740 |
| 82184 | Rear door No. 1 wiring harness | 82184-12480 |
| 82185 | Rear door wiring harness No. 2 | 82185-12600 |
| 82210C | fuse | 90982-08228 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 |
| 82285E | lighting harness | 82285-12020 |
| 82620 | Fuse box assembly | 82620-02020 · 82620-13020 |
| 82666B | No. 3 connector holder | 82666-12220 · 82666-12230 |
| 82666C | No. 4 connector holder | 82666-12170 · 82666-12190 |
| 82817 | No. 1 wire harness protection device | 82817-1A070 |
| 82817A | No. 2 wire harness protection device | 82817-1A620 |
| 82823T | Generator terminal cover | 82823-22060 |
| 82824D | Harness connector | 82824-20050 |
| 82824E | Harness connector | 82824-12200 · 82824-12210 · 82824-12220 |
| 82824F | Harness connector | 82824-12200 |
| 82824H | Harness connector | 82824-30130 |
| 82824J | Harness connector | 82824-12210 · 82824-30130 |
| 82824K | Harness connector | 82824-12210 · 82824-30130 |
| 82824W | Harness connector | 82824-30130 |
| 82825C | Harness connector | 82824-30130 |
| 82991 | Fuse repair line | 82991-12070 |
