Toyota COROLLA 前排座椅和座椅滑轨 — Figure 7101

Toyota COROLLA EPC diagram 7101, 前排座椅和座椅滑轨, with 2 images and 25 PNC and OE references.

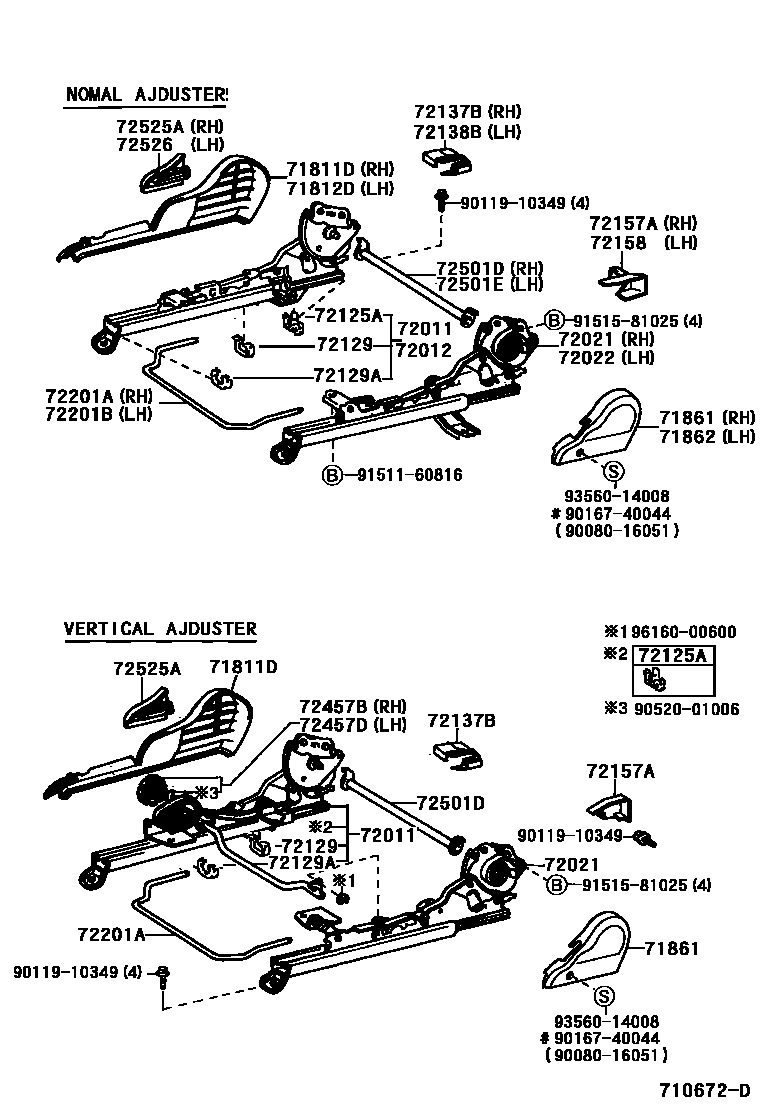

Toyota COROLLA 前排座椅和座椅滑轨 EPC diagram — 710672D
前排座椅和座椅滑轨 — 710672D (199704 – 999999)

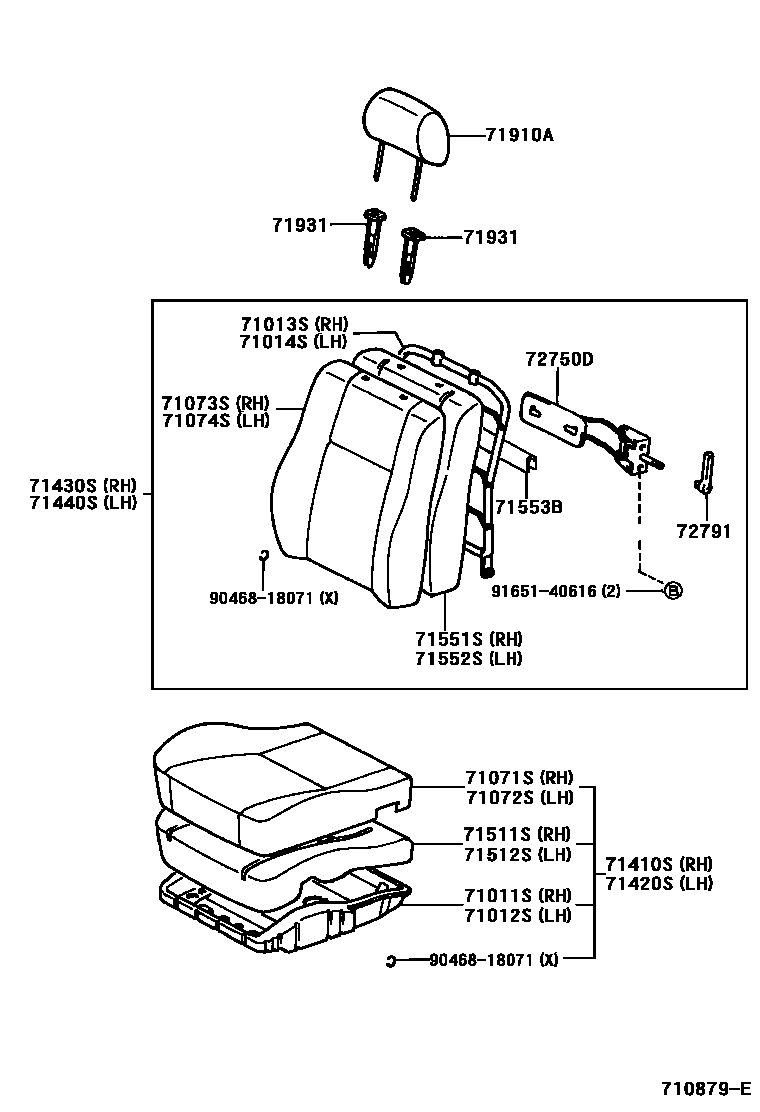

Toyota COROLLA 前排座椅和座椅滑轨 EPC diagram — 710879E
前排座椅和座椅滑轨 — 710879E (199704 – 999999)

PNC and OE references

PNCPart nameOE numbers
71011SFront right seat cushion frame sub-assembly71011-20430 · 71011-20440
71012SFront left seat cushion frame sub-assembly71011-20430 · 71011-20440
71013SFront right seat back frame sub-assembly71013-12630 · 71013-12631
71014SFront left seat back frame sub-assembly71013-12630 · 71013-12631
71410SFront right seat cushion assembly (for split seats)71410-1L590 · 71410-1L600 · 71410-1L630 · 71410-1L680
71420SFront left seat cushion assembly (for split seats)71420-1H490 · 71420-1H510 · 71420-1H530 · 71420-1H620
71430SFront right seat back assembly (for split seats)71040-12350 · 71040-12550 · 71430-1L300 · 71430-1L301 · 71430-1L321 · 71430-1L330 · 71430-1L331
71440SFront left seat back assembly (for split seats)71040-12350 · 71040-12550 · 71430-1L300 · 71430-1L301 · 71430-1L330 · 71430-1L331
71511SFront right seat cushion cushion (for split seats)71511-12890 · 71511-1A010 · 71511-1A030
71512SFront left seat cushion cushion (for split seats)71511-12890 · 71511-1A010 · 71511-1A020
71551SFront right seat back cushion (for split seats)71551-12610 · 71551-12630 · 71551-12710 · 71551-12730
71552SFront left seat back cushion (for split seats)71551-12610 · 71551-12630 · 71551-12710 · 71551-12730
71553BFront B seat back cushion71553-12360
72011Front right seat outer adjuster sub-assembly72011-12250 · 72011-12260
72012Front left seat outer adjuster sub-assembly72012-12210 · 72012-12280
72021Front right seat inner adjuster sub-assembly72021-12220 · 72021-12230
72022Front left seat inner adjuster sub-assembly72022-12270 · 72022-12280
72125ARear seat upper slide rail cover72125-10010
72129No. 1 seat slide rail lower rail protective cover72129-12010
72129ANo. 2 seat slide rail lower rail ring protective cover72129-20020
72201ARight seat slide rail handle sub-assembly72201-12030
72201BLeft seat slide rail handle sub-assembly72201-12030
72501DRight seat back recline adjuster connecting pipe sub-assembly72345-12040
72501ELeft seat back recline adjuster connecting pipe sub-assembly72345-12040
72750DRight lumbar support adjuster assembly72750-12090
