Toyota COROLLA Oil Filter — Figure 1502

Toyota COROLLA EPC diagram 1502, Oil Filter, with 3 images and 11 PNC and OE references.

Toyota COROLLA Oil Filter EPC diagram — 150460
Oil Filter — 150460 (199704 – 999999)
Toyota COROLLA Oil Filter EPC diagram — NA0088
Oil Filter — NA0088 (199704 – 999999)

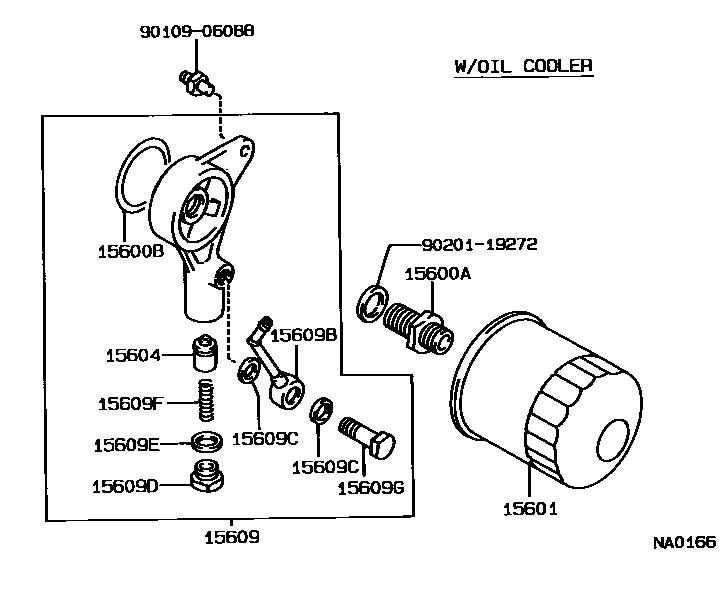

Toyota COROLLA Oil Filter EPC diagram — NA0166
Oil Filter — NA0166 (199704 – 999999)

PNC and OE references

PNCPart nameOE numbers
15600AConnector (for oil filter)90404-19001 · 90404-19007 · 90405-19003
15600BNo. 1 O-ring (for oil filter)15188-11010
15601Oil filter sub-assembly90080-91058 · 90915-10001 · 90915-10003
15604Oil safety valve sub-assembly15131-38030
15609Oil filter bracket sub-assembly15670-16030
15609BConnector (for oil filter bracket)90029-40004
15609CGasket (for oil filter holder connector)90430-14235
15609DStraight threaded plug with head (for oil filter bracket)15133-20010
15609EHeaded straight thread plug liner15134-20010
15609FSpring (for oil filter bracket)15132-21010
15609GConnector bolt (for oil filter bracket)90401-14003
