Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 15 PNC and OE references.

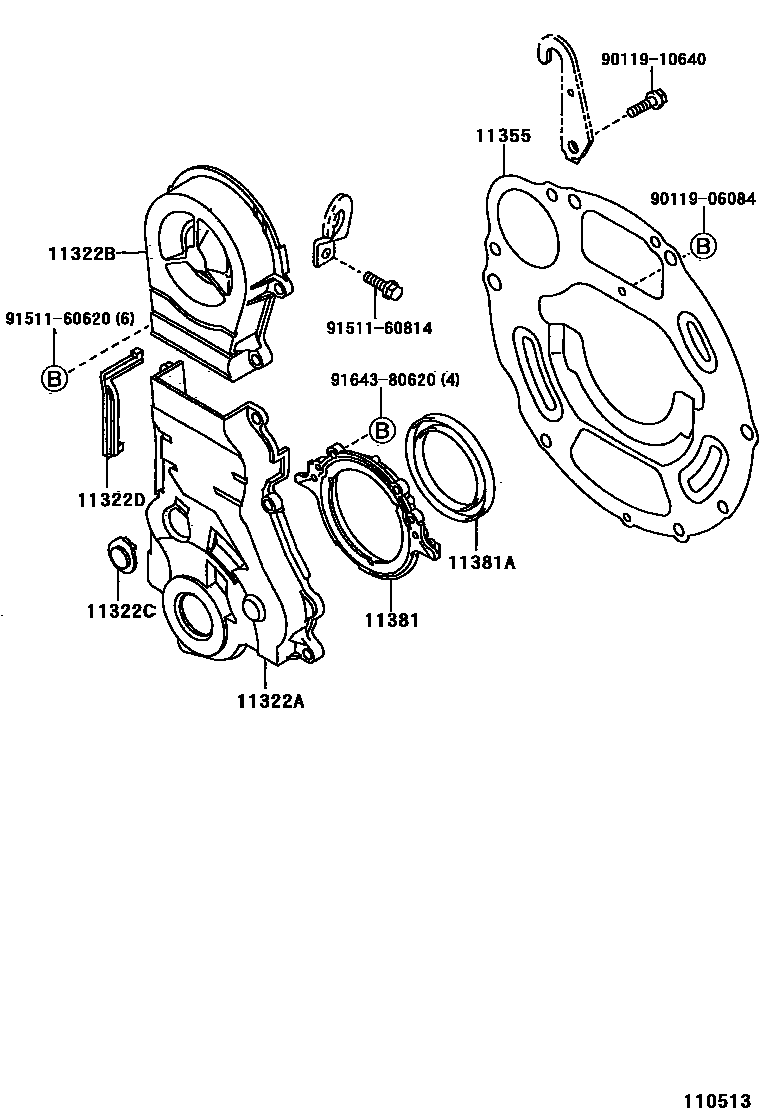

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 110513
Timing Gear Cover & Rear End Plate — 110513 (199704 – 999999)

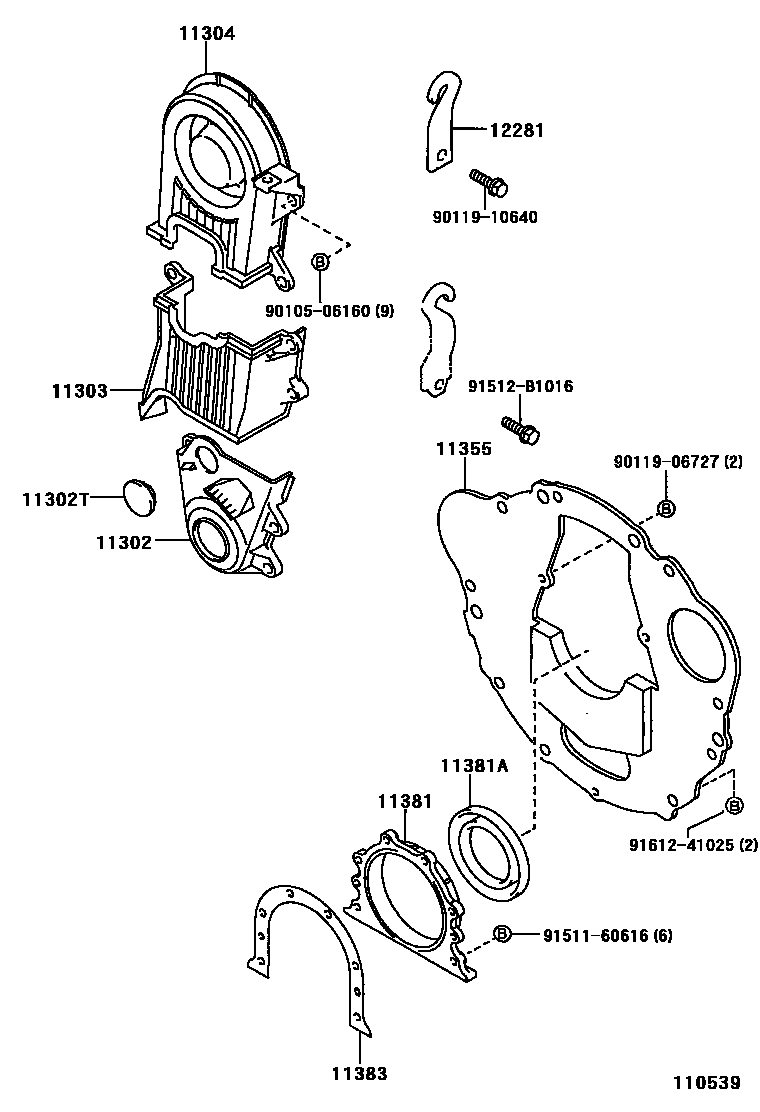

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 110539
Timing Gear Cover & Rear End Plate — 110539 (199704 – 199910)

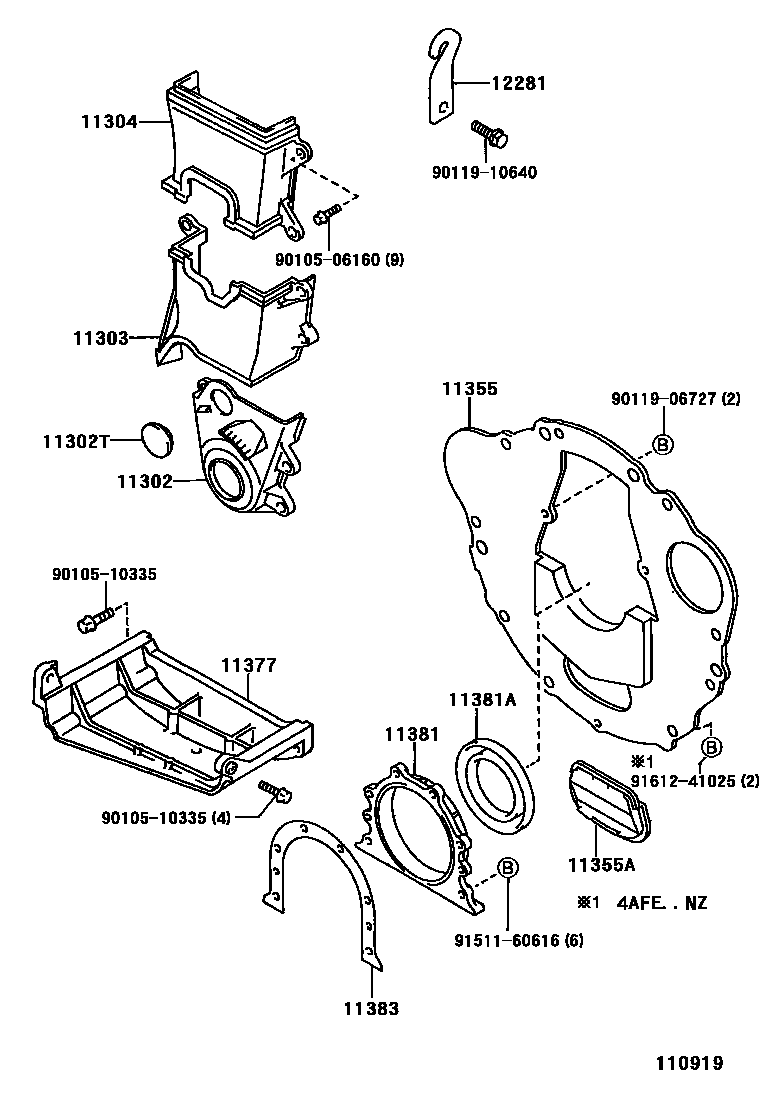

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 110919
Timing Gear Cover & Rear End Plate — 110919 (199704 – 999999)

PNC and OE references

PNCPart nameOE numbers
11302TIMING CHAIN OR BELT COVER SUB-ASSY11302-15041 · 11302-15050
11302Thole plug90950-01391 · 90950-01783
11303Crankshaft gear or crankshaft pulley cover sub-assembly11303-15040 · 11303-15050 · 11303-16050
11304No. 2 timing chain or timing belt cover11304-15020 · 11304-15030 · 11304-16060
11322ANo. 1 timing belt cover11302-11072
11322BNo. 2 timing belt cover11303-10023
11322CNo. 3 timing belt cover11323-10011
11322DNo. 1 timing belt cover gasket11328-11041
11355rear end plate11355-10012 · 11355-15070 · 11355-15080
11355AHole plug (for rear end plate)90950-01264
11377Rear end plate reinforcement11377-02011 · 11377-15012
11381RETAINER, ENGINE REAR OIL SEAL11381-10021 · 11381-15010
11381ASEAL, ENGINE REAR OIL90311-70007 · 90311-75009
11383Engine rear oil seal seat gasket11383-16010
12281Engine No. 1 hanger12281-15050
