Toyota COROLLA 仪表 — Figure 8301

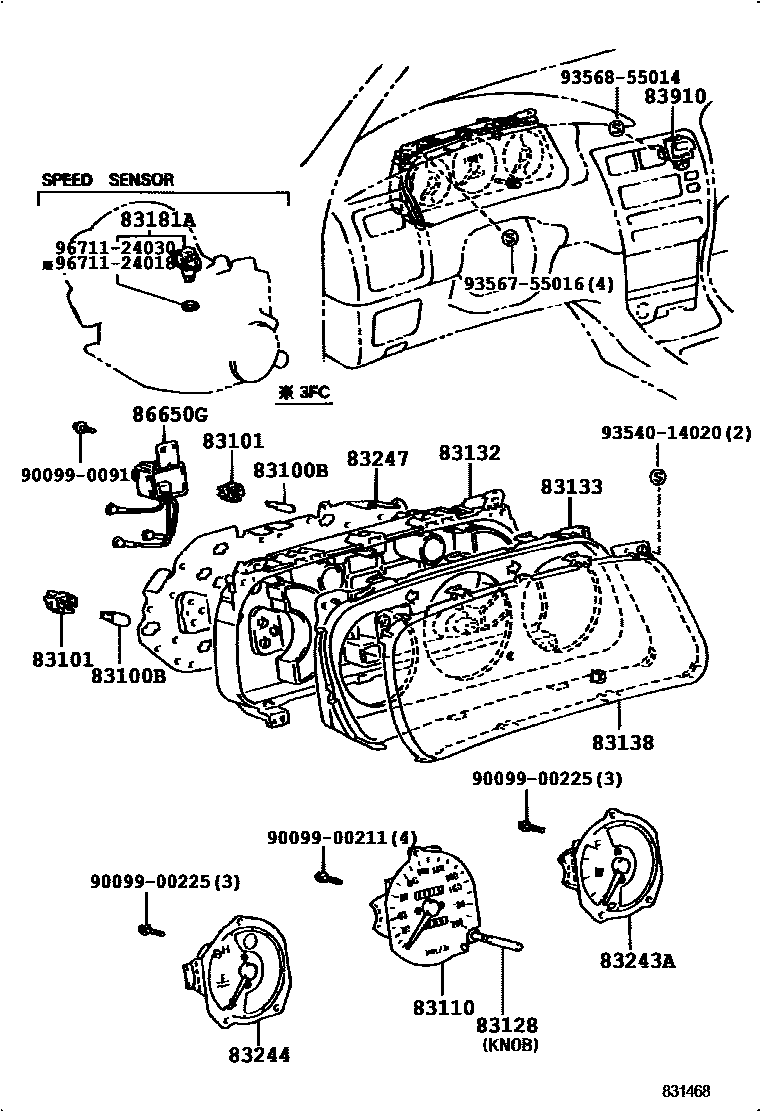

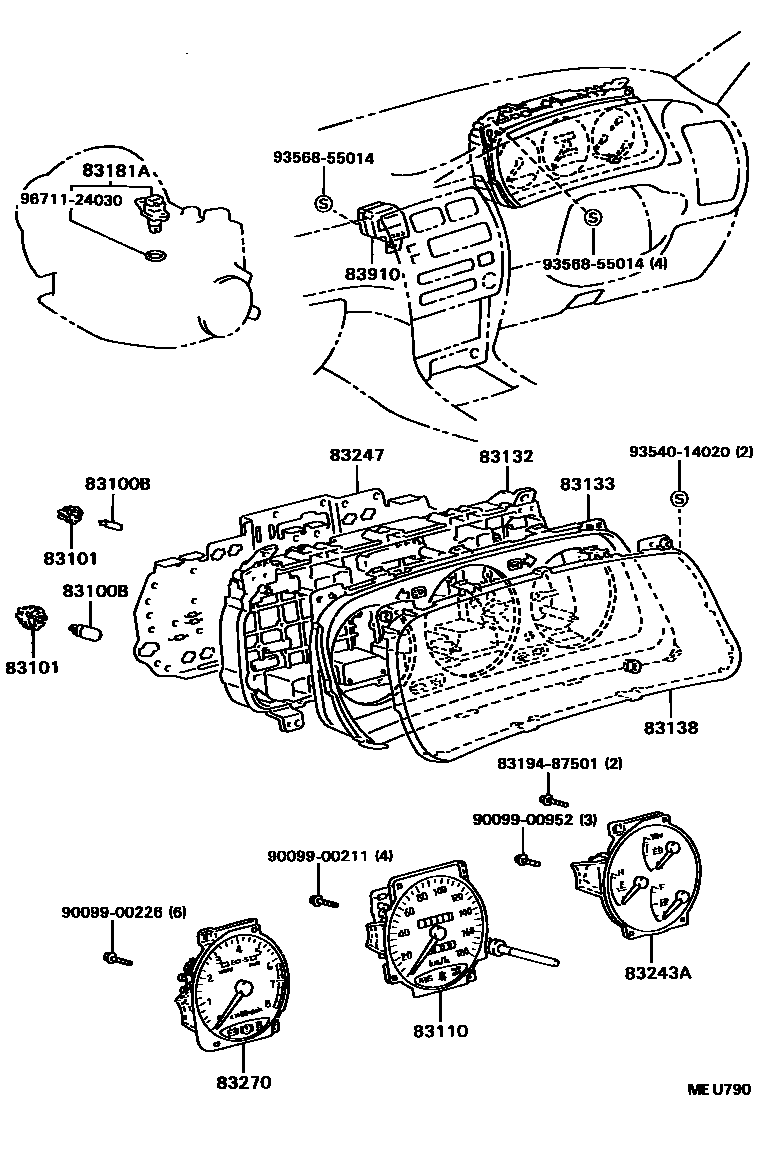

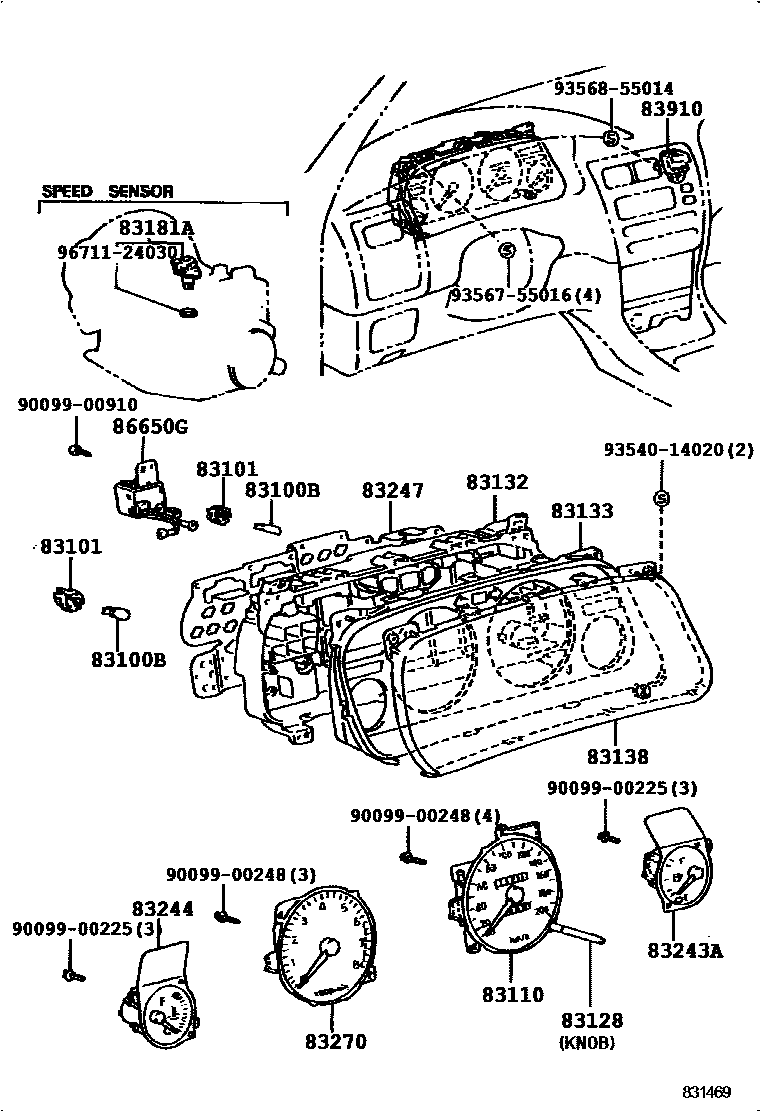

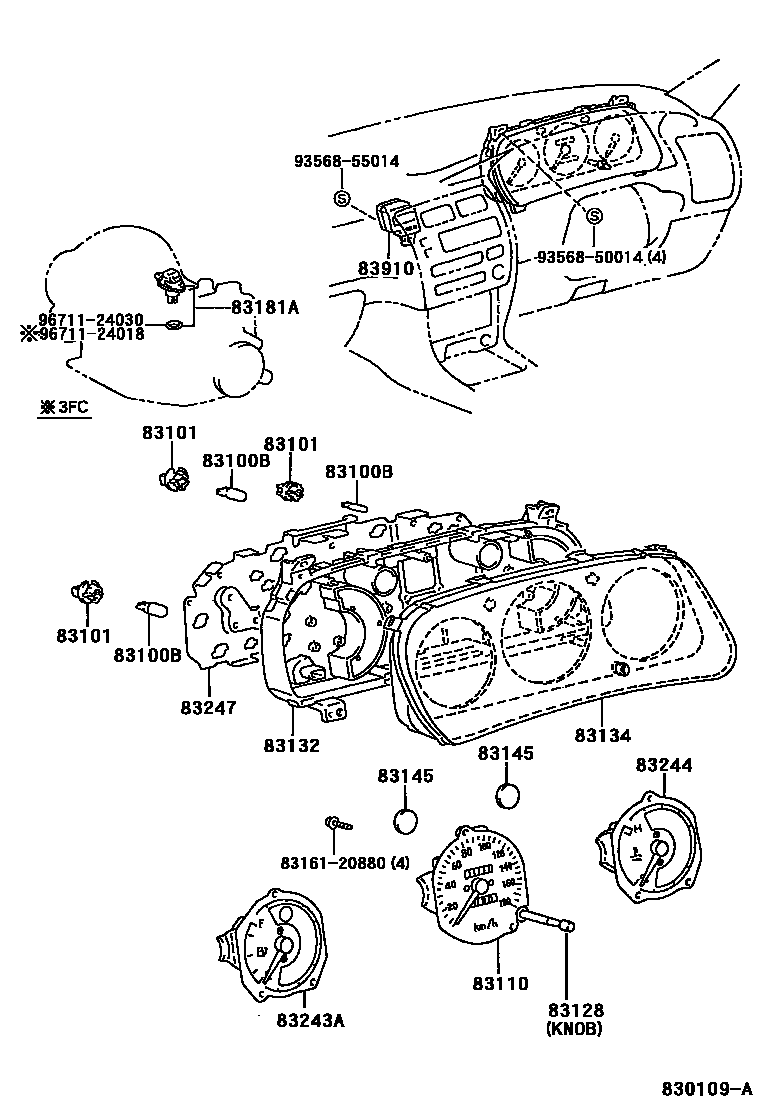

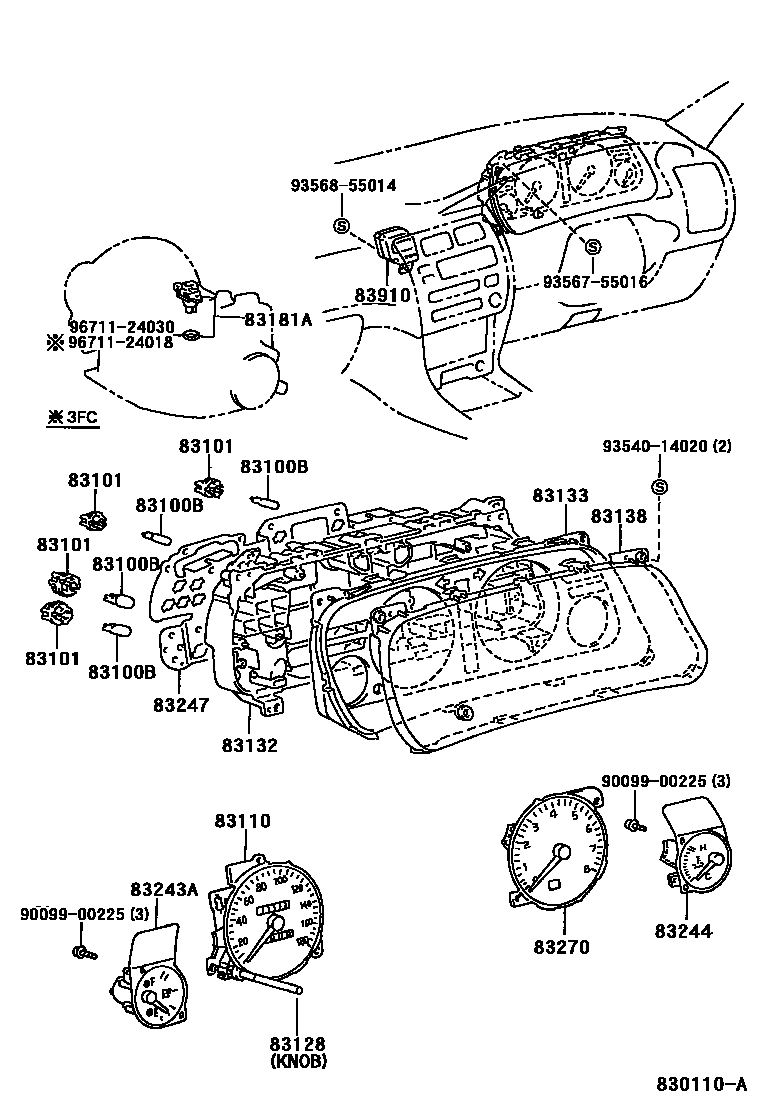

Toyota COROLLA EPC diagram 8301, 仪表, with 5 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-12030 · 83109-30070 · 83109-95J00 · 83119-1A020 · 83119-24430 · 83119-2A100 · 83119-32010 · 83120-60010 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-1E670 · 83110-1E671 · 83110-1E680 · 83110-1E681 · 83110-1E700 · 83110-1E710 · 83110-1E711 · 83110-1E720 · 83110-1E730 · 83110-1E731 · 83110-1E740 · 83110-1E741 · 83110-1E750 · 83110-1E751 · 83110-1E830 · 83110-1E831 · 83110-1E840 · 83110-1E841 · 83110-1H040 · 83110-1H050 · 83110-1H070 · 83110-1H071 · 83110-1H120 · 83110-1H130 · 83110-1H140 · 83110-1H141 · 83110-1H180 · 83110-1H190 · 83110-1H210 |
| 83128 | trip odometer handle | 83128-12770 |
| 83132 | Instrument cluster housing | 83132-1A530 · 83132-1A610 · 83132-1A630 · 83132-1A670 · 83132-1E040 |
| 83133 | Combined instrument panel No. 1 | 83133-1H030 · 83133-1H130 · 83133-1H150 · 83133-1H170 |
| 83134 | Combination instrument cover No. 1 | 83134-1E040 |
| 83138 | speedometer glass | 83138-1A110 · 83138-1A130 · 83138-1A150 · 83138-1A170 |
| 83145 | Instrument No. 1 lampshade | 83145-89320 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12040 |
| 83243A | Fuel gauge sub-assembly | 83243-1E100 · 83243-1E140 · 83243-1H110 · 83243-1H111 · 83243-1H210 · 83243-1H211 · 83243-1H251 · 83243-1H430 · 83243-1H431 · 83243-1H710 |
| 83244 | Water temperature meter sub-assembly | 83244-1A870 · 83244-1A890 · 83244-1E050 · 83244-1E060 · 83244-1E080 · 83244-1E090 · 83244-1E110 · 83244-1E190 · 83244-1E250 · 83244-1E270 · 83244-1E290 · 83244-1E350 · 83883-12380 · 83883-12390 · 83883-12400 |
| 83247 | Instrument circuit board | 83149-12090 · 83149-12110 · 83149-12130 · 83149-12190 · 83149-1E040 · 83247-1H430 · 83247-1H450 · 83247-1H730 · 83247-1K010 · 83247-1K011 · 83247-1K250 · 83861-12390 · 83861-12400 |
| 83270 | Engine tachometer assembly | 83242-1E690 · 83242-1E710 · 83242-1E850 · 83242-1H010 · 83242-1H250 |
| 83910 | clock assembly | 83910-12460 · 83910-12470 · 83910-12480 |
| 86650G | Buzzer assembly | 86650-30110 |
