Toyota COROLLA 线束和卡夹 — Figure 8202

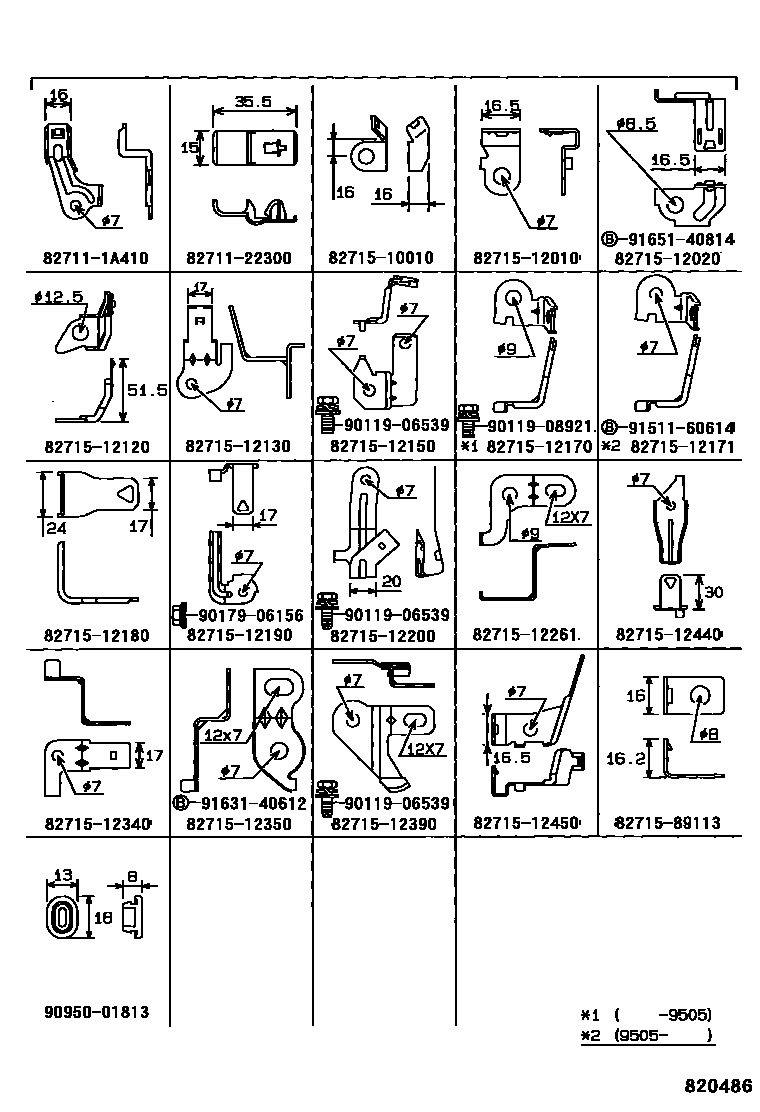

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 25 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

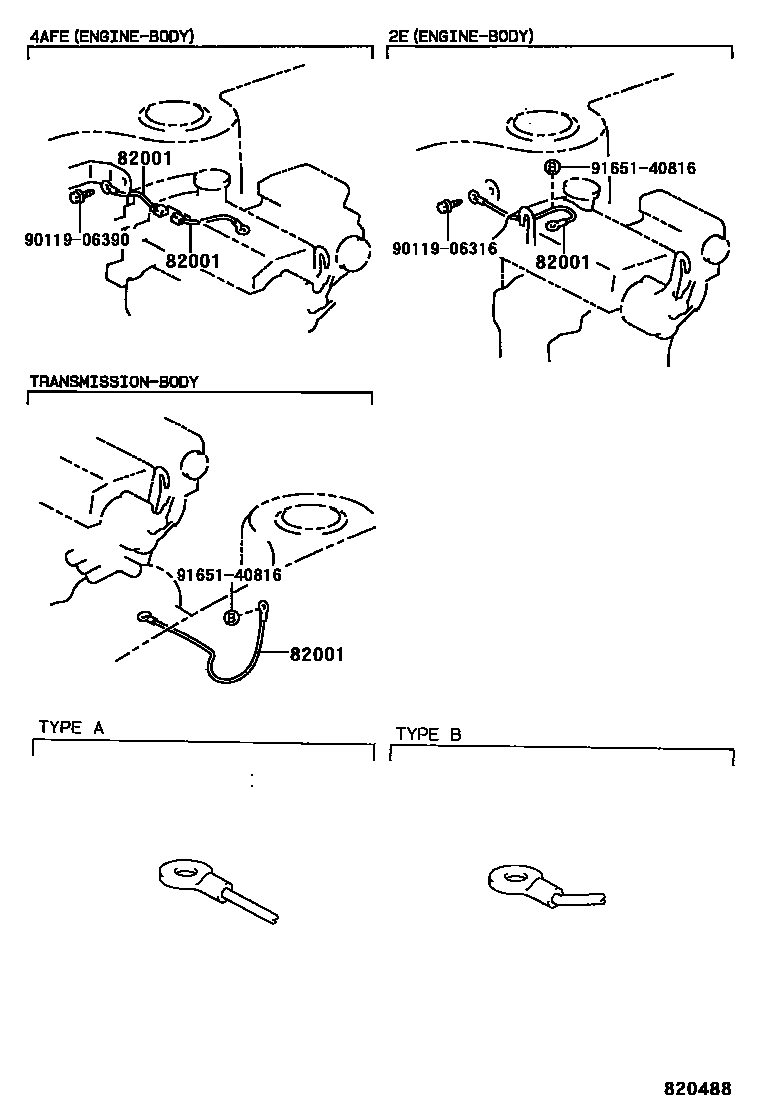

| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07341 · 90980-07351 · 90980-07384 |
| 82028 | Front panel wiring harness sub-assembly | 82028-12050 |

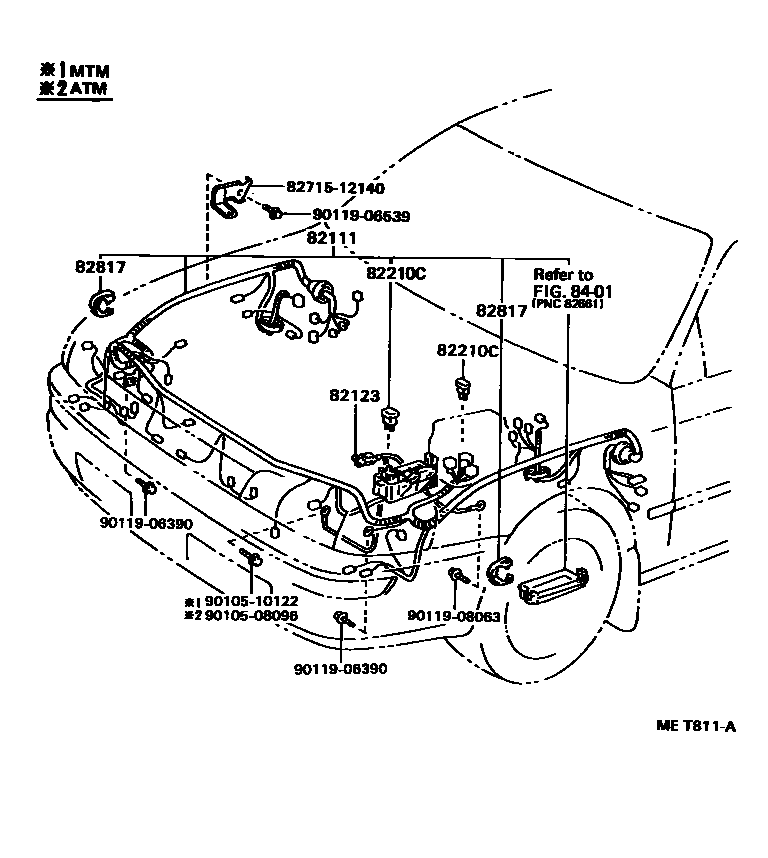

| 82111 | Engine room main wiring harness | 82111-1E220 · 82111-1E221 · 82111-1E690 · 82111-1E691 · 82111-1E740 · 82111-1H110 · 82111-1H111 · 82111-1H112 · 82111-1H130 · 82111-1H131 · 82111-1H140 · 82111-1H141 · 82111-1H450 · 82111-1H460 · 82111-1H461 |

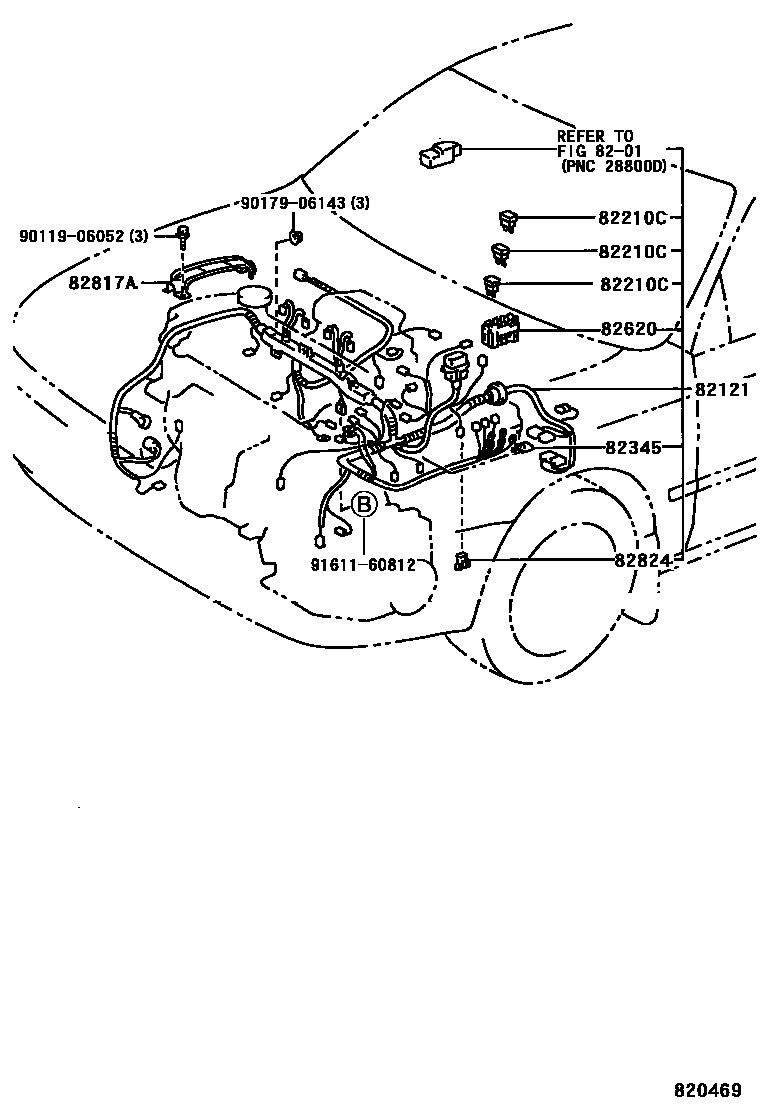

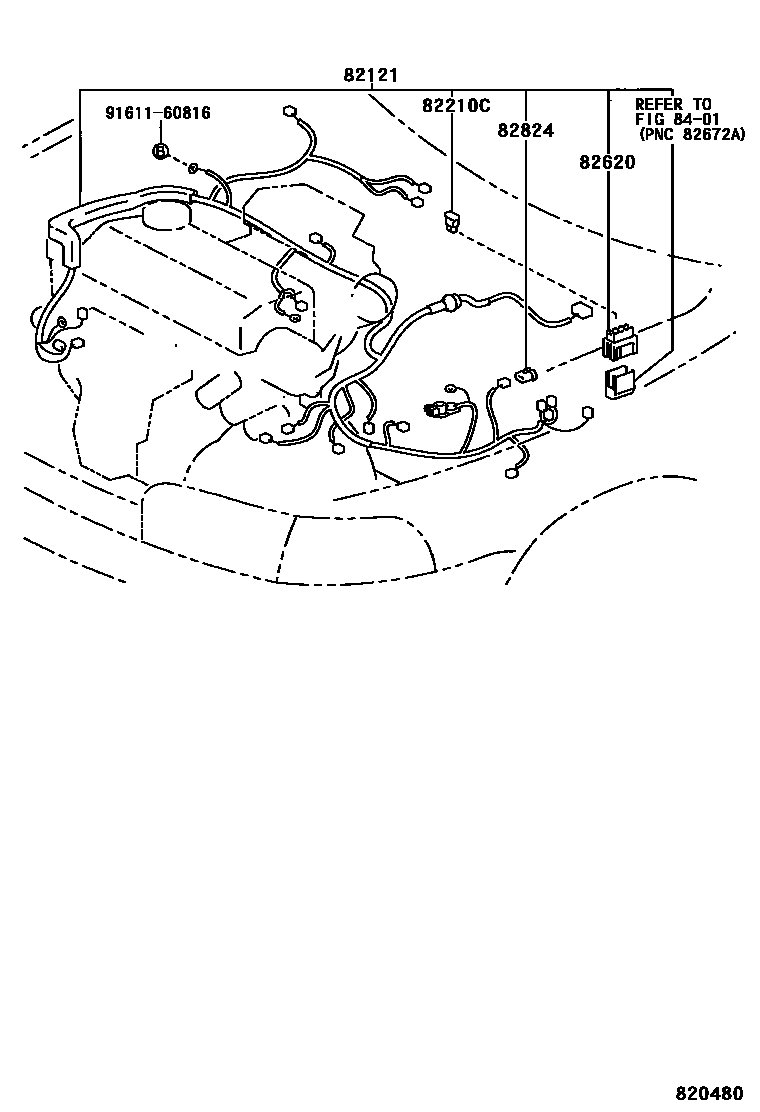

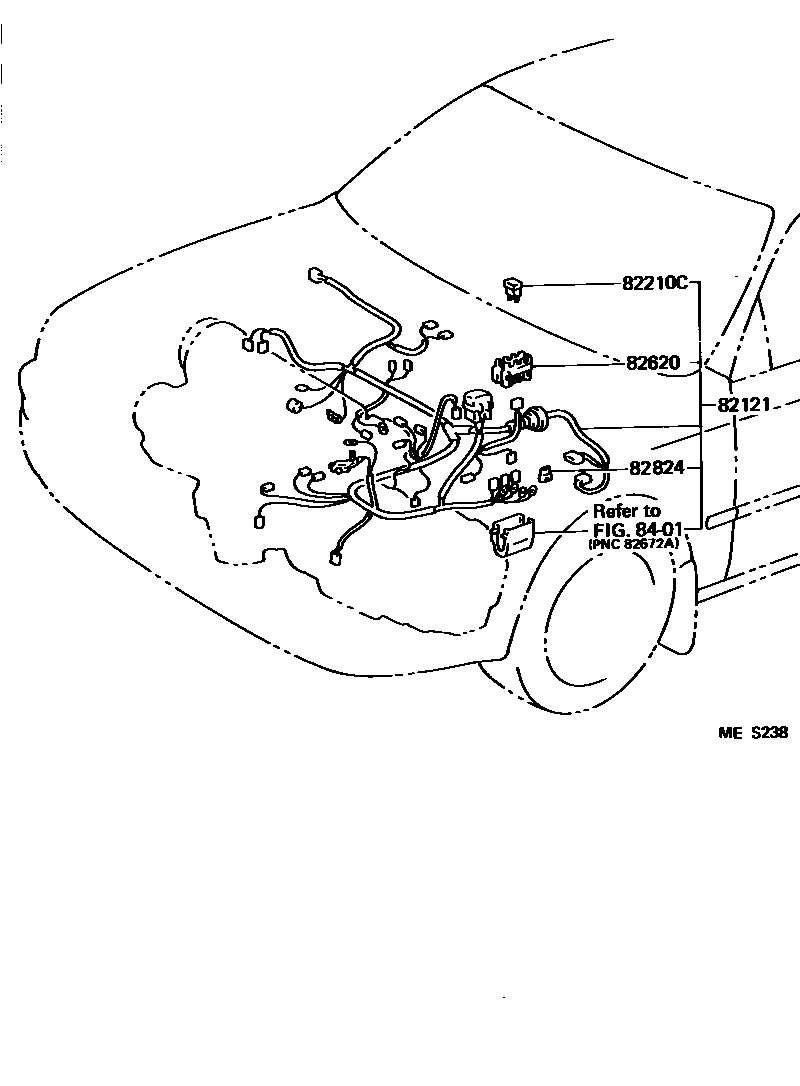

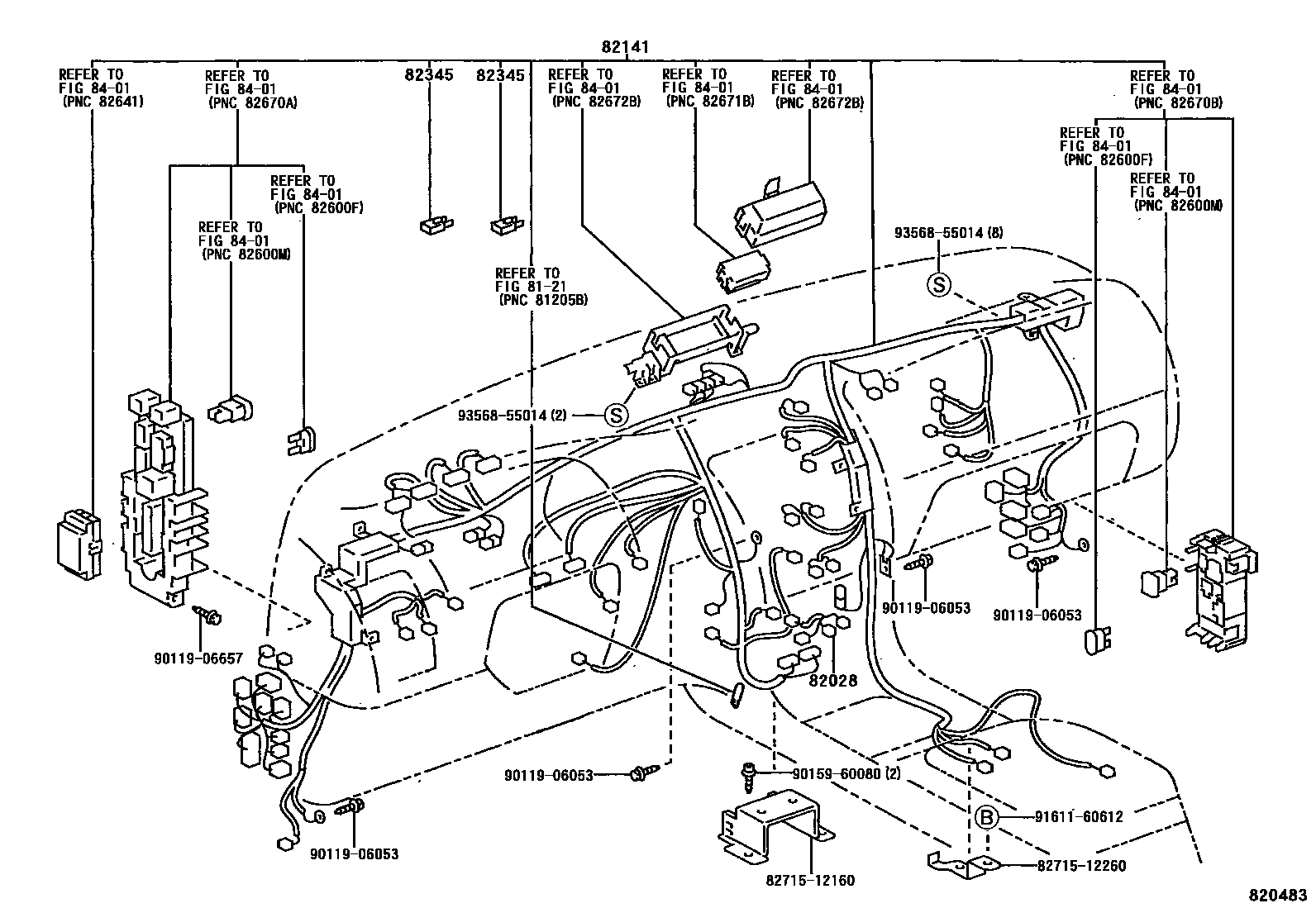

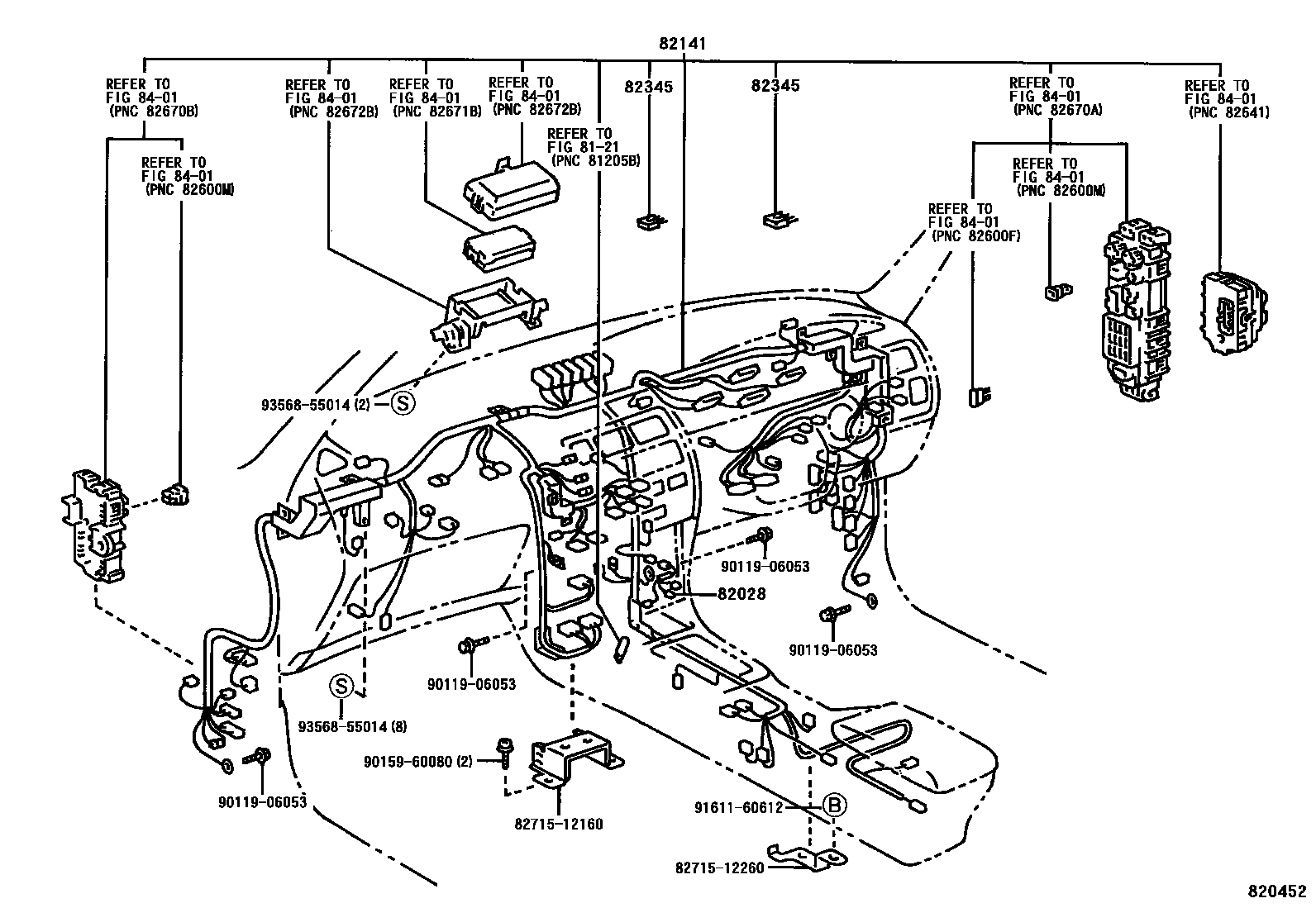

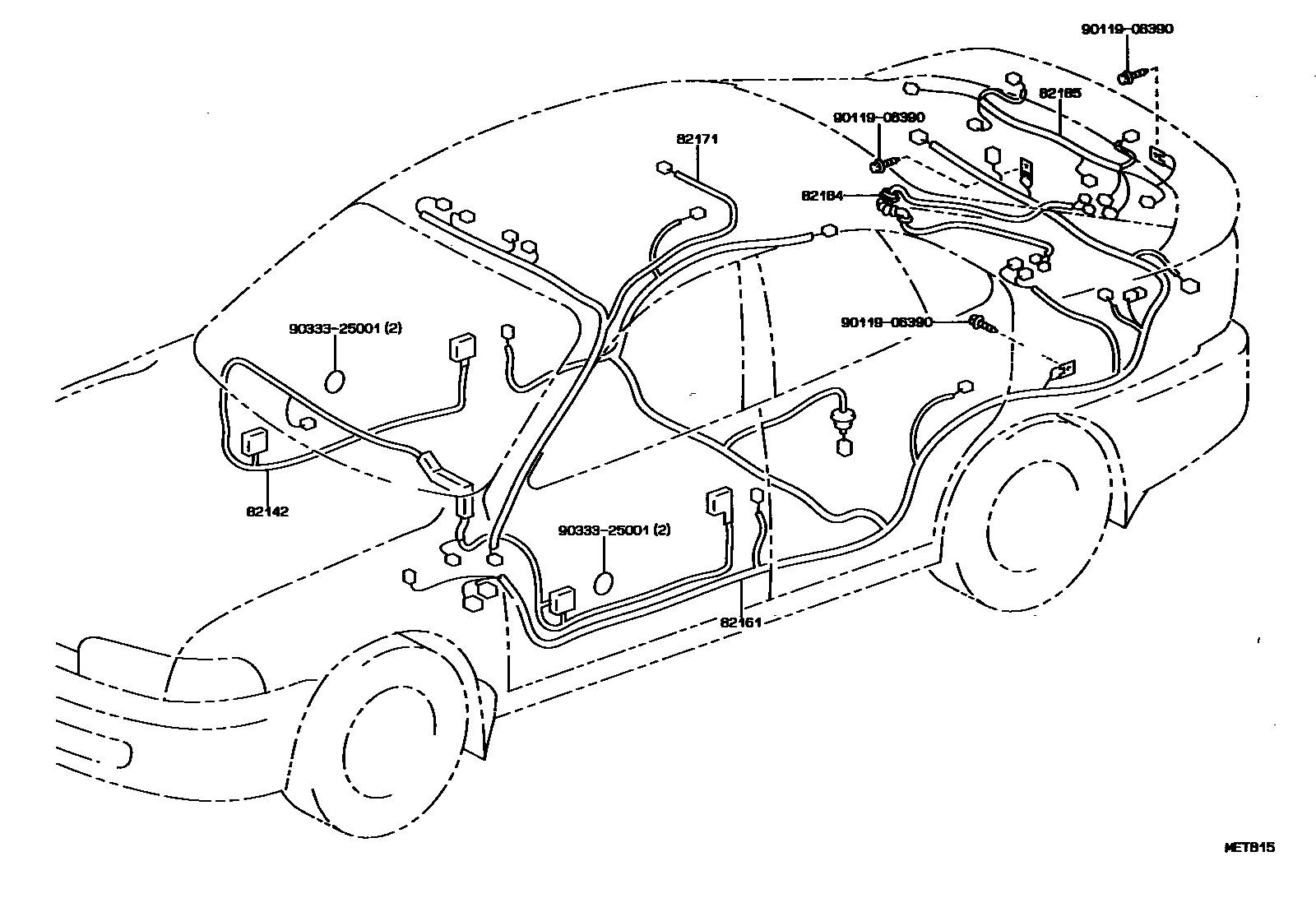

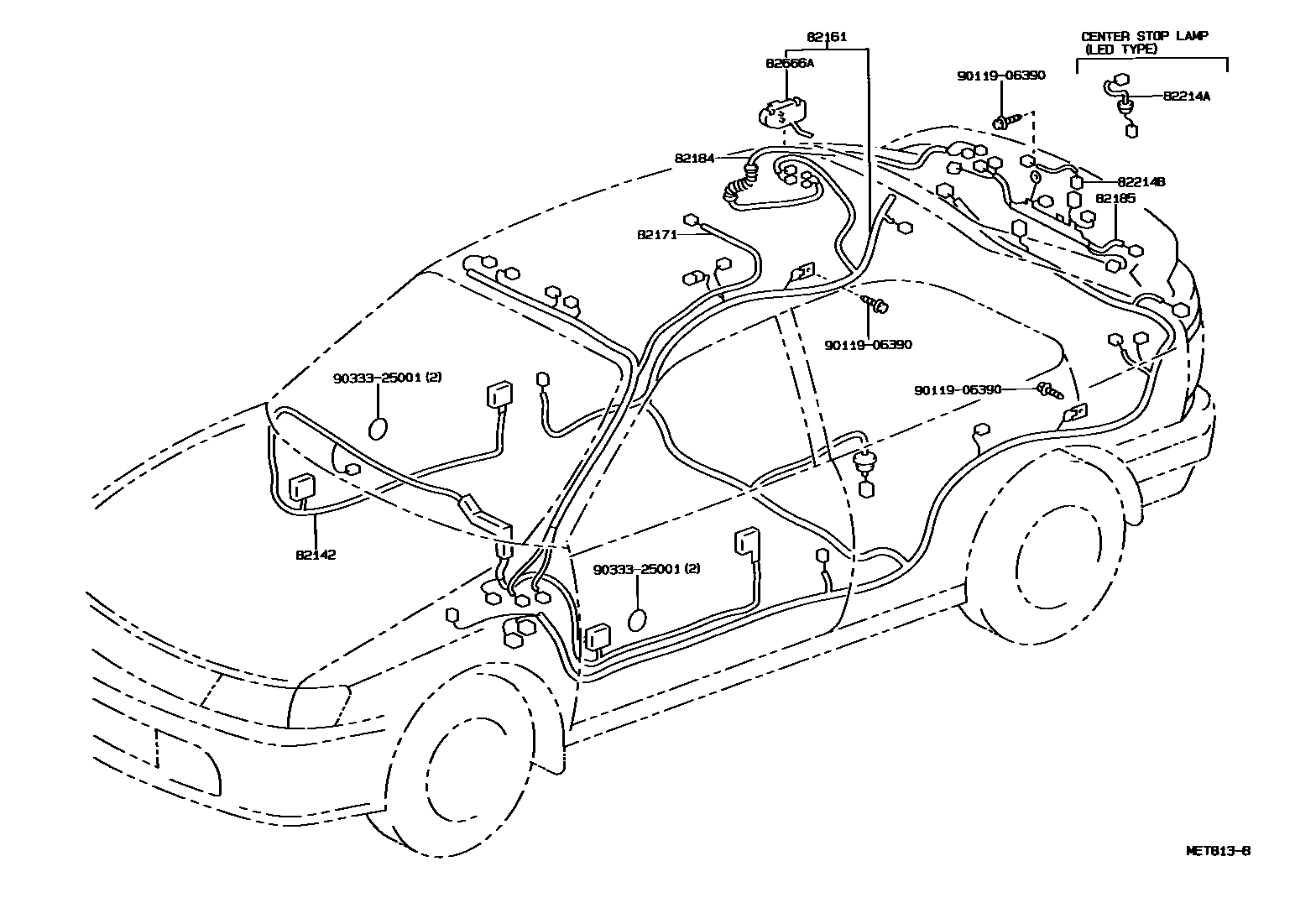

| 82121 | Engine wiring harness | 82121-1H321 · 82121-1H322 · 82121-1H521 · 82121-1H522 · 82121-1K230 · 82121-1K231 · 82121-1K240 · 82121-1K241 · 82121-1K270 · 82121-1K280 · 82121-1K310 · 82121-1K311 · 82121-1K320 · 82121-1K321 · 82121-1K360 · 82121-1K361 · 82121-1K380 · 82121-1K460 · 82121-1K461 · 82121-1K470 · 82121-1K471 · 82121-1K870 · 82121-1K871 · 82121-1K880 · 82121-1K881 · 82121-1K890 · 82121-1K891 · 82121-1L010 · 82121-1L011 · 82121-1L100 · 82121-1L101 · 82121-1L110 · 82121-1L111 · 82121-1L210 · 82121-1L211 · 82121-1L220 · 82121-1L221 · 82121-1L230 · 82121-1L231 · 82121-1L250 · 82121-1L251 · 82121-1L260 · 82121-1L261 · 82121-1L820 · 82121-1L840 · 82121-1L860 · 82121-1L870 · 82121-1L880 · 82121-1L890 · 82121-1N010 · 82121-1N020 · 82121-1N030 · 82121-1N050 · 82121-1N070 · 82121-1N071 · 82121-1N080 · 82121-1N081 · 82121-1N290 |
| 82123 | Engine No. 3 wiring harness | 82123-12180 · 82123-12190 · 82123-12200 · 82123-12220 · 82123-12230 · 82123-12240 |
| 82141 | Dashboard wiring harness | 82141-12361 · 82141-12362 · 82141-12363 · 82141-12571 · 82141-12572 · 82141-12573 · 82141-1A400 · 82141-1A401 · 82141-1A402 · 82141-1A410 · 82141-1A411 · 82141-1A412 · 82141-1A420 · 82141-1A421 · 82141-1A422 · 82141-1A423 · 82141-1A440 · 82141-1A441 · 82141-1A442 · 82141-1A450 · 82141-1A451 · 82141-1A452 · 82141-1H310 · 82141-1H311 · 82141-1L240 · 82141-1L250 · 82141-1L260 · 82141-1L270 · 82141-1L290 · 82141-1L300 · 82141-1L350 · 82141-1L360 · 82141-1L530 · 82141-1L540 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12010 · 82142-12050 · 82142-12060 · 82142-12061 · 82142-12090 · 82142-12091 · 82142-12120 · 82142-12130 · 82142-12131 · 82142-12250 · 82142-12260 · 82142-12270 · 82142-12310 · 82142-12320 |

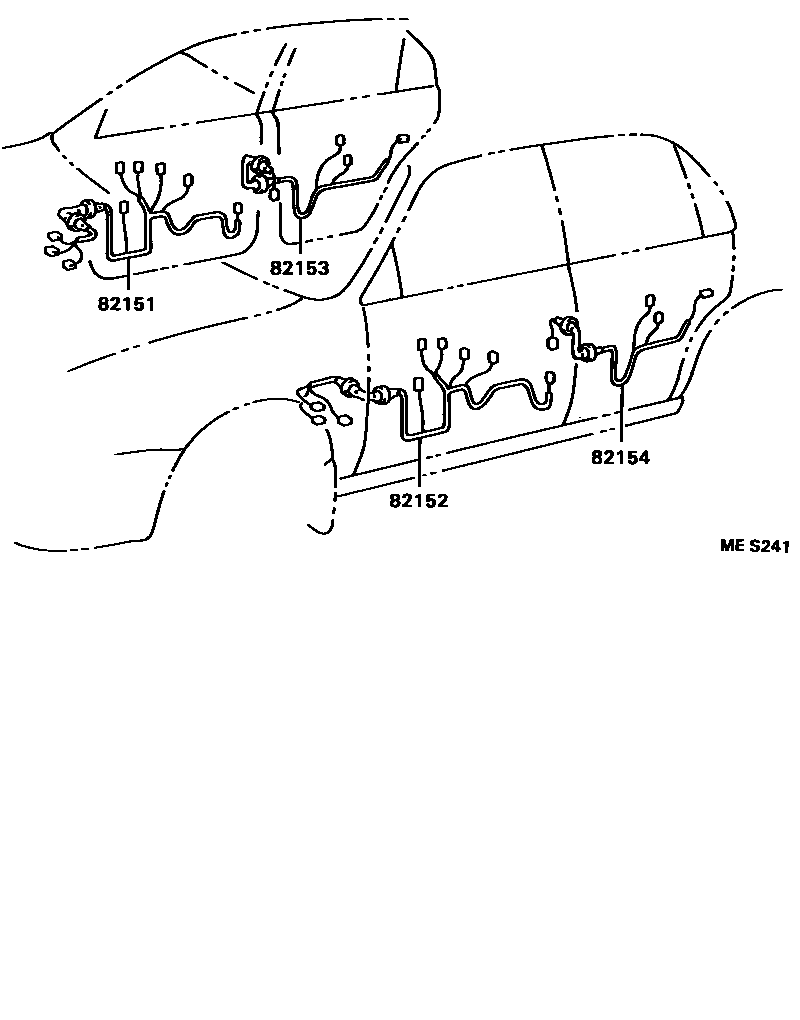

| 82151 | Right front door wiring harness | 82151-12810 · 82151-12820 · 82151-12830 · 82151-12831 · 82151-12832 · 82151-12851 · 82151-12852 · 82151-12853 · 82151-1A050 · 82151-1A051 · 82151-1A052 · 82151-1A070 · 82151-1A071 · 82151-1A072 · 82151-1A160 · 82151-1A161 · 82151-1A170 · 82151-1A171 · 82151-1A380 · 82151-1A390 |
| 82152 | Left front door wiring harness | 82151-12810 · 82151-12820 · 82151-1A050 · 82151-1A051 · 82151-1A052 · 82151-1A070 · 82151-1A071 · 82151-1A072 · 82151-1A390 · 82152-12740 · 82152-12741 · 82152-12781 · 82152-12782 · 82152-1A010 · 82152-1A011 · 82152-1A012 · 82152-1A020 · 82152-1A021 · 82152-1A022 · 82152-1A200 |
| 82153 | Rear door wiring harness No. 1 | 82153-12210 · 82153-12220 · 82153-12250 · 82153-12300 |
| 82154 | Rear door wiring harness No. 2 | 82154-12210 · 82154-12220 · 82154-12250 · 82154-12300 |

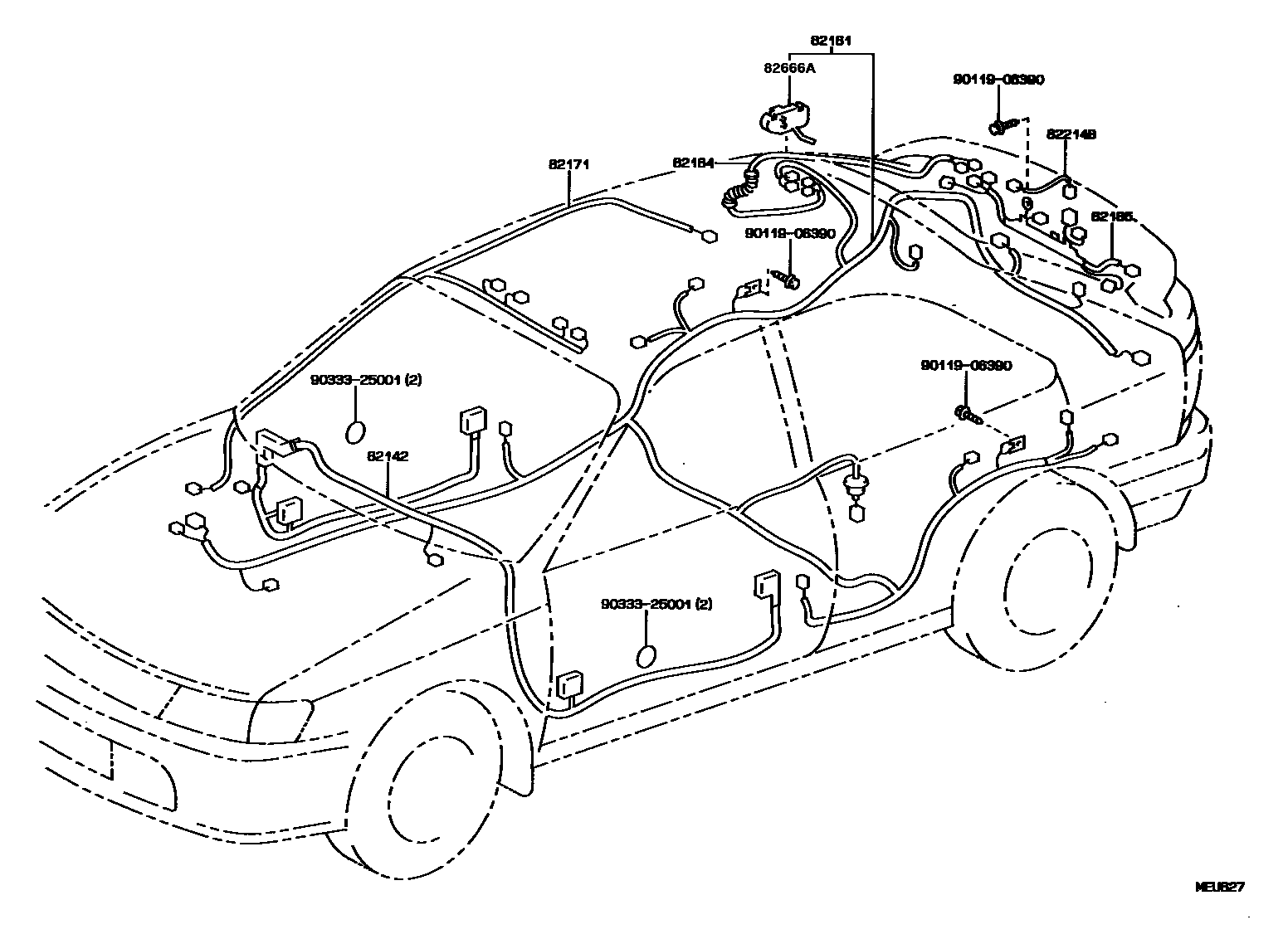

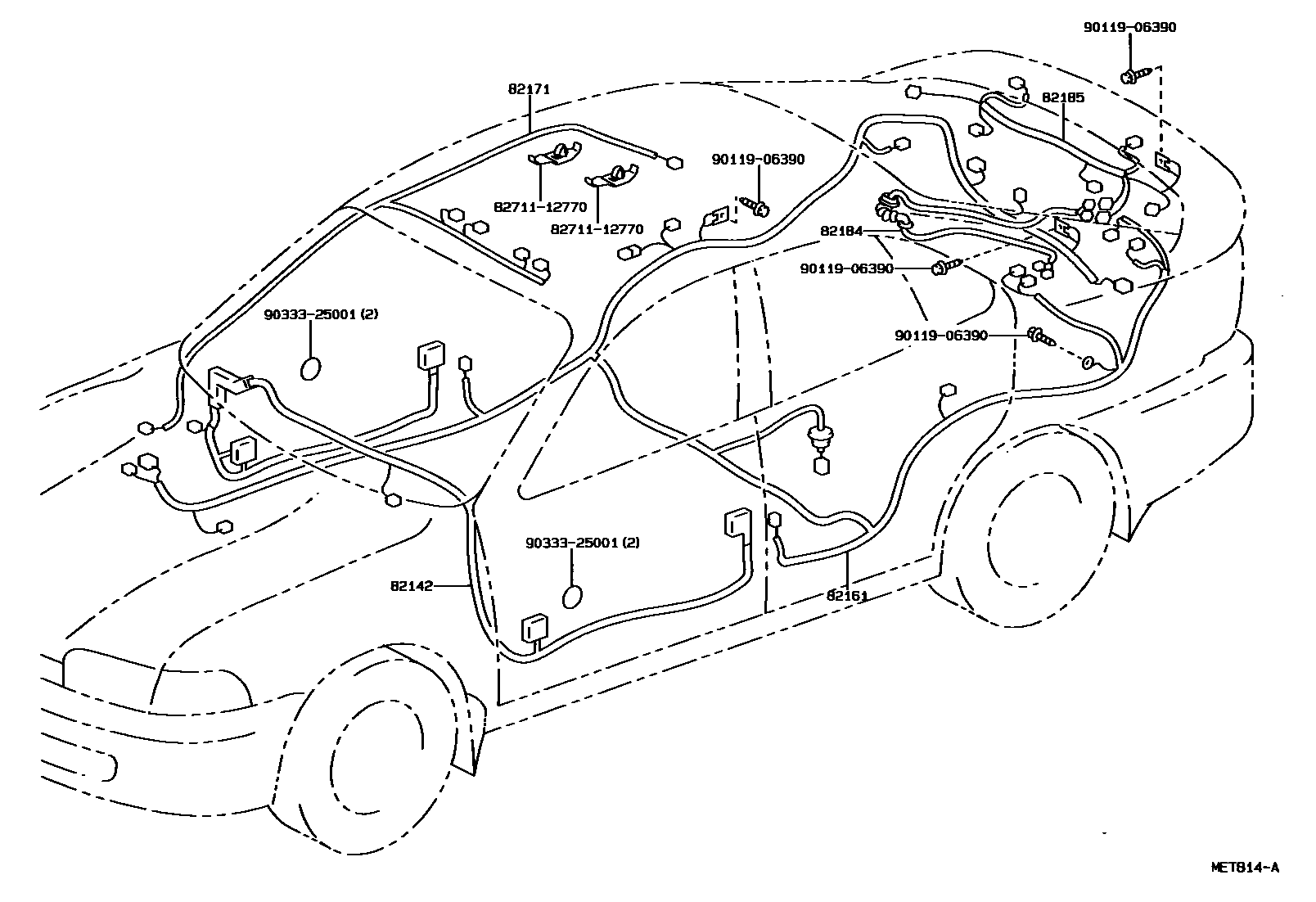

| 82161 | floor wiring harness | 82161-1K380 · 82161-1K381 · 82161-1K382 · 82161-1K390 · 82161-1K391 · 82161-1K392 · 82161-1K630 · 82161-1K631 · 82161-1K632 · 82161-1K640 · 82161-1K641 · 82161-1K650 · 82161-1K690 · 82161-1K691 · 82161-1L160 · 82161-1L161 · 82161-1L162 · 82161-1L180 · 82161-1L181 · 82161-1L182 · 82161-1L580 · 82161-1L590 · 82161-1L600 |
| 82171 | Roof No. 1 wiring harness | 82171-12440 · 82171-12460 · 82171-12510 · 82171-12520 · 82171-12530 · 82171-12560 · 82171-12570 · 82171-12580 |
| 82184 | Rear door No. 1 wiring harness | 82184-12430 · 82184-12440 · 82184-12450 · 82184-12460 · 82184-12470 |
| 82185 | Rear door wiring harness No. 2 | 82185-12490 · 82185-12500 · 82185-12510 · 82185-12520 · 82185-12540 · 82185-12570 · 82185-12590 |
| 82210C | fuse | 90982-08188 · 90982-08203 · 90982-08228 · 90982-08246 · 90982-08257 |
| 82214A | Car light wiring harness | 82214-12170 |
| 82214B | Rear light wiring harness | 82214-12180 |
| 82345 | diode | 82345-32020 |
| 82620 | Fuse box assembly | 82620-12080 · 82620-12150 · 82620-12210 |
| 82666A | Connector holder No. 2 | 82666-12080 |
| 82817 | No. 1 wire harness protection device | 82817-1A090 |
| 82817A | No. 2 wire harness protection device | 82817-1A070 |
| 82824 | Harness connector | 82824-20050 |
| 82991 | Fuse repair line | 82991-12050 |
