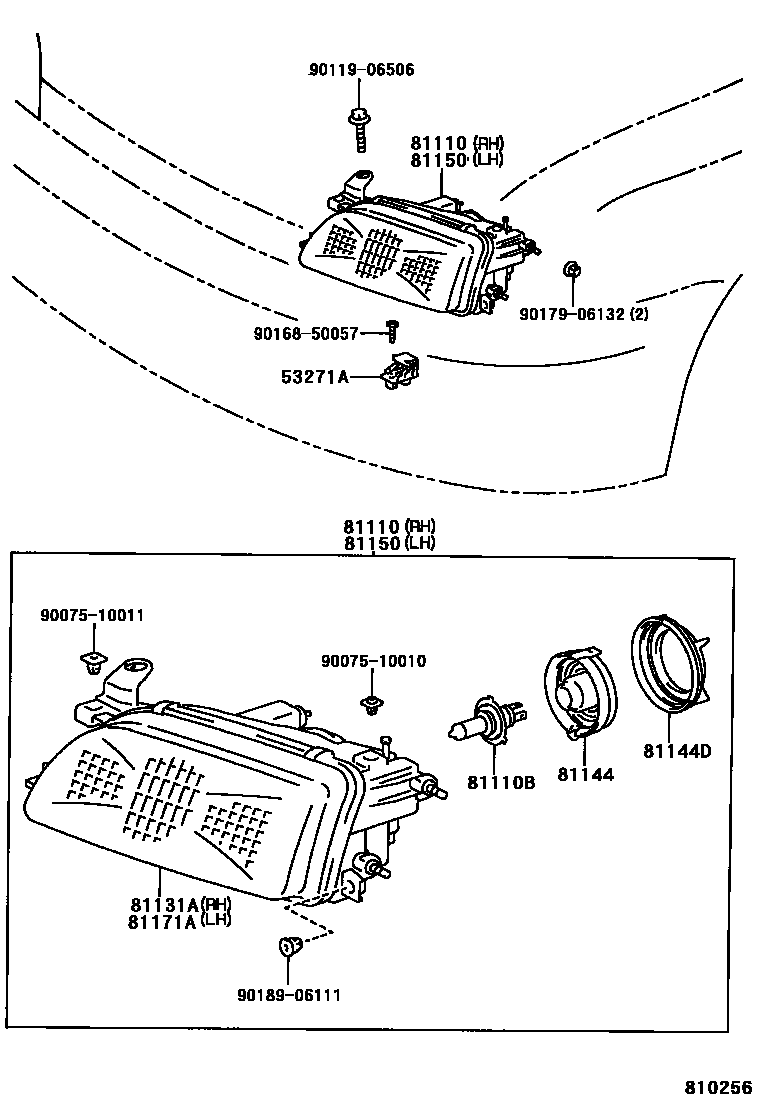

Toyota COROLLA Headlamp — Figure 8101
Toyota COROLLA EPC diagram 8101, Headlamp, with 1 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 53271A | Headlight mounting bracket | 53271-12040 · 53271-12060 |
| 81110 | Right headlight assembly | 81110-1E180 · 81110-1E181 · 81110-1E182 · 81110-1E200 · 81110-1E201 · 81110-1E230 · 81110-1E231 · 81110-1E240 · 81110-1E241 · 81110-1E280 · 81110-1E281 · 81110-1E282 · 81110-1E300 · 81110-1E301 · 81110-1E302 · 81110-1E330 |
| 81110B | Bulb (for headlight No. 1) | 90981-13015 · 90981-13016 · 90981-22004 |
| 81131A | Right headlight assembly | 81130-1E180 · 81130-1E181 · 81130-1E182 · 81130-1E200 · 81130-1E201 · 81130-1E230 · 81130-1E231 · 81130-1E280 · 81130-1E281 · 81130-1E282 · 81130-1E330 |
| 81144 | No. 1 headlight cover | 90075-99058 |
| 81144D | headlight lock cover | 90075-99057 |
| 81150 | Left headlight assembly | 81150-1A440 · 81150-1A441 · 81150-1A442 · 81150-1A460 · 81150-1A461 · 81150-1A500 · 81150-1A501 · 81150-1A510 · 81150-1A511 · 81150-1A550 · 81150-1A551 · 81150-1A552 · 81150-1E180 · 81150-1E181 · 81150-1E182 · 81150-1E210 |
| 81171A | Left headlight assembly | 81170-1A440 · 81170-1A441 · 81170-1A442 · 81170-1A460 · 81170-1A461 · 81170-1A500 · 81170-1A501 · 81170-1A550 · 81170-1A551 · 81170-1A552 · 81170-1E210 |
