Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 4 images and 32 PNC and OE references.

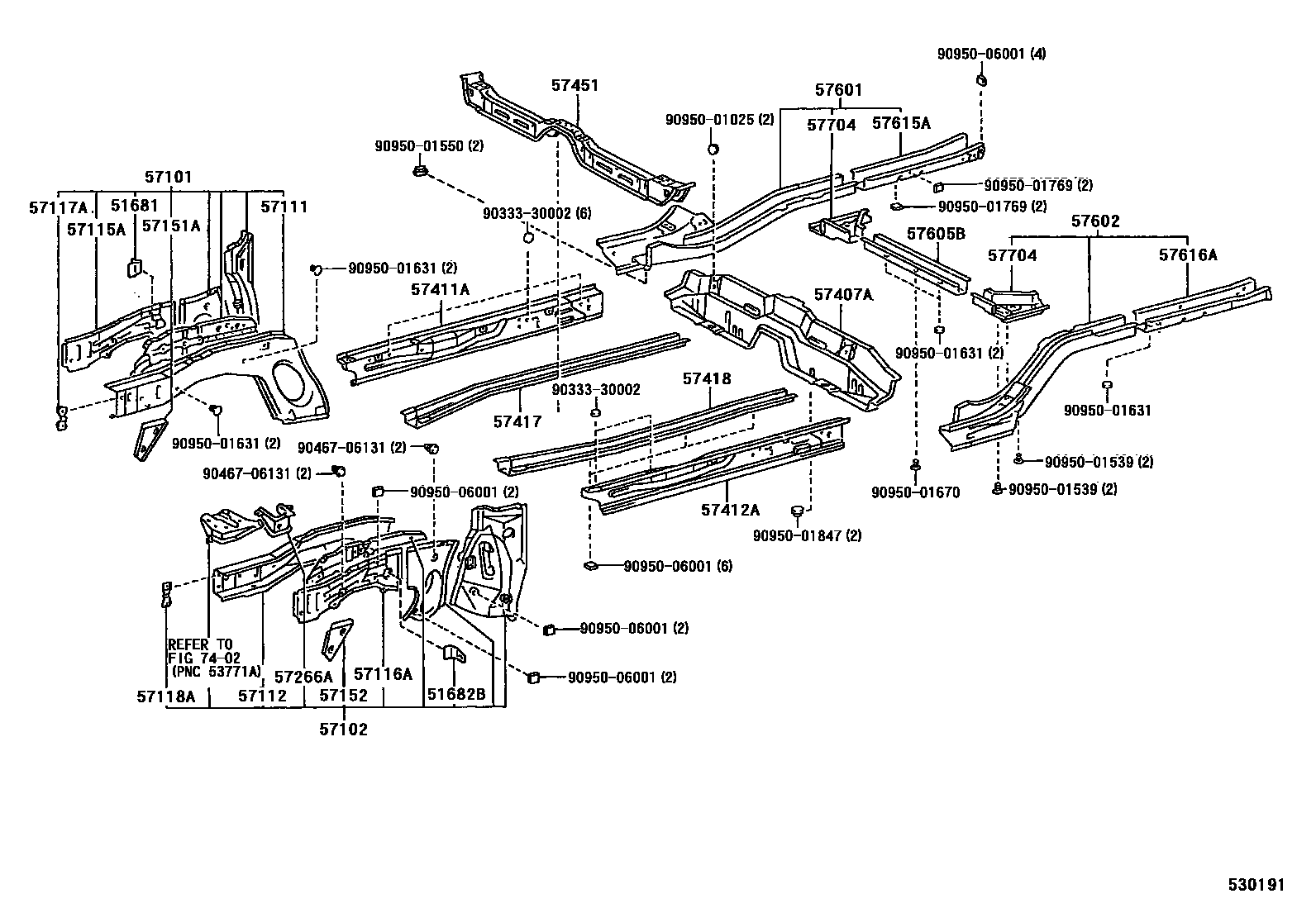

Toyota COROLLA Floor stringers EPC diagram — 530191
Floor stringers — 530191 (199205 – 199505)

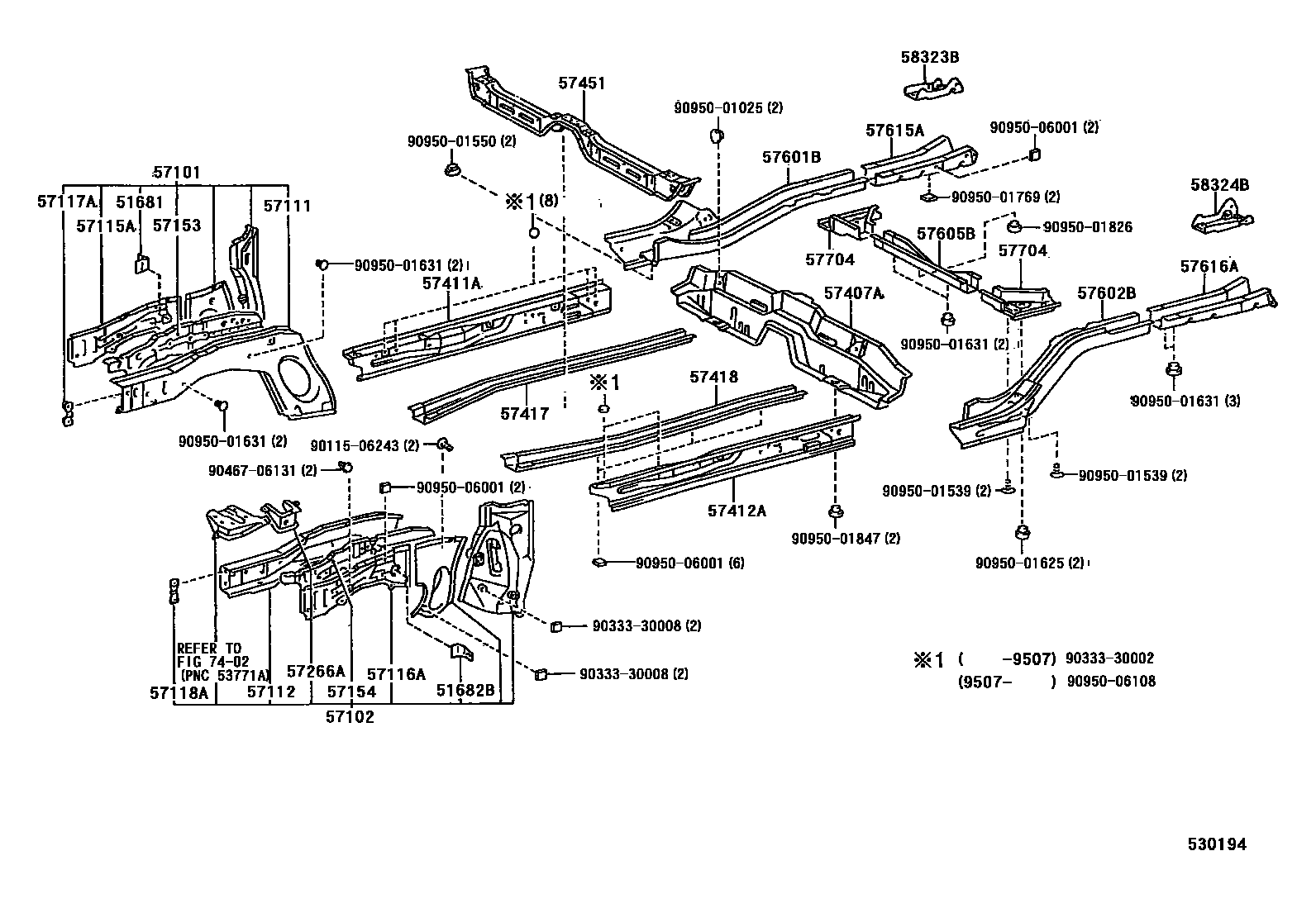

Toyota COROLLA Floor stringers EPC diagram — 530194
Floor stringers — 530194 (199505 – 999999)

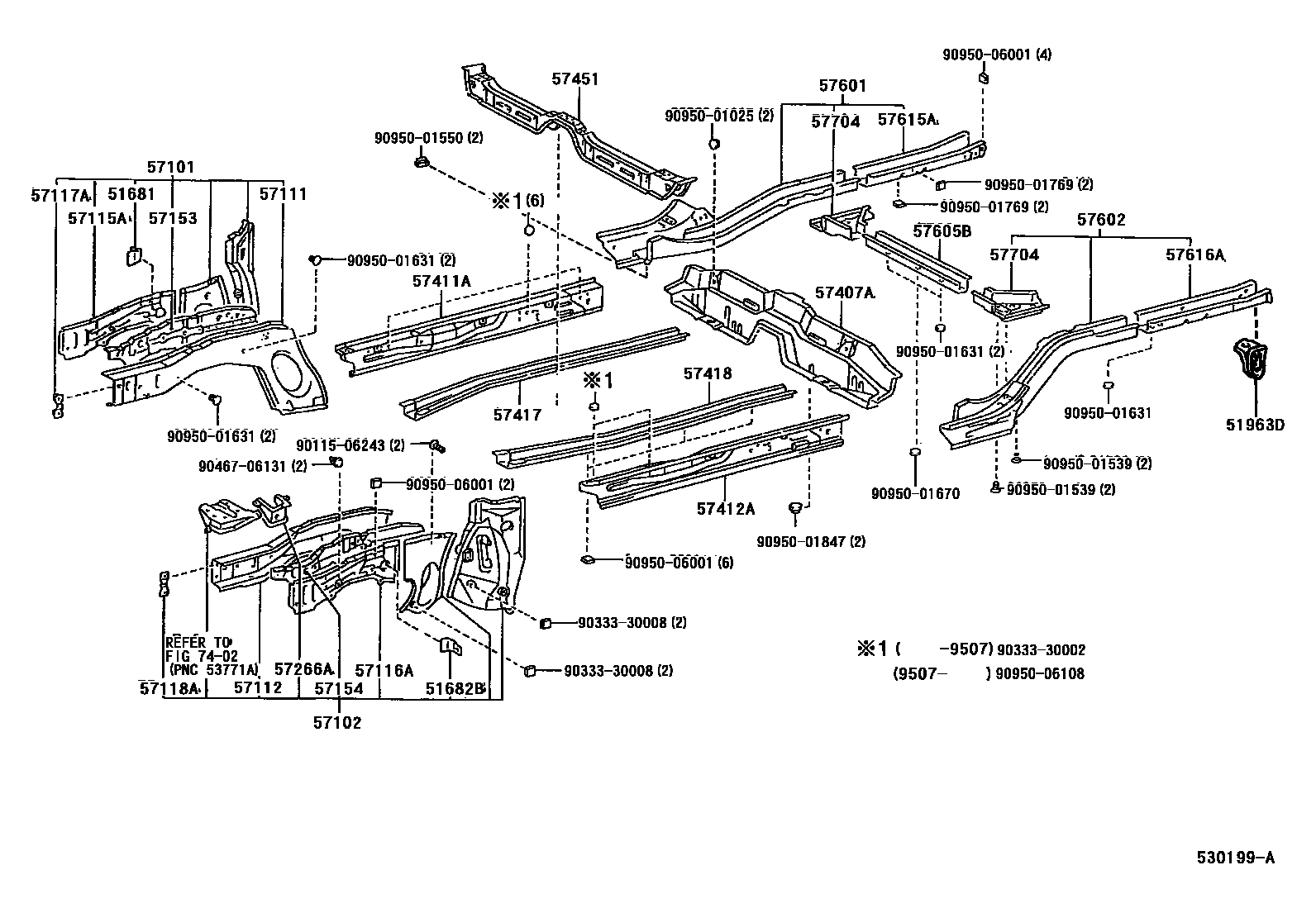

Toyota COROLLA Floor stringers EPC diagram — 530199A
Floor stringers — 530199A (199505 – 999999)

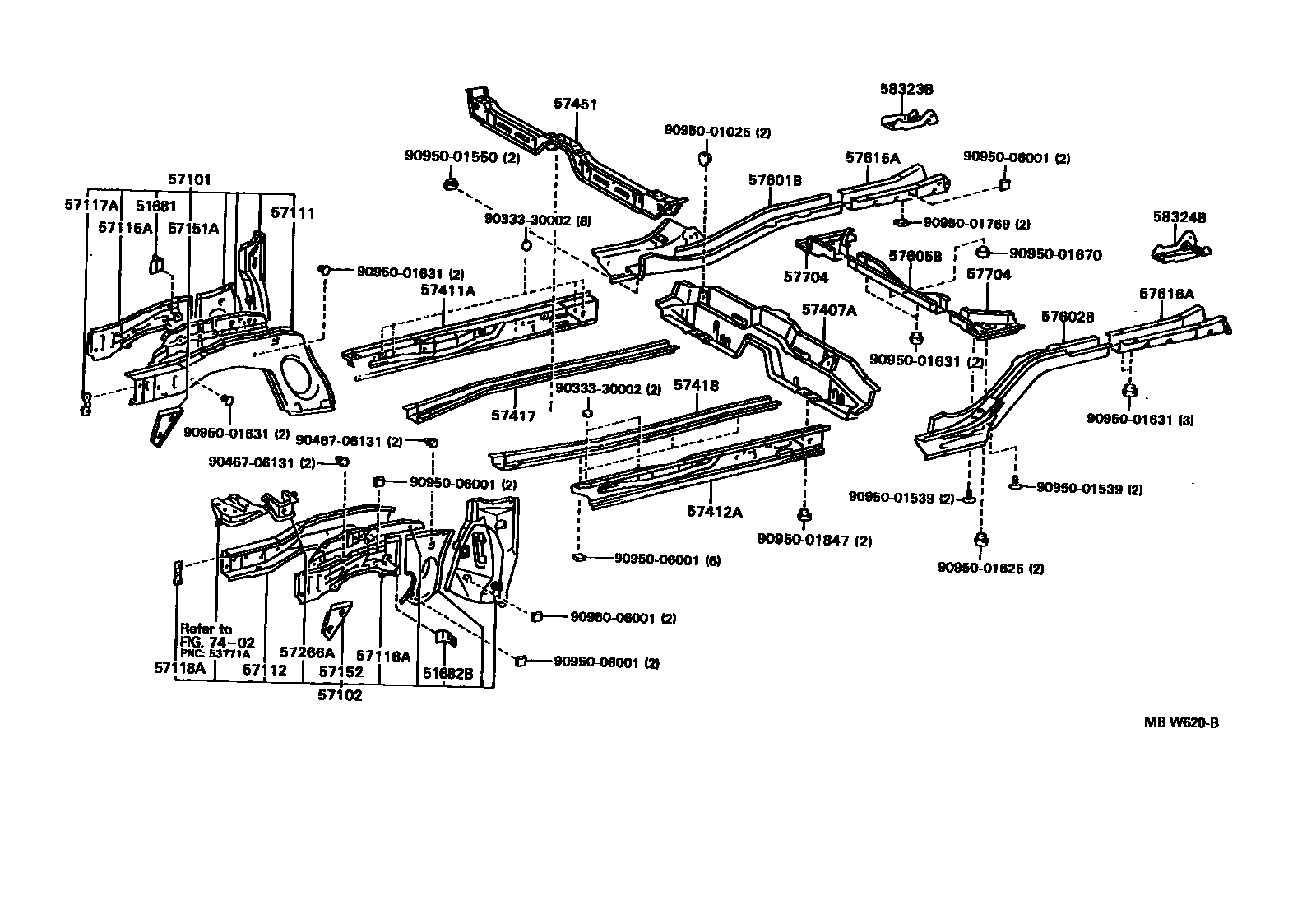

Toyota COROLLA Floor stringers EPC diagram — MBW620B
Floor stringers — MBW620B (199205 – 199505)

PNC and OE references

PNCPart nameOE numbers
51681Flexible hose bracket51681-12050
51682BLeft side flexible hose bracket51682-12060
51963DLeft rear transport hook51096-12040
57101Right front longitudinal beam sub-assembly57101-12440 · 57101-12441 · 57101-12450 · 57101-12451 · 57101-12480 · 57101-12481 · 57101-12490 · 57101-12491 · 57101-12830 · 57101-12948
57102Left front longitudinal beam sub-assembly57102-12410 · 57102-12411 · 57102-12412 · 57102-12450 · 57102-12451
57111Right front longitudinal beam57111-12200 · 57111-12201
57112Left front longitudinal beam57112-12140 · 57112-12141 · 57112-12142
57115ARight front longitudinal beam outer panel57115-12060
57116ALeft front longitudinal beam outer panel57116-12060
57117AFront bumper mounting reinforcement57117-12110
57118AInstall reinforcement on the left side of the front bumper57117-12110
57151ANo. 1 right front longitudinal beam reinforcement57151-12100
57152No. 1 left front longitudinal beam reinforcement57152-12070
57153No. 2 right front longitudinal beam reinforcement57016-12050 · 57016-12060
57154No. 2 left front longitudinal beam reinforcement57017-12030
57266AEngine left mounting bracket57208-12100 · 57208-12120 · 57208-12121
57407ACenter floor beam sub-assembly57407-12040
57411AFloor right inner longitudinal beam57401-12460 · 57401-12480
57412AFloor left inner longitudinal beam57402-12460 · 57402-12480
57417Front floor lower right reinforcement57417-12100 · 57417-13010
57418Front floor lower left reinforcement57418-12060 · 57418-13010
57451front floor cross member57451-12130 · 57451-12131
57601Rear floor right longitudinal beam sub-assembly57601-12927 · 57601-12931 · 57601-13901
57601BRear floor right front longitudinal beam sub-assembly57601-12923 · 57601-12925
57602Rear floor left longitudinal beam sub-assembly57602-12926 · 57602-12929 · 57602-12934
57602BRear floor left front longitudinal beam sub-assembly57602-12926 · 57602-12927
57605BRear floor No. 1 cross member sub-assembly57605-12130 · 57605-12150 · 57605-12170
57615ARear floor right rear longitudinal member57615-12120 · 57615-12901
57616ARear floor left rear longitudinal member57616-12130 · 57616-12901 · 57616-12905
57704Rear suspension spring bracket sub-assembly57695-12030 · 57696-12030 · 57703-12060 · 57704-12080
58323BRear bumper arm right bracket reinforcement58323-12120
58324BRear bumper arm left bracket reinforcement58324-12080
